T215

Table trouble

感染を防ぐために保護手袋をつけてください

作業時間5-10分

難易度★☆☆

ターンテーブルの駆動に異常が発生しました

チェックポイント

チェックポイント

ターンテーブルと蒸発防止カバーの確認

STEP.1 ターンテーブルをセットする

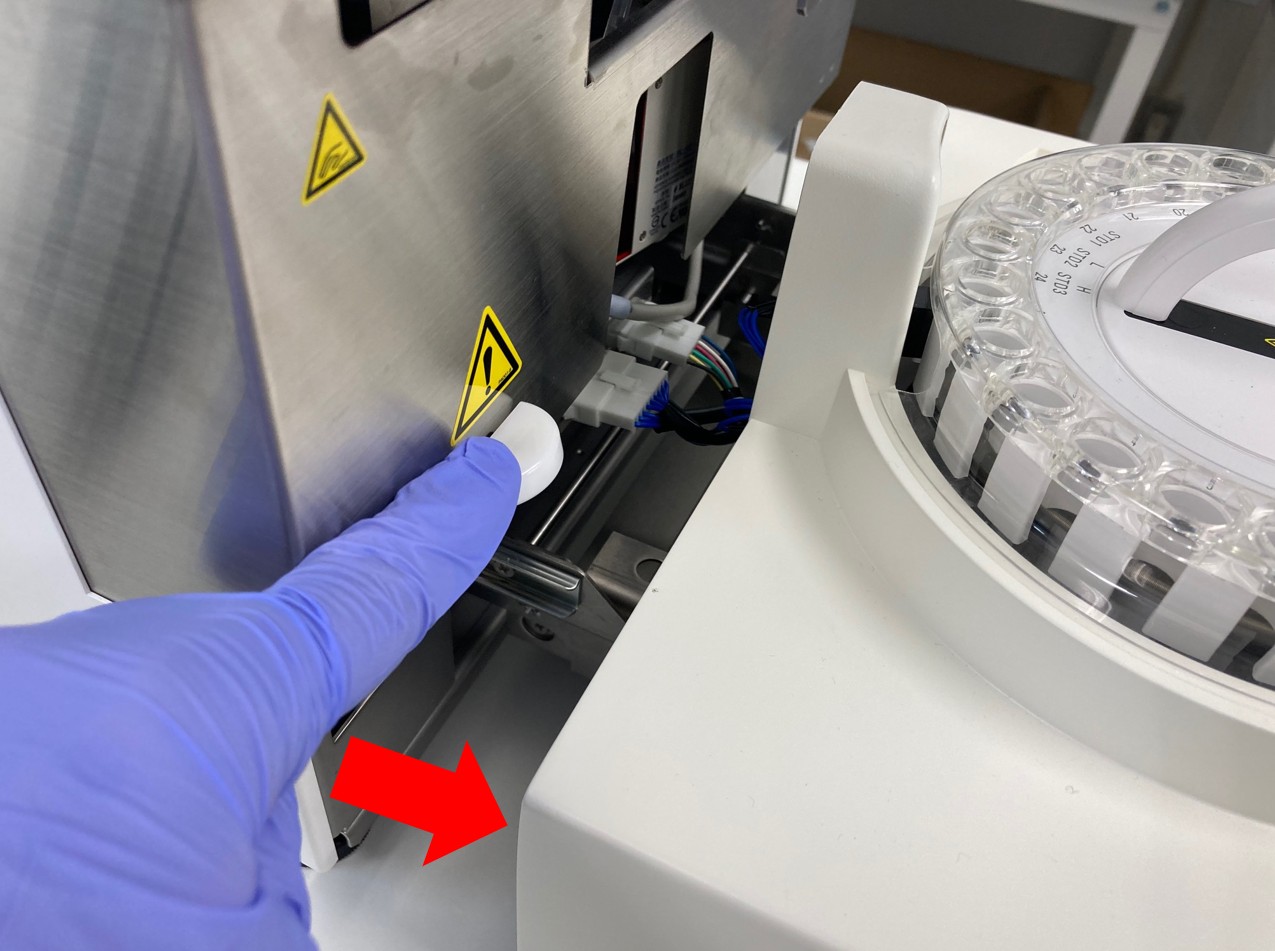

ステップ1 — 本体前面のリリースレバーを下へ押します。ターンテーブルユニットが手前に出ます

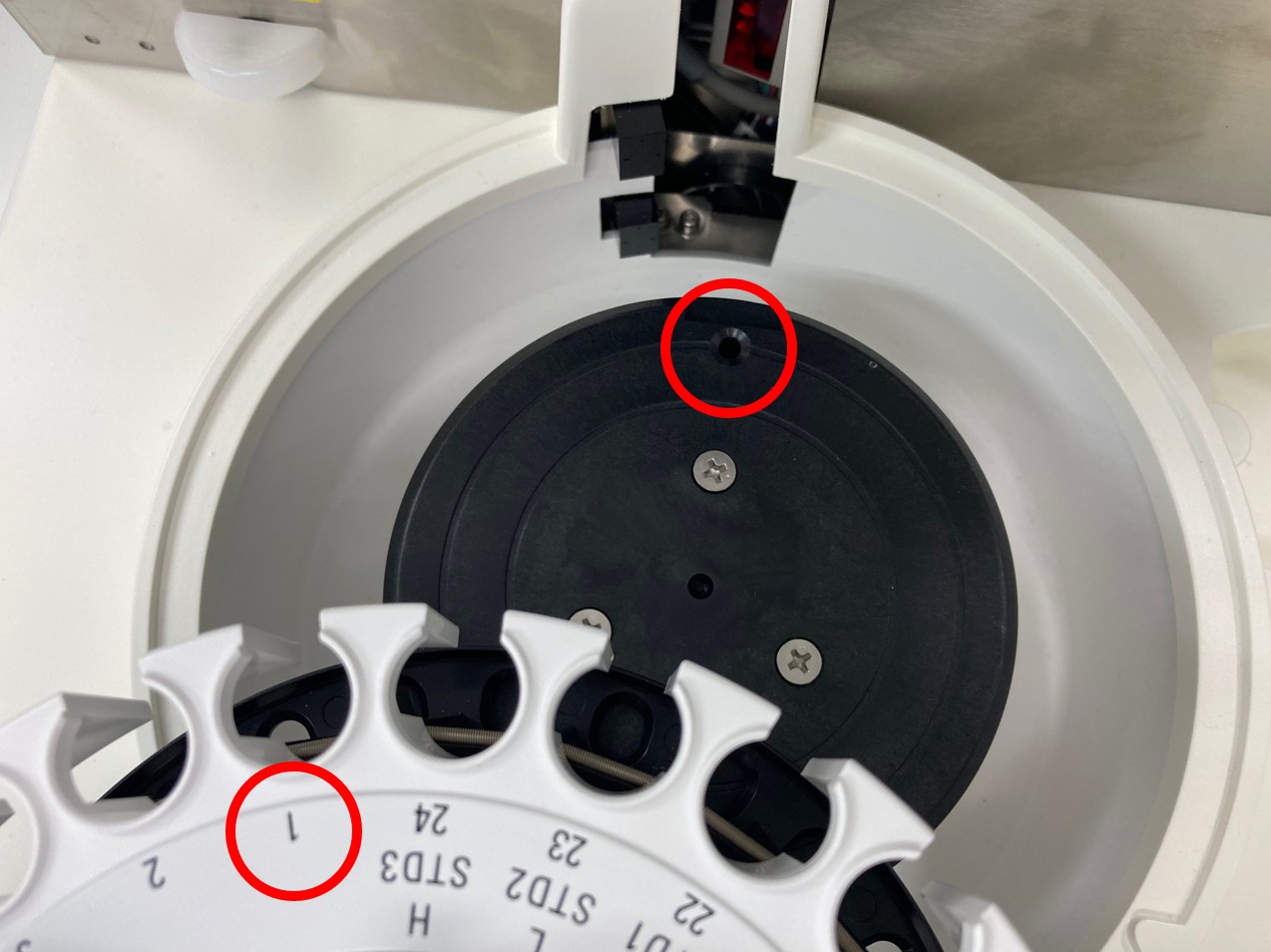

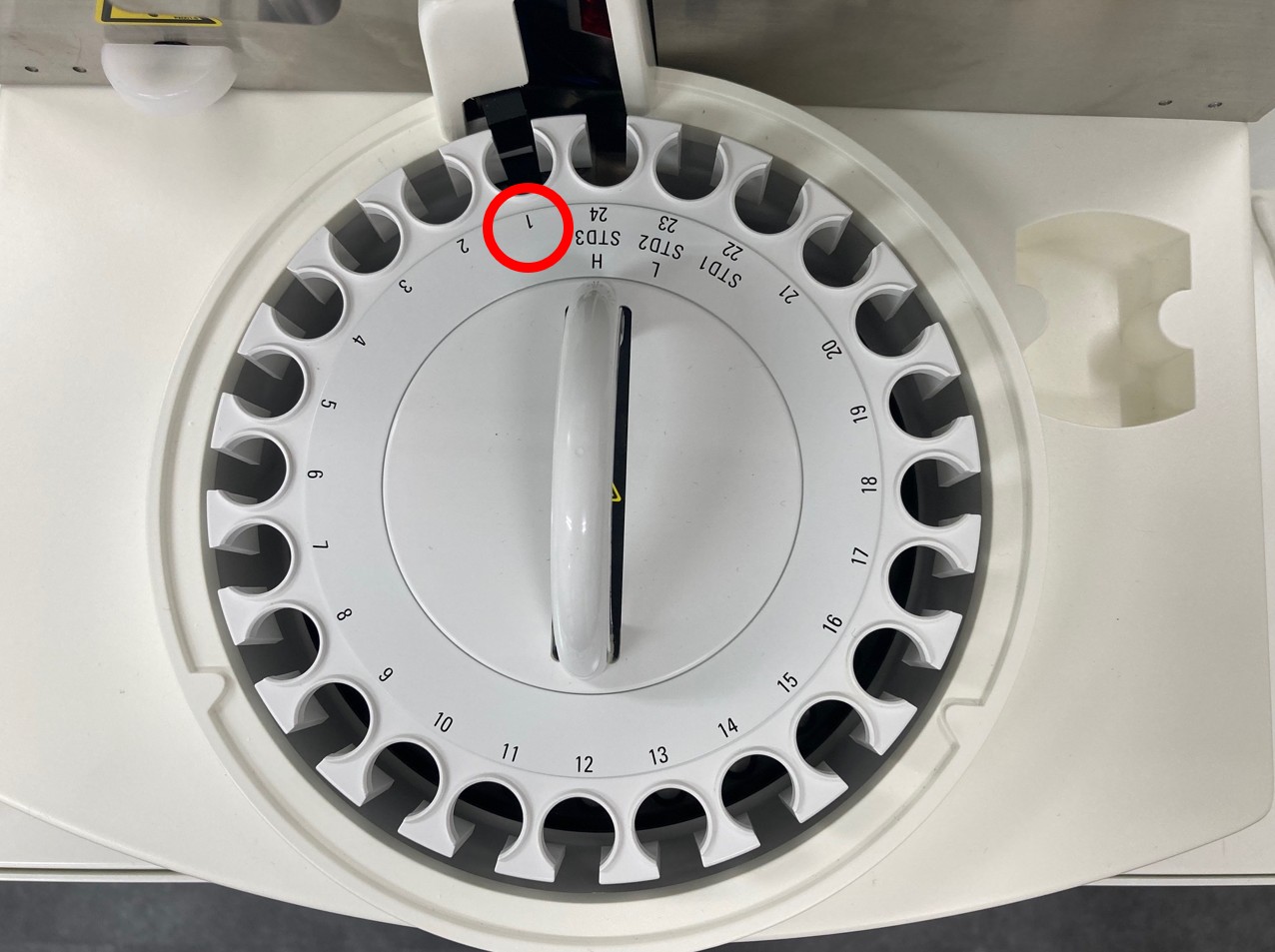

ステップ1 — ターンテーブルの「ポート1」が奥側になるようにして、ターンテーブルユニットのガイド穴にセットします

ステップ1 — ターンテーブルを時計方向/ 反時計方向に交互に少し回転させると、ターンテーブルユニットのガイド穴に収まり、ターンテーブルが動かなくなります

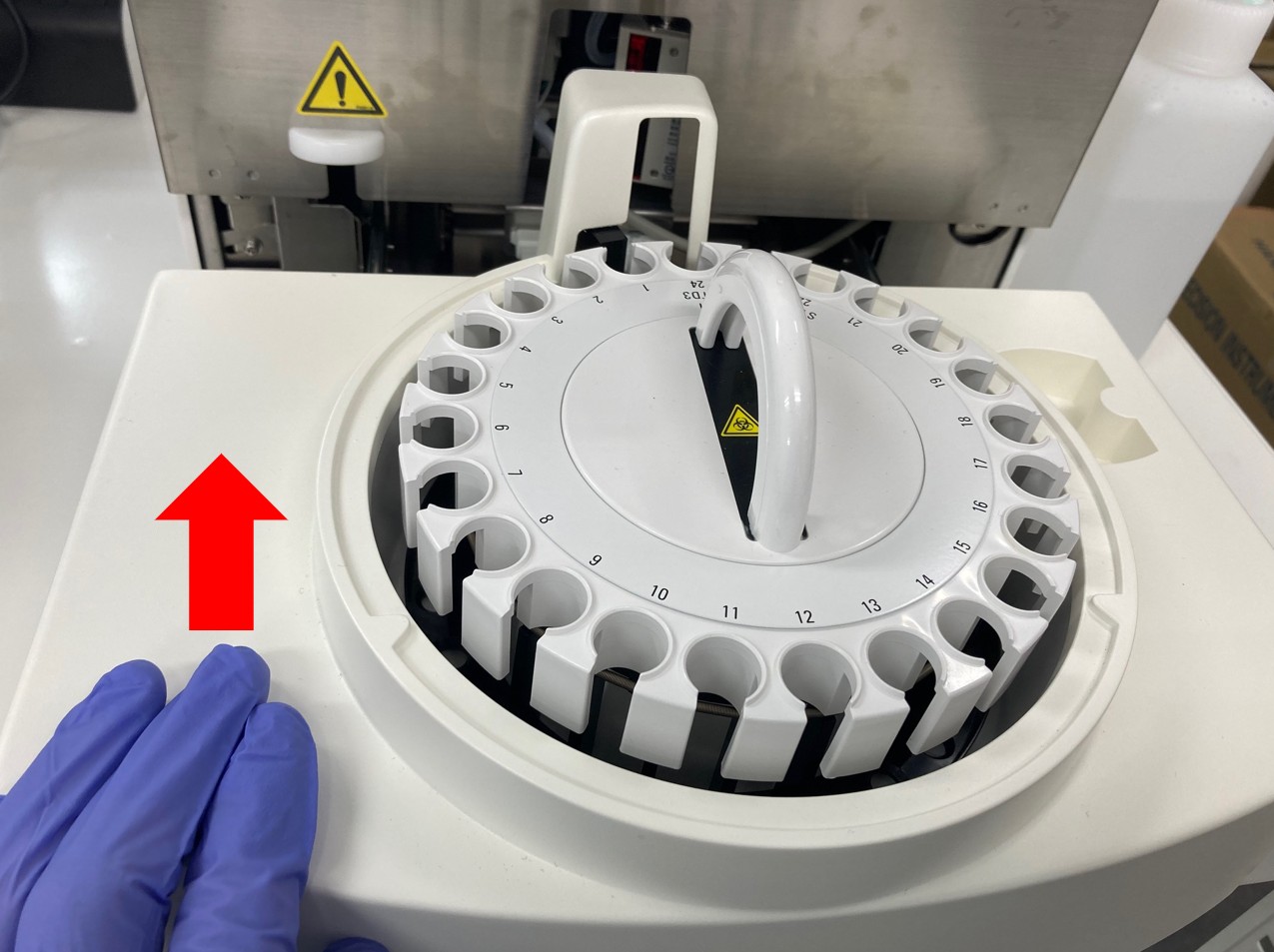

ステップ1 — ターンテーブルユニットを、カチッと音がするまで装置側へゆっくりと押し込みます。ターンテーブルユニットが固定されます

STEP.2 蒸発防止カバーをセットする(サンプルカップ使用時のみ)

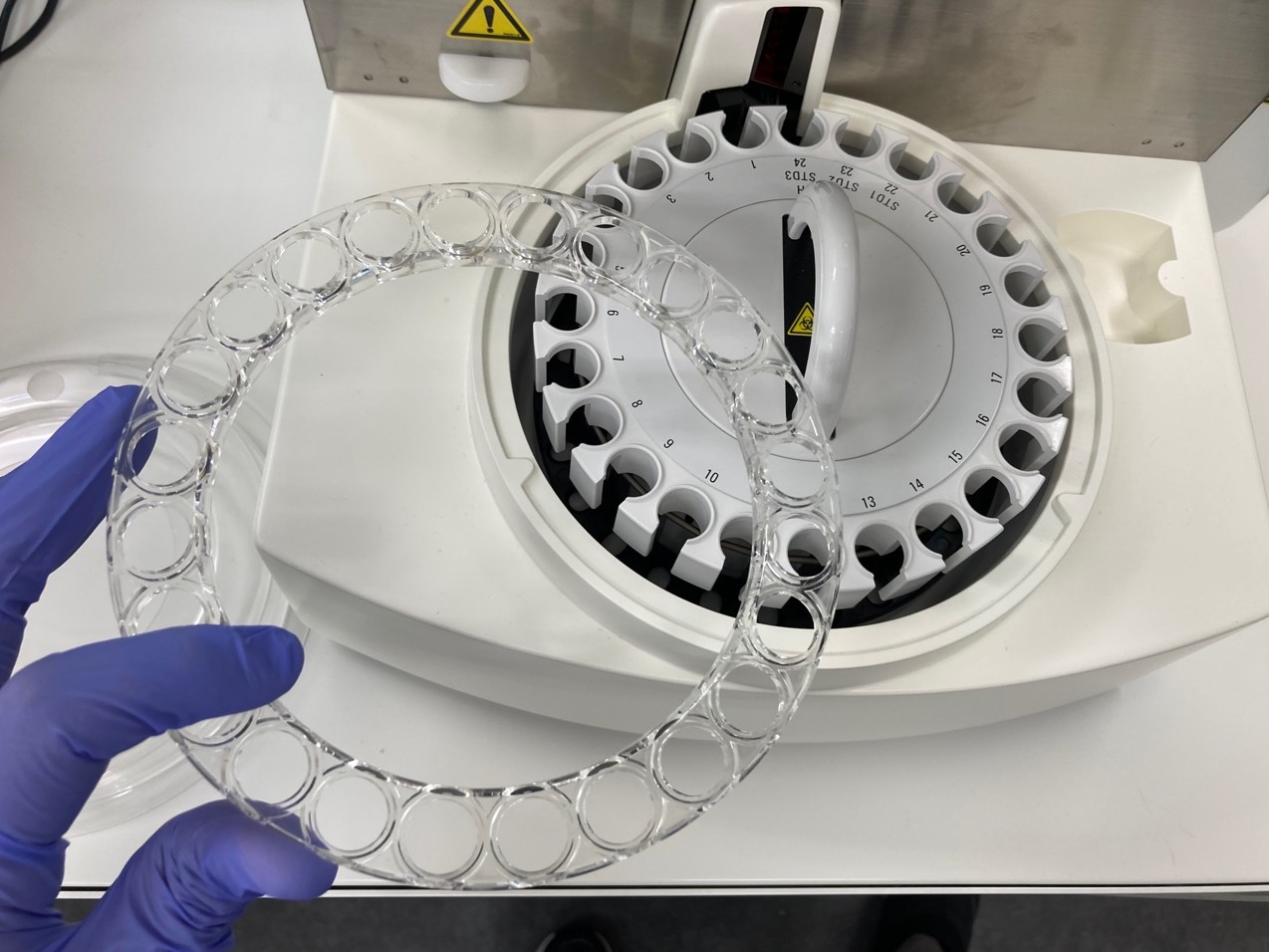

ステップ2 — 蒸発防止カバーBをターンテーブルにセットします

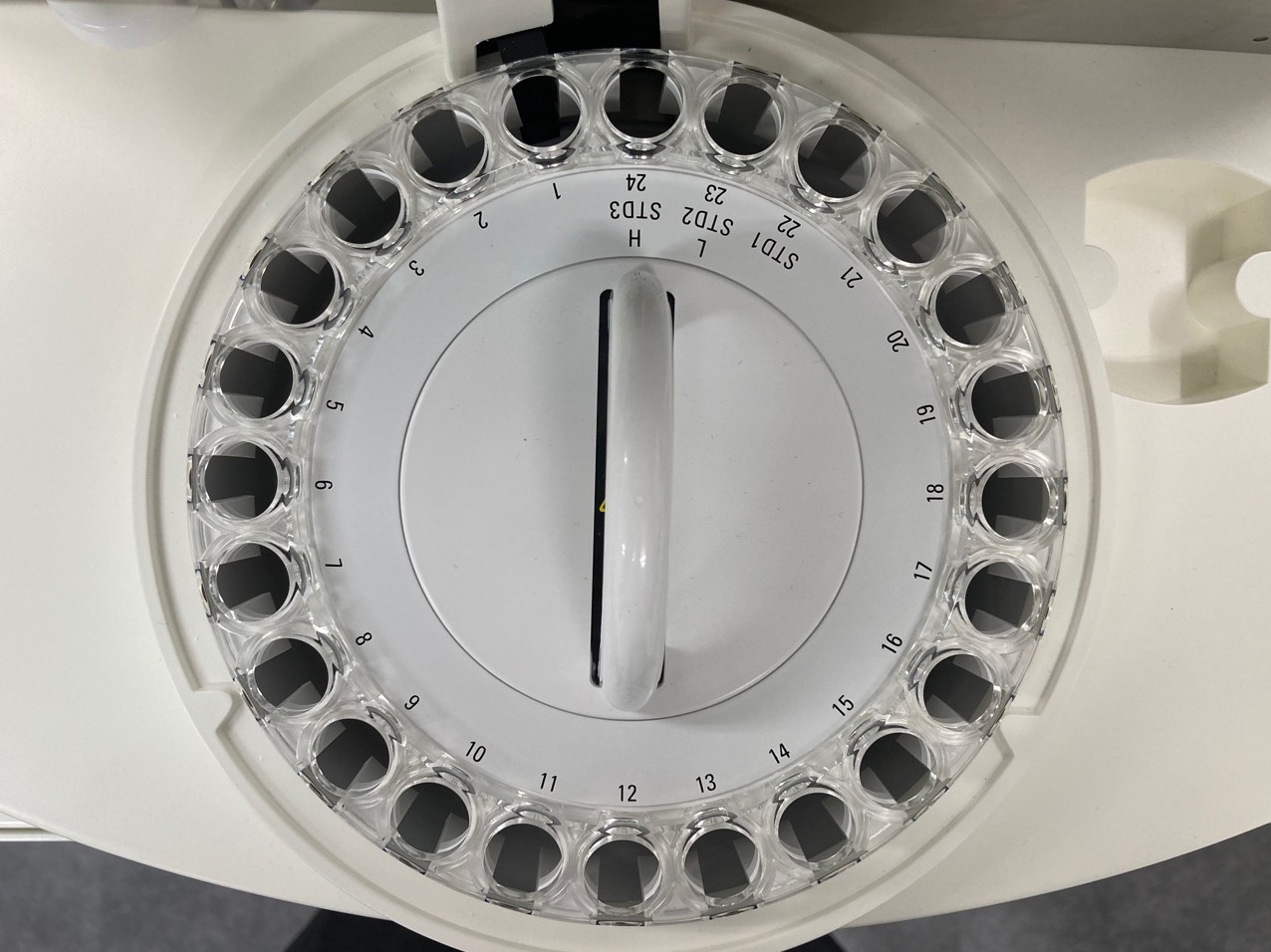

ステップ2 — サンプルカップと蒸発防止カバーBの穴が合うように調整する。
※カバーを少し回転させるとぴったりとセットされる位置があります

ステップ2 — 蒸発防止カバーA の2 か所の切り欠き( 小) 部分がターンテーブルのガイドに合うようセットされていることを確認します

チェックポイント

ターンテーブルと蒸発防止カバーの確認

STEP.1 蒸発防止カバーをセットする(サンプルカップ使用時のみ)

ステップ1 — 蒸発防止カバーBをターンテーブルにセットします

ステップ1 — サンプルカップと蒸発防止カバーBの穴が合うように調整する。
※カバーを少し回転させるとぴったりとセットされる位置があります

ステップ1 — 蒸発防止カバーA の2 か所の切り欠き( 小) 部分がターンテーブルのガイドに合うようセットされていることを確認します
