T214

Nozzle trouble

感染を防ぐために保護手袋をつけてください

作業時間5-20分

難易度★☆☆

ノズルの駆動で異常が発生しました

チェックポイント

チェックポイント

ノズルの状態確認

STEP.1 エラーを解除する

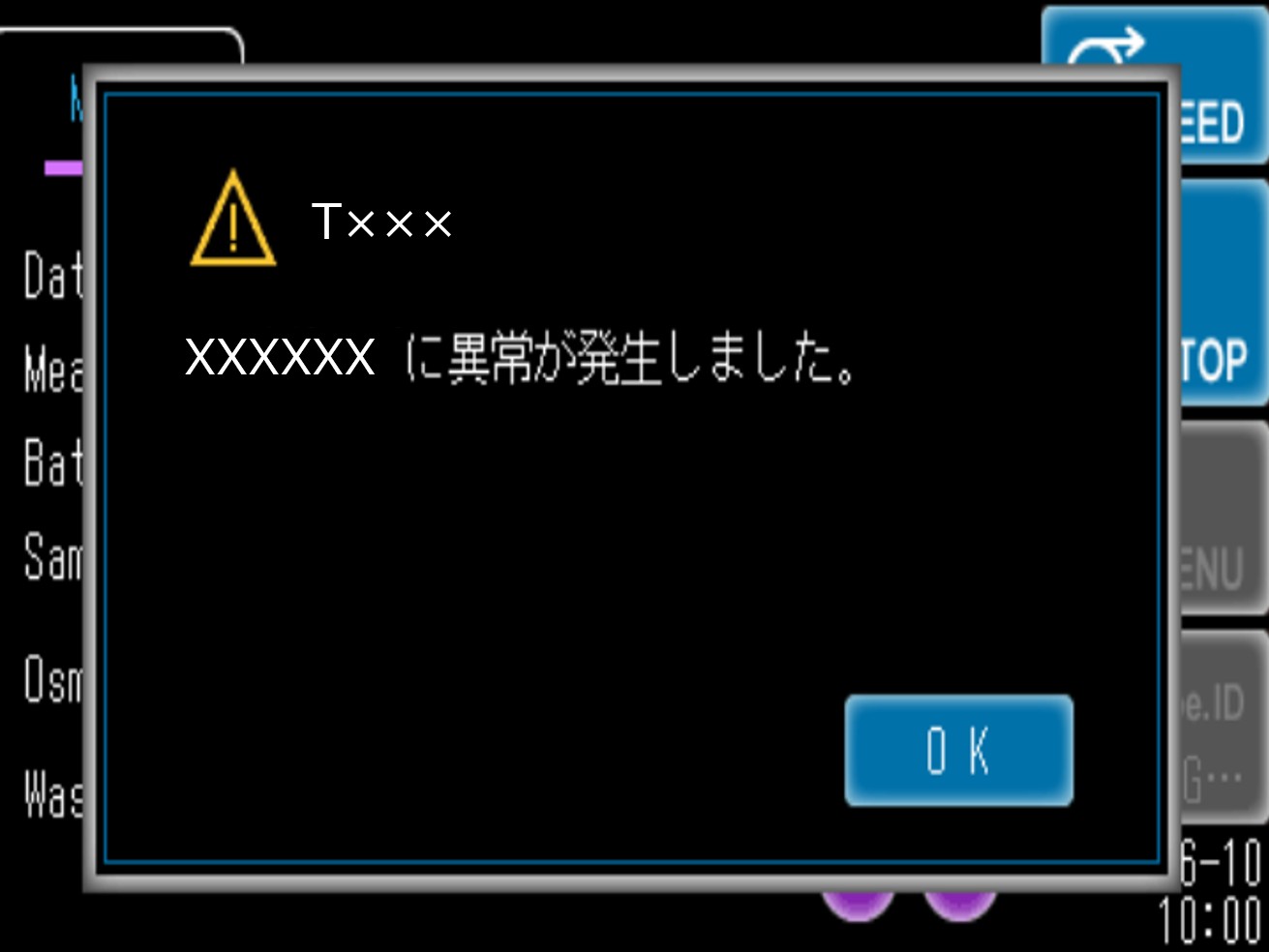

ステップ1 — [OK］にタップしてトラブルを解除します

ステップ1 — 待機状態に戻ることを確認します

STEP.2 電源を切りカバーを開ける

ステップ2 — 【待機画面】が表示されていることを確認し、電源を切ります

ステップ2 — 固定ねじ（左側面上）が付いている場合は、プラスドライバで外します

ステップ2 — トップカバーを開けます

ステップ2 — フロントカバーを開けます

STEP.3 ノズルの状態を確認する

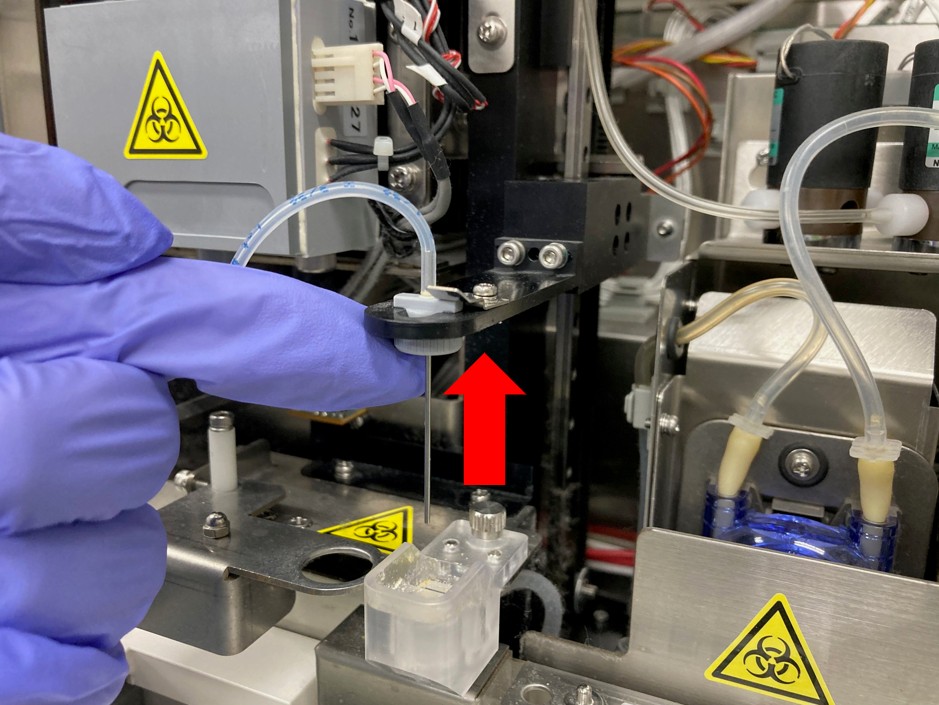

ステップ3 — 洗浄槽からノズルを指で上げます

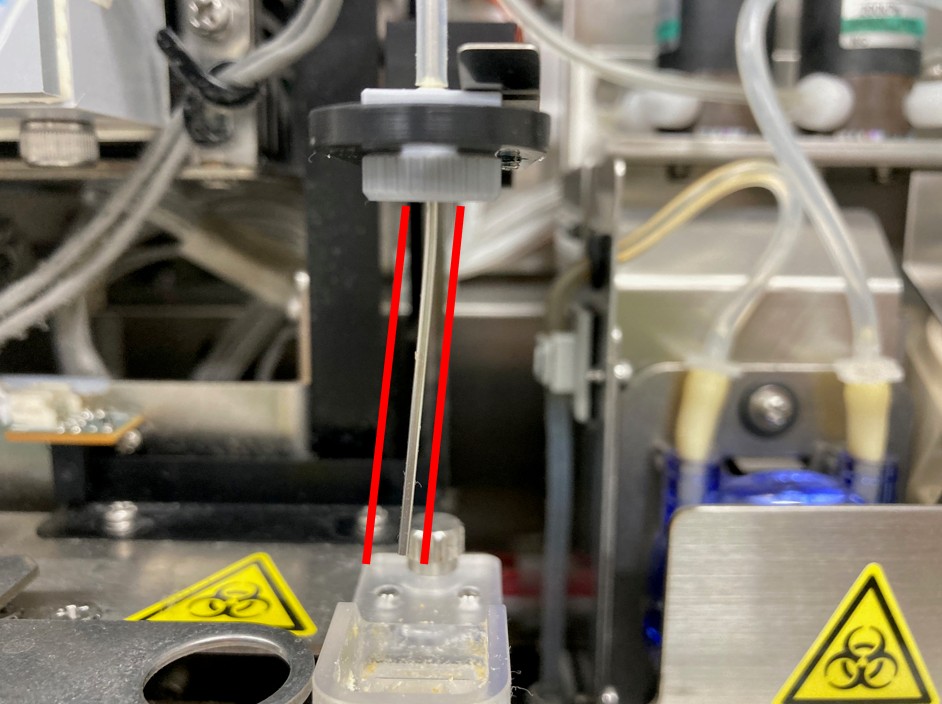

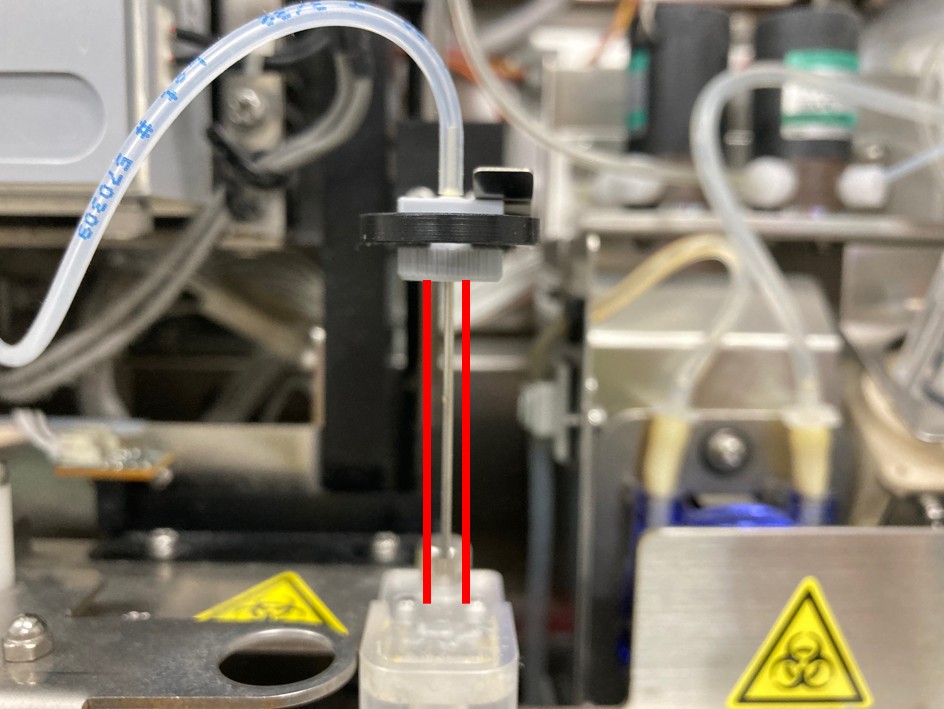

ステップ3 — ノズルの折れ曲がり、傾きがないかを確認します

ステップ3 — ・湾曲や傾きが見られる場合：STEP4へ進みます
・湾曲や傾きが見られない場合：チェックポイント2へ進みます

STEP.4 洗浄槽への下降位置を確認する

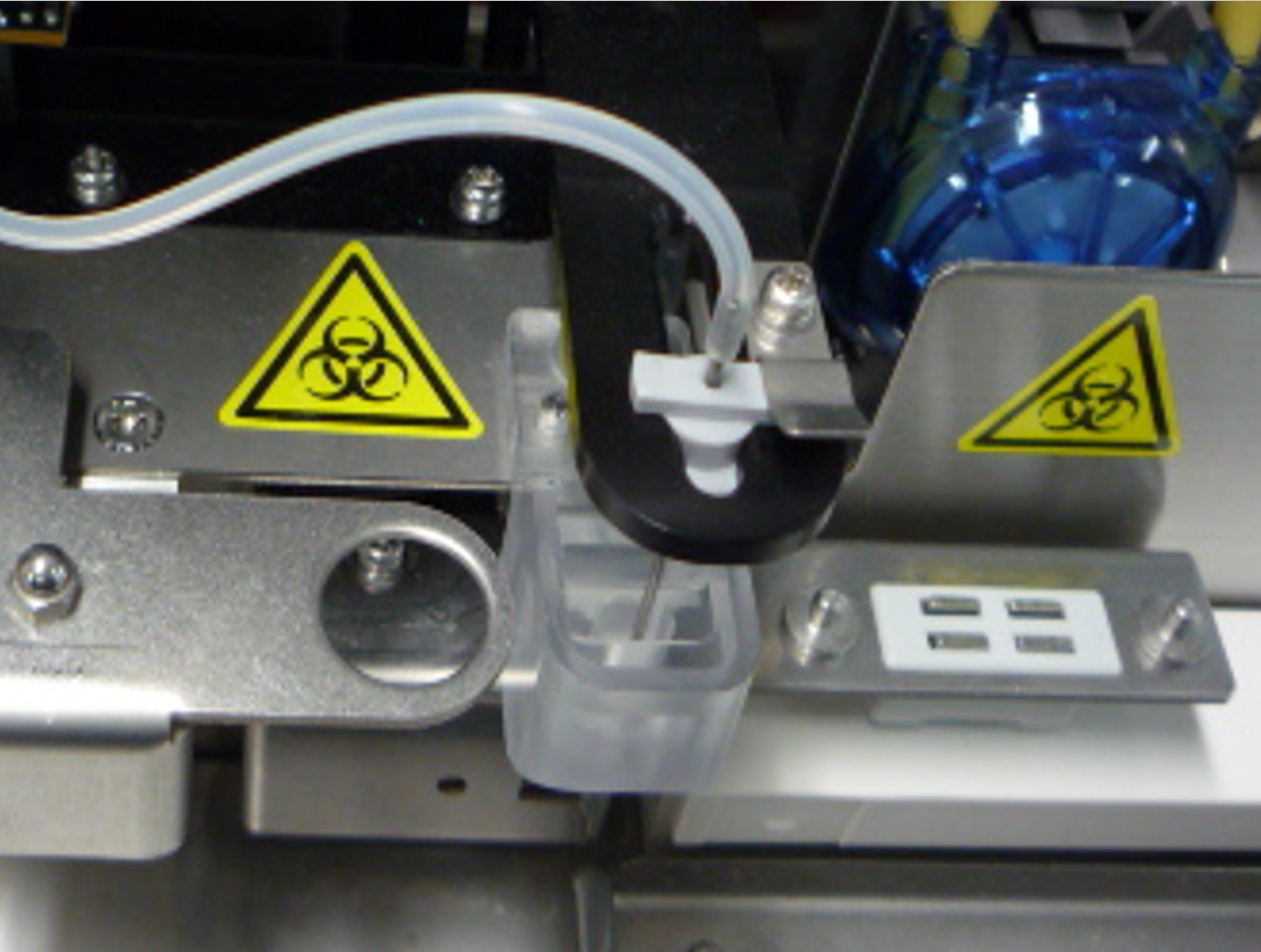

ステップ4 — ノズルが洗浄槽内の洗浄穴にあり、穴の壁面に干渉しない位置にあるか確認します

ステップ4 — ノズルが傾いて穴に入らない場合は、ノズルが真っすぐになるように修正します。注意しながら、ノズルが洗浄槽の穴に入るように指で湾曲箇所を押して真っすぐに修正します。
続けて、チェックポイント2へ進みます

チェックポイント

ノズル駆動部の清掃

STEP.1 ノズル上下駆動部を清掃する

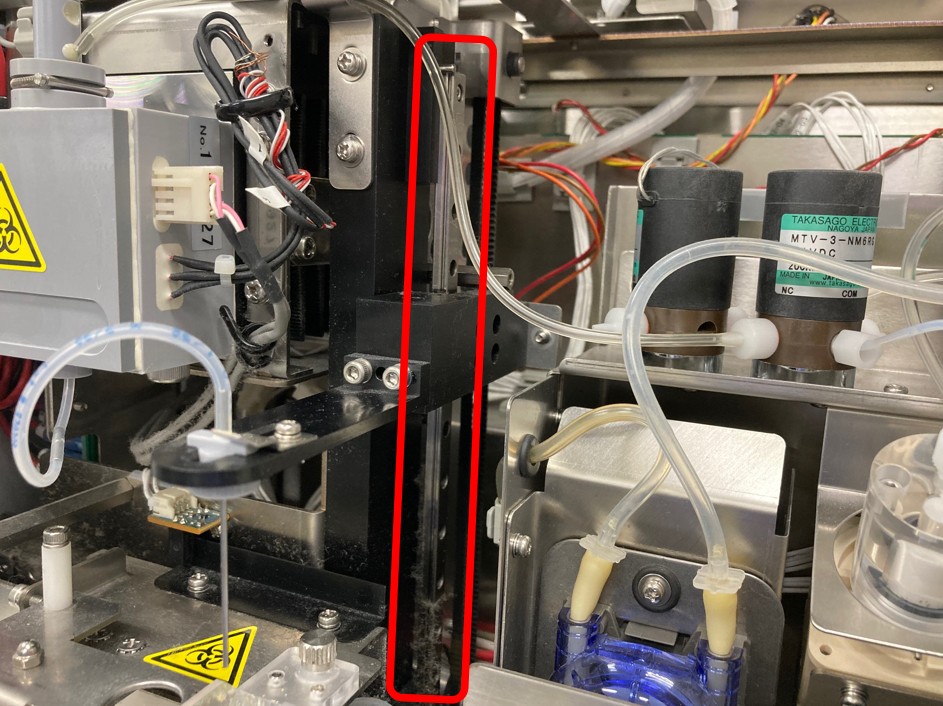

ステップ1 — ノズル駆動部（赤枠）を清掃します

ステップ1 — ノズルを上に手で移動させます

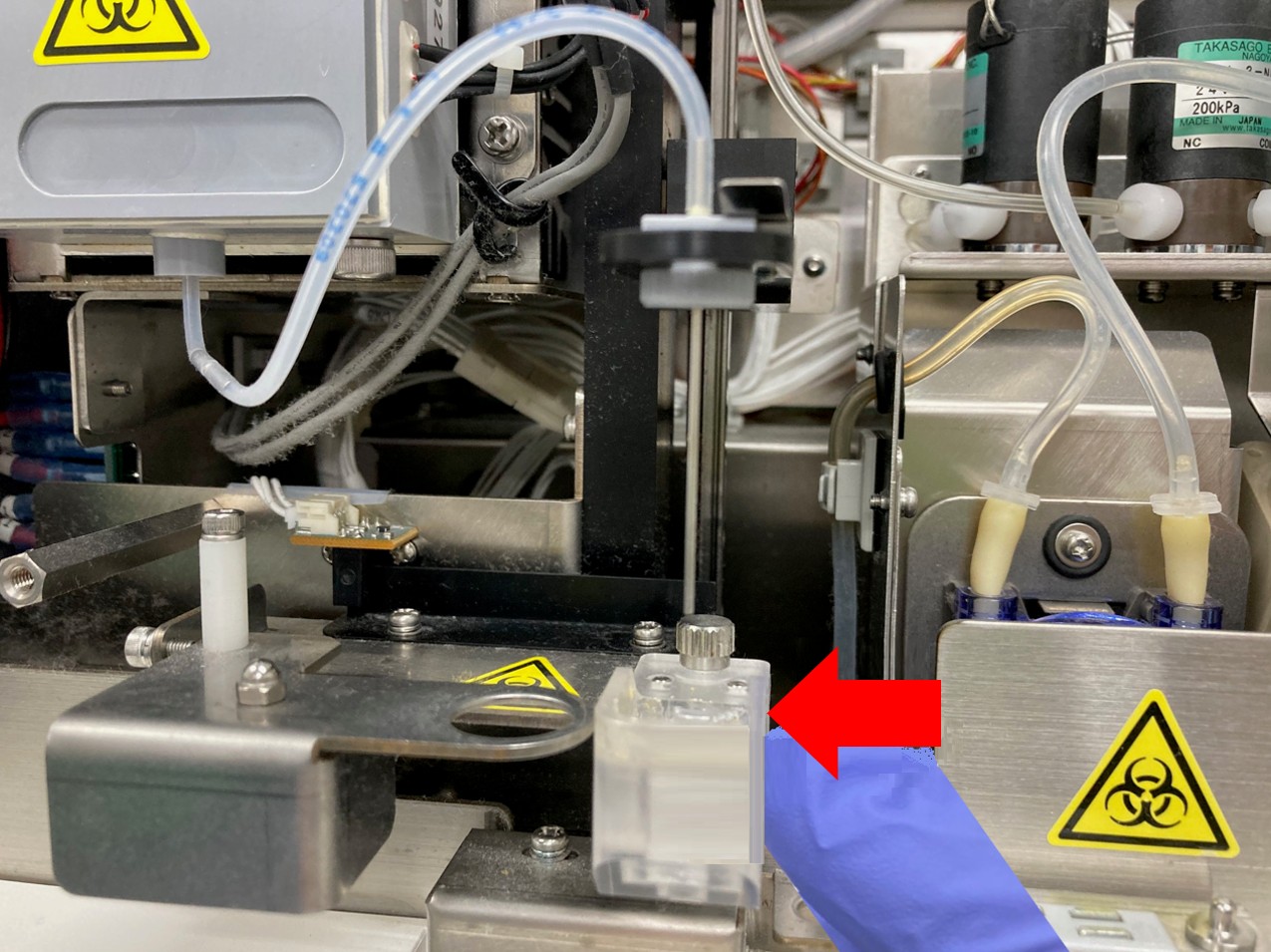

ステップ1 — ノズルが接触しないように洗浄槽を手で左に寄せます

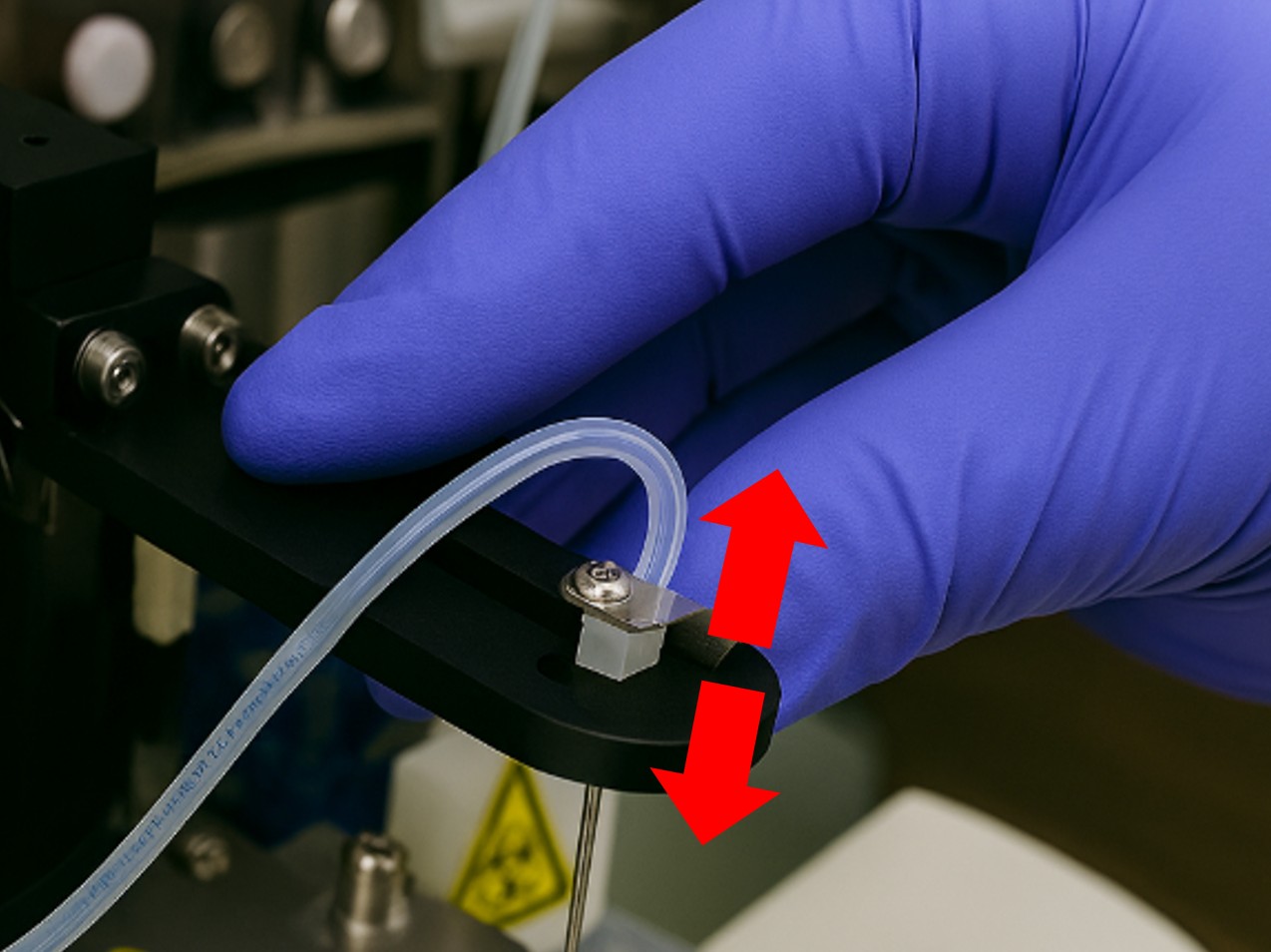

ステップ1 — ノズルを手でゆっくり上下に動かしてスムーズに動くことを確認します

STEP.2 ノズル位置センサーを清掃する

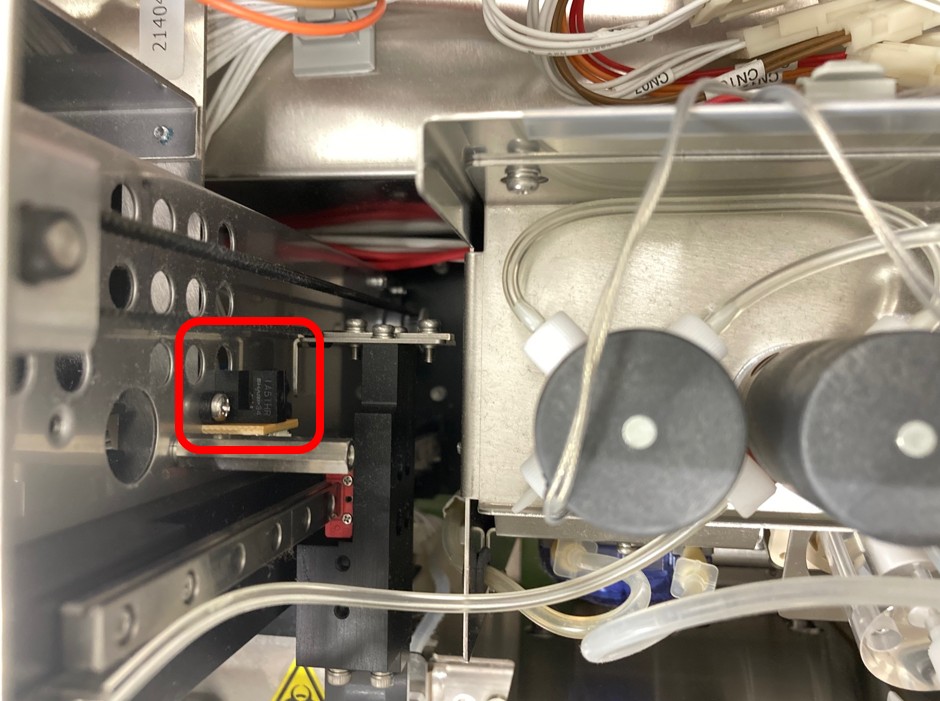

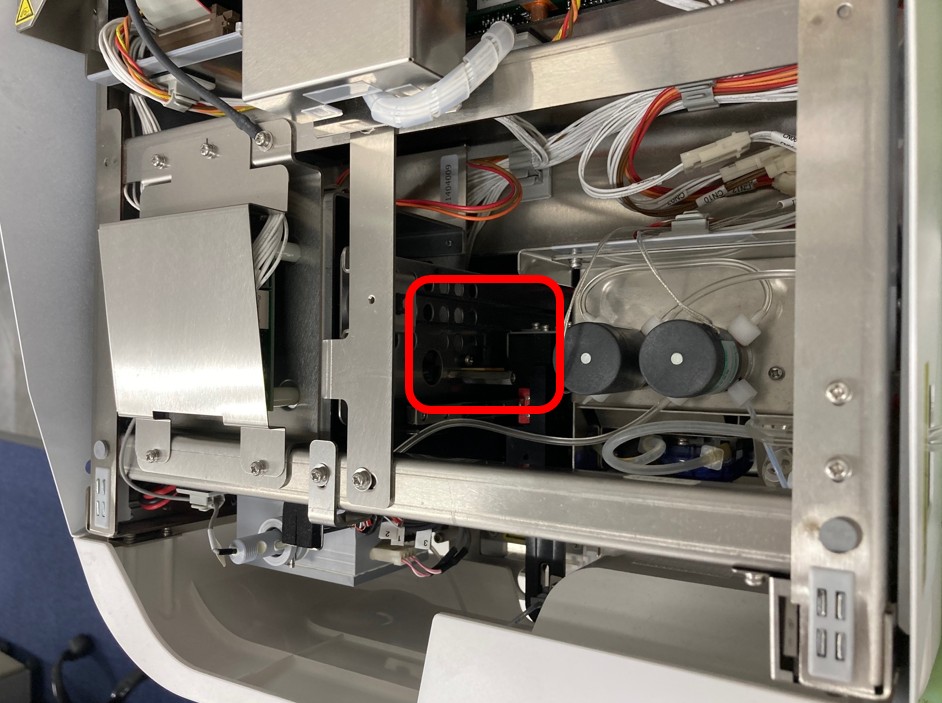

ステップ2 — ノズルの初期位置を検知しているセンサの場所を確認します（写真はトップカバーを開けて上から見たものです）

ステップ2 — ノズルの初期位置を検知しているセンサをエアダスタで清掃します

ステップ2 — フロントカバーを閉めます

ステップ2 — トップカバーを閉めます

チェックポイント

サンプラーとサンプルラックの状態確認

STEP.1 サンプルカップを確認する

ステップ1 — 500μlサンプルカップを使用している場合に250μlサンプルカップを誤って使用していないか確認します。誤っている場合は正しいサンプルカップで測定します

STEP.2 蒸発防止カバーのセット状態を確認する

ステップ2 — 蒸発防止カバーBを取り付けます。サンプルラックのガイドピンが蒸発防止カバーBのガイド穴に確実に差し込むようにセットします

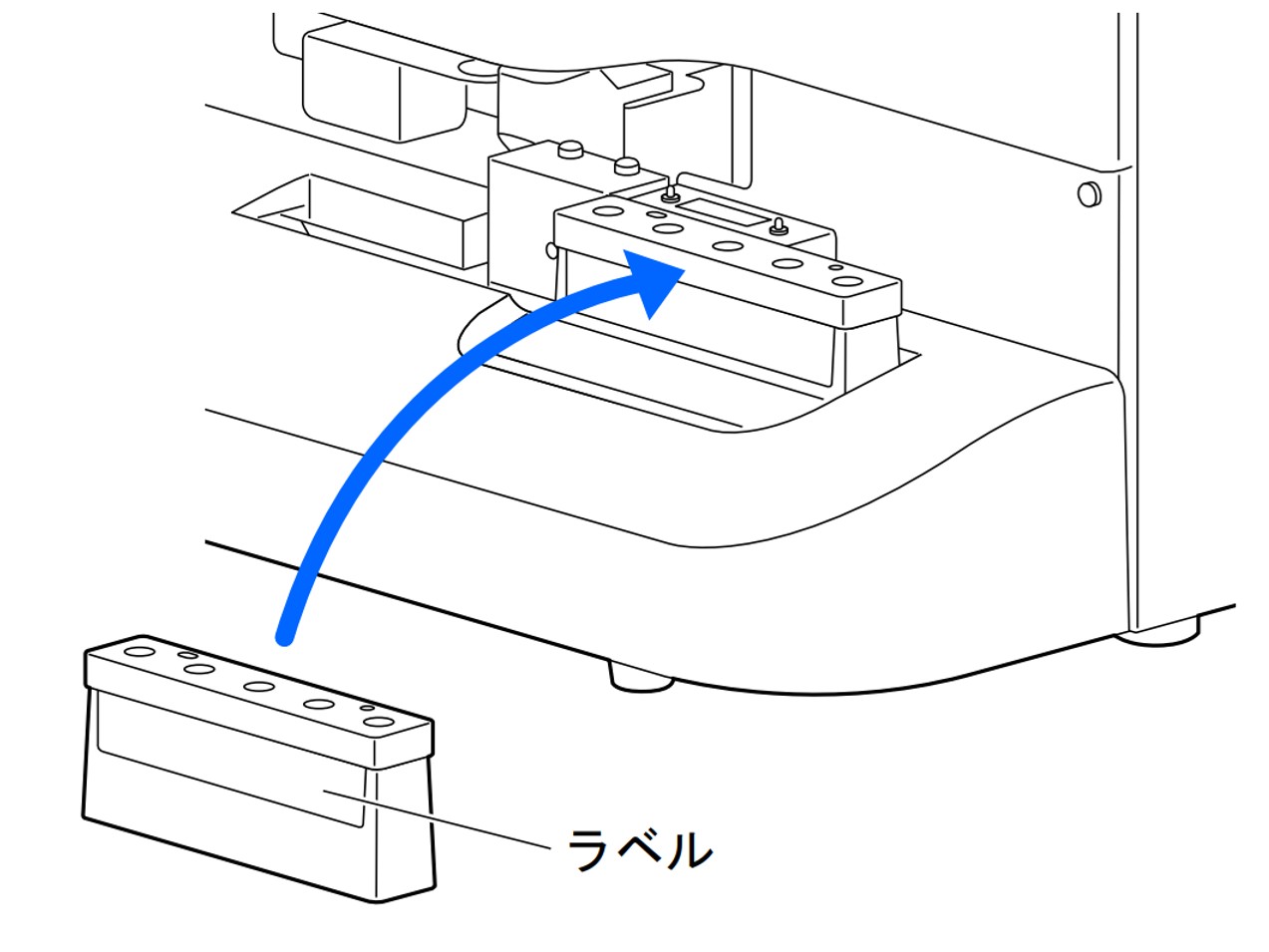

ステップ2 — サンプルラックを取り付けます。ラック搬送部のピンがサンプルラックの穴に確実に差し込むようにセットします

ステップ2 — 蒸発防止カバーAを取り付けます。蒸発防止カバーAが固定のマグネットと確実に接触してることを確認します

STEP.3 サンプラー取り付け状態を確認する

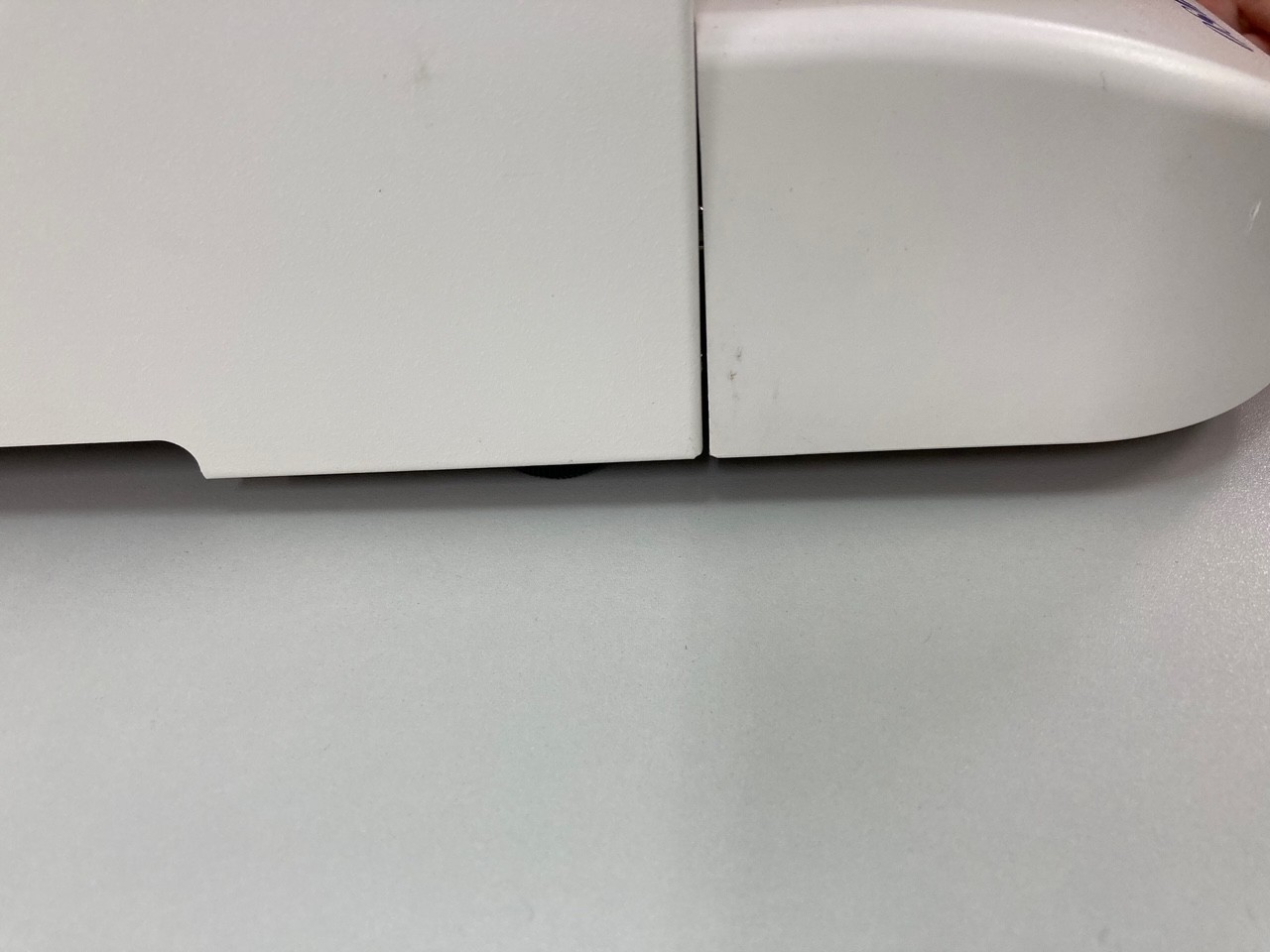

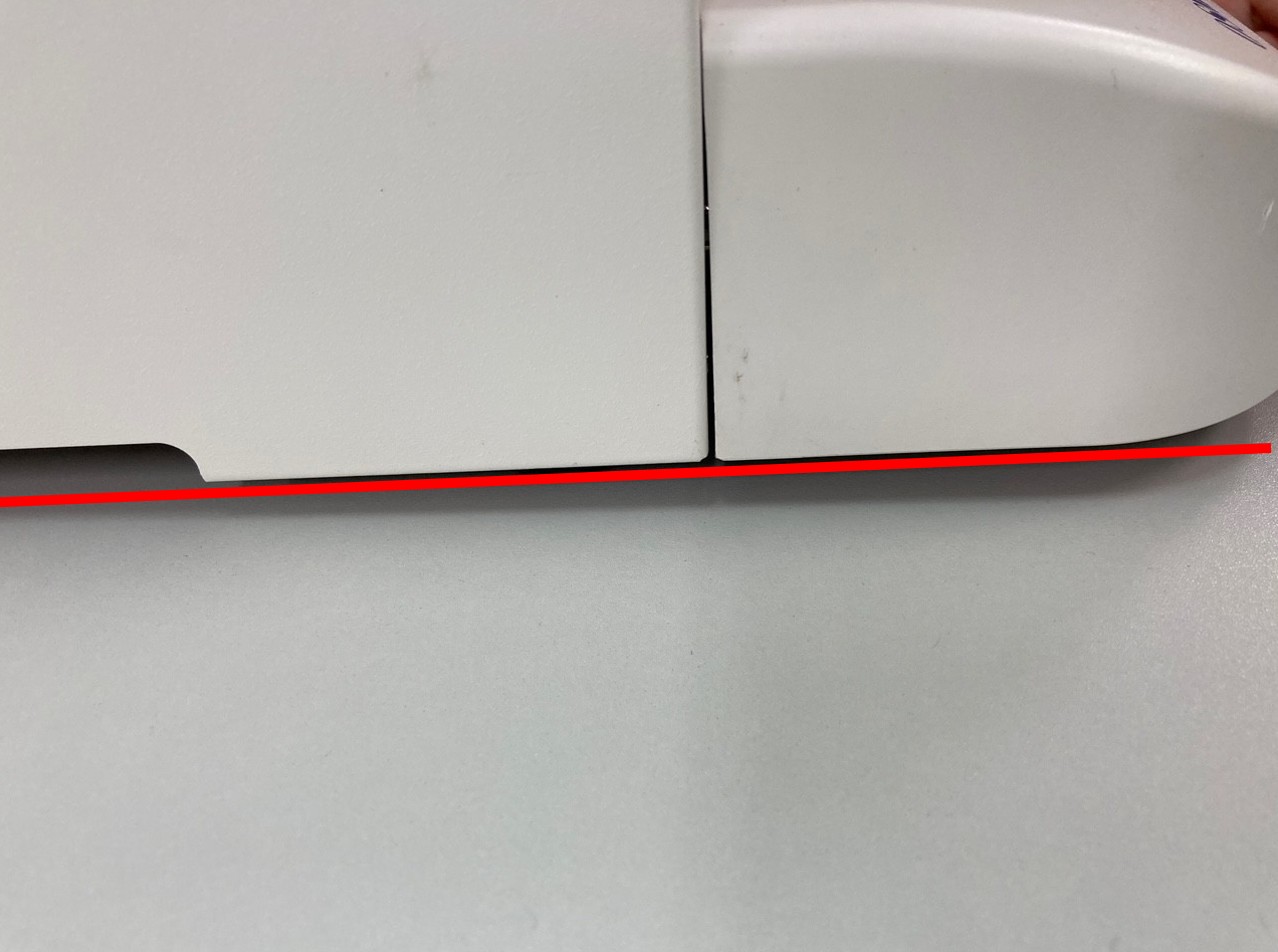

ステップ3 — サンプラーが装置本体にしっかりセットされていることを確認します

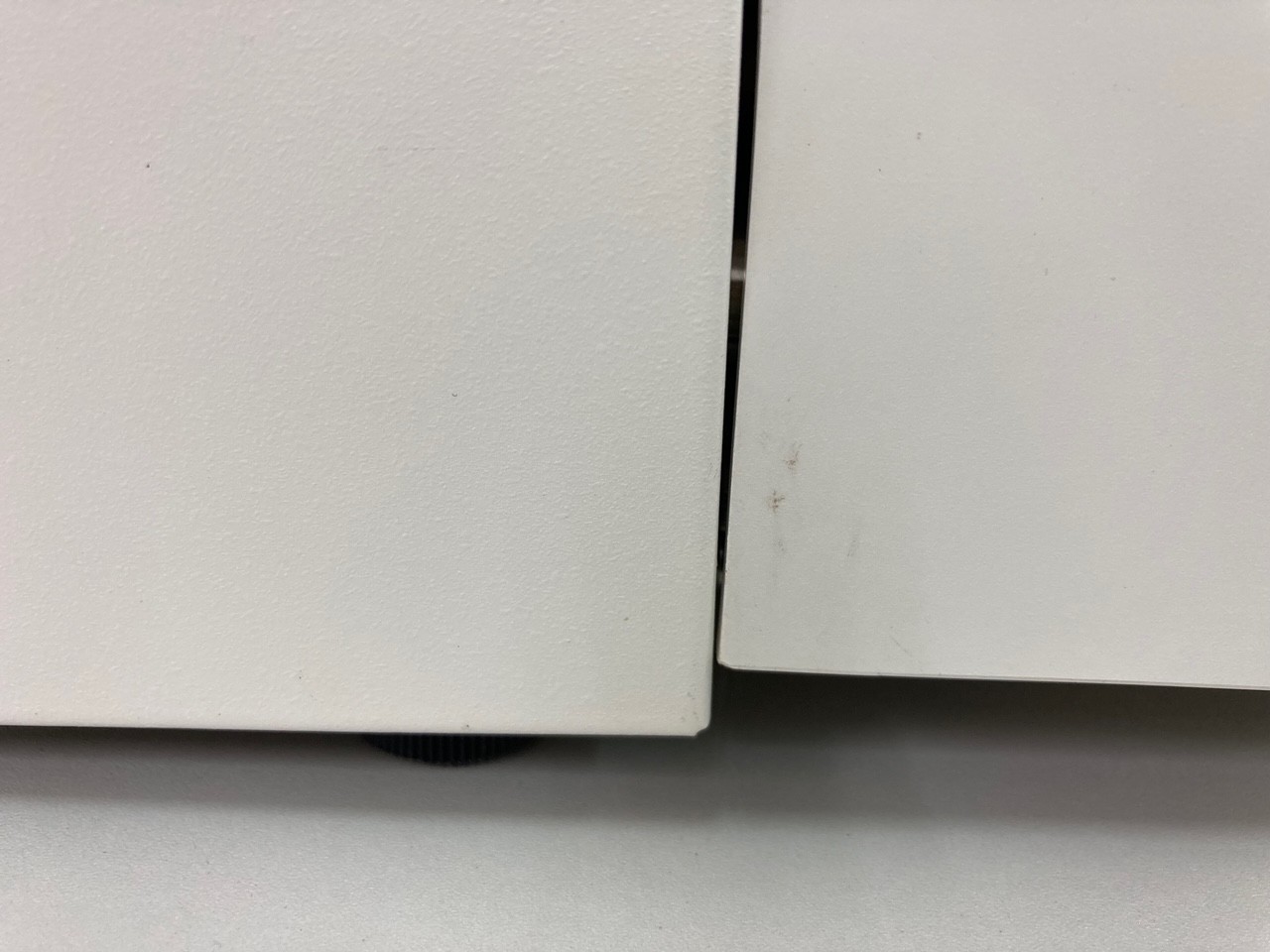

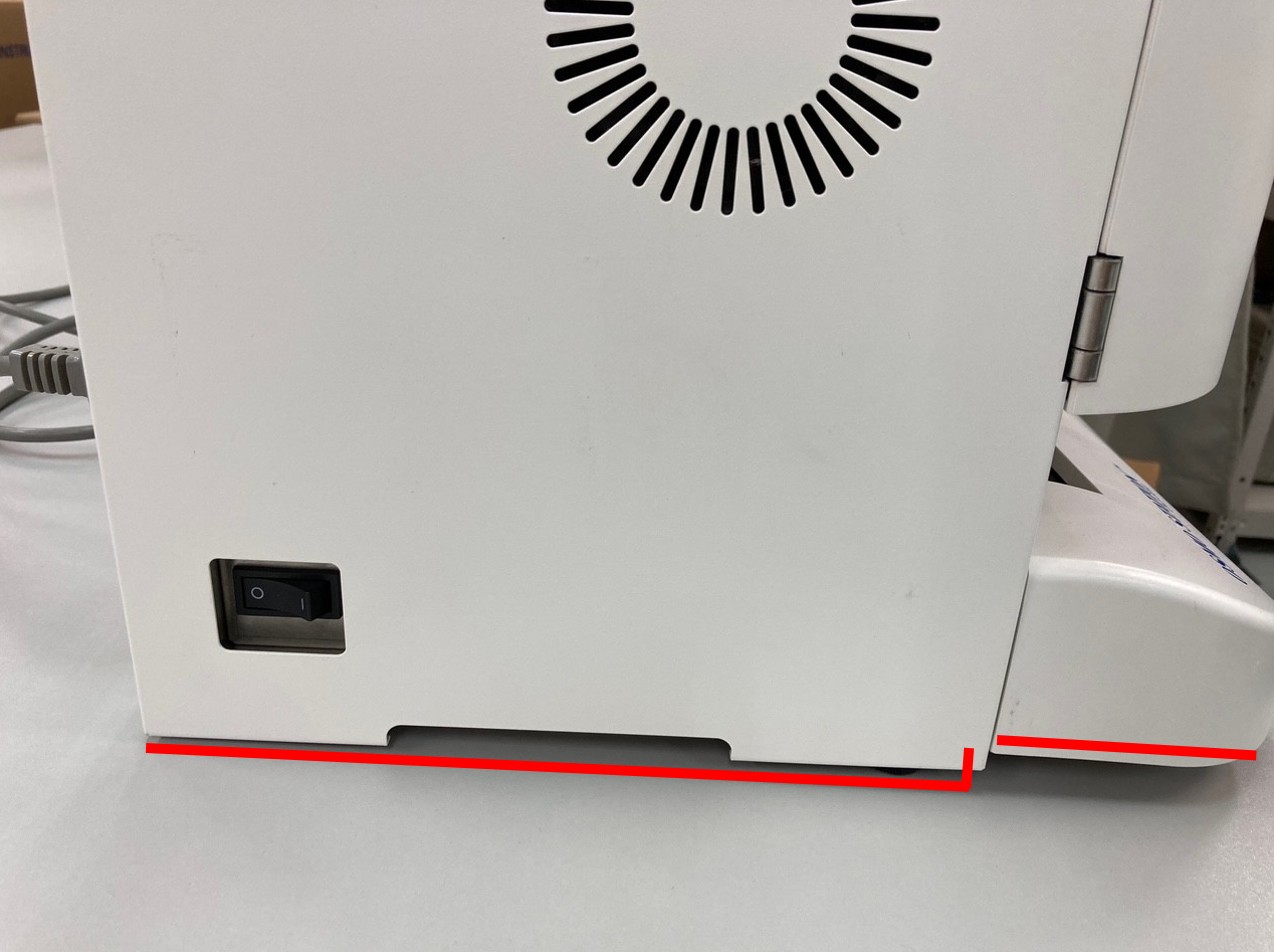

ステップ3 — 悪い例：サンプラー(装置前方)が浮いている

ステップ3 — 浮いている場合はサンプラーをセットし直します。浮いている箇所を少し持ち上げ、垂直に下げます

ステップ3 — レベル調整（本体の高さ調整）がずれている場合は、本体底面にある調節足をまわして水平になるようにします

STEP.4 再測定する

電源を入れ、再測定を行います。検体吸引時にノズルが下降する際、サンプルカップに接触していないことを確認します。
エラーが再発する場合は、アークレイお客様相談室にご連絡ください
