T214

Nozzle trouble

感染を防ぐために保護手袋をつけてください

作業時間5-20分

難易度★☆☆

ノズルの駆動で異常が発生しました

チェックポイント

チェックポイント

ノズルの状態確認

STEP.1 エラーを解除する

ステップ1 — [STOP］を押してトラブルを解除します

ステップ1 — 初期化して待機状態に戻ることを確認します

STEP.2 電源を切りカバーを開ける

ステップ2 — 【待機画面】が表示されていることを確認し、電源を切ります

ステップ2 — 固定ねじ（左側面上）が付いている場合は、プラスドライバで外します

ステップ2 — トップカバーを開けます

ステップ2 — フロントカバーを開けます

STEP.3 ノズルの状態を確認する

ステップ3 — ノズルを持ち上げてノズル先端の折れ曲がり、傾きがないかを確認します

ステップ3 — 傾きが見られる場合はSTEP4へ、見られない場合はチェックポイント2へ進みます

STEP.4 洗浄槽への下降位置を確認する

ステップ4 — ノズルが洗浄槽内の洗浄穴にあり、壁面に干渉しない位置にあるか確認します

ステップ4 — ノズルが傾いて穴に入らない場合は、穴に入るようにノズルを曲げないように注意しながら指で押して修正します

チェックポイント

ターンテーブルの設置状況の確認

STEP.1 サンプルカップの設置状況を確認する

ステップ1 — 500μサンプルカップを使用している場合に250μのサンプルカップを誤って使用していないか確認します。誤っている場合は正しいサンプルカップで測定します

STEP.2 蒸発防止カバーのセット状態を確認する

ステップ2 — ターンテーブルへセットしたサンプルカップの上に蒸発防止カバーBを取り付けます。蒸発防止カバーBのガイド穴に確実に差し込むようにセットします

ステップ2 — ※蒸発防止カバーを使用する際にカバーの上にカップを置いていないか確認します。
　右の写真は悪い例です。

ステップ2 — 蒸発防止カバーA の2 か所の切り欠き( 小) 部分がターンテーブルのガイドに合うようセットされていることを確認します

STEP.3 再測定してサンプルカップとの衝突がないか確認する

再度測定を行い検体吸引時にノズルがサンプルカップの底面や内部壁面に衝突しないことを確認します

衝突する場合は再度STEP1～3で問題ないかを確認します

衝突せずにトラブルを繰りかえす場合はチェックポイント3に進みます

チェックポイント

ノズル駆動部の清掃

STEP.1 電源を切りカバーを開ける

ステップ1 — 【待機画面】が表示されていることを確認し、電源を切ります

ステップ1 — 固定ねじ（左側面上）が付いている場合は、プラスドライバで外します

ステップ1 — トップカバーを開けます

ステップ1 — フロントカバーを開けます

STEP.2 ノズル上下駆動部を清掃する

ステップ2 — ノズル駆動部（赤枠）を清掃します。

ステップ2 — ノズルを手でゆっくり上下に動かし駆動部を全体的に清掃します

STEP.3 ノズル位置センサーを清掃する

ステップ3 — ノズルの初期位置を検知しているセンサの場所を確認します

ステップ3 — ノズルの初期位置を検知しているセンサをエアダスタで清掃します

ステップ3 — フロントカバーを閉めます

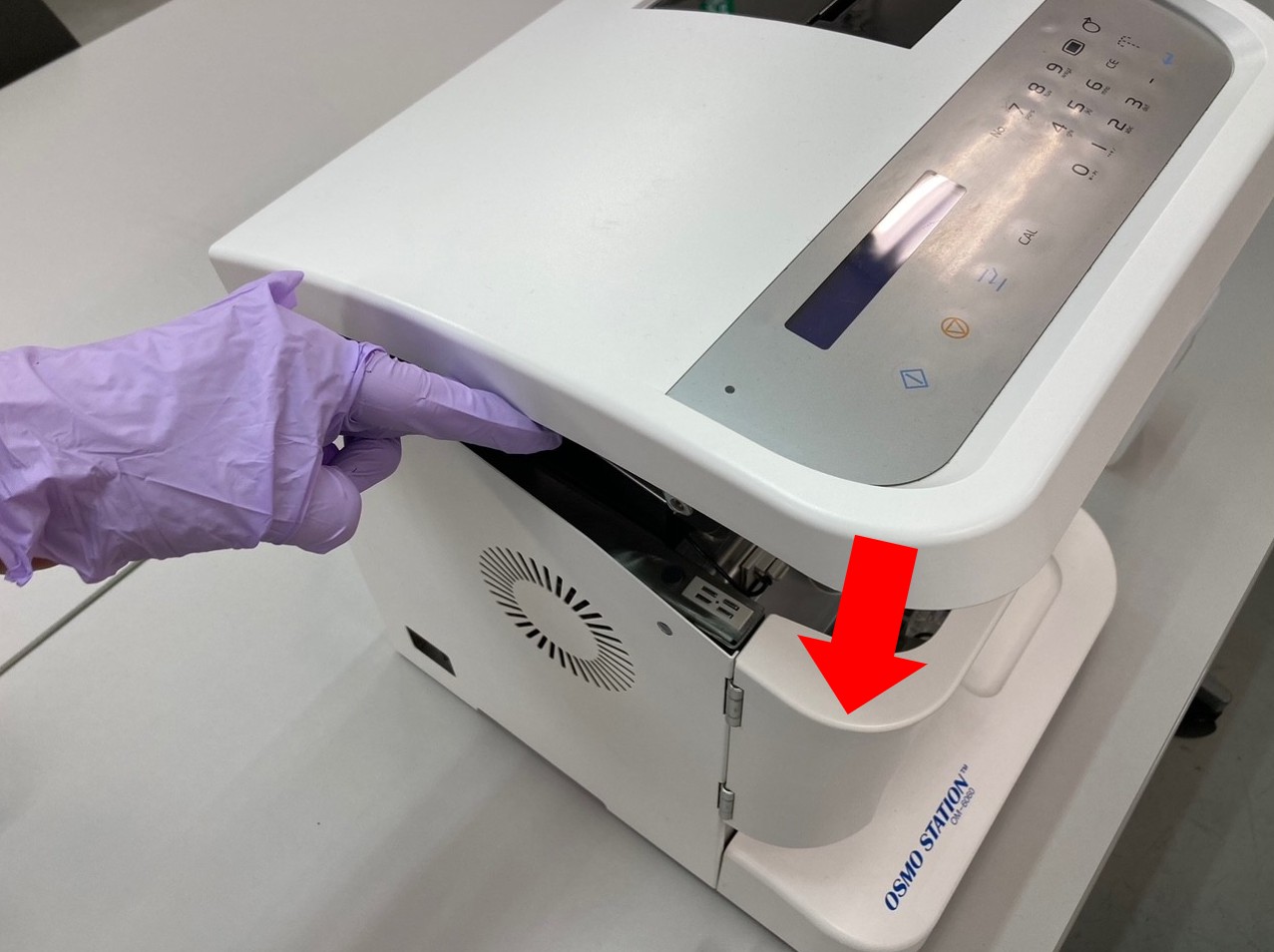

ステップ3 — トップカバーを閉めます

管理番号：AIC251204-13A
