E117

No sample

作業時間5-10分

難易度★☆☆

検体量が不足しています。または、サンプルカップが空です

チェックポイント

チェックポイント

検体量、検体状態の確認

STEP.1 検体量を確認する

ステップ1 — サンプルカップは弊社指定のサンプルカップであることを確認します

ステップ1 — サンプルカップに検体を2目盛り(200uL以上）以上入れます

STEP.2 検体状態を確認する

・検体に浮遊物や異物がないことを確認します
・尿検体などで異常がある場合、遠心分離して上澄みを分注して測定します
・洗浄液を作るための水に不純物（純粋装置のフィルタ汚れ）が含まれていないことを確認します

チェックポイント

流路の洗浄

STEP.1 洗浄液を準備する

タンパク質汚れ（血清、血漿、尿など）には、市販の次亜塩素酸ナトリウム入り洗浄剤を5～10倍に希釈した溶液を使用します

カルシウム（透析液など）による汚れには、0.5％の酢酸溶液を使用します。汚れが強い場合は、1～5％の酢酸溶液を使用します

ステップ1 — サンプルカップに洗剤を注ぎます。
※2目盛り（200 μL）以上入れます

STEP.2 洗浄モード（強力洗浄）を選択する

ステップ2 — 【待機画面】で[MENU]にタッチします

ステップ2 — [洗浄]にタッチします

ステップ2 — [強力洗浄]にタッチします

ステップ2 — STATポートが出てきます

STEP.3 洗剤をセットして洗浄を開始する

ステップ3 — 洗剤を入れたサンプルカップをSTATポートにセットします

ステップ3 — STATポートにサンプルカップをセットした状態

ステップ3 — [OK]にタッチします

STEP.4 洗浄が終了したら

ステップ4 — 洗浄が自動で停止し、STATポートがせり出します

ステップ4 — STATポートからサンプルカップを取り出します

ステップ4 — [OK]にタッチします

ステップ4 — [STAT]キーを押すとSTATポートが元の位置に戻ります

チェックポイント

測定センサ、測定セルの清掃

STEP.1 電源を切り、カバーを開ける

ステップ1 — 待機画面が表示されていることを確認し、電源を切ります

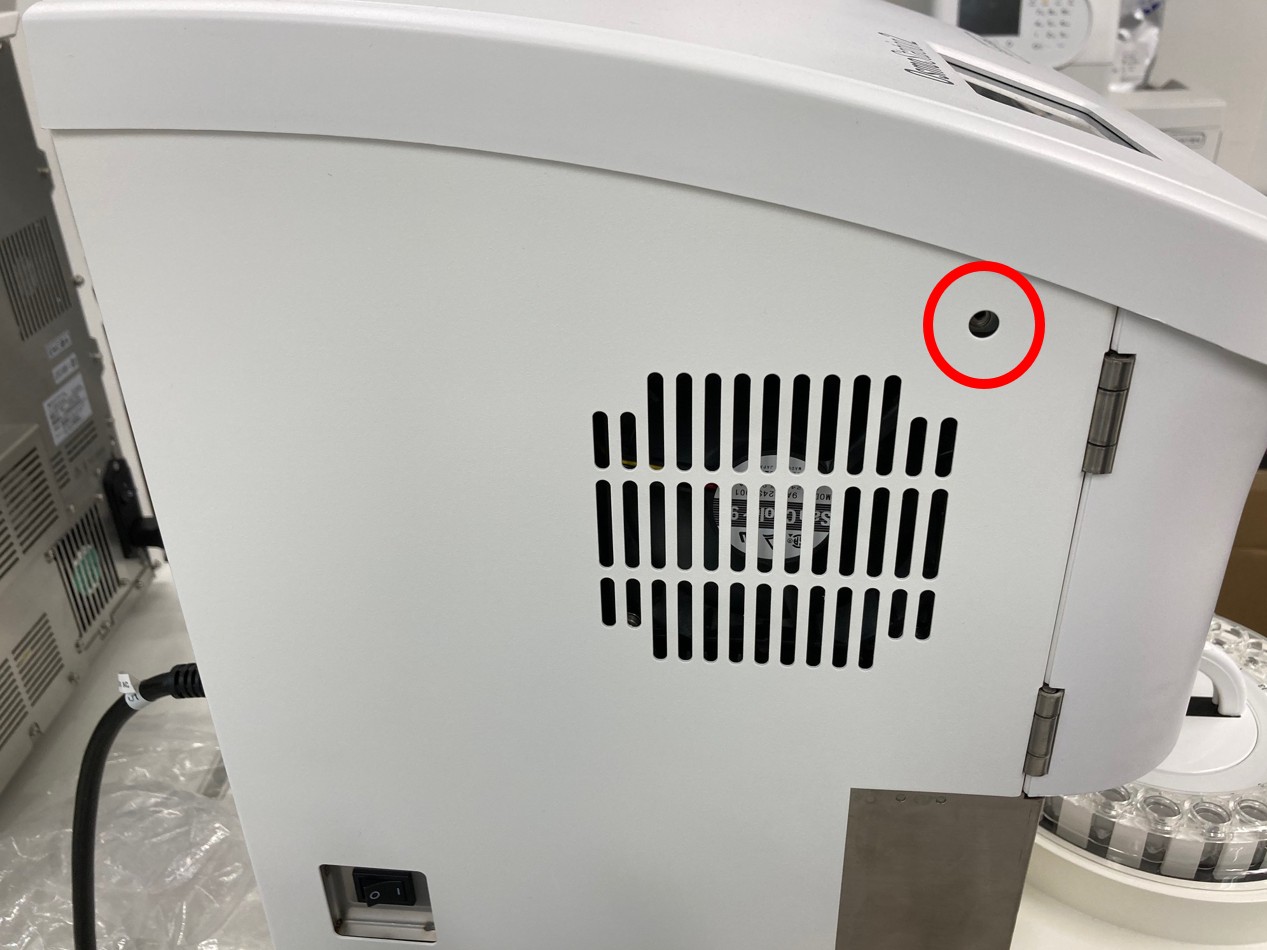

ステップ1 — 固定ねじ（左側面上）が付いている場合は、プラスドライバーで外します

ステップ1 — トップカバーを開けます

ステップ1 — フロントカバーを開けて測定部の場所を確認します

STEP.2 測定センサを清掃する

ステップ2 — 測定部の上のケーブルクリップのタブを手前に引き、測定センサのケーブルを外します

ステップ2 — 測定センサの上部を両手の指でつまみ、ゆっくりとまっすぐ上に引き抜きます　　　　　　　　　　　　　　　　　　　　　　　※測定センサの先端は壊れやすいため、慎重に取り扱ってください　　　　　　　　　　　　　　　　　　　　　　　　　　※抜き取りが固い場合は、センサを少し回転させてから抜き取ります

ステップ2 — 測定センサの先端をガーゼ、もしくは綿棒で軽く拭きます　　　　　　　　　　　　　　　　　　　　　　　　　　　　※測定センサに灰色のパイプが付いた状態で抜き取られている場合は、パイプを外して清掃します

ステップ2 — 測定センサをセンサポートに置きます

STEP.3 測定セルを清掃する

ステップ3 — 灰色のパイプをピンセットでゆっくりとまっすぐ測定部から抜き取ります　　　　　　　　　　　　　　　　　　　　　　※測定セルの壁は壊れやすいため、必ずピンセットを使用します

ステップ3 — 取り外した灰色のパイプをアルコールで清掃します

ステップ3 — 細い綿棒を精製水で湿らせ、セル内を清掃します　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※付属品ケース内に専用の細い綿棒があります。セルは割れやすいため、無理に綿棒を入れないでください

ステップ3 — クリーナAの細線部を測定セルの穴に入れ、軽く当たるところまで押し込みましたら上下に動かして内部を清掃します

STEP.4 測定センサを戻しカバーを閉じる

ステップ4 — パイプをセル穴に入れます

ステップ4 — 測定センサをまっすぐゆっくりと奥まで入れます。「カチッ」となるところまで押し込みます。次に、測定センサのケーブルを元通りクリップにセットし、タブを閉じます

ステップ4 — 測定センサが正しい位置まで挿し込んであることを確認します

ステップ4 — フロントカバー、トップカバーを閉じます。固定ネジをプラスドライバーで締めます。測定を再開しエラーが再発する場合は、アークレイお客様相談室にご連絡ください
