T457

送液不良

感染をふせぐために保護手袋をつけてください

作業時間10分

難易度★★☆

測定開始後の送液で溶離液の圧力が規定値以上にならない場合に発生します

チェックポイント

チェックポイント

溶離液の残量とチューブ内の気泡を確認

STEP.1 試薬の残量を確認する

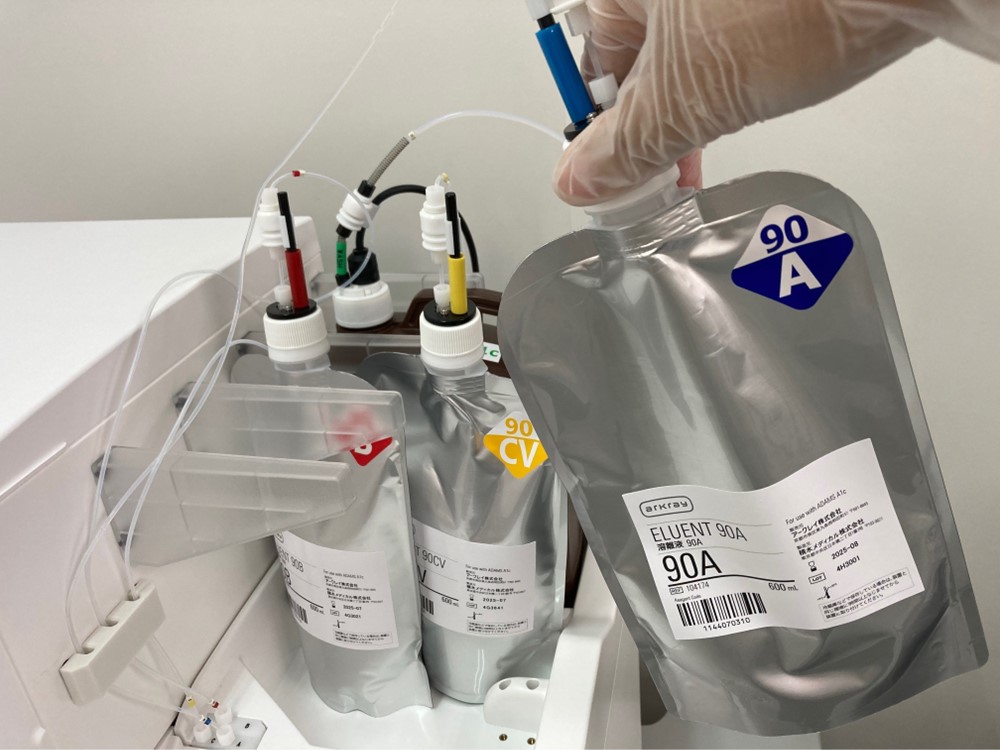

ステップ1 — 溶離液A,B,CVを手で持ち、実際の試薬残量を確認します。少なければ交換します

STEP.2 溶離液A,B,CVのチューブ内の気泡を確認する

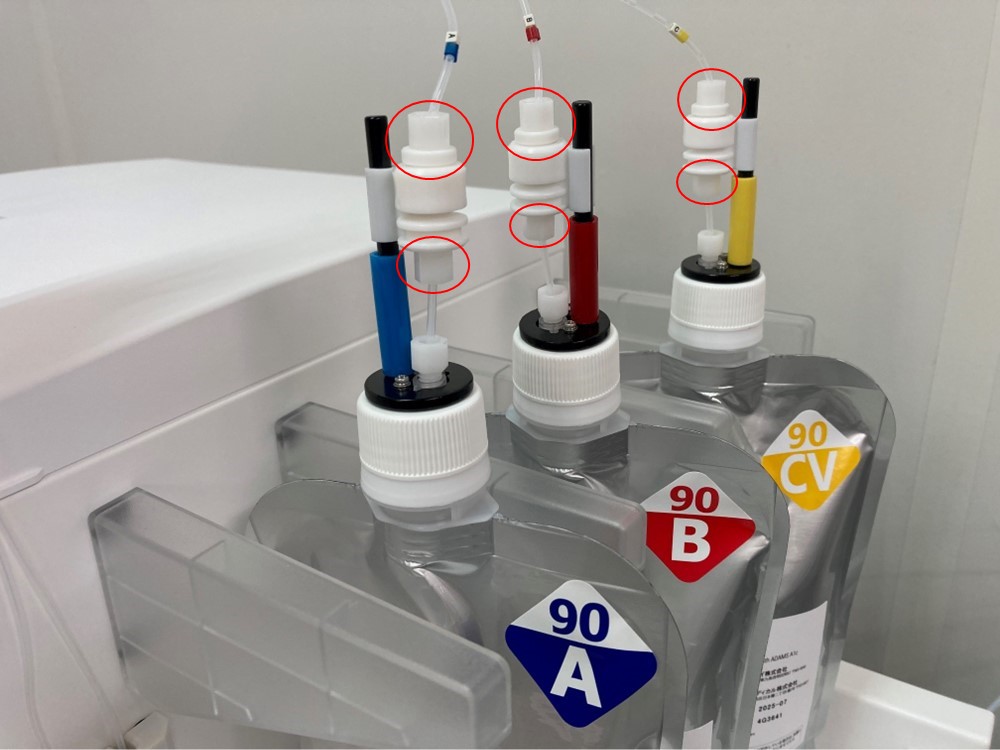

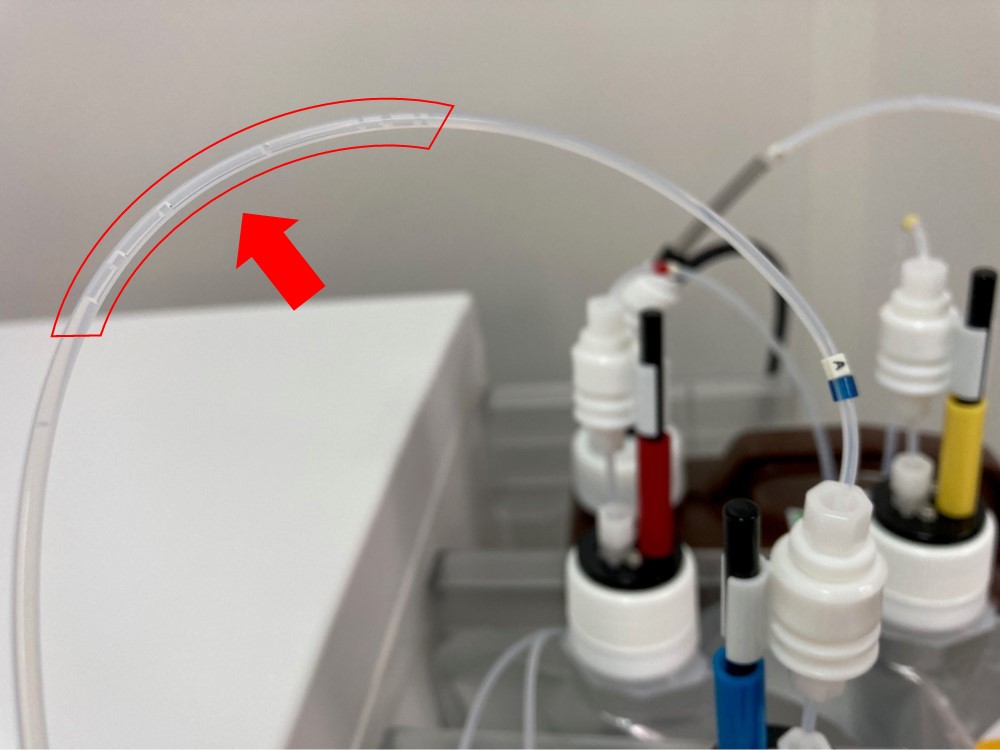

ステップ2 — 溶離液A,B,CVの上側のチューブ内に気泡があるか確認します

ステップ2 — 気泡がある場合はフィルタホルダ部（赤丸）のジョイントを締めます

STEP.3 エア抜きをする

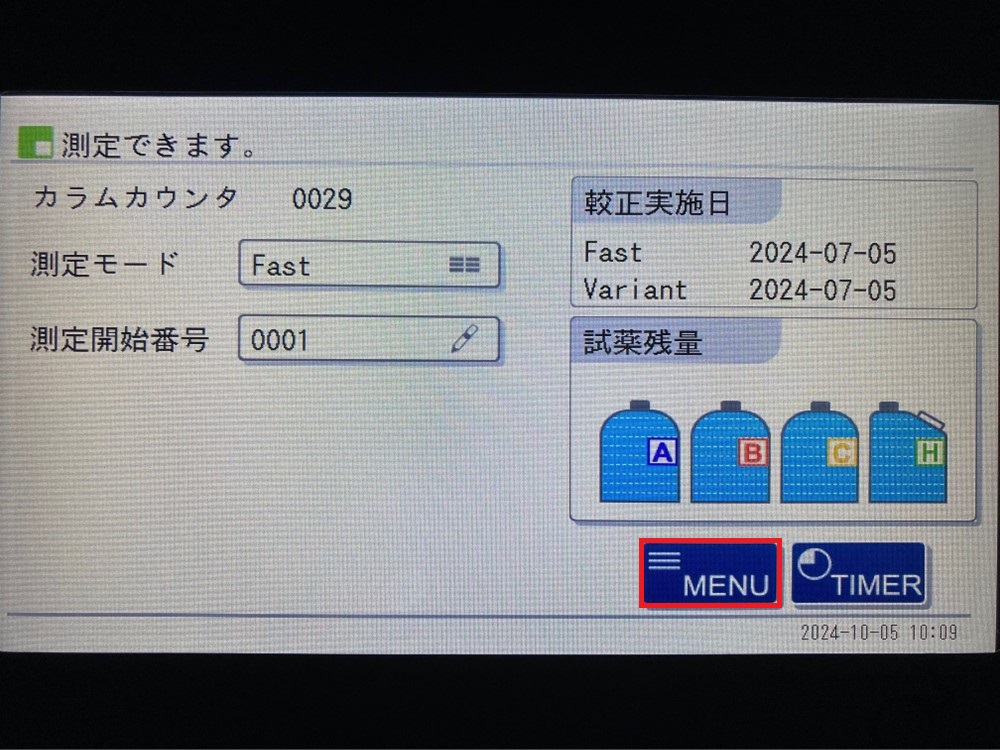

ステップ3 — [MENU]を押します

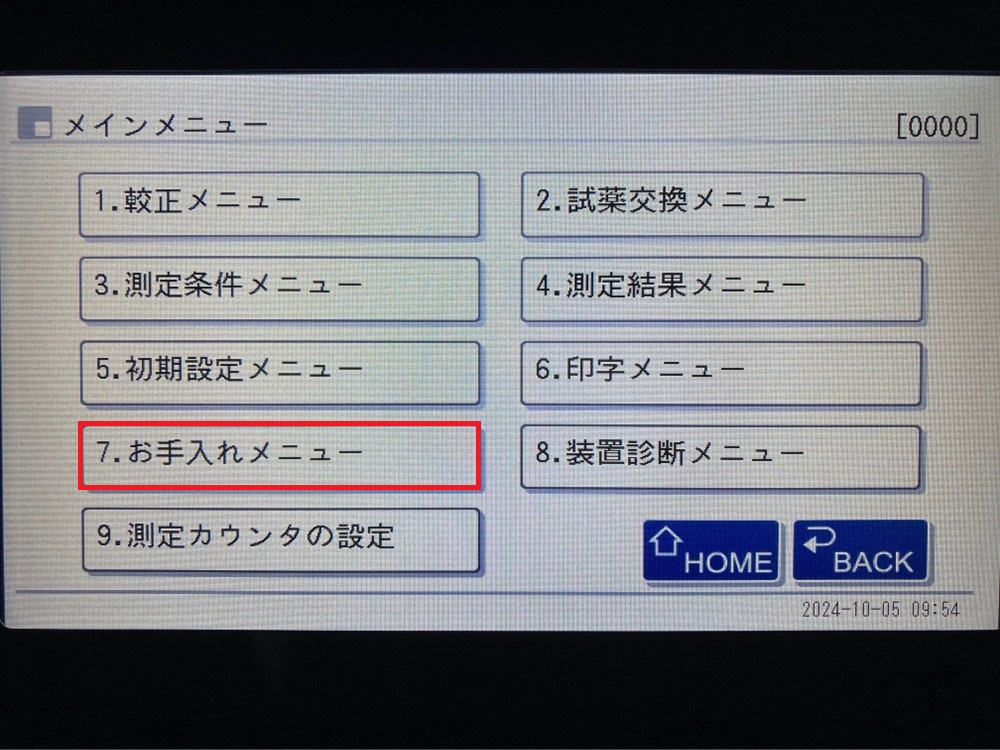

ステップ3 — [7.お手入れメニュー]を押します

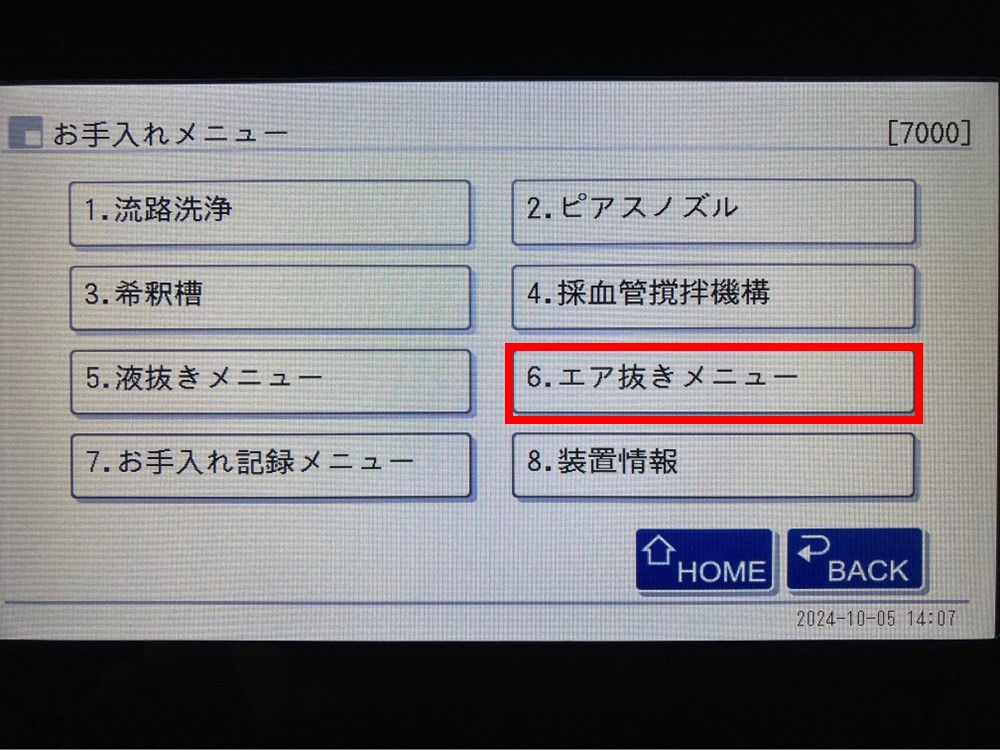

ステップ3 — [6.エア抜きメニュー]を押します

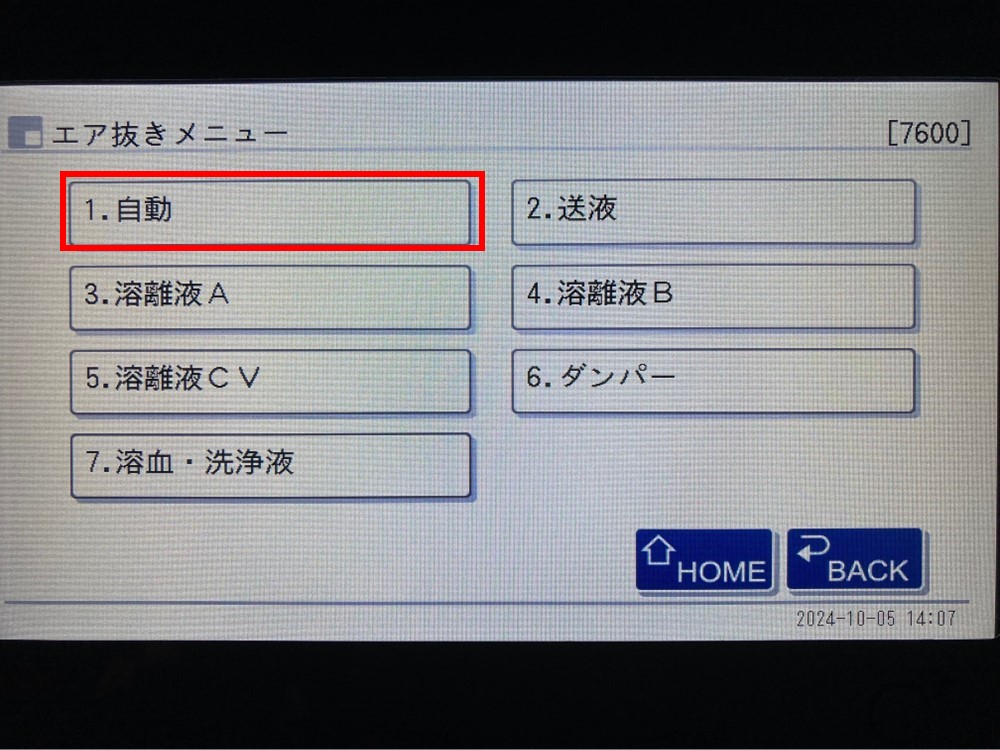

ステップ3 — [1.自動]を押します。終了後に続いてSTEP.4で送液を実施します

STEP.4 送液を実施する

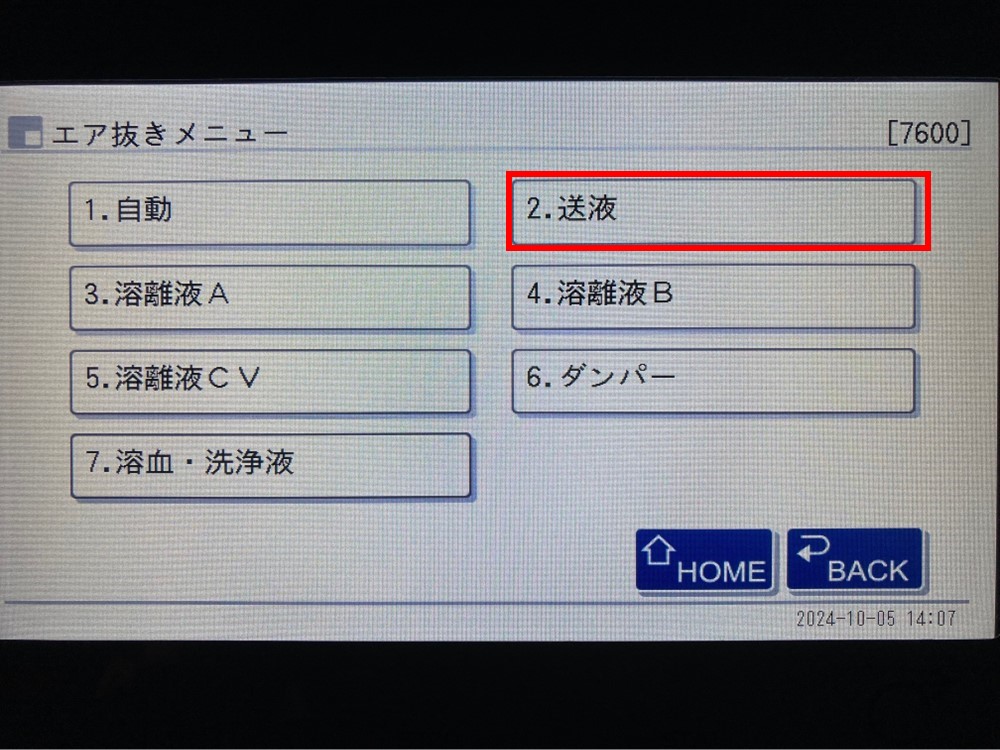

ステップ4 — 圧力が上昇することを確認するため、[2.送液]を押します

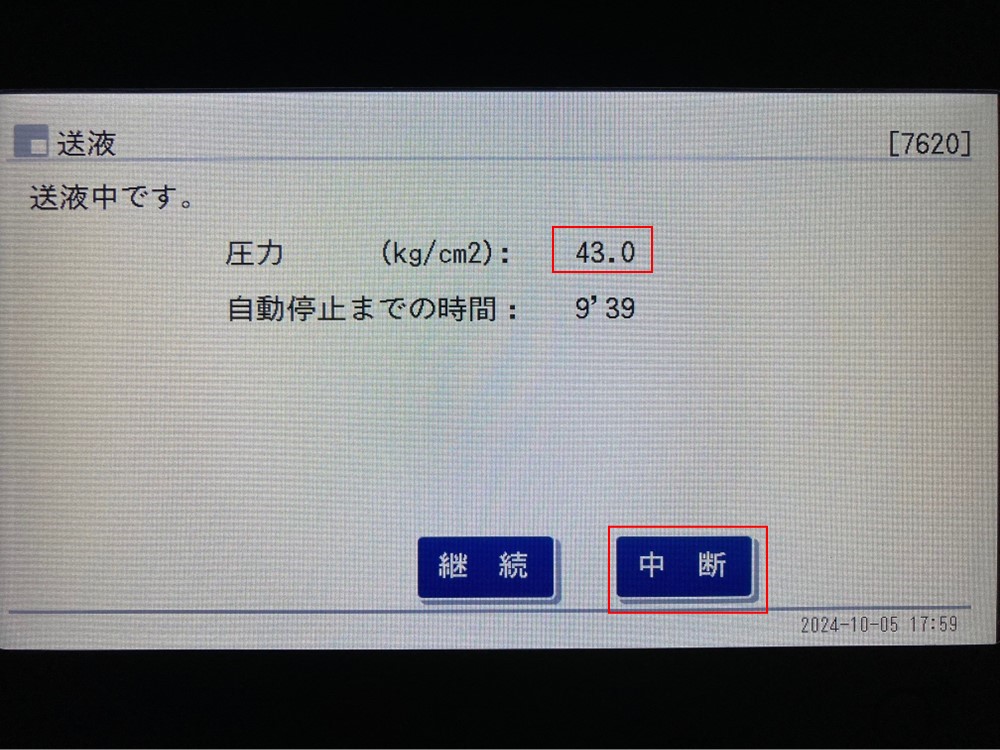

ステップ4 — 圧力が40kg/cm2以上になっていることを確認し[中断]を押します。
その後、[HOME]を押して待機画面に戻ります

チェックポイント

溶離液チャンバーの試薬残量を確認

STEP.1 右側面カバーを開ける

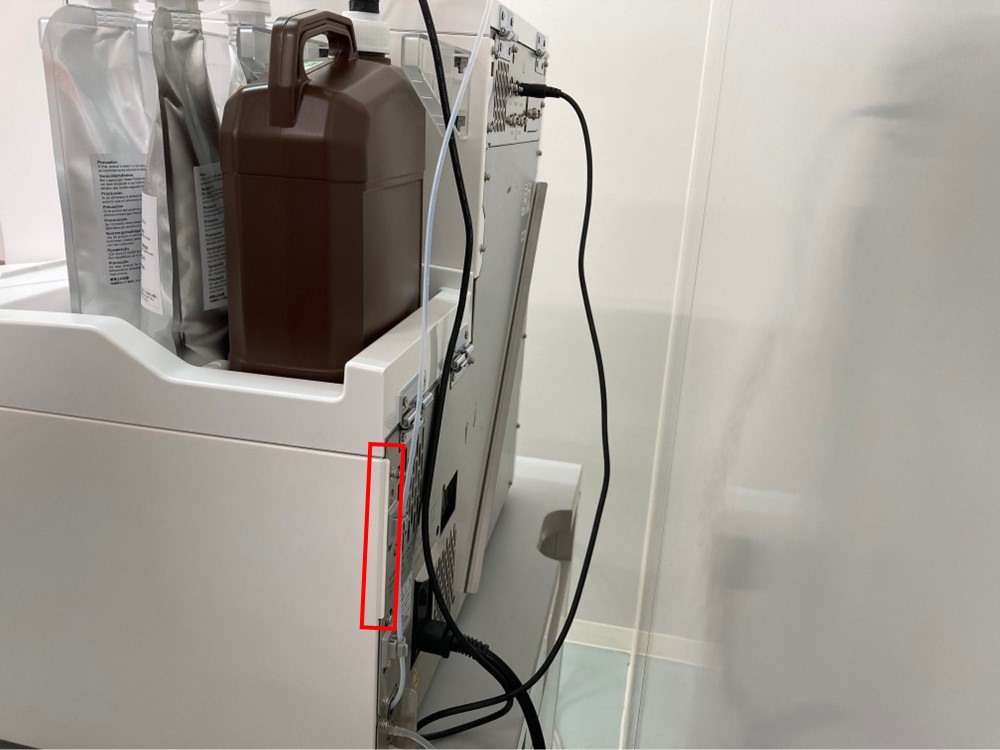

ステップ1 — 右側面の背部にある、右側面カバーの突起状個所を確認し、次の手順でカバーを開きます

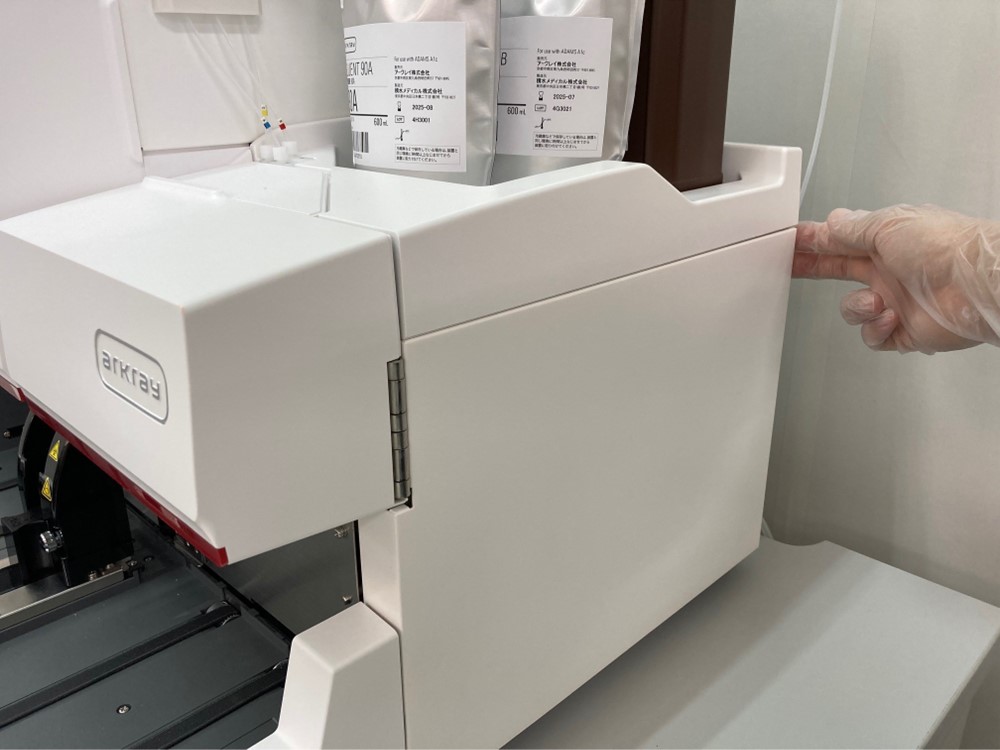

ステップ1 — 右側面カバーの突起状個所に手をかけます

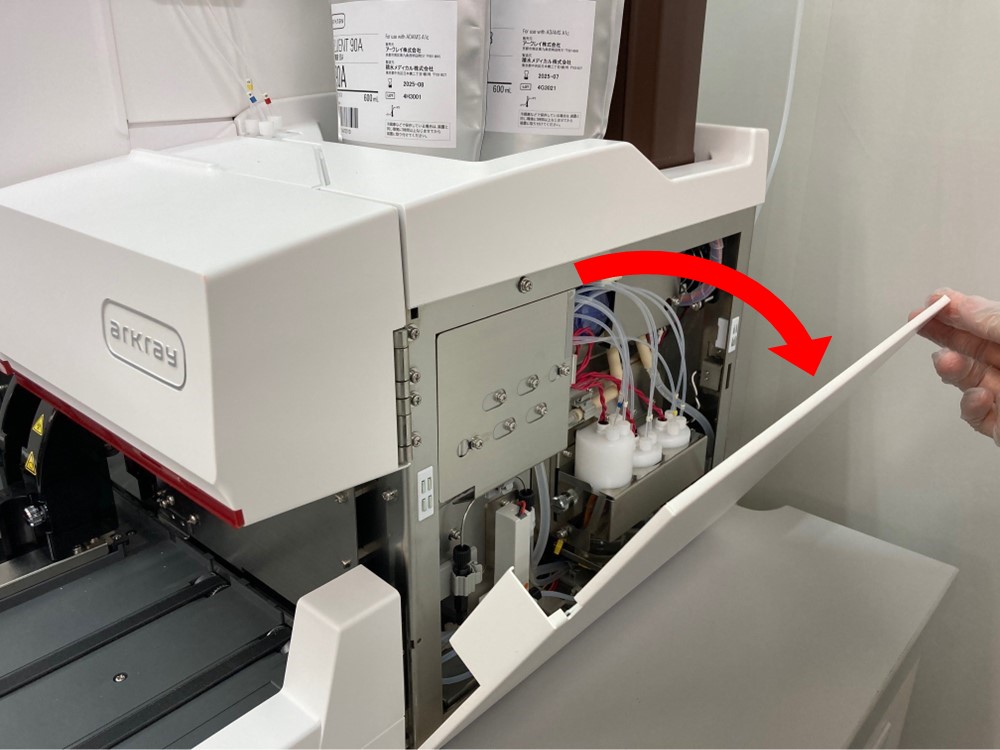

ステップ1 — 右側面カバーは磁石で付いていますので、引いて開けます。

STEP.2 溶離液チャンバー内が液で満たされているか確認する

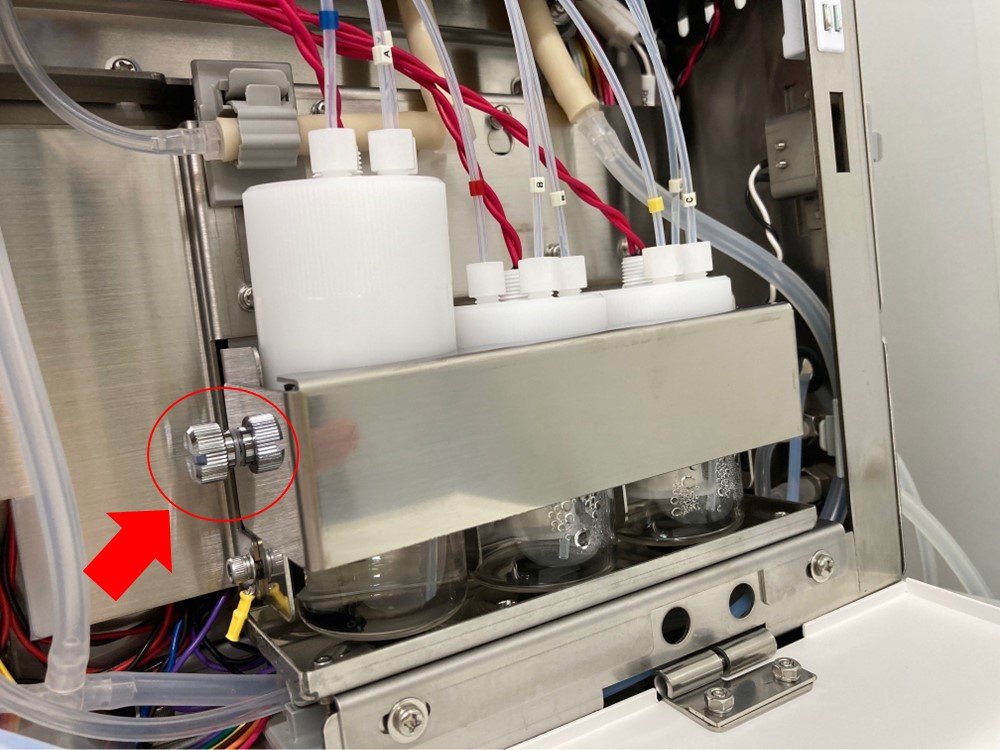

ステップ2 — チャンバー固定金具のローレットねじを緩めます

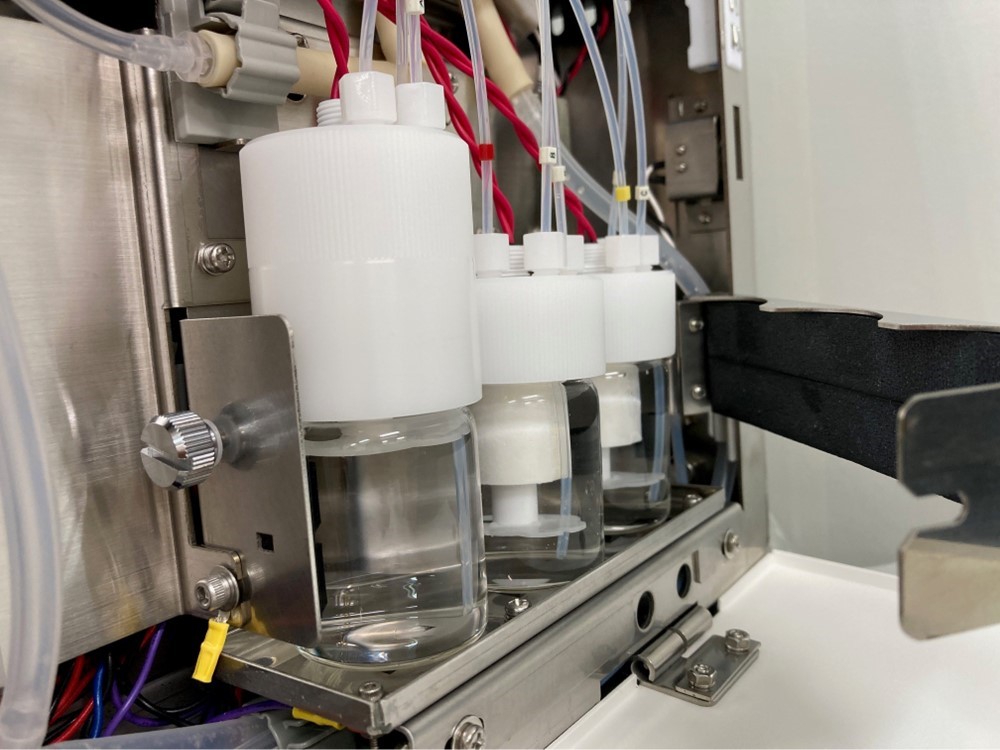

ステップ2 — チャンバー固定カバーを開きます

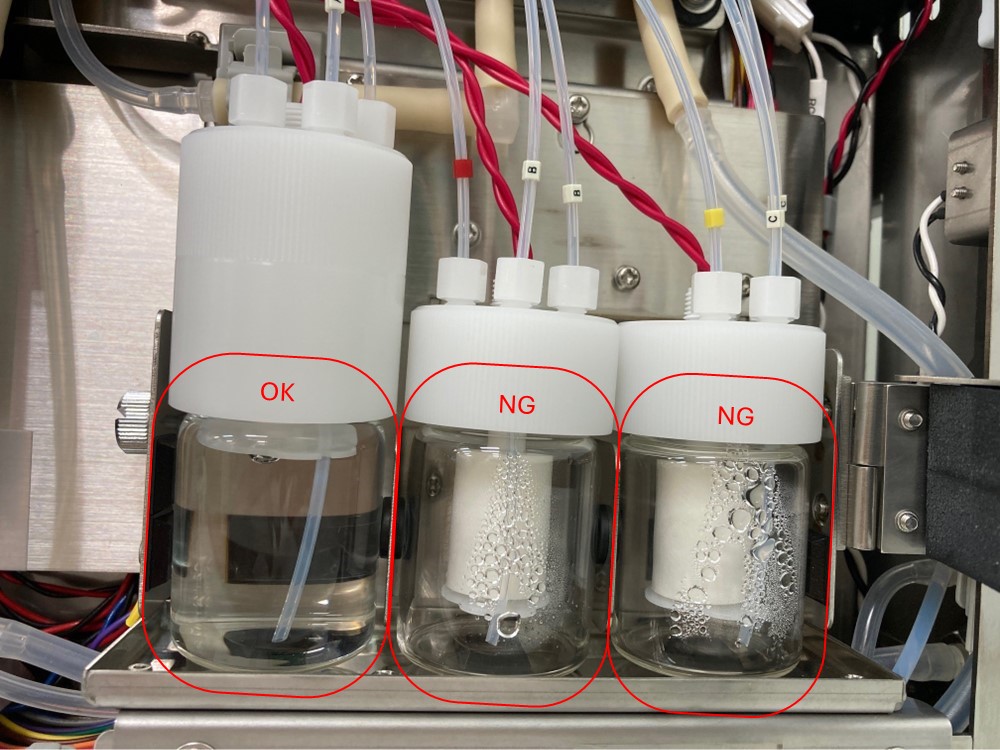

ステップ2 — チャンバー内の気泡や、周りでの結晶化、液漏れがないかを確認します。気泡混入の場合は次の手順でエア抜きを実施します

STEP.3 エア抜きをする

ステップ3 — [MENU]を押します

ステップ3 — [7.お手入れメニュー]を押します

ステップ3 — [6．エア抜きメニュー]を押します

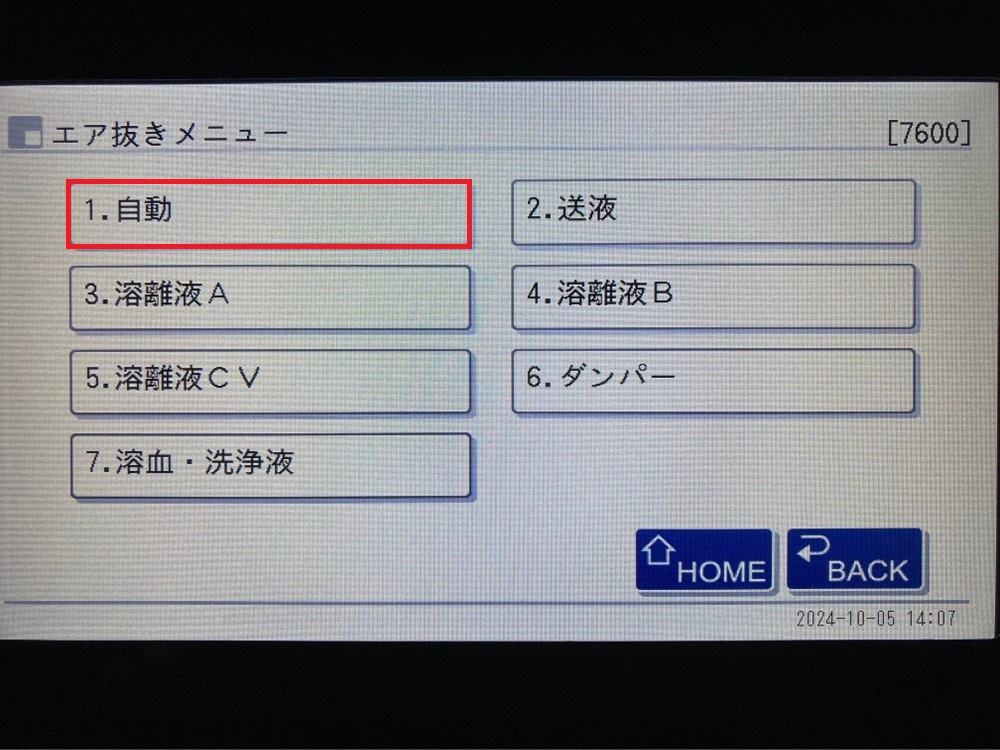

ステップ3 — [1.自動]を押します。終了後に続いてSTEP.4で送液を実施します

STEP.4 送液を実施する

ステップ4 — 圧力が上昇することを確認するため、[2.送液]を押します

ステップ4 — 圧力が40kg/cm2以上になっていることを確認し[中断]を押します。
その後、[HOME]を押して待機画面に戻ります

チェックポイント

カラムボックス内の液漏れを確認

STEP.1 前カバーを開ける

ステップ1 — 前カバーを開けます

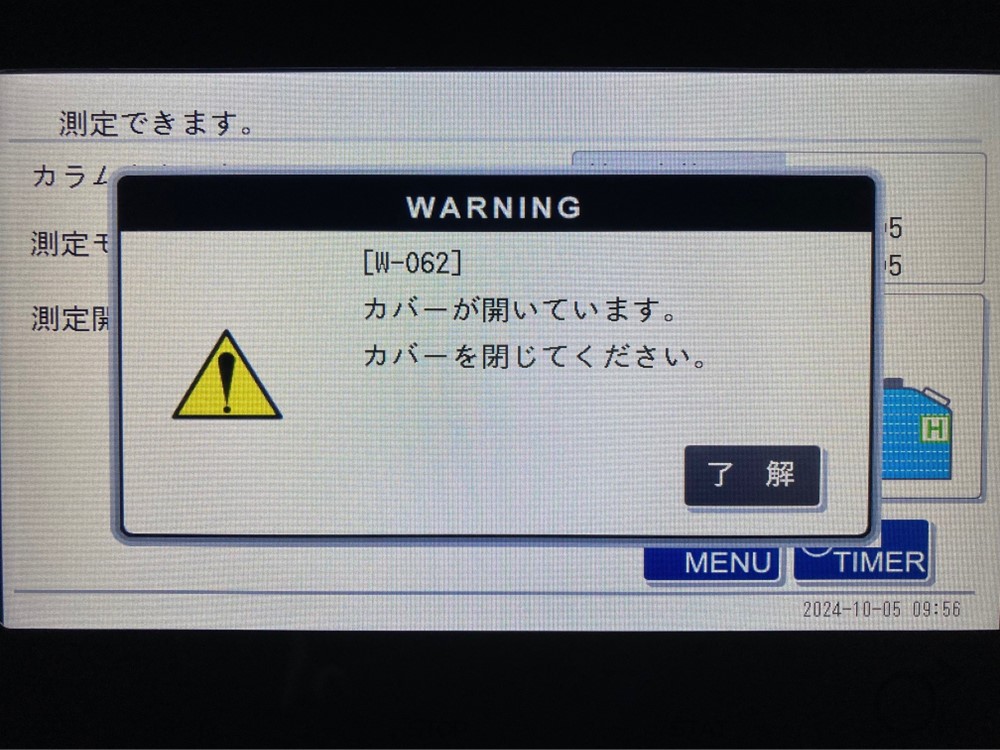

ステップ1 — 「W062カバーが開いています」が発生しますが、[了解]を押さずにそのまま続行します

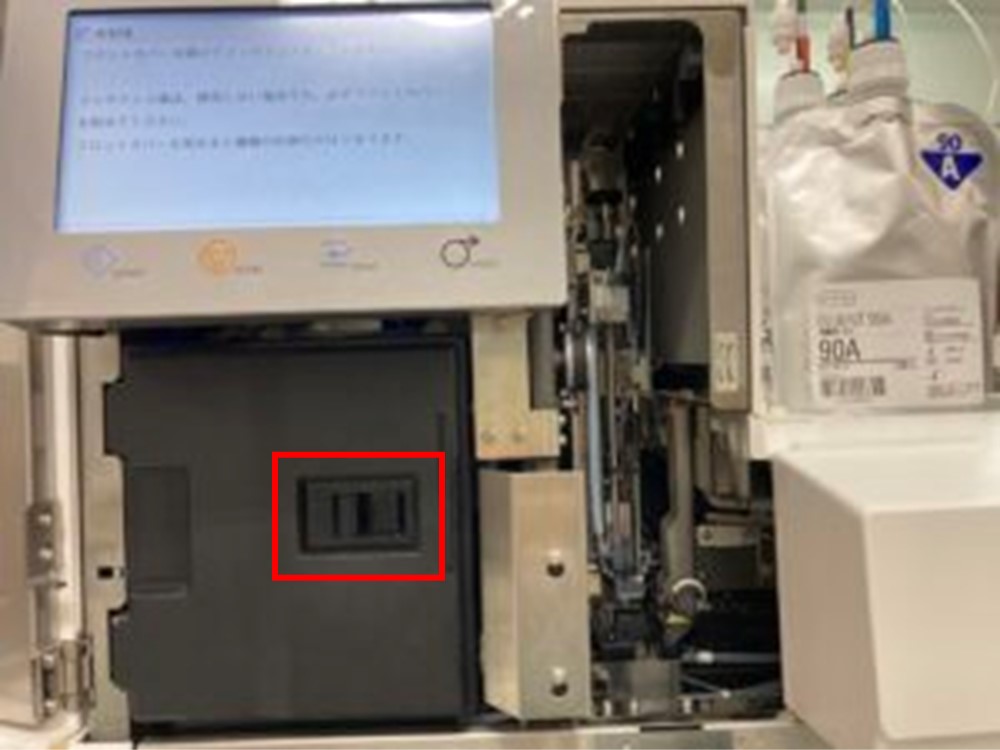

STEP.2 温調ボックス（黒色）を開ける

ステップ2

STEP.3 液漏れを確認する

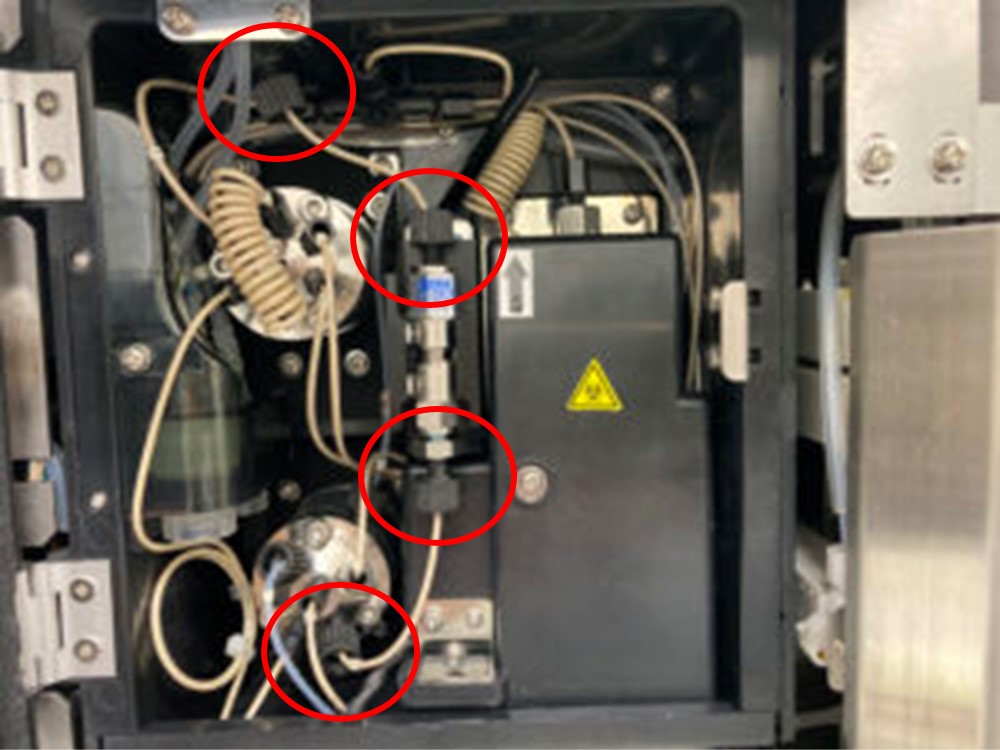

ステップ3 — 各ジョイント部の液漏れの有無を確認します

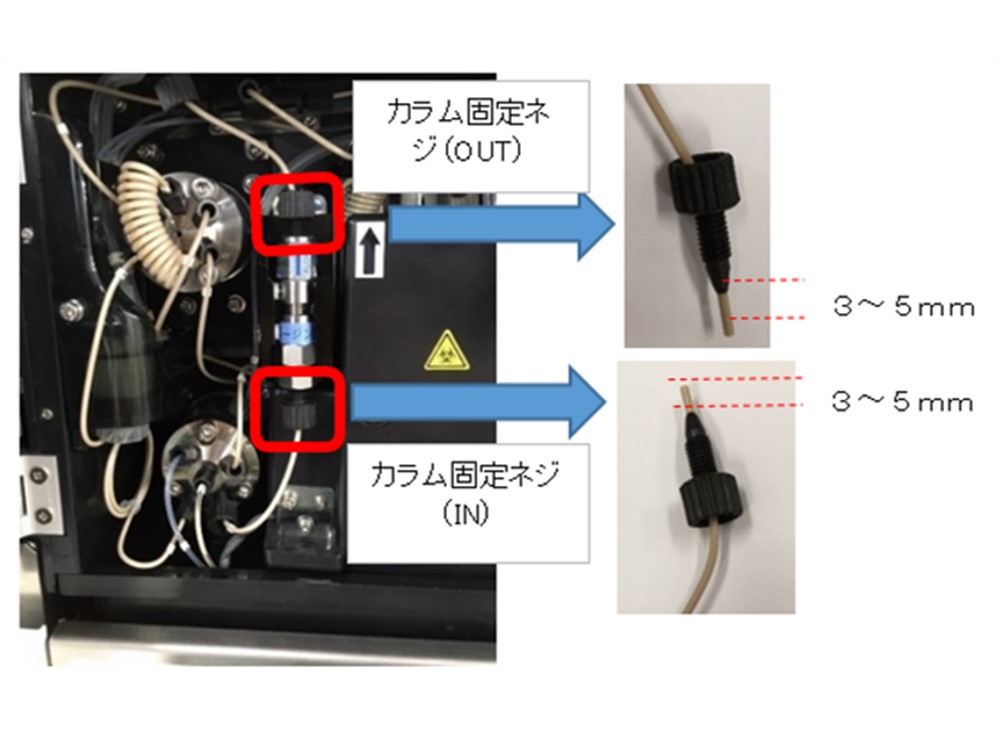

ステップ3 — カラムから液漏れしている場合は、カラム固定ネジ(IN側とOUT側)を外し、固定ネジからチューブが3～5㎜出ている事を確認します。チューブが十分に出ていない場合は、カラム固定ネジを動かしチューブを出します

STEP.4 W062を解除する

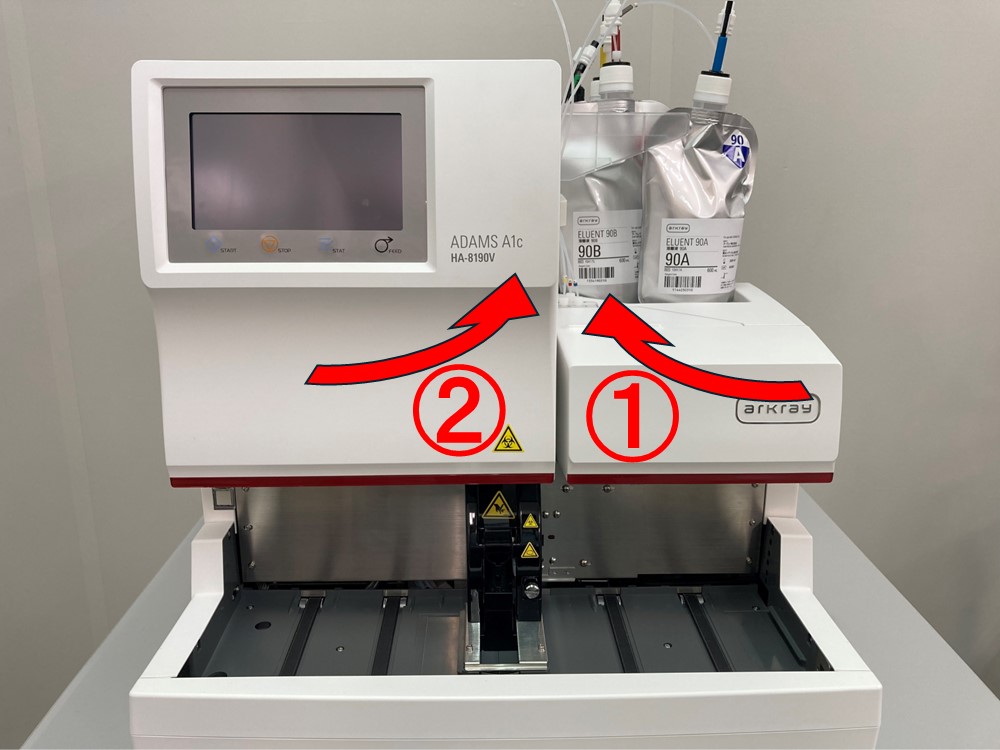

ステップ4 — 温調ボックス（黒色）と前カバーを閉めます

ステップ4 — [了解]を押してW062を解除します

STEP.5 エア抜きをする

ステップ5 — [MENU]を押します

ステップ5 — [7.お手入れメニュー]を押します

ステップ5 — [6．エア抜きメニュー]を押します

ステップ5 — [1.自動]を押します。終了後に[HOME]を押して待機画面に戻ります

管理番号：AIC250129-12A
