T352

ドレイン流路異常

感染を防ぐために保護手袋をつけてください

作業時間10分

難易度★★☆

希釈槽で液あふれを検知したときに発生します。「了解」ボタンを押す前に次のポイントをご確認ください。

チェックポイント

チェックポイント

希釈槽の確認

STEP.1 前カバーを開ける

ステップ1 — エラー表示のまま前カバーを開けます

ステップ1 — 赤枠の希釈槽を次の手順に沿って確認します

STEP.2 希釈槽カバーの濡れを確認する

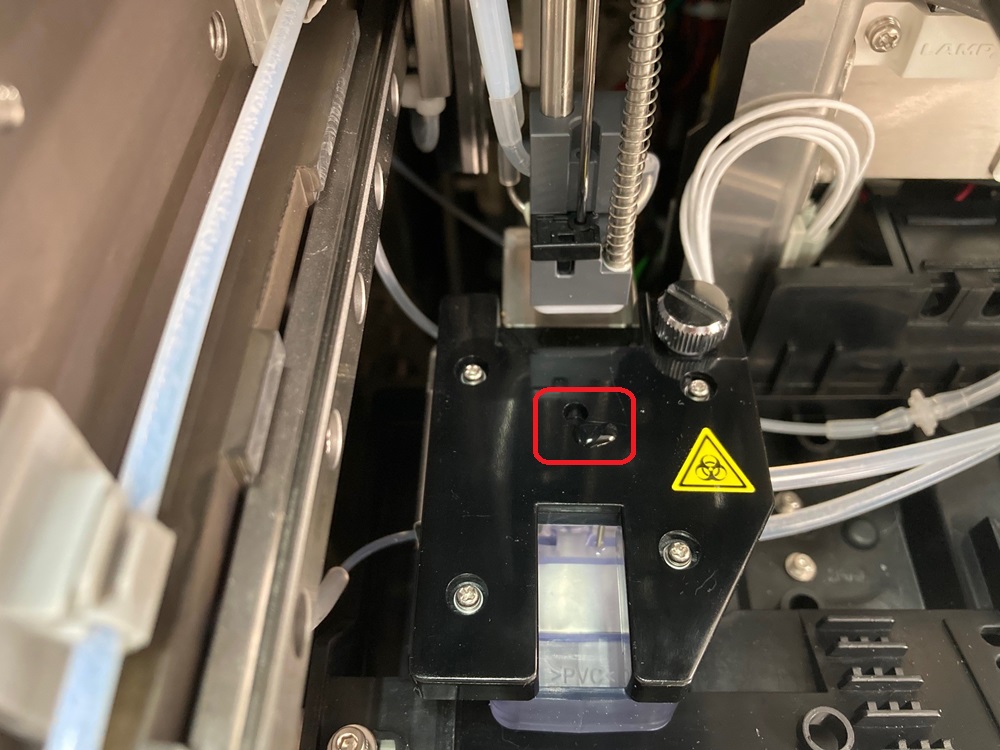

ステップ2 — 悪い状態(液濡れあり)
拭き取ります

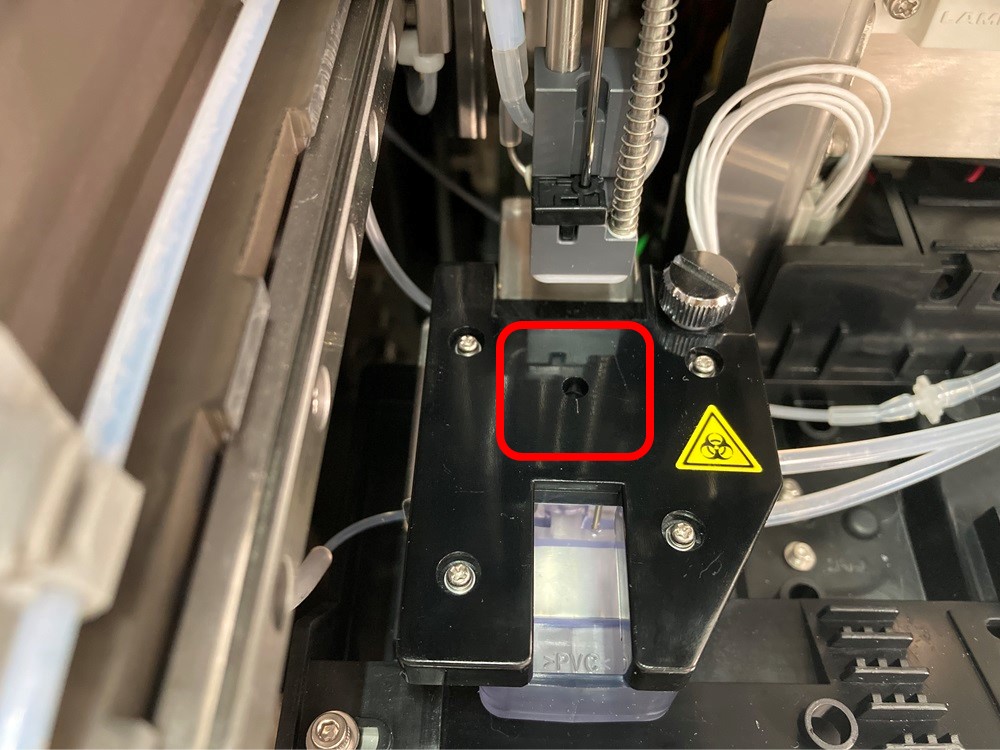

ステップ2 — 良い状態(液濡れなし)

STEP.3 希釈槽カバー裏側の濡れを確認する

ステップ3 — 赤枠のねじを手で緩めてカバーを上に持ち上げ、裏返します

ステップ3 — 悪い状態(液濡れあり)
拭き取り、清掃します

ステップ3 — 良い状態(液濡れなし)

ステップ3 — カバーを元に戻し、ねじを手で締めます

STEP.4 エラーを解除する

ステップ4 — 前カバーを戻し、了解を押します。エラーが再発する場合は、チェックポイント2へ進みます

【動画】希釈槽の清掃方法

チェックポイント

溶血洗浄液90Hの流路確認

STEP.1 溶血洗浄液90Hの流路の気泡有無を確認する

ステップ1 — 赤枠の溶血洗浄液90Hのチューブを確認します

ステップ1 — 悪い状態(気泡が多く混入)

ステップ1 — 良い状態(気泡がない)

STEP.2 （気泡混入時）ボトルフィルタを交換する①

ステップ2 — スパナ、ピンセット、フィルタを準備します

ステップ2 — 黒いジョイントをスパナで回して外します

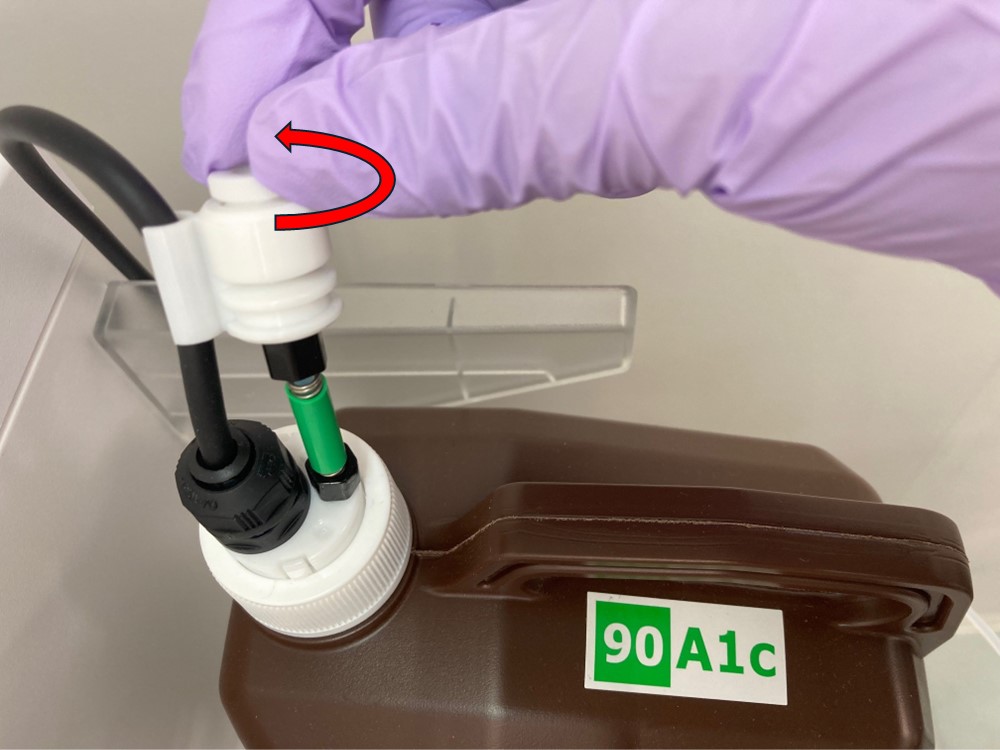

ステップ2 — 白いジョイントを手で回して外します

ステップ2 — 赤いOリングを落とさないように注意します。
もしフィルタ側に残った場合はピンセットで取り出します

STEP.3 （気泡混入時）ボトルフィルタを交換する②

ステップ3 — ピンセットでフィルタを取り出します

ステップ3 — 新しいフィルタをセットします。
中心に水平に入れます

ステップ3 — 赤いOリングをセットします

ステップ3 — 白いジョイント、黒いジョイントの順に取り付け、元に戻します。ジョイントは緩みがないようしっかり締め付けます。
エラーが解除できていない場合は、エラー解除します。エラーが再発する場合はチェックポイント3へ進みます

STEP.4 エア抜きする

ステップ4 — [MENU]を押します

ステップ4 — [7.お手入れメニュー]を押します

ステップ4 — [6.エア抜きメニュー]を押します

ステップ4 — [7.溶血･洗浄液]を実行すると、自動で停止します。停止後に[HOME]をタッチします

【動画】ボトルフィルタの交換方法

チェックポイント

ピンチバルブチューブの確認

STEP.1 前カバーを開ける

ステップ1

ステップ1 — 赤枠のピンチバルブチューブを次の手順に沿って確認します

STEP.2 3か所のチューブのはさまりを確認

ステップ2 — 悪い状態(外れている)
左に寄せてしっかりはさみこみます

ステップ2 — 良い状態(しっかりはまっている)

ステップ2 — 前カバーを戻します。エラー解除し、再発する場合はアークレイお客様相談室にご連絡ください

管理番号：AIC250129-08A
