W043

圧力が高くなりました

感染を防ぐために保護手袋をつけてください

作業時間10-60分

難易度★★☆

カラムまたは配管が詰まっている可能性があります。表示圧力が25Kg/㎠を越えていますが、測定は可能です。

チェックポイント

チェックポイント

ダミーカラムを取付けて圧力を確認

STEP.1 ダミーカラムを準備する

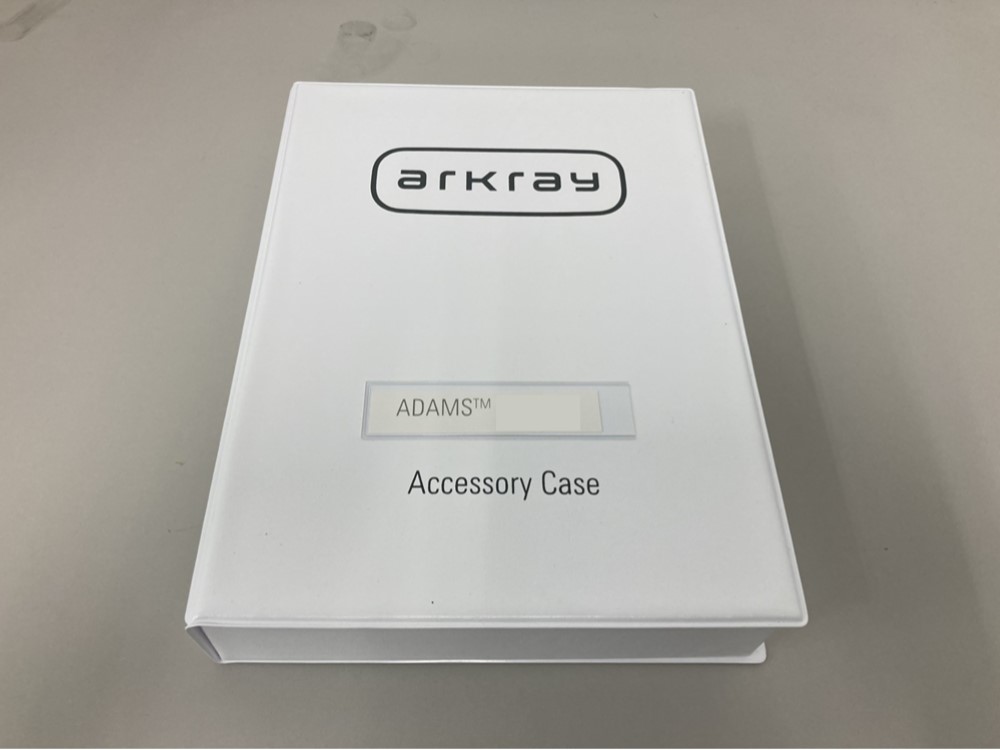

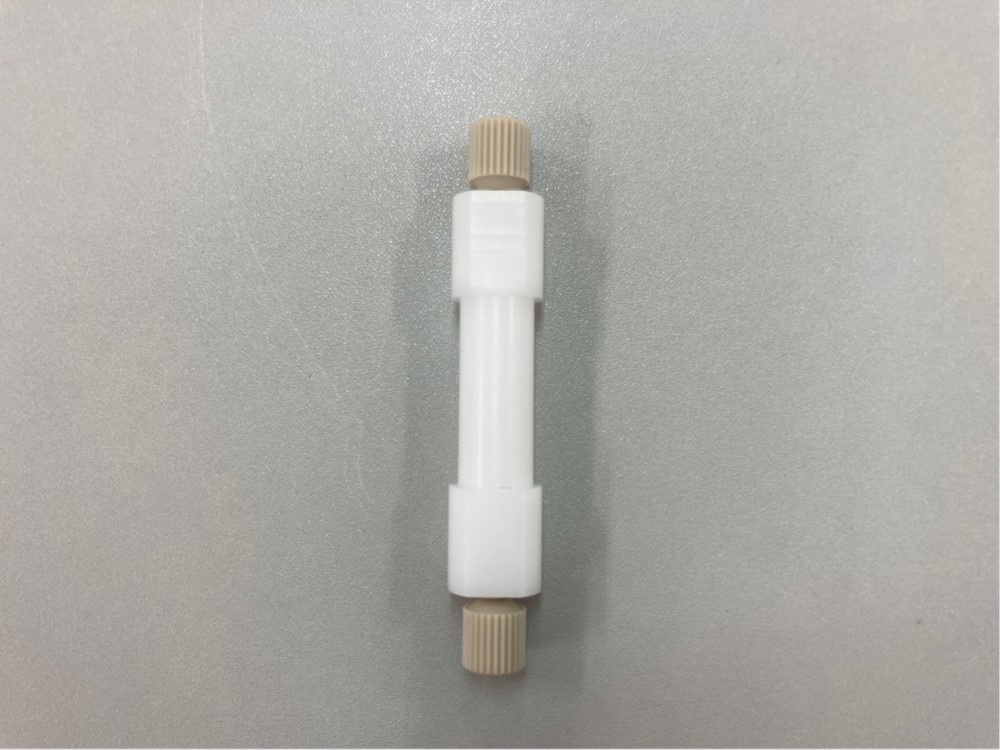

ステップ1 — 附属品が入っているアクセサリーケースにダミーカラムが入っています

ステップ1 — ダミーカラムを準備します
※ダミーカラムがない場合はチェックポイント２へ進みます

STEP.2 温調ボックスを開ける

ステップ2 — 【待機画面】でフロントカバーを開けます。「W:62 カバーが開いています。カバーを閉じてください」が表示されますが、そのまま作業を続けます

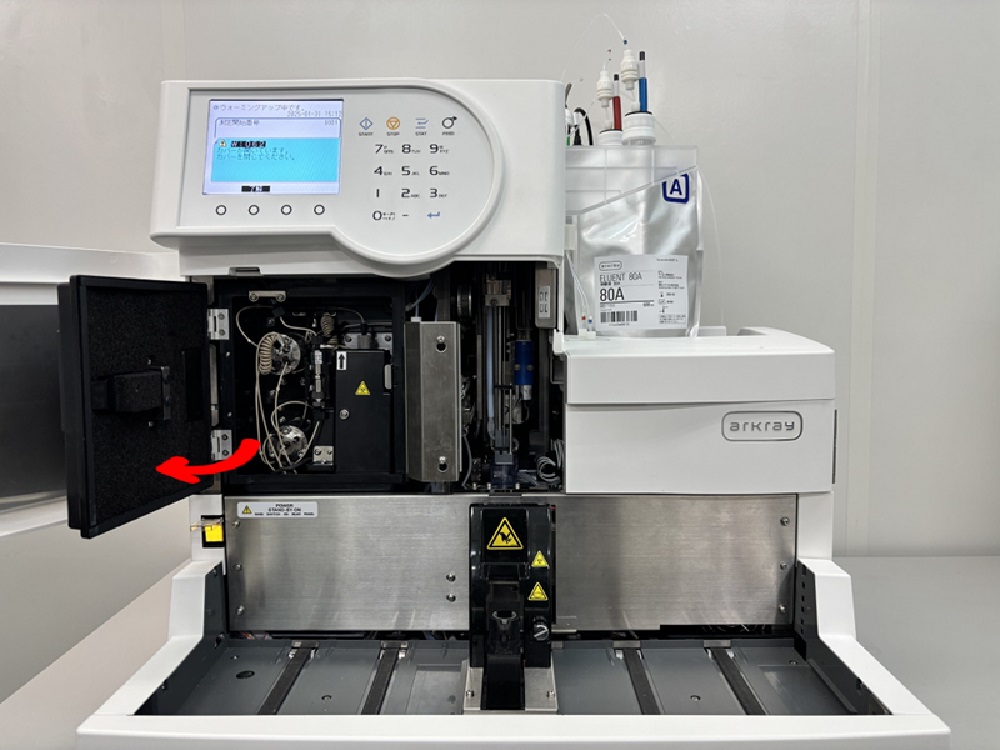

ステップ2 — 温調ボックスを開けます

ステップ2 — 温調ボックスの取っ手を左側に押して、手前に引くと開きます

STEP.3 カラムを取り外し、ダミーカラムを取り付ける

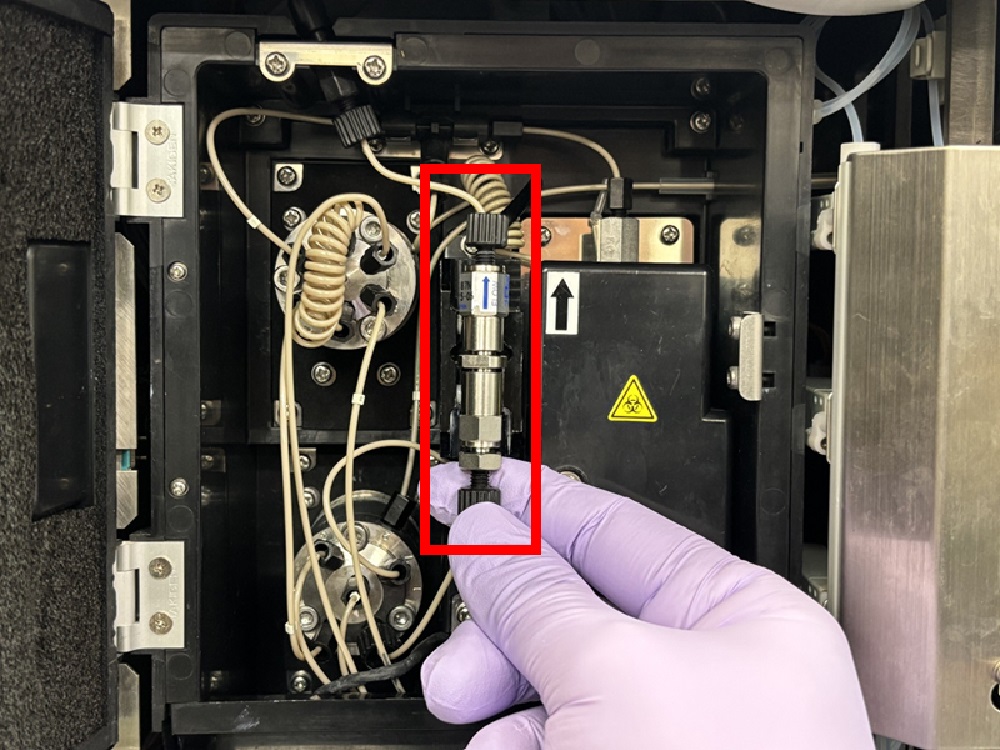

ステップ3 — 押しねじ（黒）を回してカラムを外します

ステップ3 — チューブを押しねじ（黒）から3mm以上出します

ステップ3 — ダミーカラムに押しねじ（黒）を取り付け、手で締めます（上下どちらでも取り付け可能）

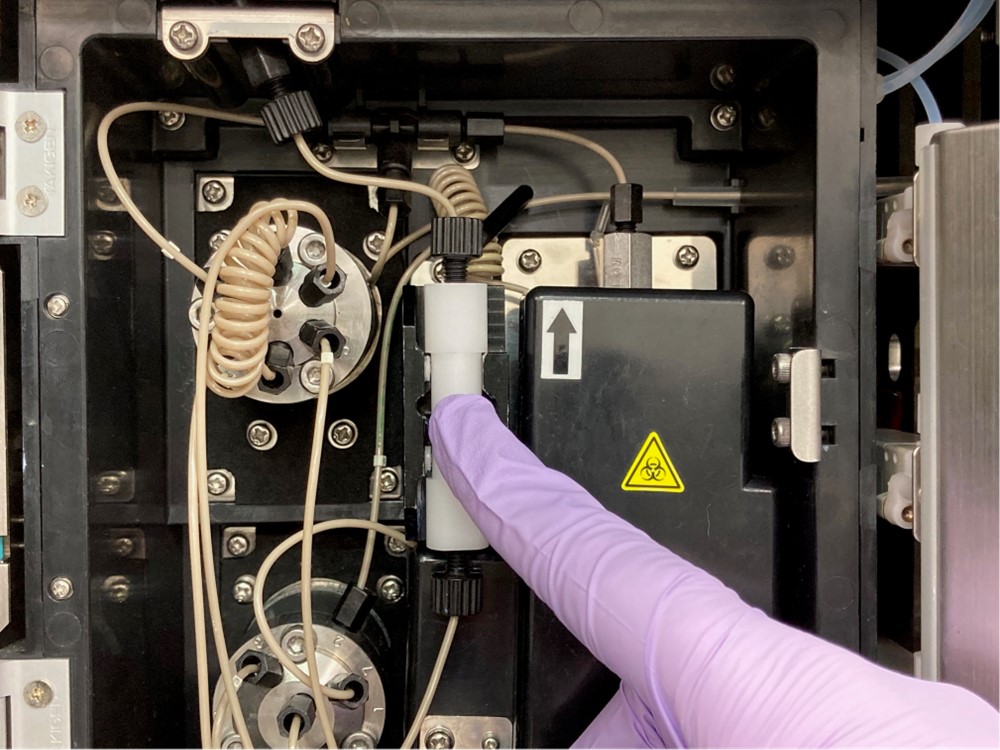

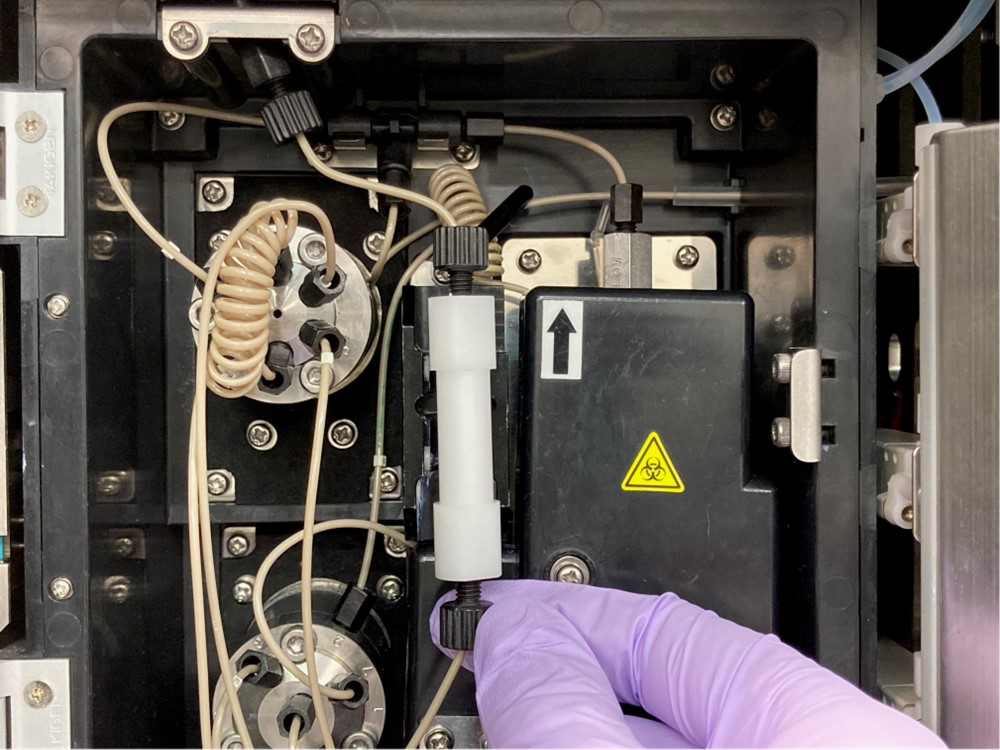

ステップ3 — ダミーカラムをカラムホルダーに取り付けます

STEP.4 温調ボックスとフロントカバーを閉じる

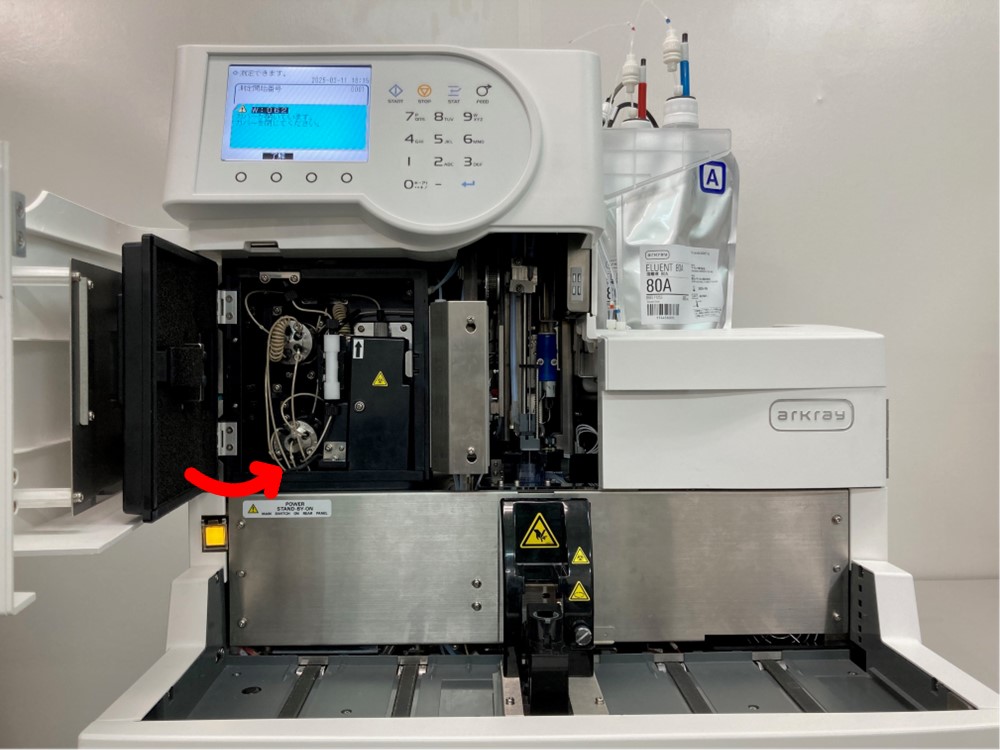

ステップ4 — 温調ボックスを閉じます

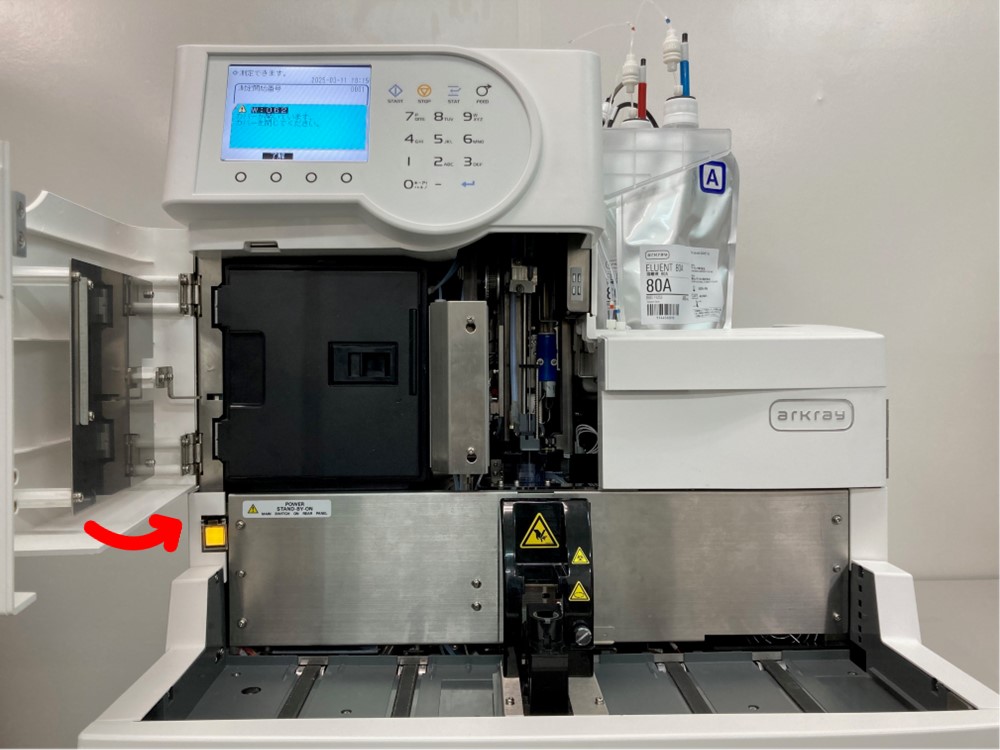

ステップ4 — フロントカバーを閉じます

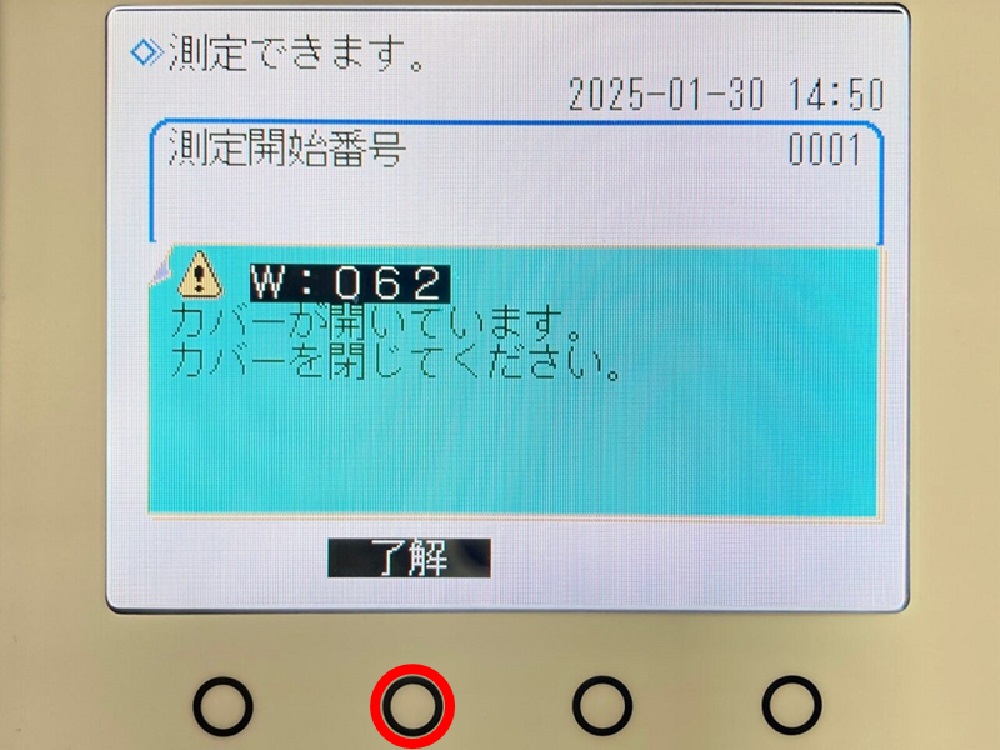

ステップ4 — ［了解］を押して復帰処理を行います

STEP.5 圧力の確認

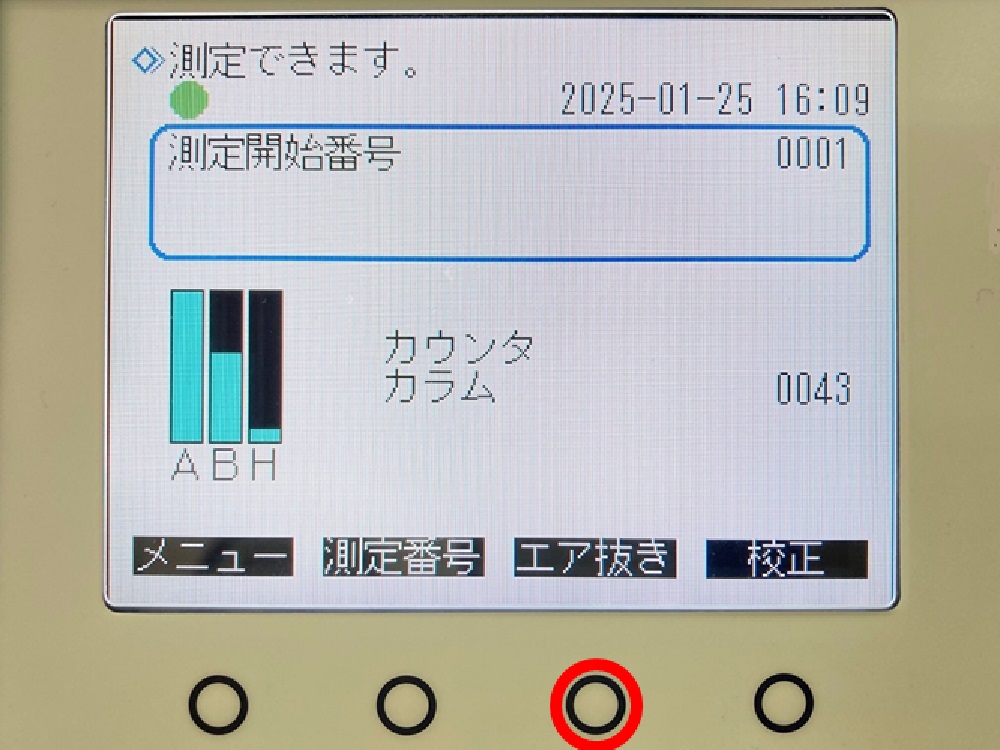

ステップ5 — 【待機画面】で［エア抜き］を押します

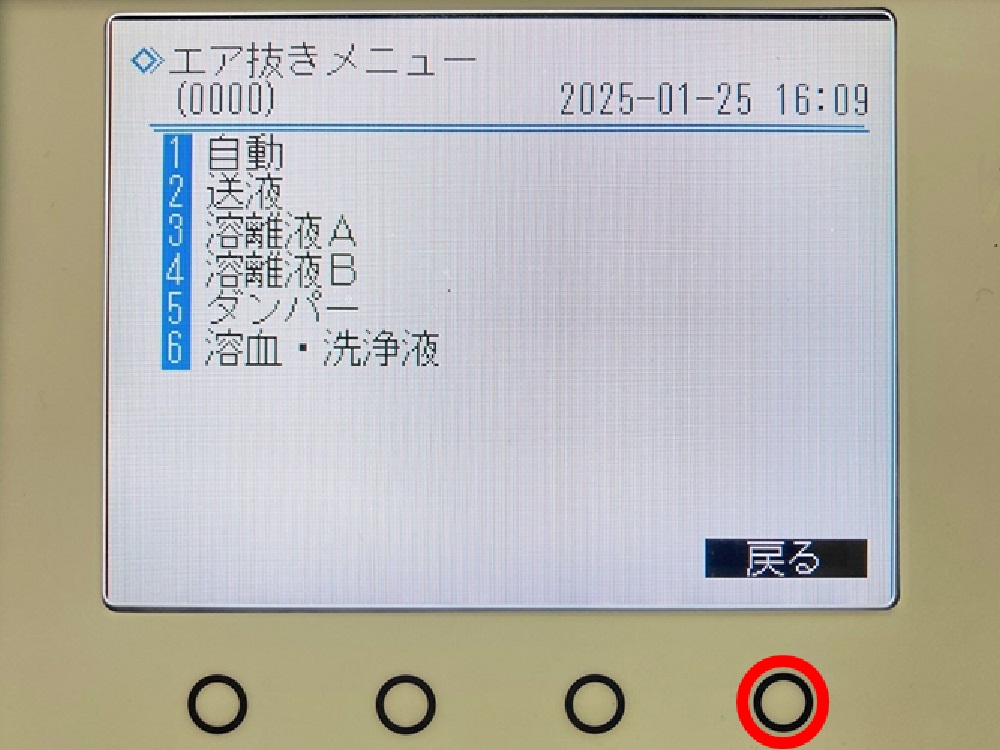

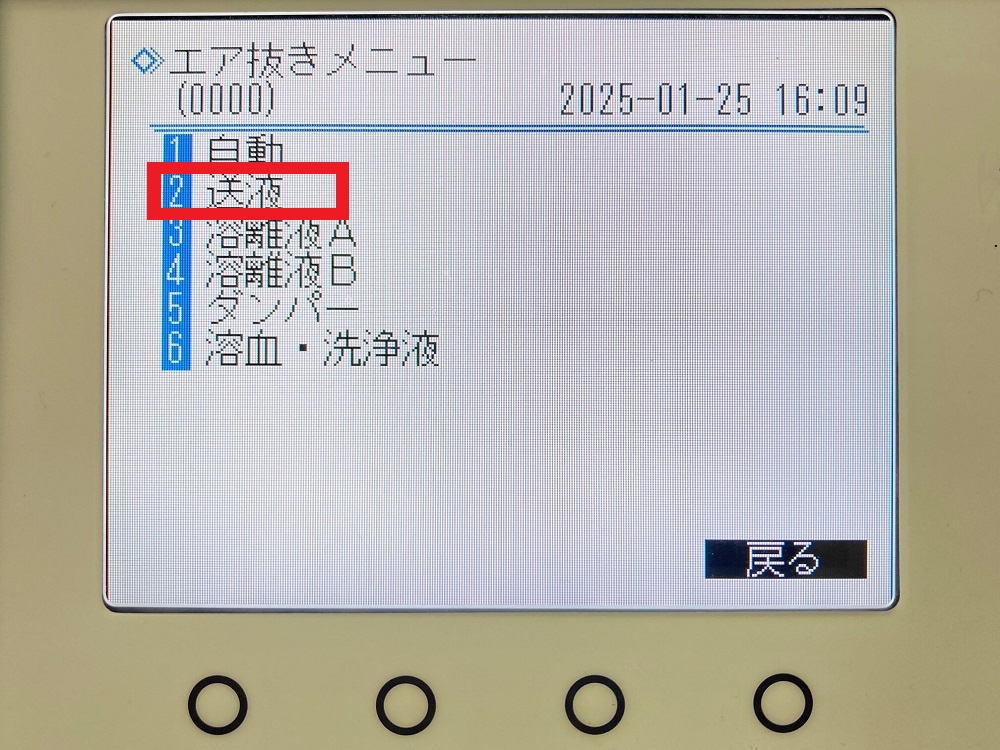

ステップ5 — 【エア抜きメニュー画面】で［2 送液］を押します

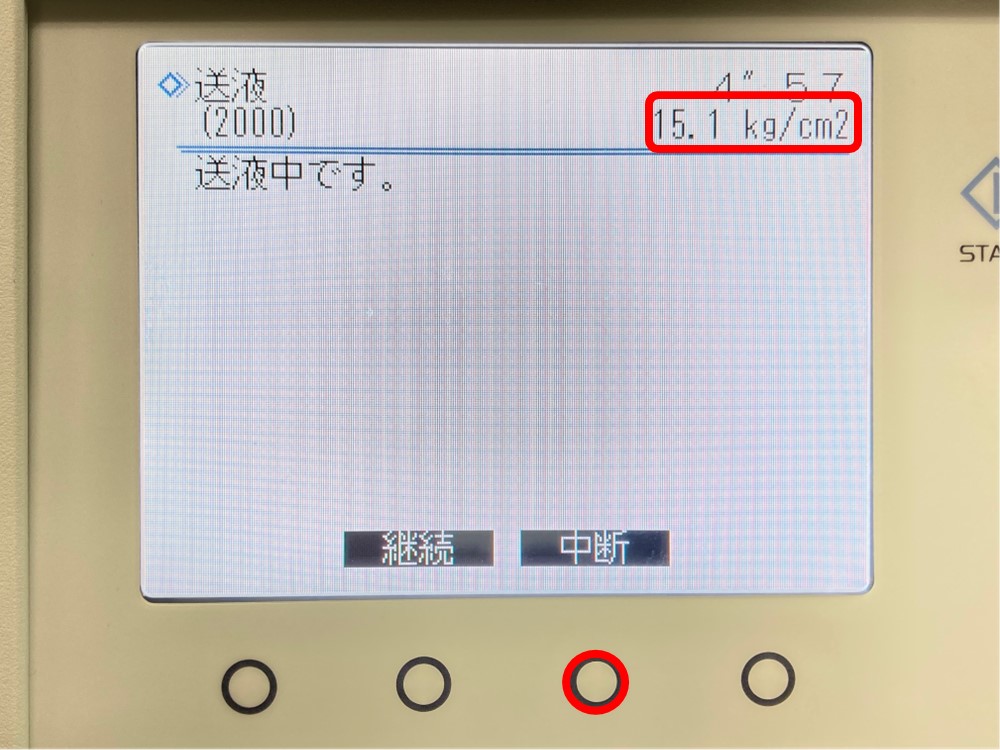

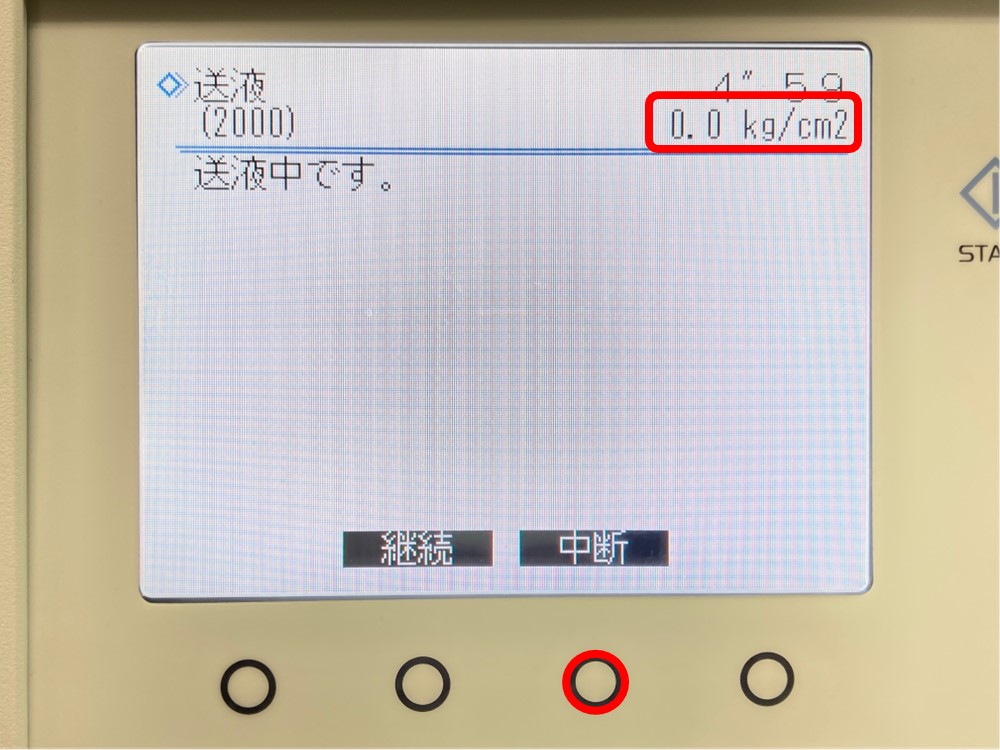

ステップ5 — 表示されている圧力を確認します。1kg/㎠よりも上がる場合はチェックポイント2へ進みます。圧力が上がらない場合はチェックポイント3へ進みます。確認後、［中断］を押します

ステップ5 — ［戻る］を押して【待機画面】に戻ります

チェックポイント

圧力が上がる場合

STEP.1 交換用チューブを準備する

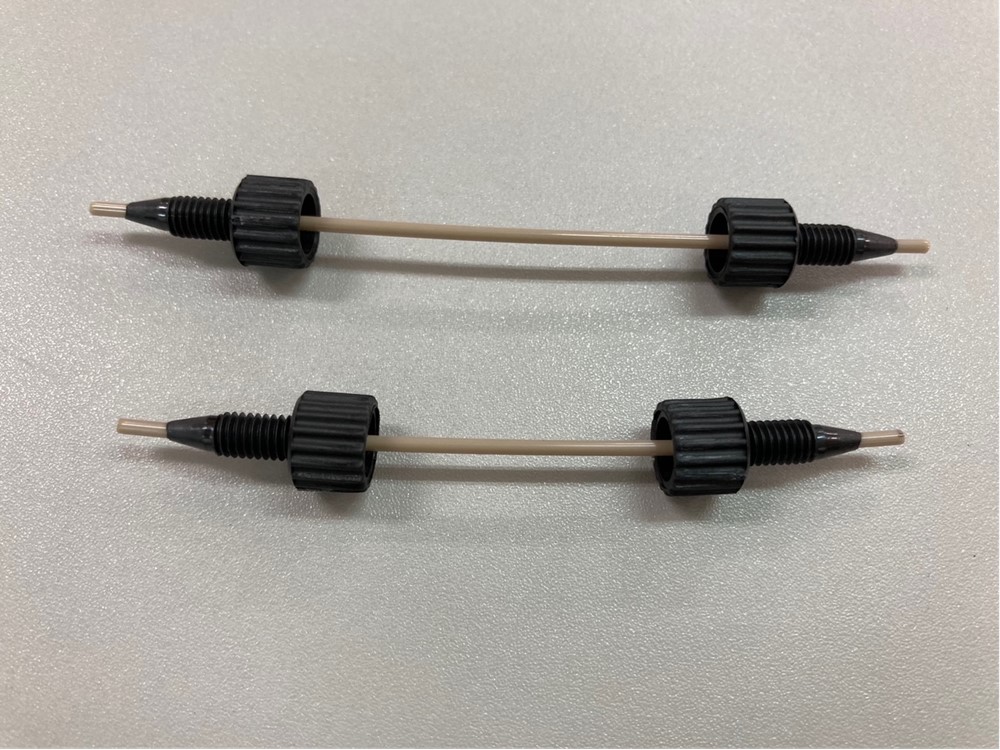

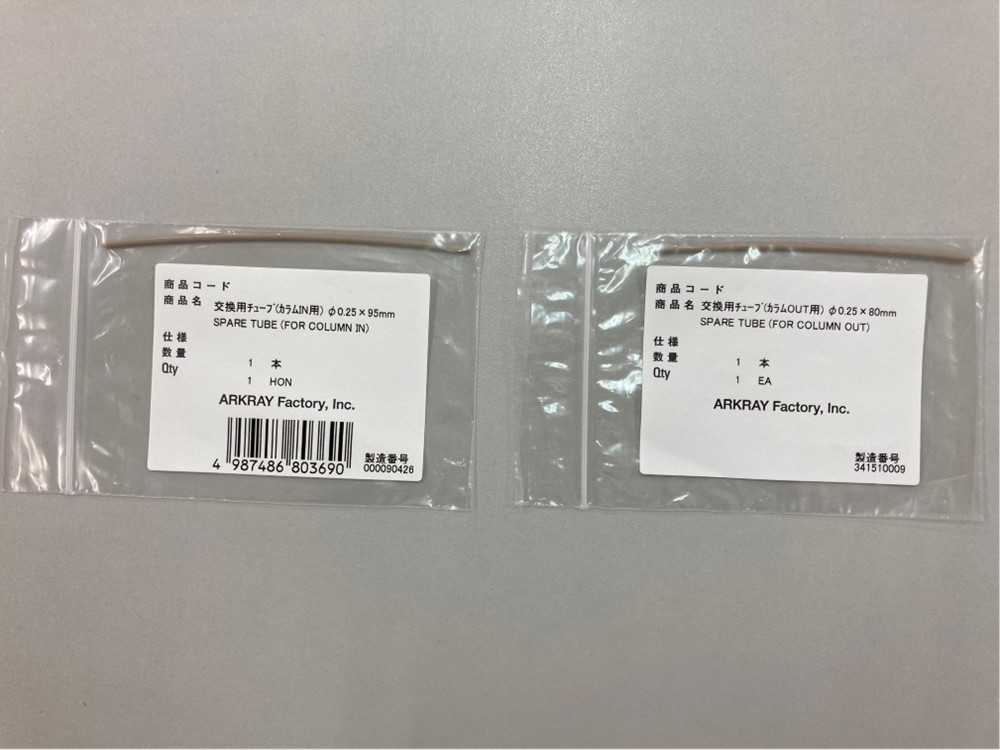

ステップ1 — 左：交換用チューブ（カラムIN用）カラムの下側
右：交換用チューブ（カラムOUT用）カラムの上側

STEP.2 温調ボックスを開ける

ステップ2 — 【待機画面】でフロントカバーを開けます。（「W:62 カバーが開いています。カバーを閉じてください」が表示されますがそのまま作業を続けます

ステップ2 — 温調ボックスを開けます

ステップ2 — 温調ボックスの取っ手を左側に押して、手前に引くと開きます

STEP.3 交換用チューブ（カラムIN用）、（カラムOUT用）を交換する

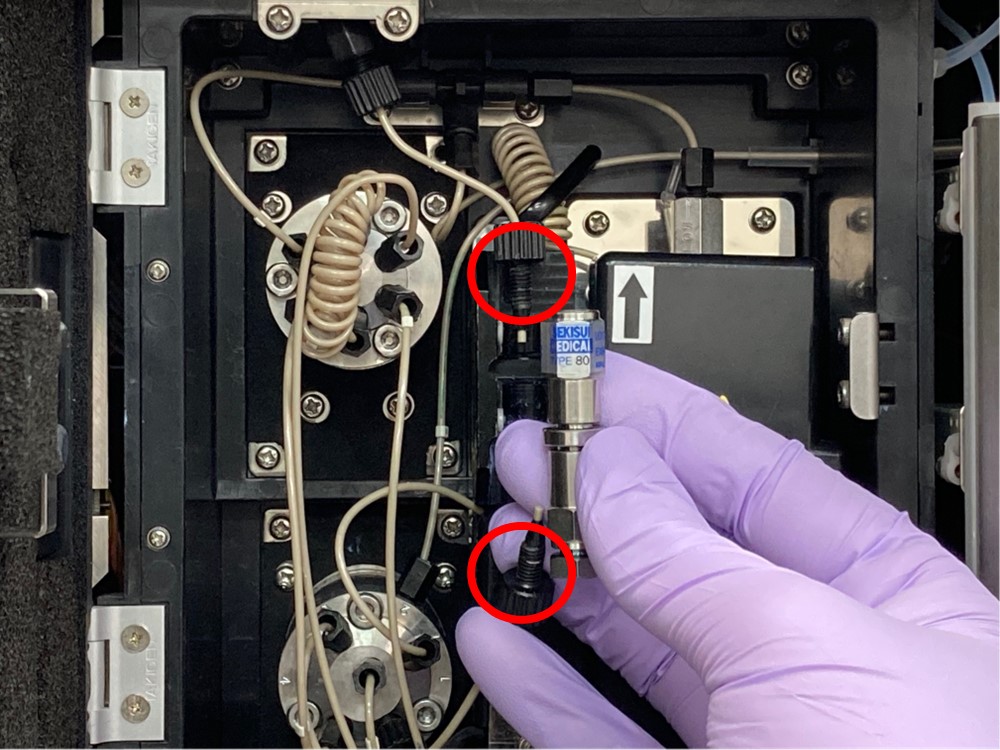

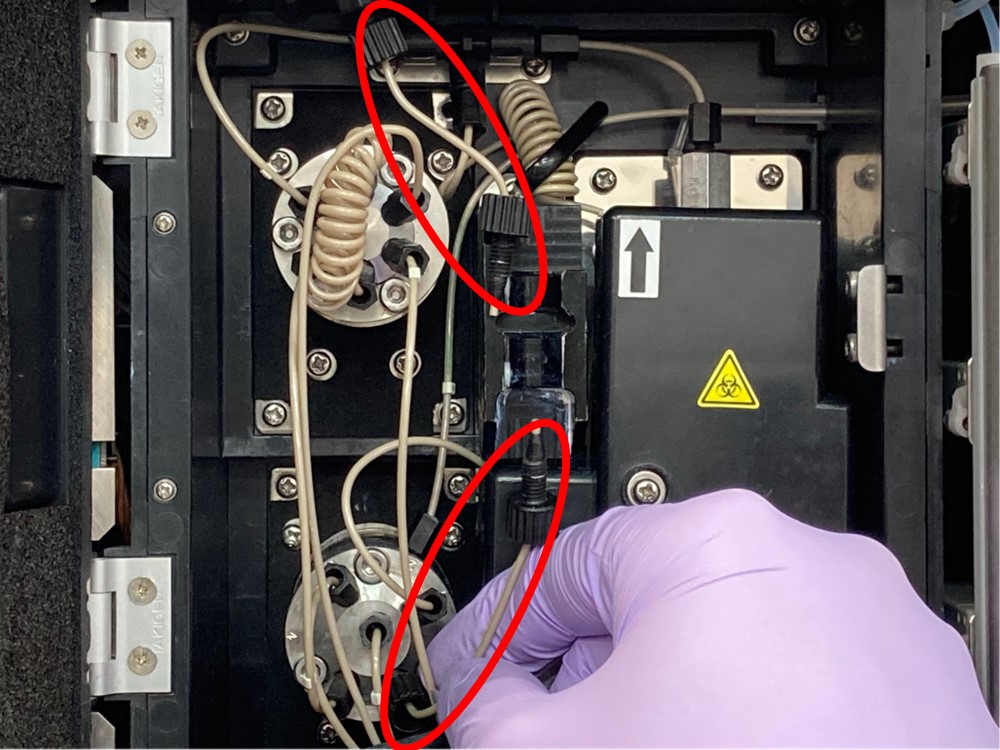

ステップ3 — カラムの上と下の押しねじ（黒）2か所を外します

ステップ3 — 外した押しねじ（黒）のチューブの反対側にある押しねじ（黒）を外し、チューブを2本とも取り外します

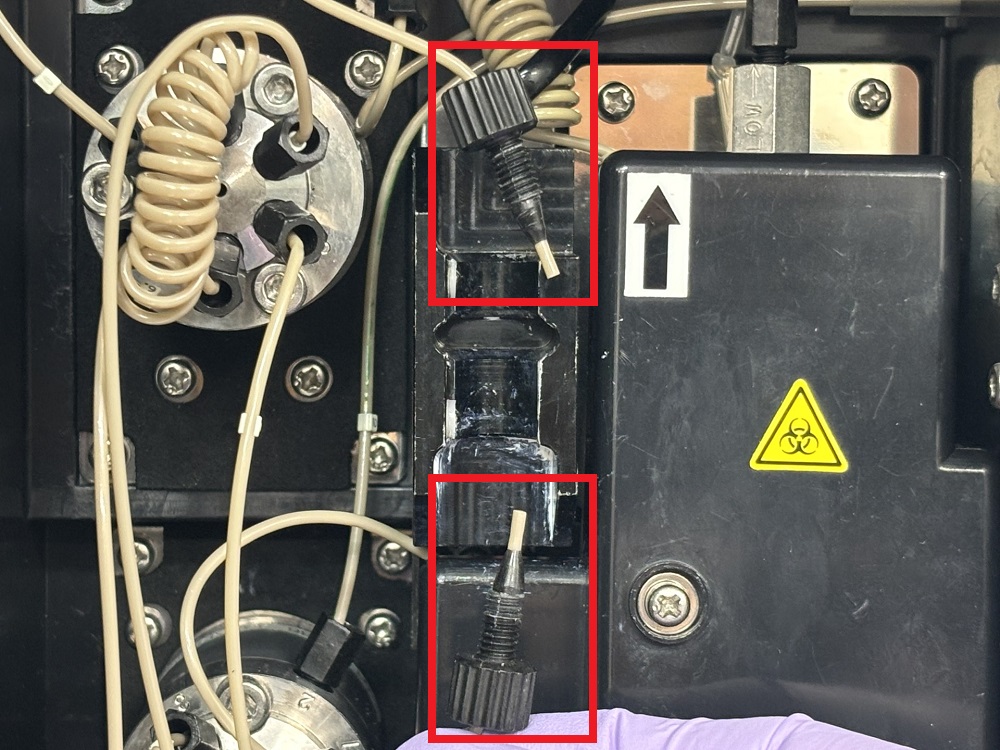

ステップ3 — 新しい交換用チューブ（カラムIN用、カラムOUT用）に、先程外した押しねじ（黒）を取り付けます。押しねじ（黒）からチューブを3mm以上出します

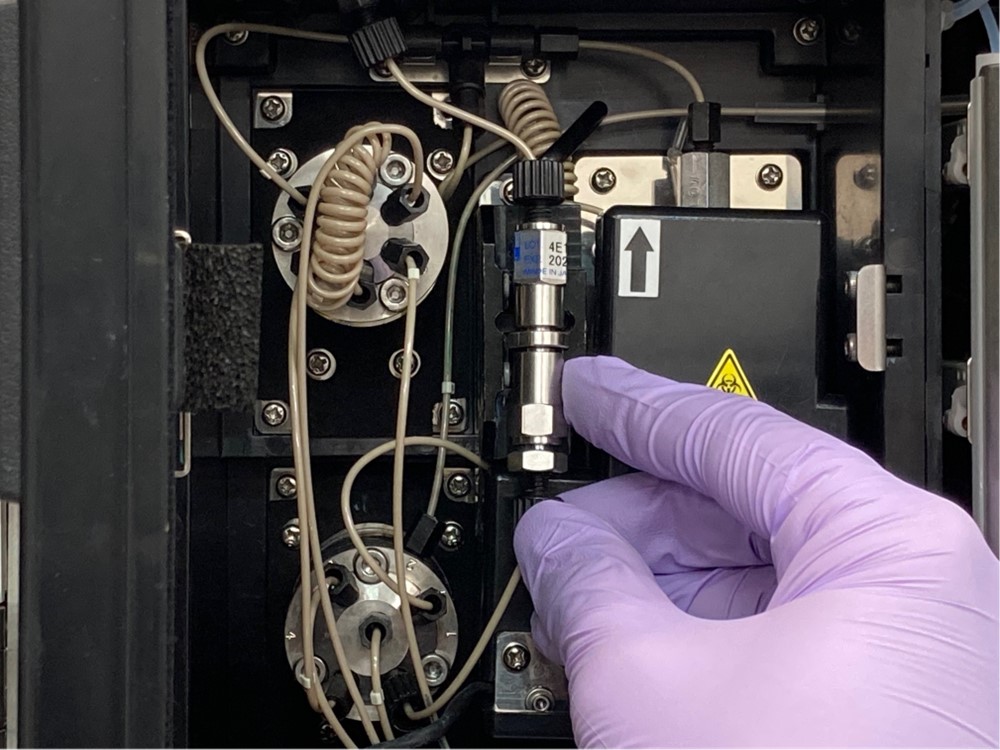

ステップ3 — 2本の交換用チューブを取り付けます。押しねじ（黒）がしっかり締まらない場合は一度外してチューブの飛び出し量を確認し再度取り付けます。（カラムIN用：長い方のチューブ。カラムの下側）（カラムOUT用：短い方のチューブ。カラムの上側）

STEP.4 温調ボックスとフロントカバーを閉じる

ステップ4 — 温調ボックスを閉じます

ステップ4 — フロントカバーを閉じます

ステップ4 — ［了解］を押して復帰処理を行います

STEP.5 カラム圧を確認する

ステップ5 — 【待機画面】で［エア抜き］を押します

ステップ5 — 【エア抜きメニュー画面】で［2 送液］を押します

ステップ5 — 約5分後に表示されている圧力が25kg/㎠未満であることを確認します。［中断］を押して止めます

ステップ5 — ［戻る］を押して【待機画面】に戻ります

チェックポイント

圧力が上がらない場合

STEP.1 カラムを交換する

カラムユニット80、キャリブレータ80、サンプルカップ、ダミー検体を用意します

カラムが詰まっている可能性があるため、新しいカラムに交換します

カラムに付属している合格証に記載されている初期目安のカラム圧が出ていることを確認してください

カラム交換後は、STEP2のHbA1cの校正を実施します。取扱説明書第2章測定操作に従い、「HbA1c校正」を行ってください

【動画】カラム交換

STEP.2 （カラム交換時）HbA1c校正を実施する

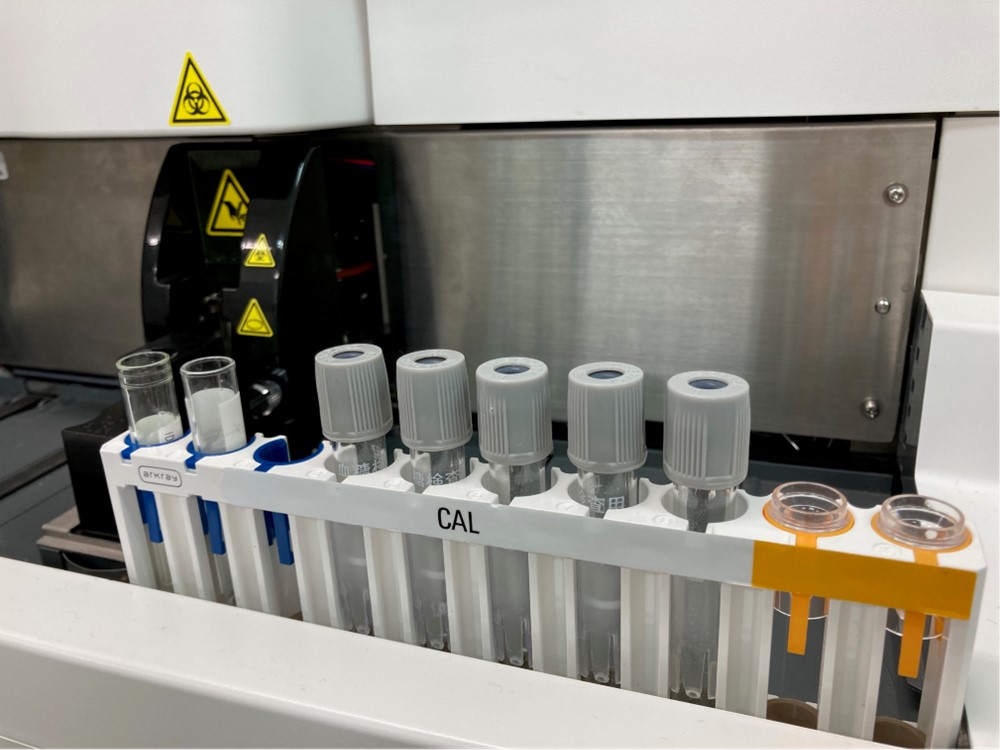

ステップ2 — 校正ラック（CAL)、ダミー検体（1～5本）、キャリブレータ80、サンプルカップ（2個）を準備します

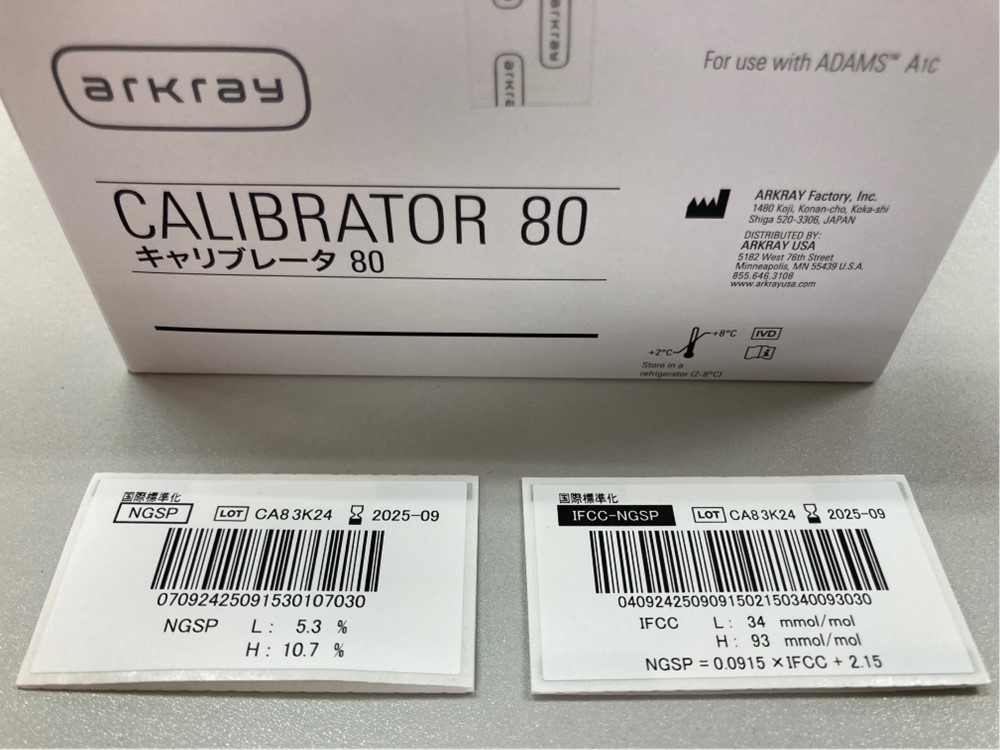

ステップ2 — バーコードを使用する場合は、採血管（2本）、キャリブレータ80に付属している校正情報バーコードラベルが必要です

【動画】HbA1c校正

管理番号：AIC251029-02A
