RATIO ERROR

感染を防ぐために保護手袋をつけてください

作業時間10-60分

難易度★★☆

チェック測定時におけるノーマルレンジとハイレンジのデータの比率に異常がありました

チェックポイント

チェックポイント

緩衝液と洗浄液の流路の気泡有無

STEP.1 緩衝液の流路に気泡が混入していないか確認する

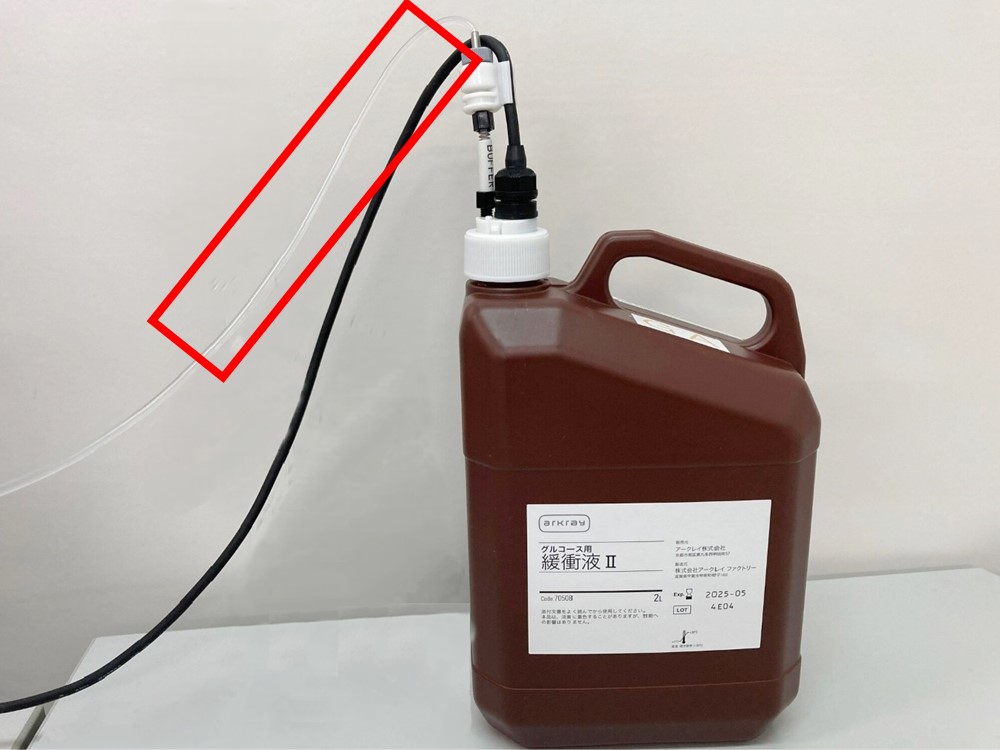

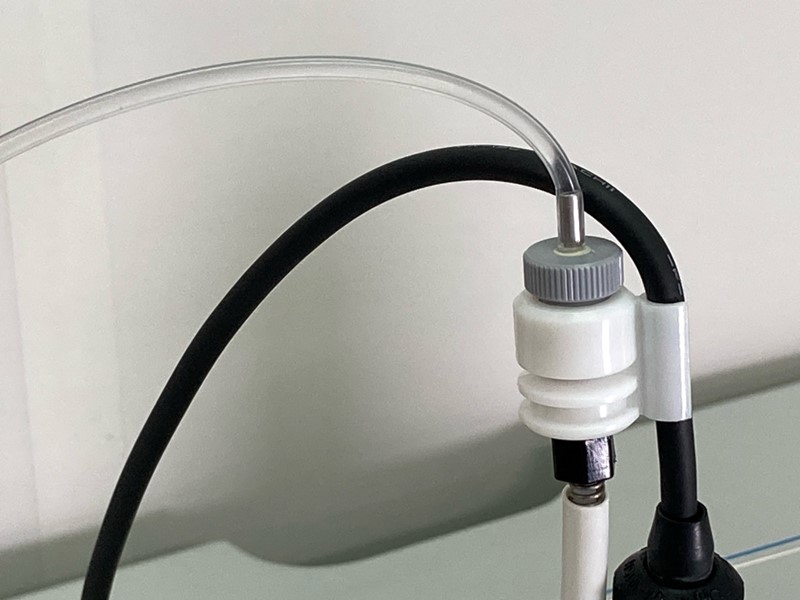

ステップ1 — 緩衝液ボトルのチューブ内を確認します

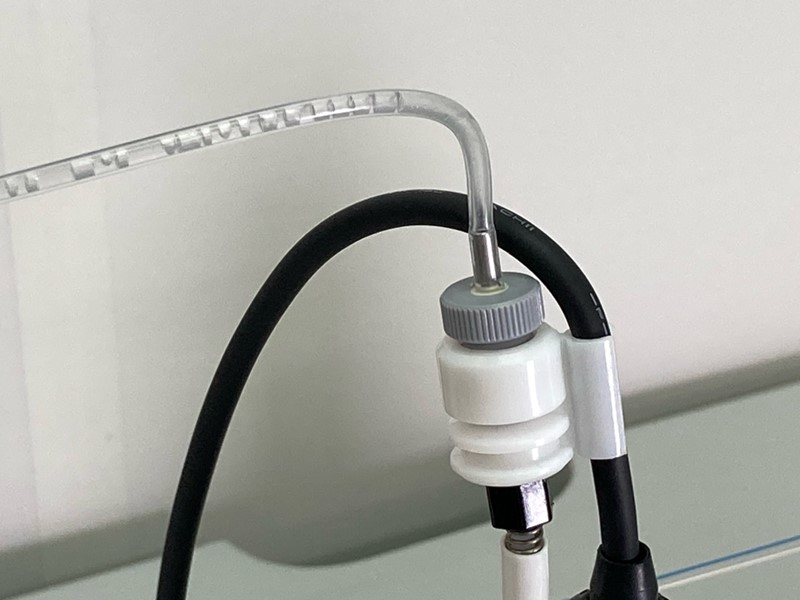

ステップ1 — 悪い状態：気泡が混入している

ステップ1 — 良い状態：気泡がない

STEP.2 洗浄液の流路に気泡が混入していないか確認する

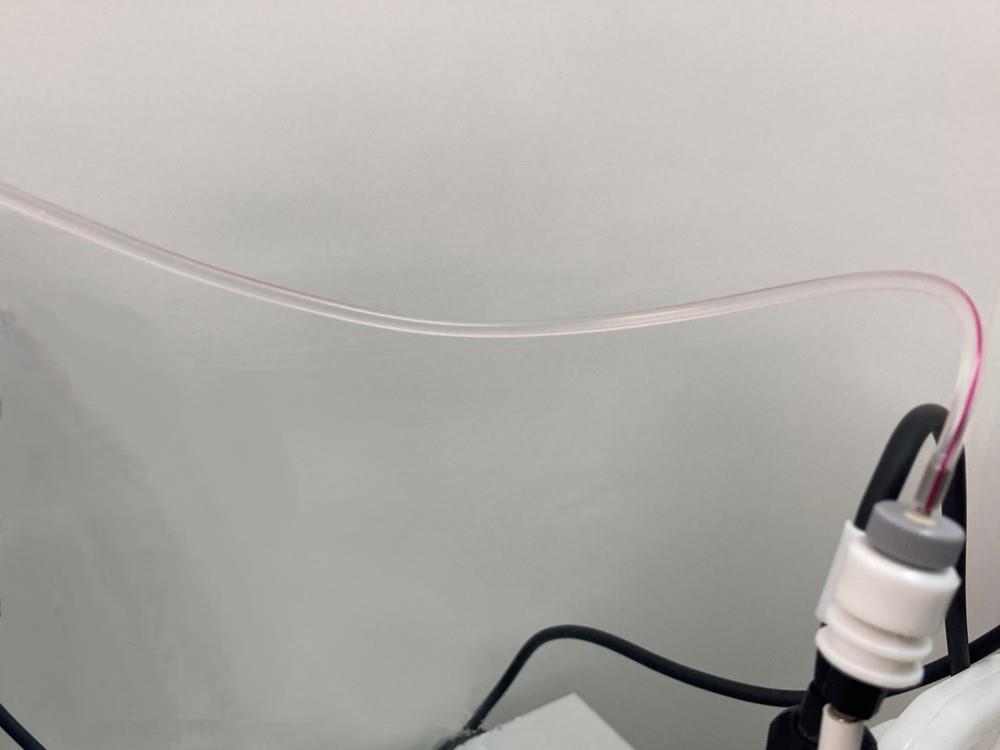

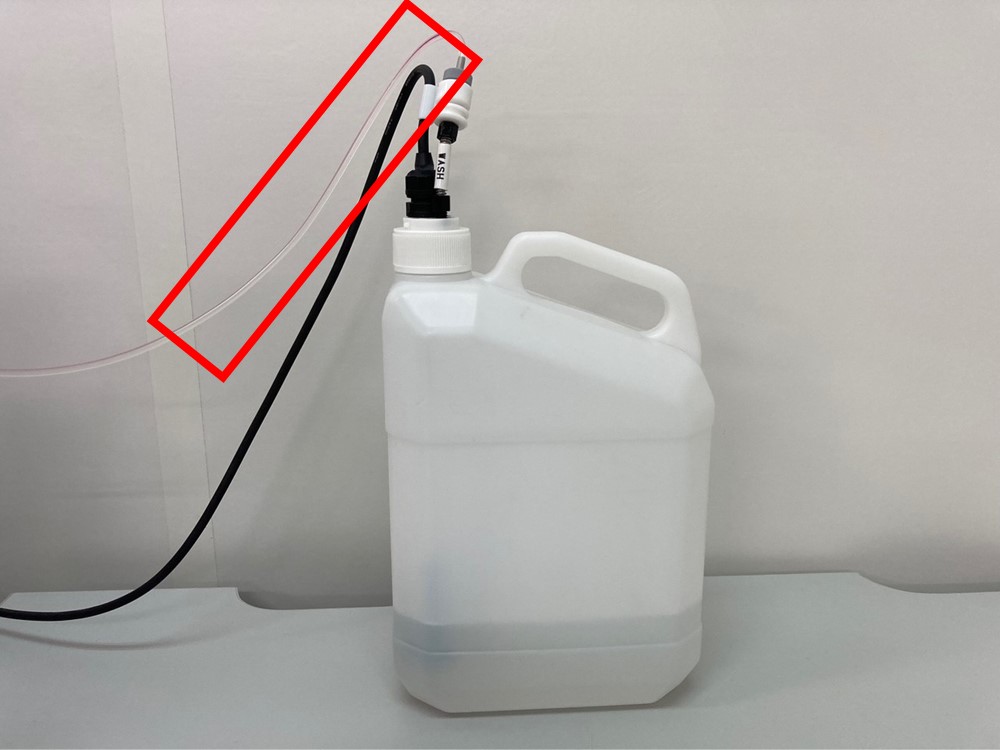

ステップ2 — 洗浄液ボトルのチューブ内を確認します

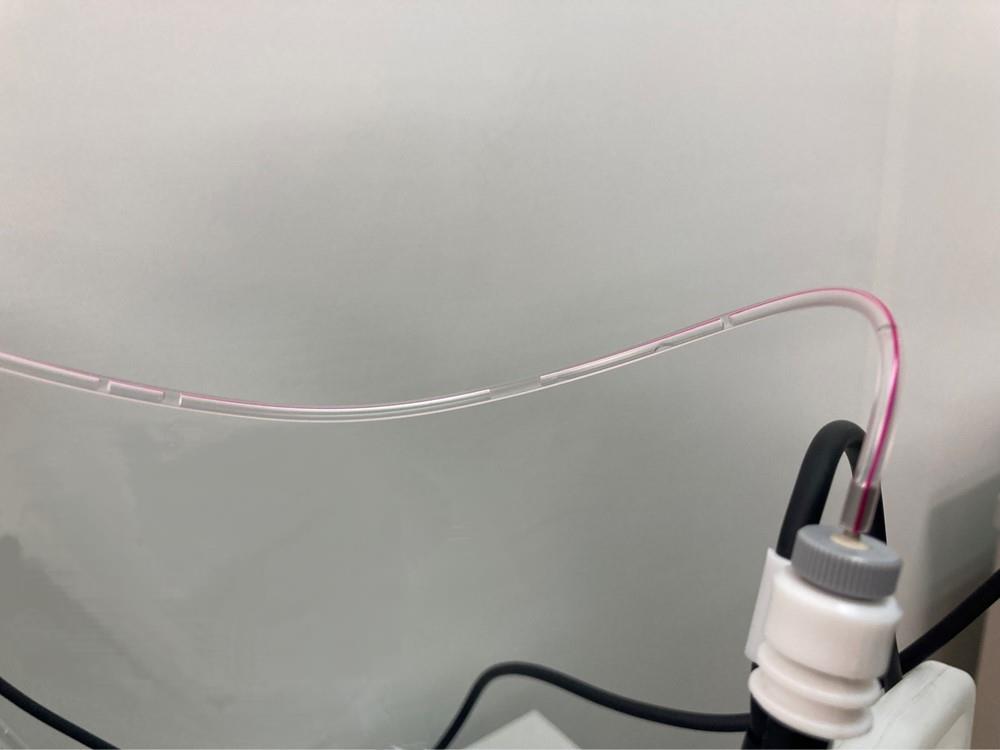

ステップ2 — 悪い状態：気泡が混入している

ステップ2 — 良い状態：気泡がない → チェックポイント2へ進みます。※緩衝液チューブに気泡が混入していた場合はSTEP3へ進みます

STEP.3 気泡の混入が確認されたボトルのフィルタを交換する

ステップ3 — 電磁弁フィルタ、Ｏリング、ピンセットを用意します

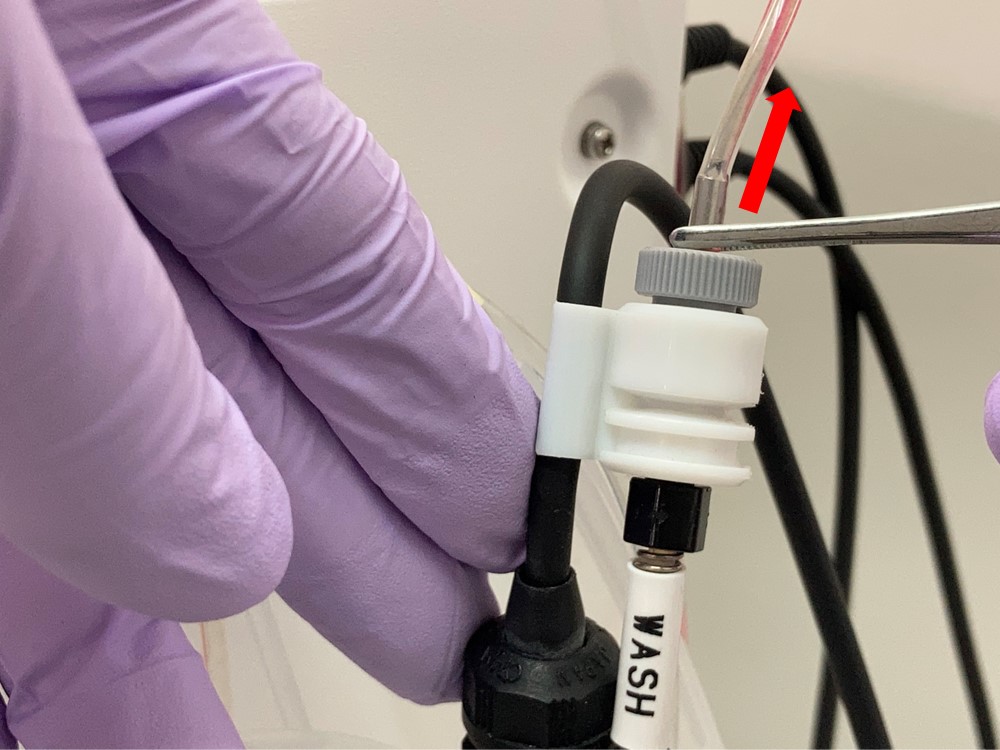

ステップ3 — ピンセットを使用しチューブを外します(写真は洗浄液のボトルです)

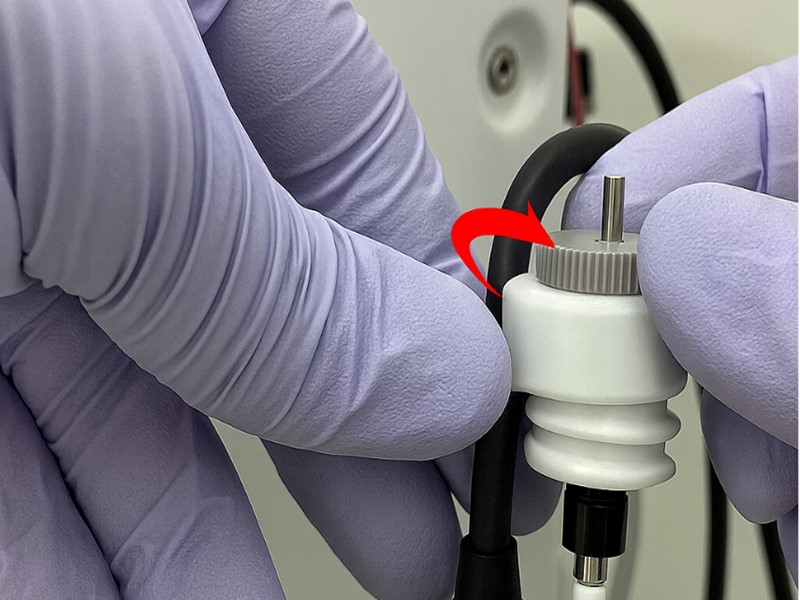

ステップ3 — 灰色の部分を手で回して外します

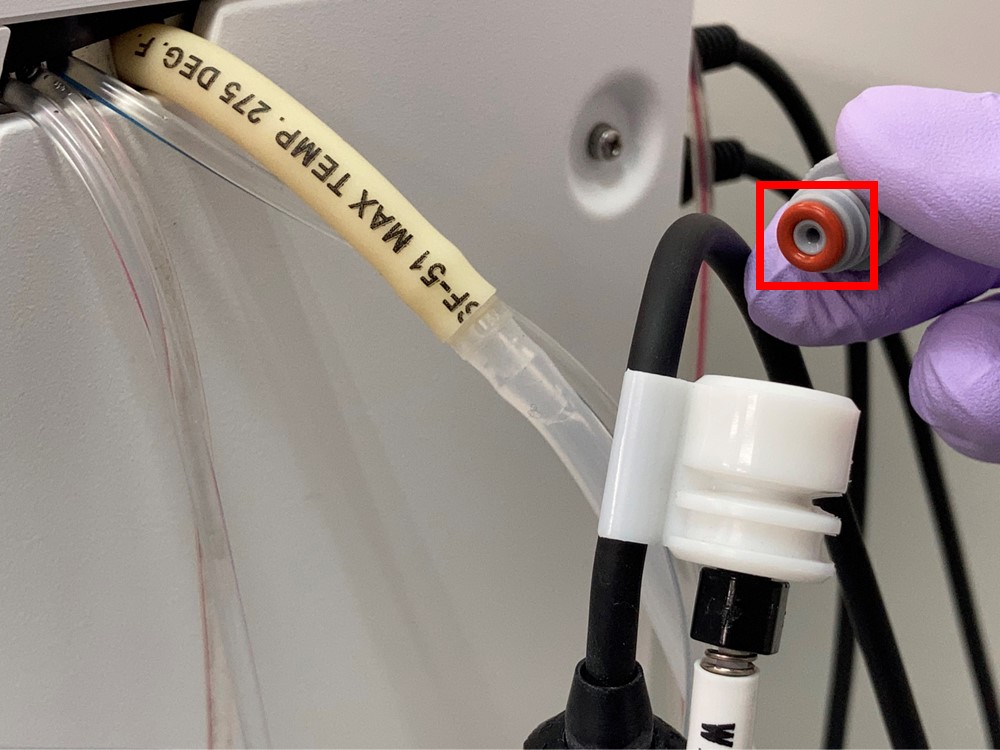

ステップ3 — オレンジ色のOリングを紛失しないようご注意してください

STEP.4 フィルタを交換する

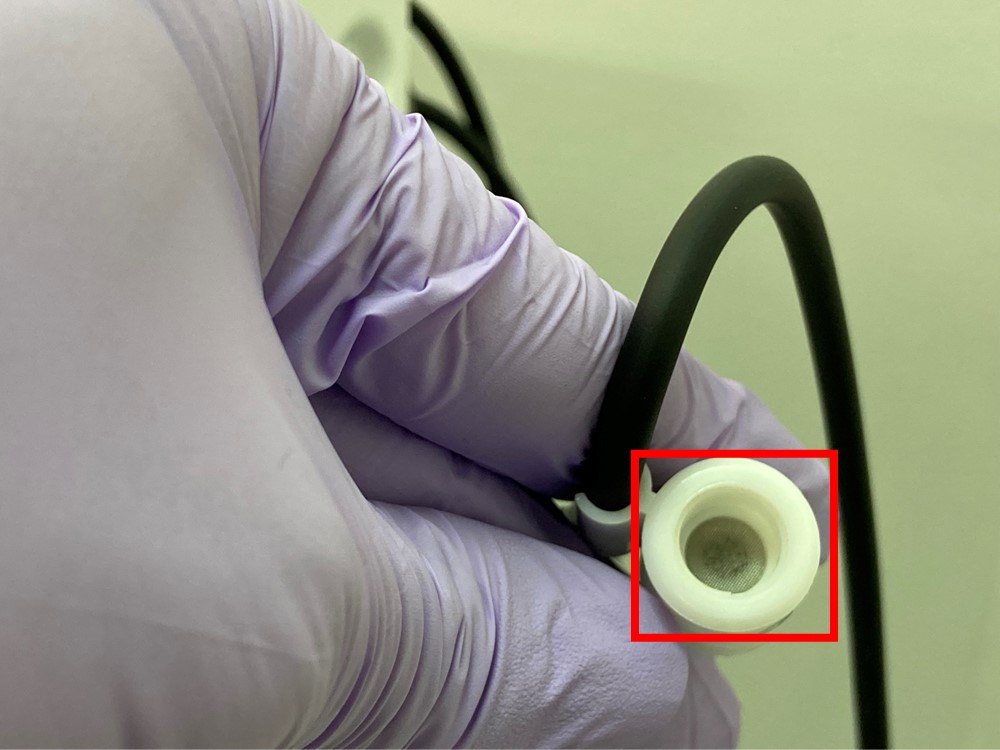

ステップ4 — 白いフィルタホルダに入っている網目状の部品が電磁弁フィルタです

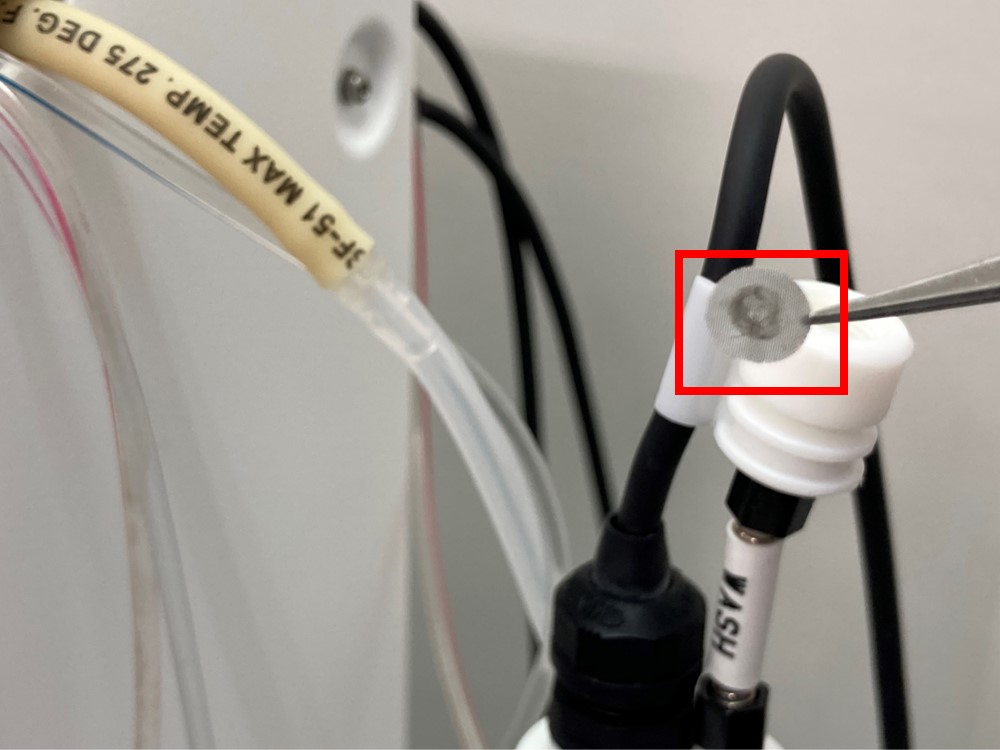

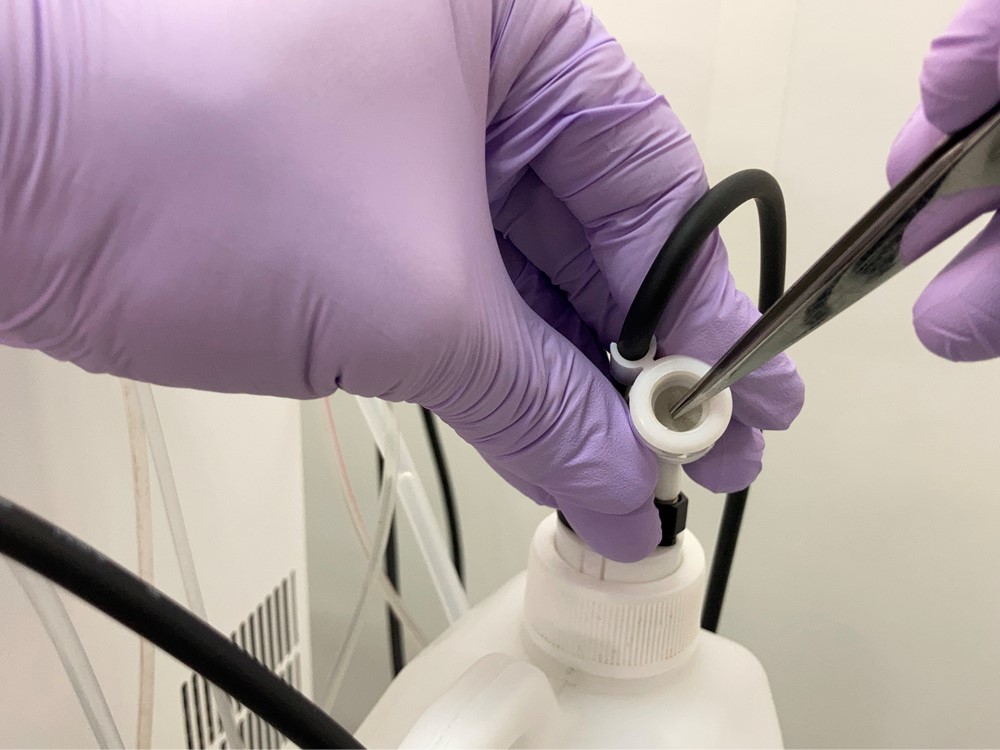

ステップ4 — 電磁弁フィルタをピンセットで取り外します

ステップ4 — 電磁弁フィルタを交換します。※写真のフィルタは汚れたフィルタの例です

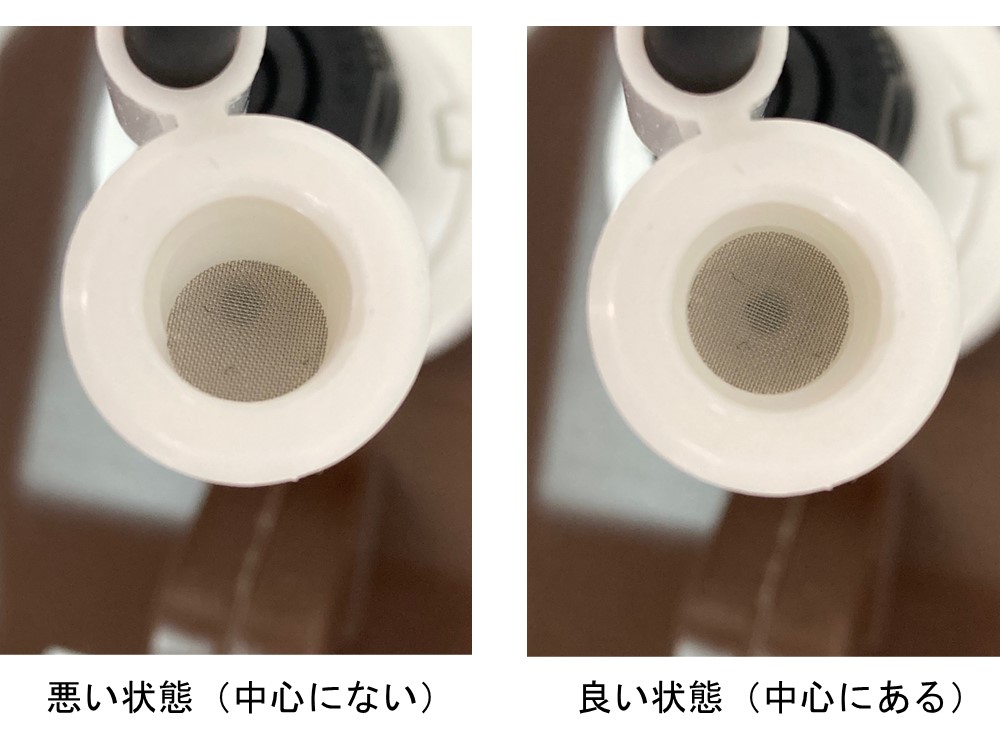

ステップ4 — 電磁弁フィルタをフィルタホルダに入れます。ホルダの中心に入るように注意してください

STEP.5 フィルタホルダを組み付ける

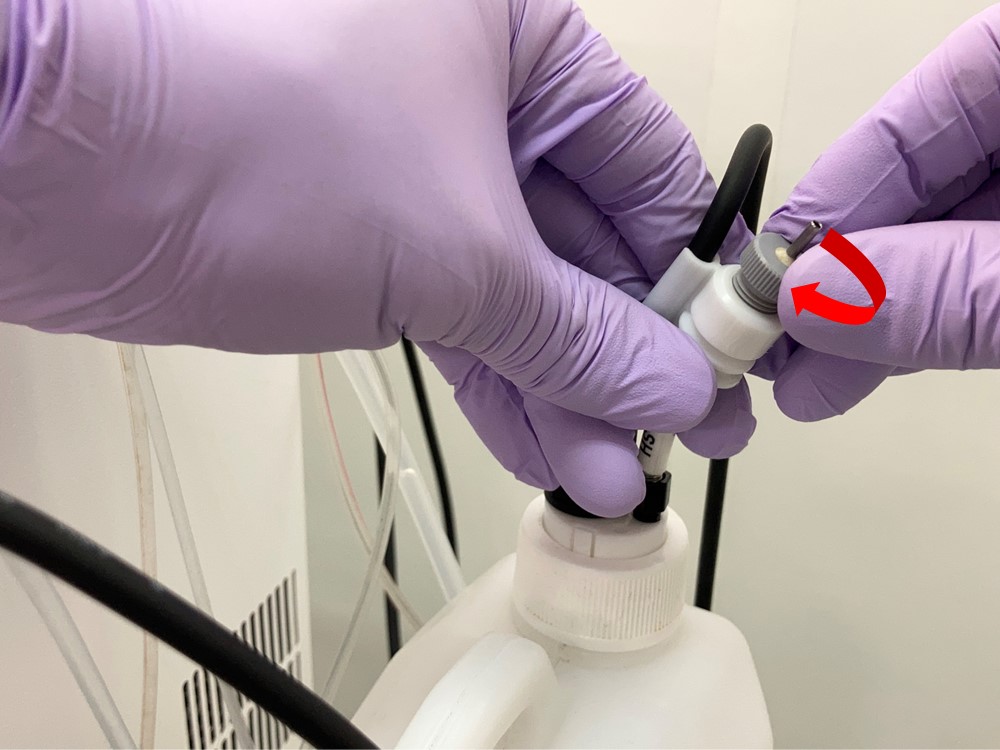

ステップ5 — 取り外していた灰色の部品を取付けます。オレンジ色のOリングを落とさないように注意してください

ステップ5 — これ以上回らないところまでしっかり部品を取り付けたら、チューブをつなぎ直します

STEP.6 試薬を送液する

ステップ6 — [メンテナンスキー]を押します

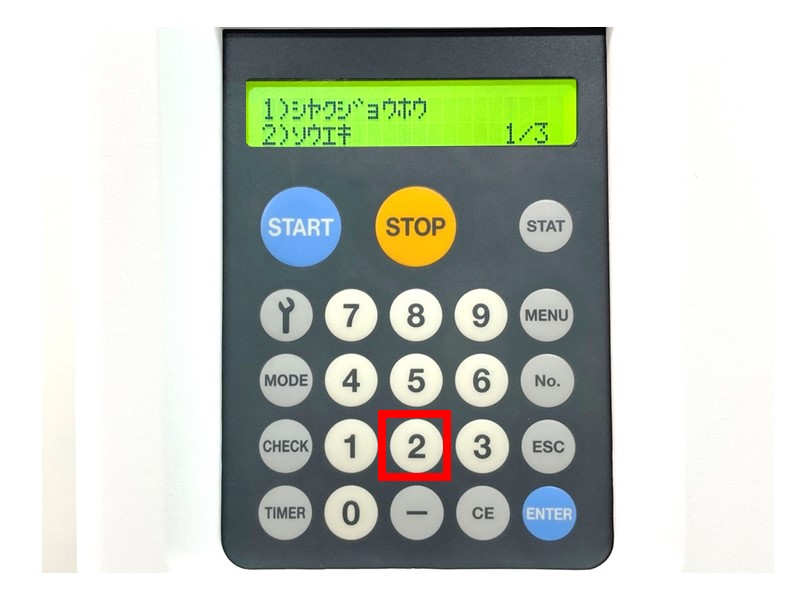

ステップ6 — [2]を押します

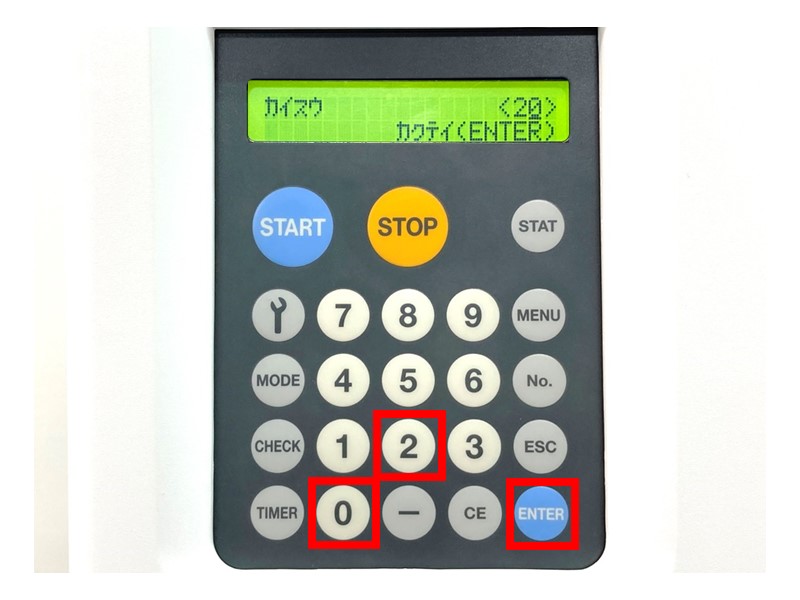

ステップ6 — [2] [0] [ENTER]と順に押して送液を開始します

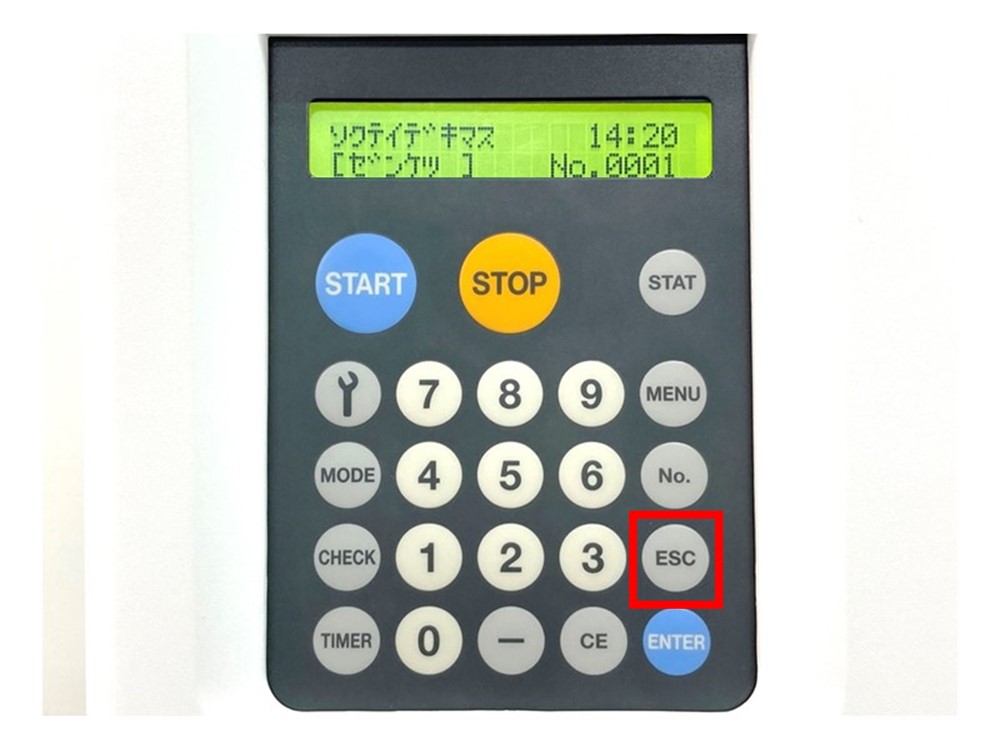

ステップ6 — 送液完了後に[ESC]ボタンを数回押し、スタンバイ画面に戻ります

STEP.7 チェック測定を実施する

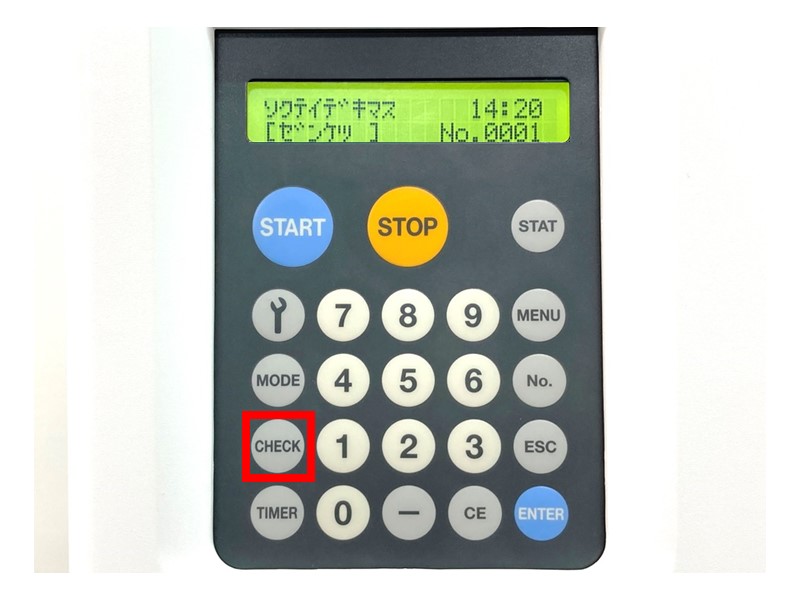

ステップ7 — [CHECK]を押します

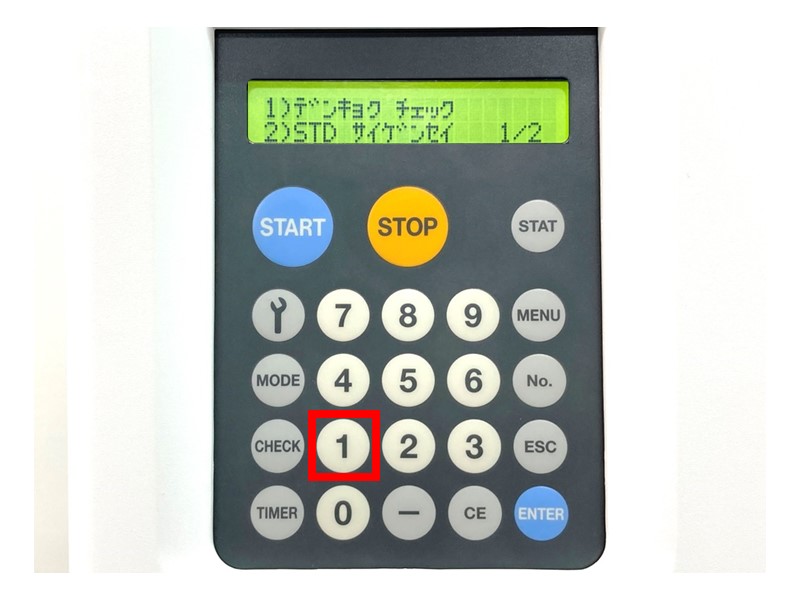

ステップ7 — [1]を押しデンキョクチェック(約7分)を実施し、RATIO ERRORが発生しないことを確認します。再発する場合はチェックポイント2へ進みます

チェックポイント

GODカートリッジの交換

STEP.1 電極の取り外し準備をする

ステップ1 — [メンテナンスキー]を押します

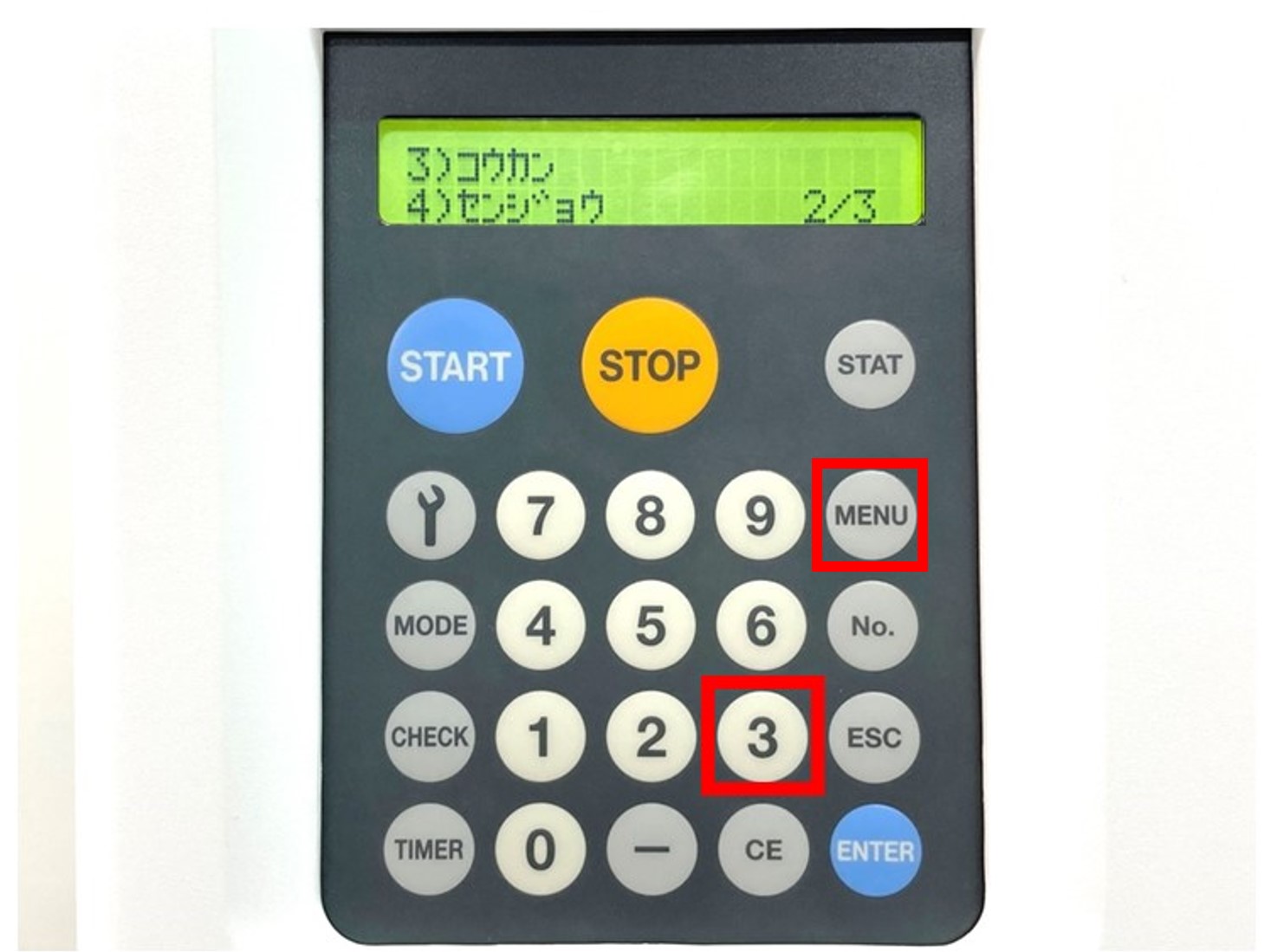

ステップ1 — [MENU] → [３] と押します

ステップ1 — [1] を押します

ステップ1 — [1] を押します

STEP.2 メンテナンスカバーを開ける

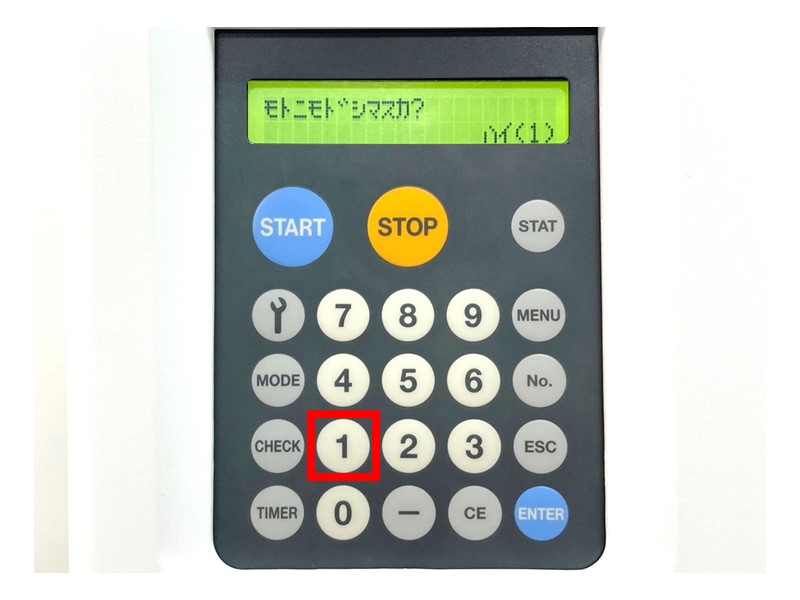

ステップ2 — 「モトニモドシマスカ？」と表示されます

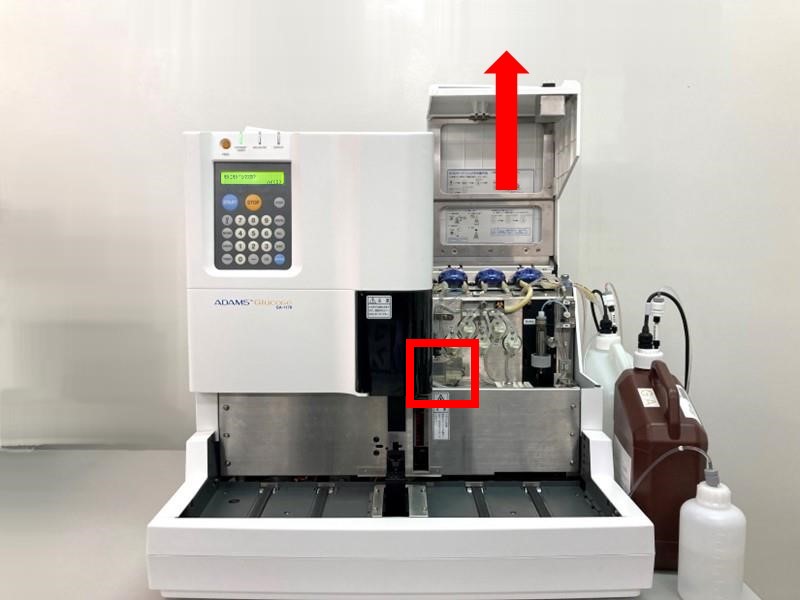

ステップ2 — メンテナンスカバーを開けます

STEP.3 GODカートリッジの交換準備をする

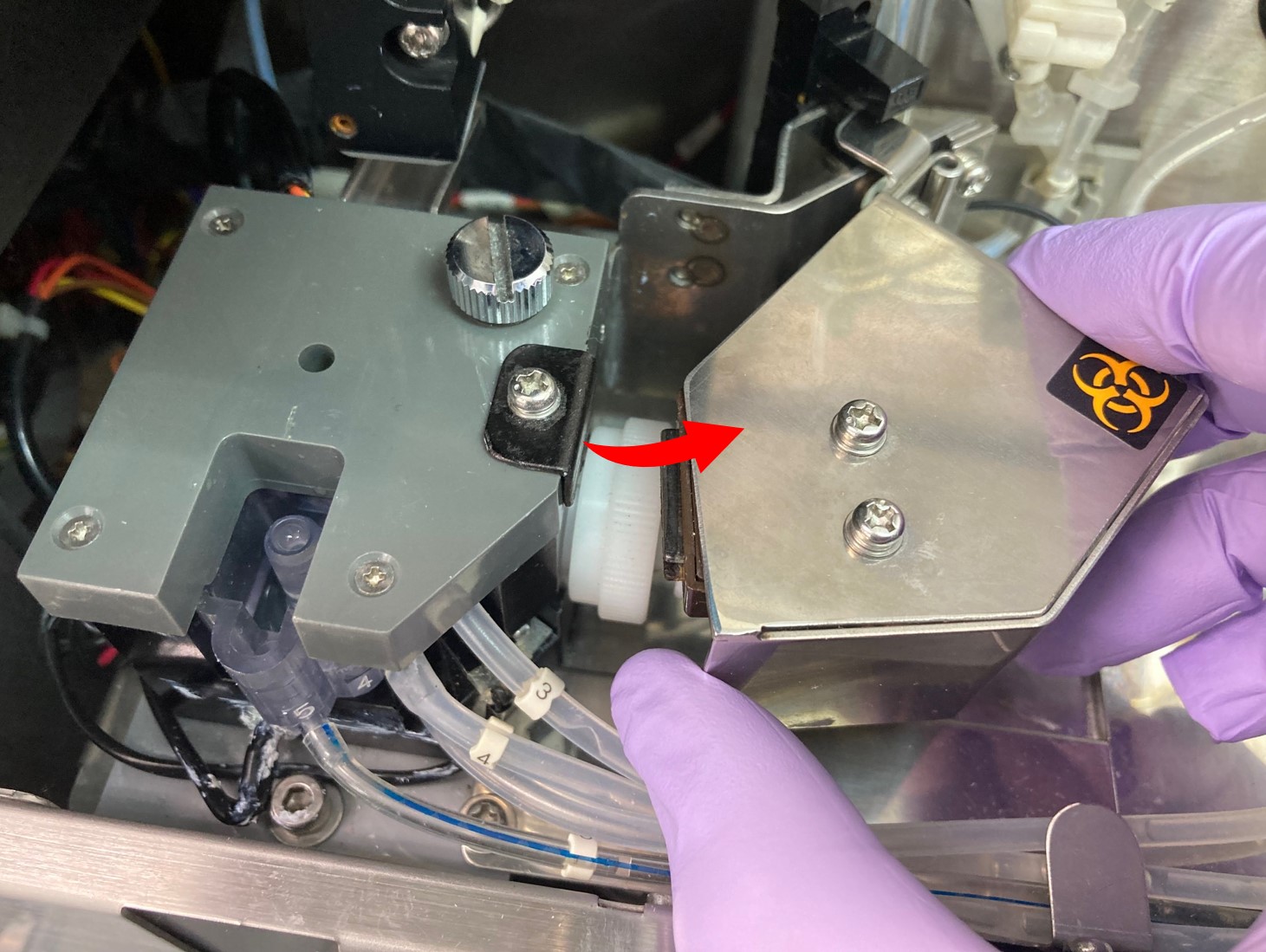

ステップ3 — 電極カバーを開きます

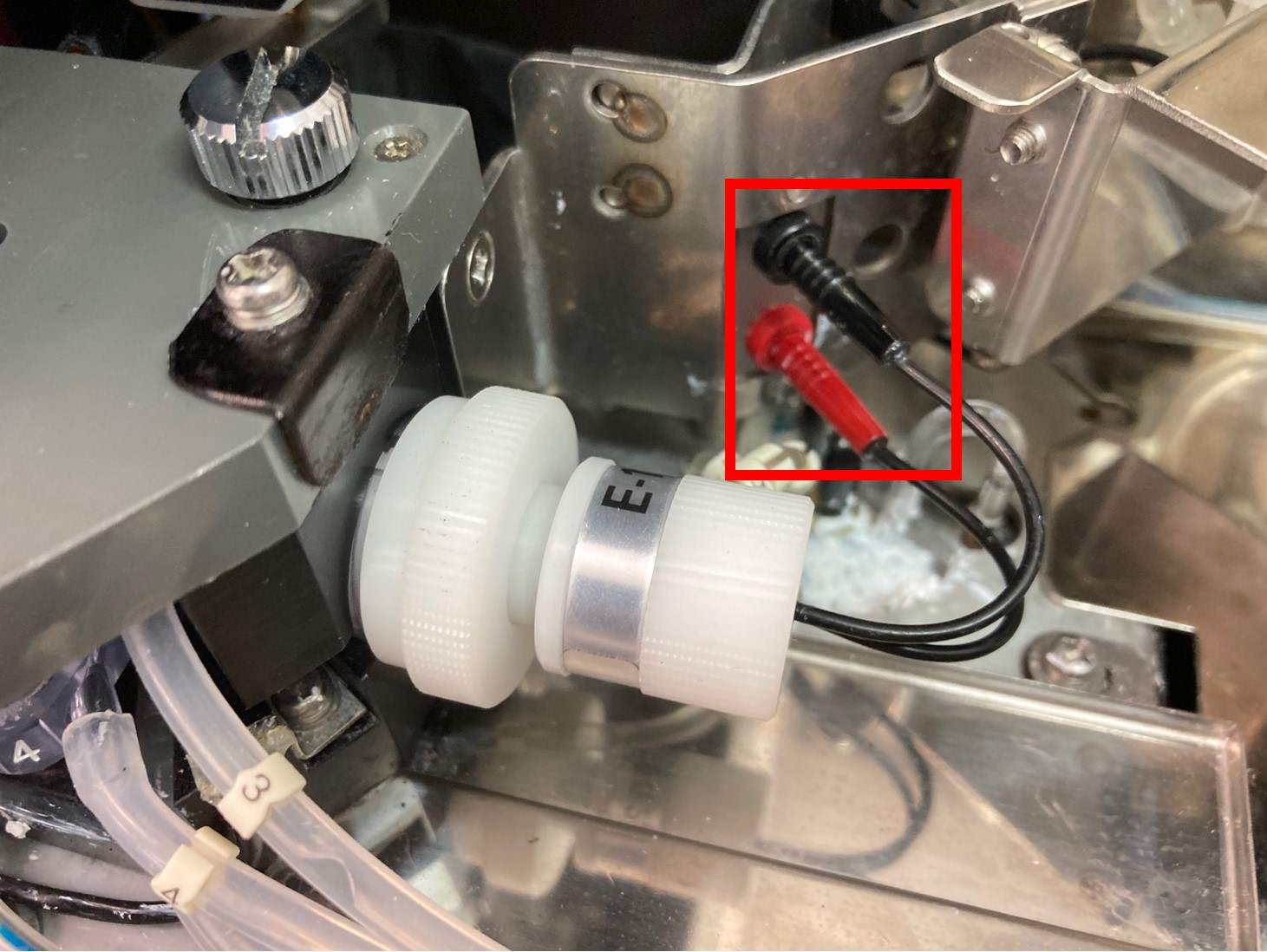

ステップ3 — 赤と黒のコネクタを抜き取ります

ステップ3 — 反応槽から電極を外します。銀色のE12と記載したシールの白いホルダは回さないように注意します

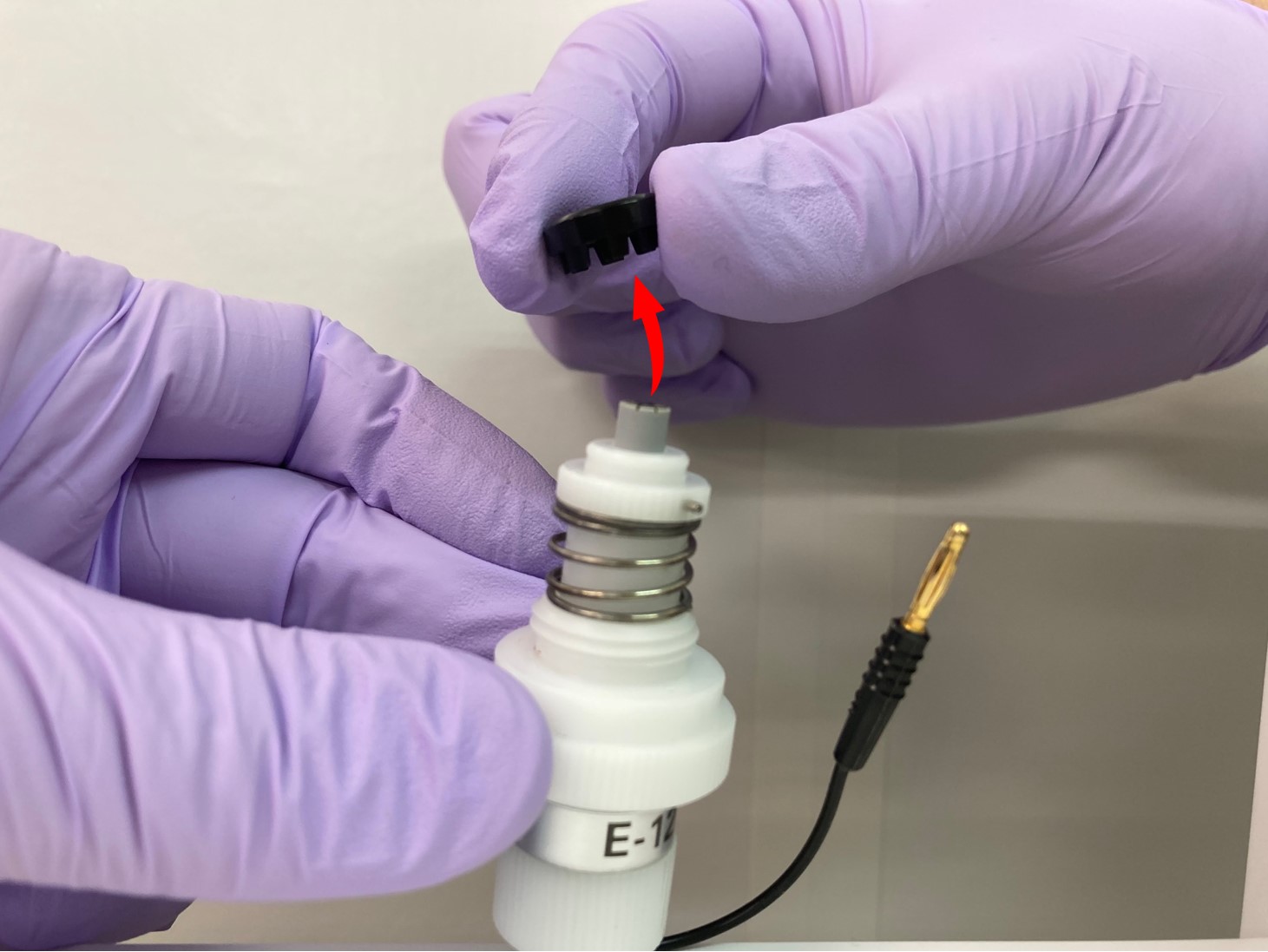

ステップ3 — 電極の先端に付いているGODカートリッジを取り外します。GODカートリッジが電極に付いていなく反応槽側に残っている場合は、ピンセットで取り外します

STEP.4 電極先端を確認し清掃する

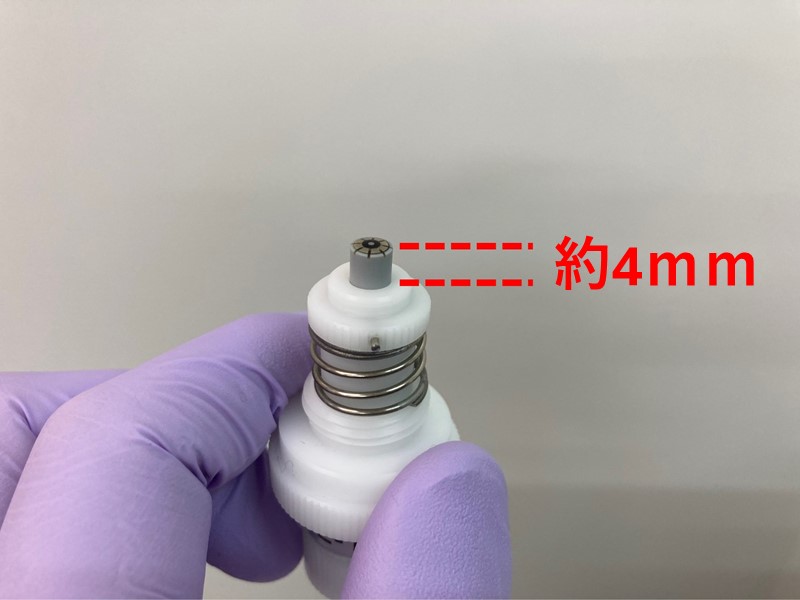

ステップ4 — 電極の先端を軽く押し、4mm程度飛び出している状態に戻ることを確認します

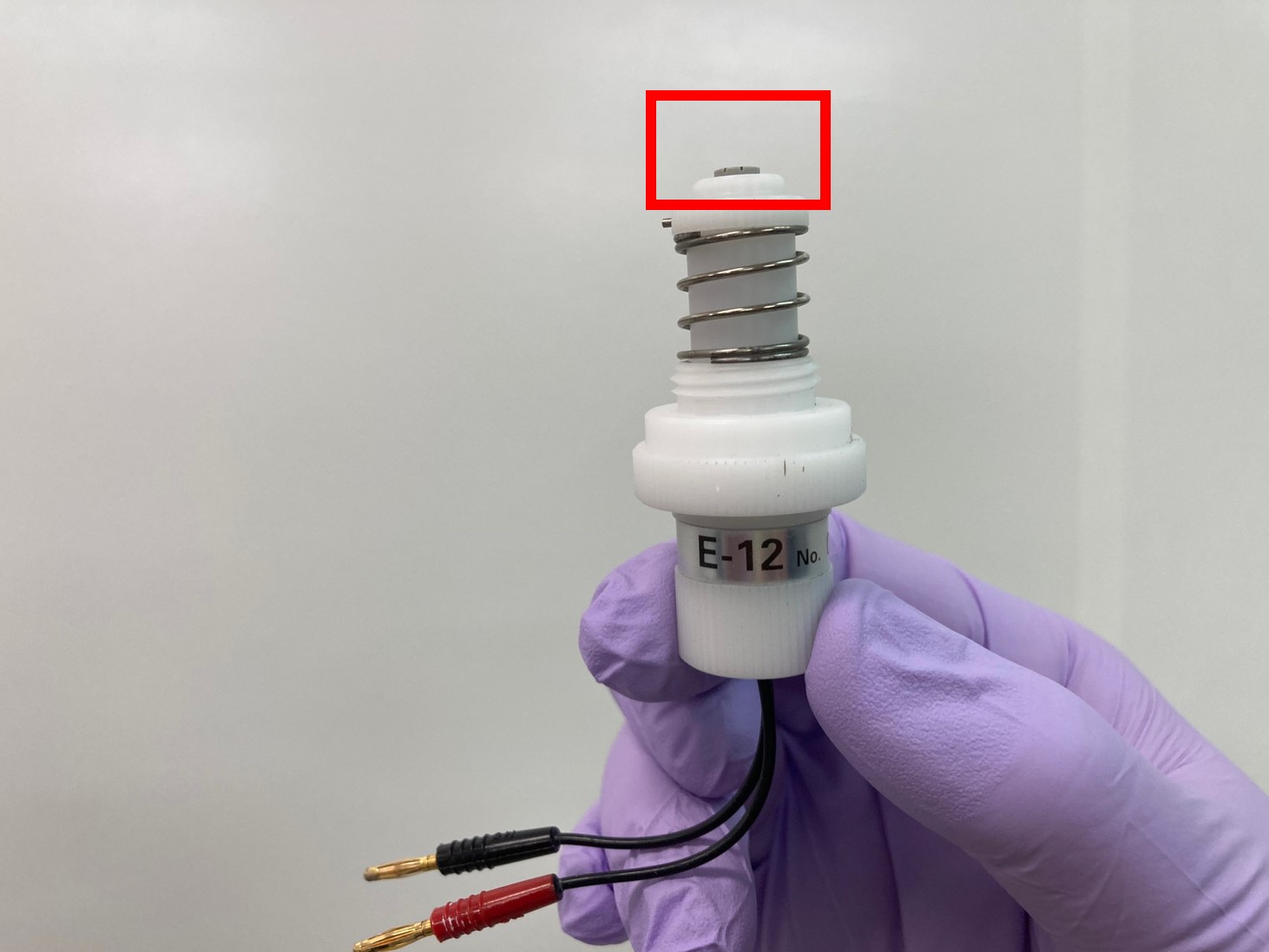

ステップ4 — 悪い例：電極の先端が少ししか出ていない

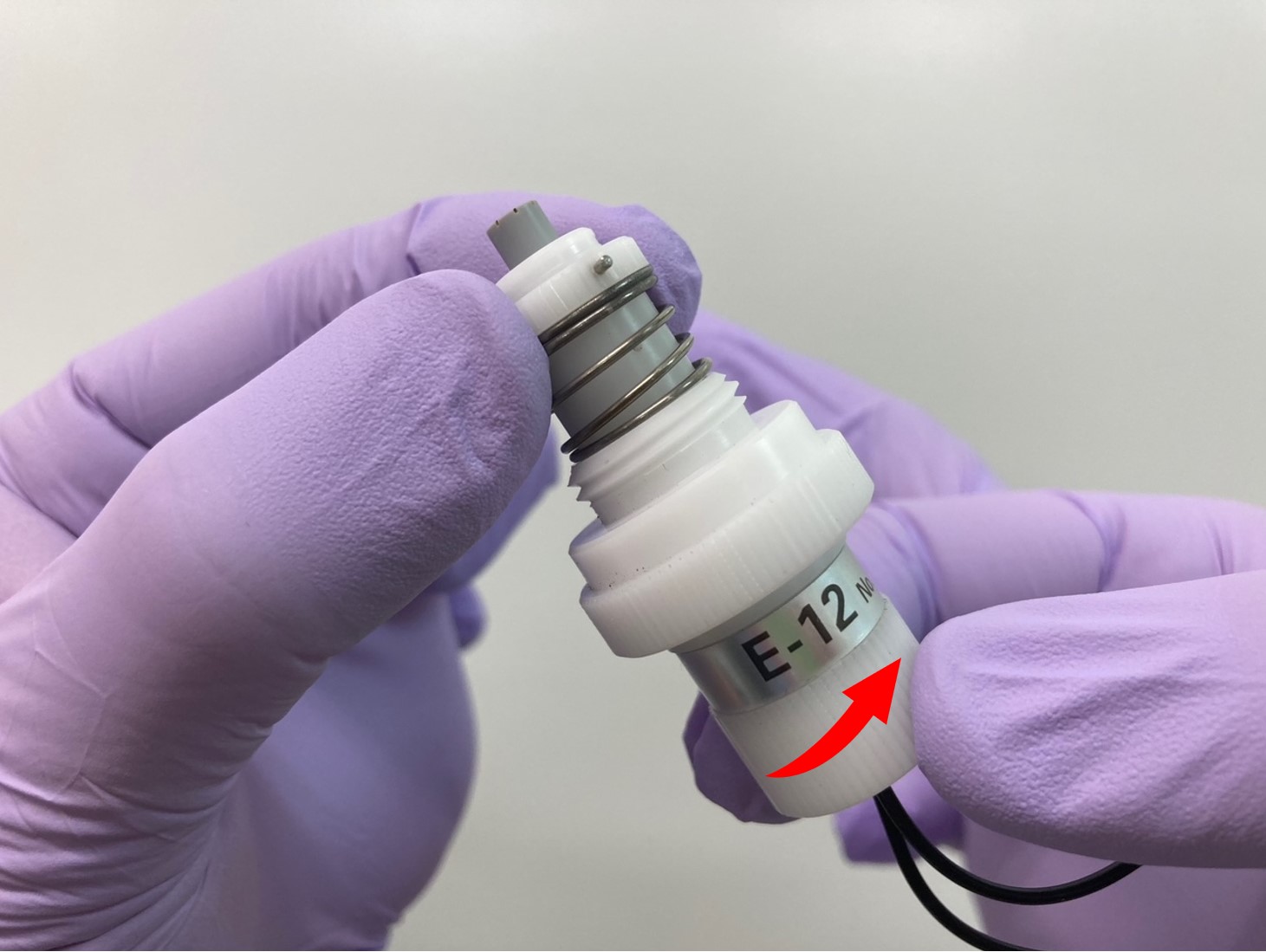

ステップ4 — 電極の先端を軽く押し、4mm程度飛び出している状態に戻らないときは、銀色のE12と記載したシールがある白いホルダを矢印の方向に回して締め直します

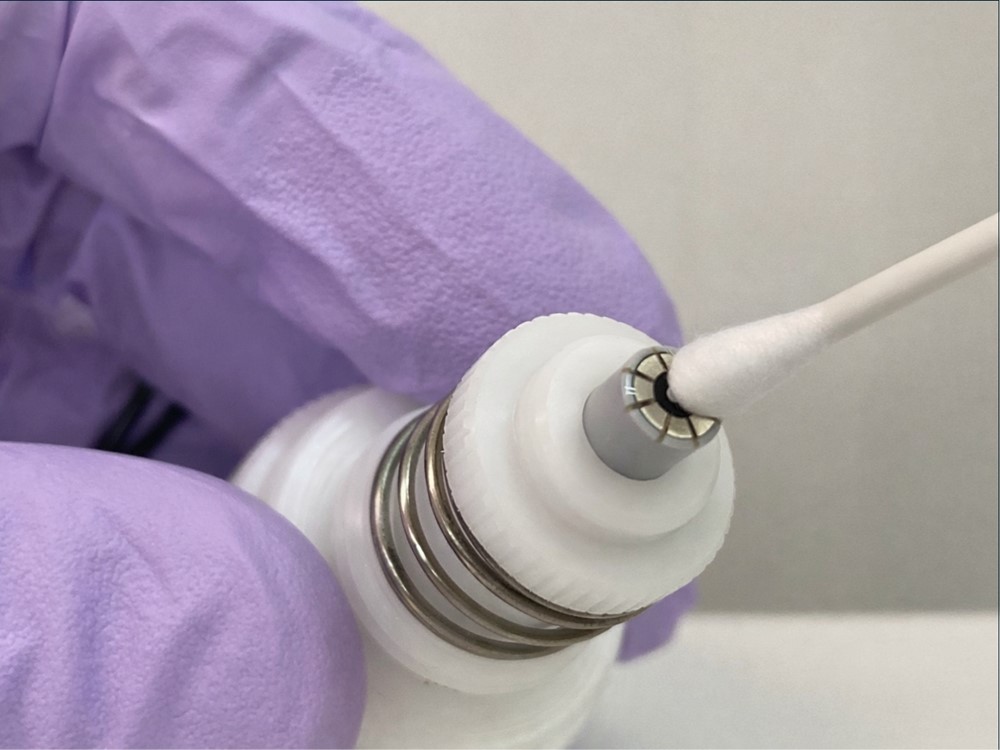

ステップ4 — 綿棒に電極洗浄液を染み込ませ、電極先端の検出面を綿棒で拭き清掃し、自然乾燥させます

STEP.5 新しいGODカートリッジを取り付ける

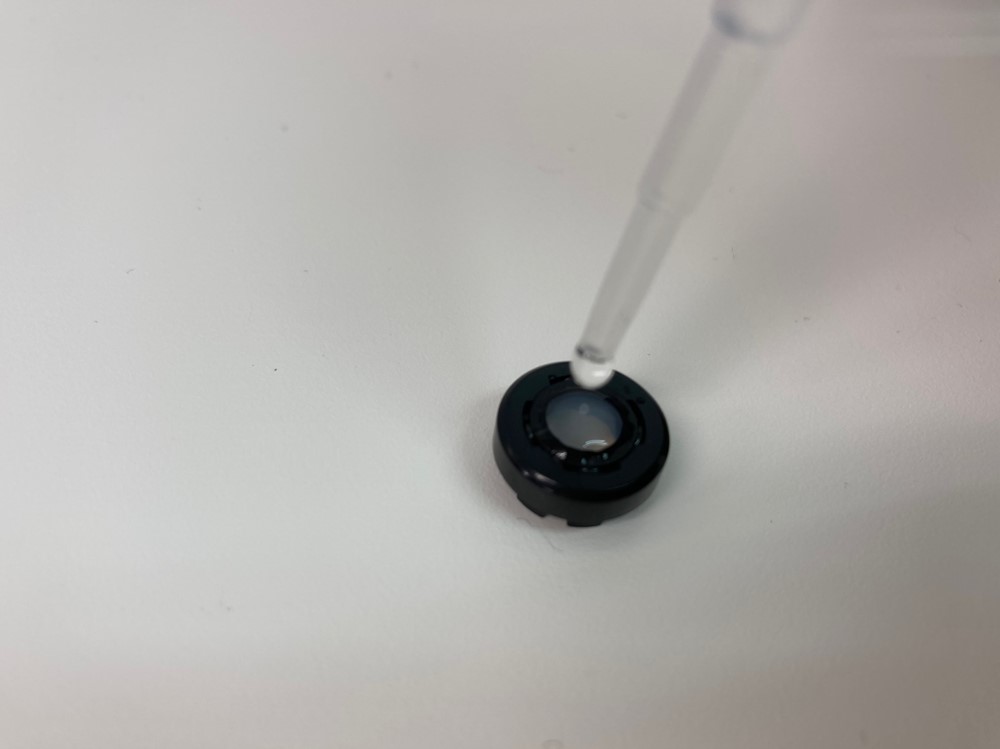

ステップ5 — 室温に戻したGODカートリッジを袋から取り出し、GOD膜の表面に緩衝液を1滴落とします。GOD膜が半透明になり馴染むまで1～2分静置します

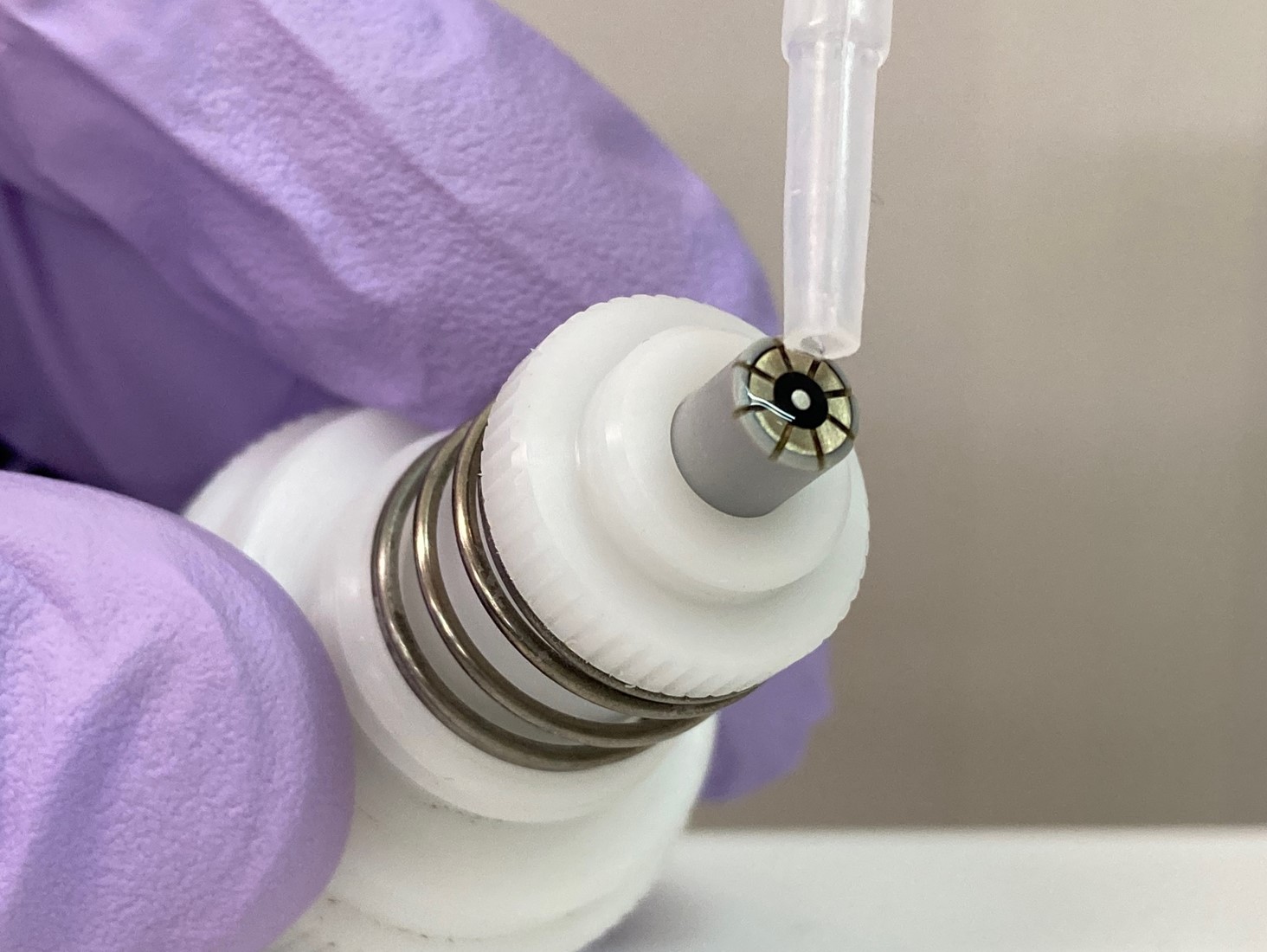

ステップ5 — スポイトの先端に緩衝液を少量（1/3滴程度）押し出し、電極の検出面を湿らせます。緩衝液の量が多いとGODカートリッジを取り付けたときに溢れ、電極内部が濡れるため注意します

ステップ5 — 電極にGODカートリッジを取り付けます

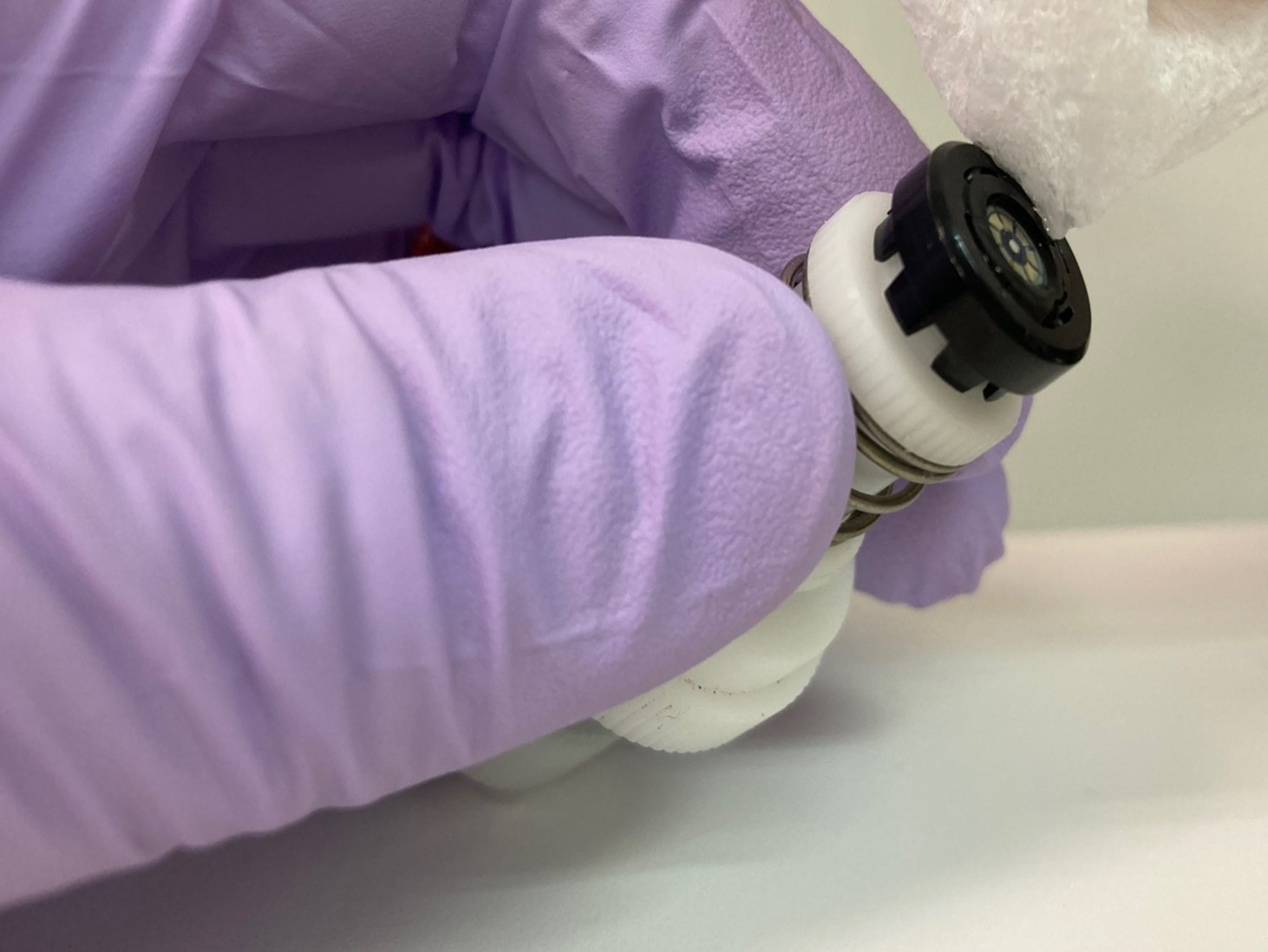

ステップ5 — キムワイプやガーゼ等で、GOD膜の表面に滴下した過剰な緩衝液を吸います

STEP.6 反応槽に電極を取り付ける

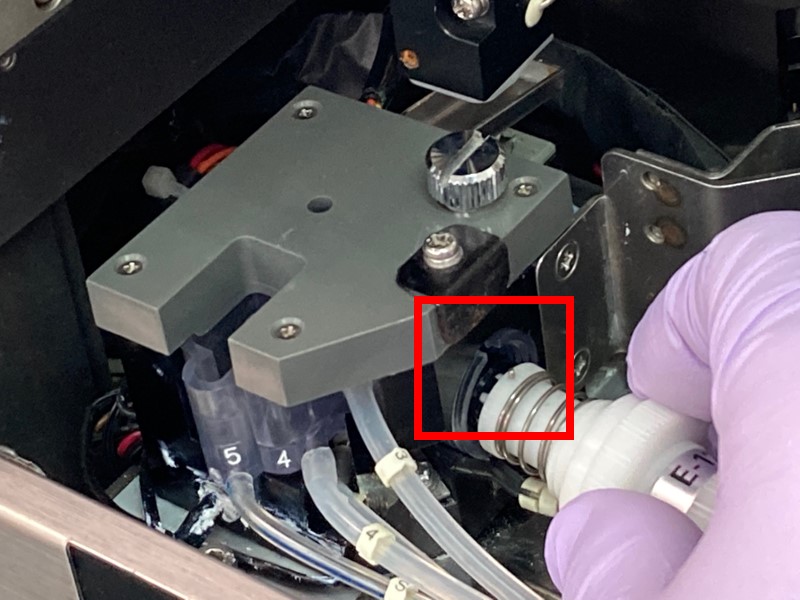

ステップ6 — 電極のガイドピンが上になるようにして、反応槽のピン溝に合わせて、奥に突き当たるまで挿し込みます

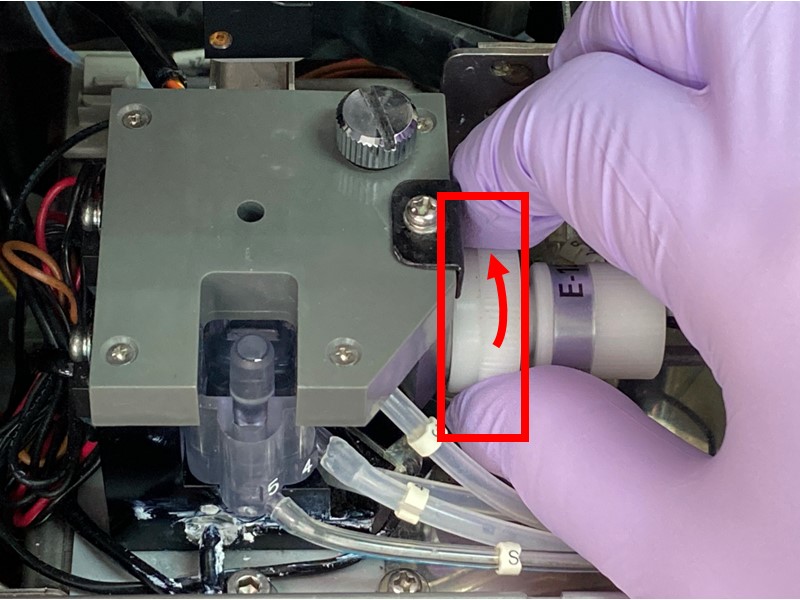

ステップ6 — 電極のセットねじを回して固定します

ステップ6 — 赤と黒のコネクタを挿し込みます

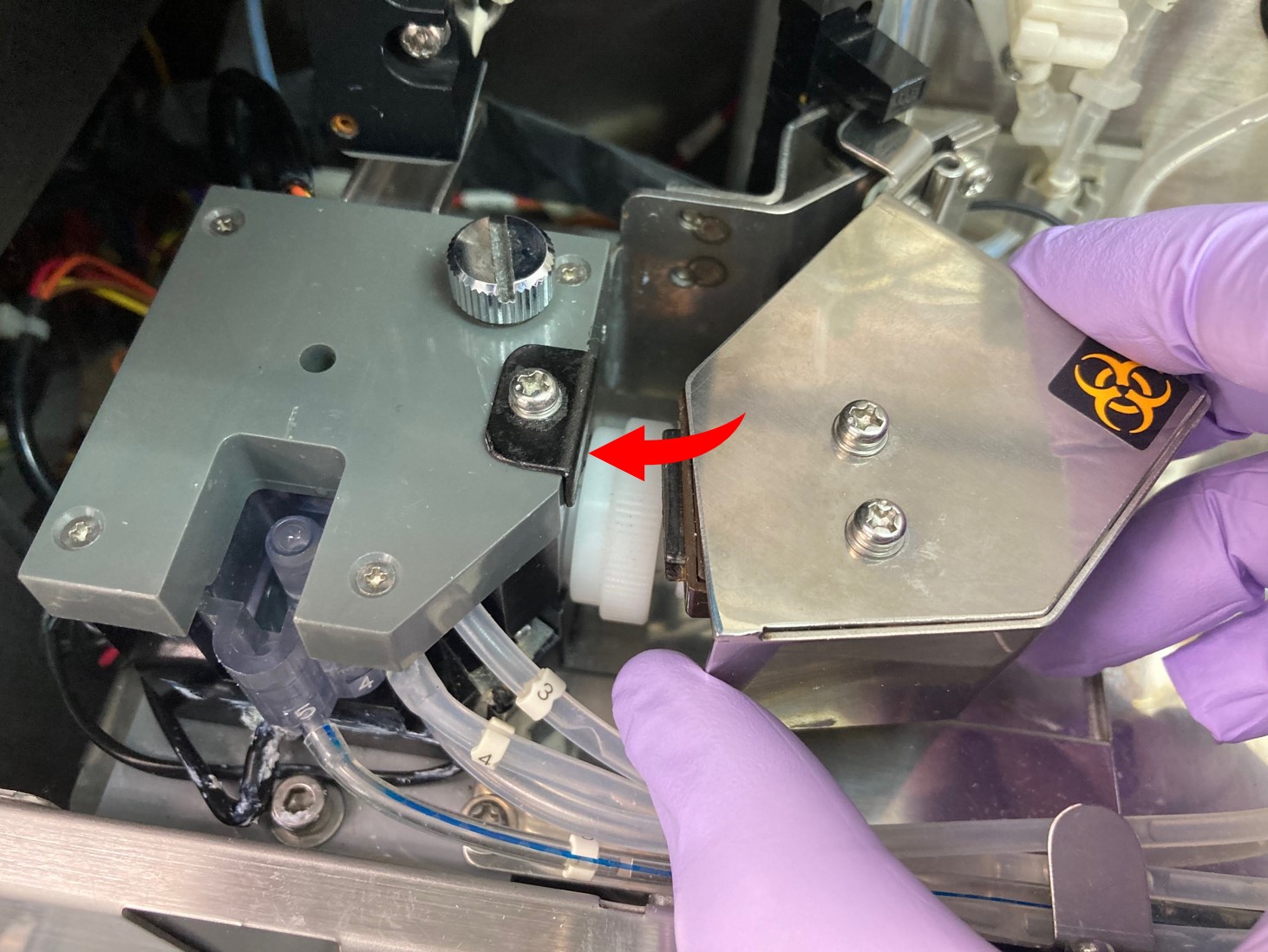

ステップ6 — 電極カバーを閉めます

STEP.7 電極をエージングする

ステップ7 — [1]を押します

ステップ7 — [1]を押します

ステップ7 — [1]を押します。電極のエージングが開始されます。(約20分)

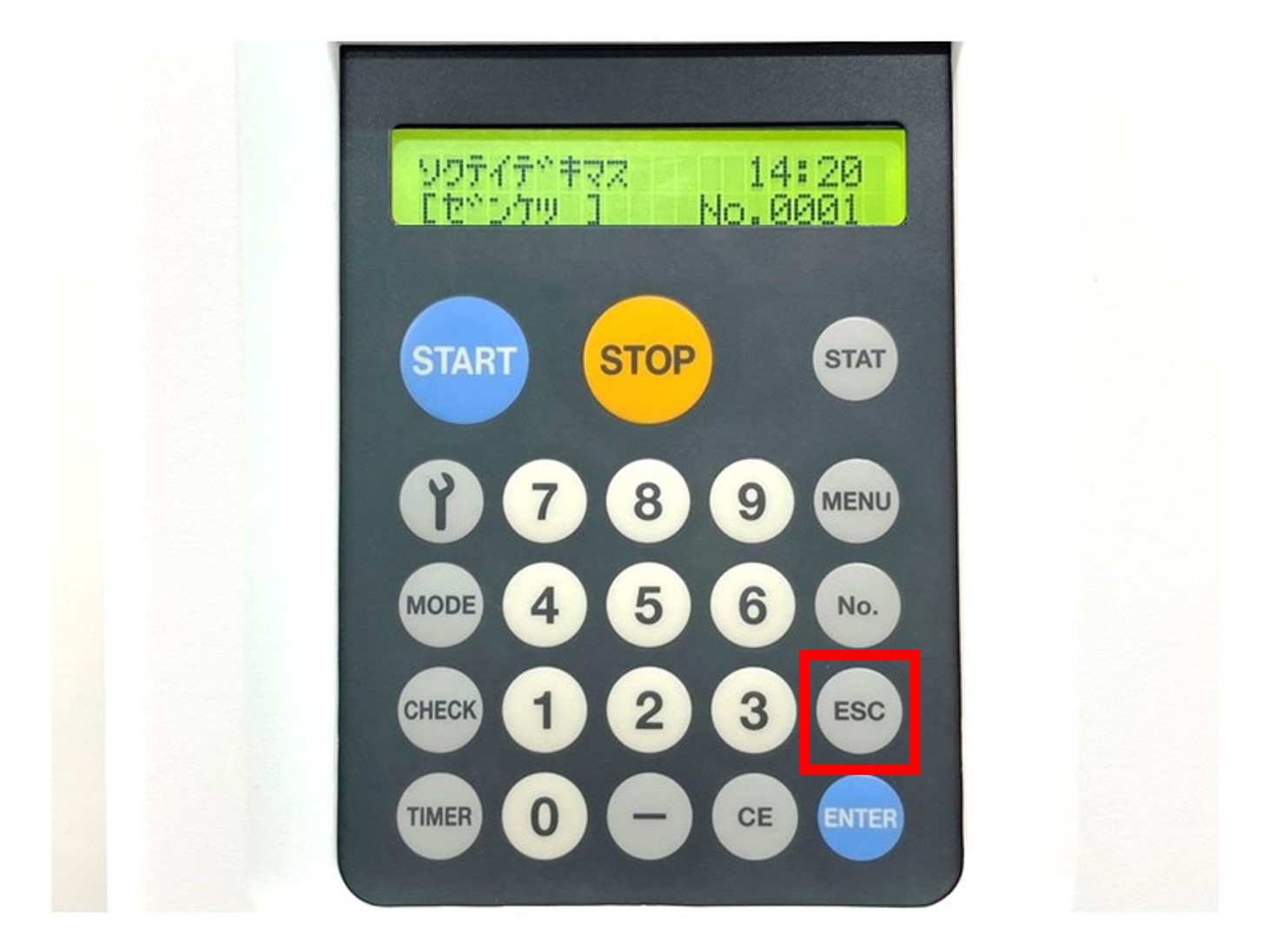

ステップ7 — 終了後、[ESC]を押して【待機画面】に戻ります。自動チェック測定(約7分)が開始されます。チェック測定がエラーなく完了すると測定可能となります。エラーが再発する場合は、アークレイお客様相談室にご連絡ください

管理番号：AIC251030-21A
