E28

ノズルシールコウカン

感染を防ぐために保護手袋を付けてください

作業時間45分

難易度★★☆

測定回数がノズルシール（Oリング）の交換規定回数を超えた場合に発生します。
お急ぎの場合はカウントリセットのみを実行することも可能です。

チェックポイント

チェックポイント

ピアス用ノズルのOリング交換

STEP.1 交換の準備をする

ステップ1 — [メンテナンスキー] を押します

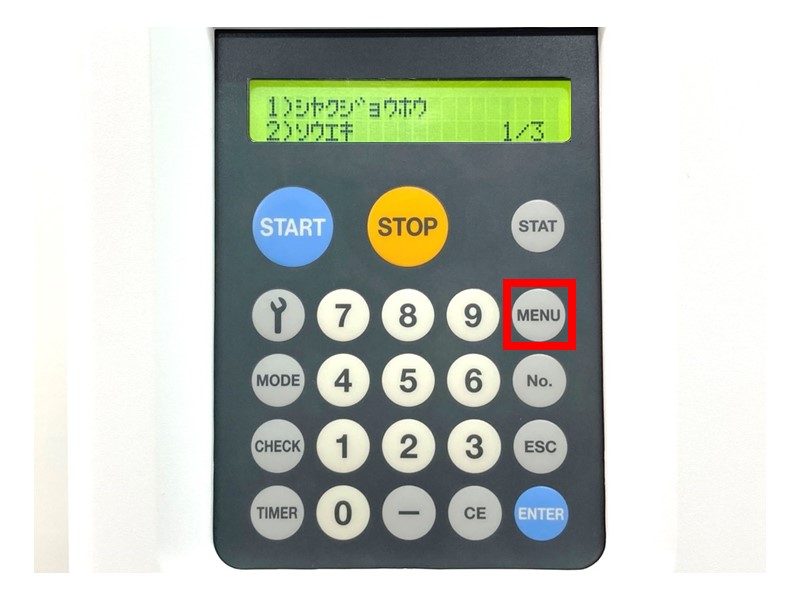

ステップ1 — [MENU] を押します

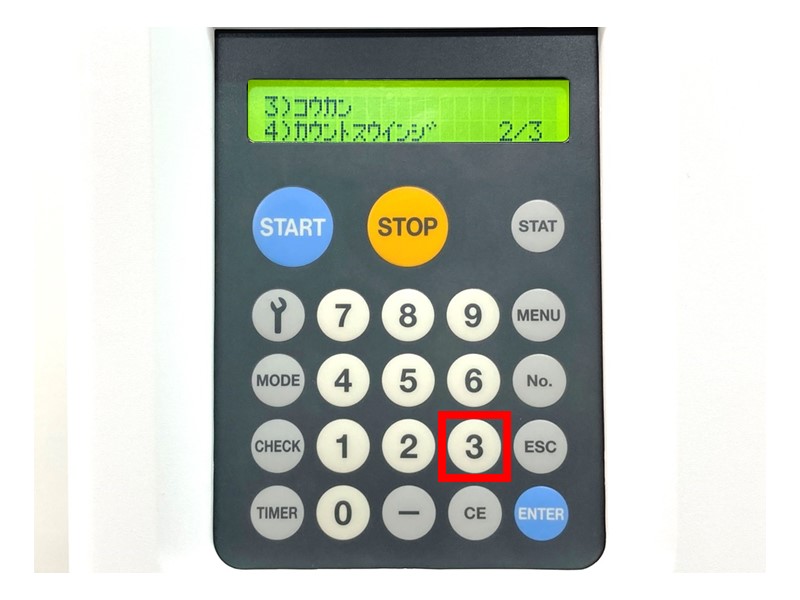

ステップ1 — [3] を押します

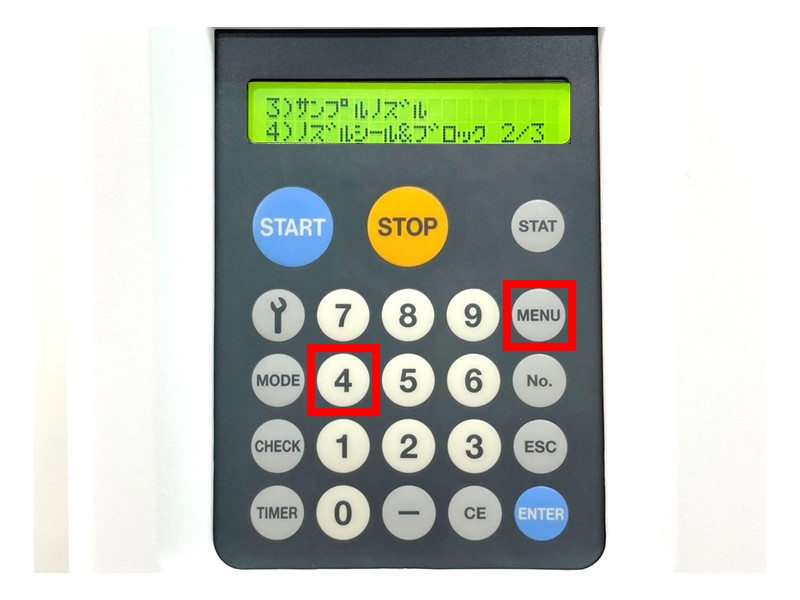

ステップ1 — [MENU]、[4] と順に押します

STEP.2 ノズルシールを交換しやすい場所に移動させる

ステップ2 — [1] を押します。ノズル洗浄ブロックが動作します

ステップ2 — [1] を押してカウントをリセットします。ノズル洗浄ブロックの清掃も同時に行う場合は（ブロック）の画面で[1] を押してカウントをリセットします

ステップ2 — 「スタンバイスイッチOFF」の画面が表示されたら、装置前面のスタンバイスイッチを押して電源を切ります

ステップ2 — スタンバイスイッチ（赤枠）
お急ぎの場合はSTEP6へ進みます。ノズルシールを交換せず、カウントリセットのみが実行され、エラーは解除されます

STEP.3 ピアス用ノズルを取り外す

ステップ3 — 前カバーとメンテナンスカバーを開けます。続けて、赤枠のノズル固定部を確認します

ステップ3 — 2本のノズルチューブをピアス用ノズルから抜き取ります
「S」：真上
「A」：斜め右上

ステップ3 — ノズル固定ねじを緩めます

ステップ3 — ピアス用ノズルを上方向に抜き取ります。※ノズル先端は針になっています。突き刺してけがをしないよう取り扱いに注意してください

STEP.4 Oリングを交換する

ステップ4 — ノズル洗浄ブロックの上面の押さえプレートを手前に抜き取ります

ステップ4 — 古いOリングの内径側にピンセットを入れて取り出し、新しいOリングと交換します。Oリングセット部分に汚れが付着している場合は水を含ませたガーゼ等で清掃します

ステップ4 — 押さえプレートの溝をピンに合わせて、奥までしっかりと差し込みます

ステップ4 — 奥の金具の下にプレートが挟まっている事を確認します

STEP.5 ピアス用ノズルを取り付ける

ステップ5 — 赤色の四角部分(ピアス用ノズルの先端 50mmより上）に、綿棒またはガーゼで機器の付属品にあるシリコングリス(青いキャップ)を薄く塗ります

ステップ5 — ピアス用ノズルを白いガイド、黒いブロックの順にまっすぐに差し込み、ノズル固定ねじを締めます

ステップ5 — 2本のノズルチューブをピアス用ノズルに取り付けます
「S」：真上
「A」：斜め右上

ステップ5 — ノズルの位置が赤枠の通りになっていることを確認します。ノズルが上にずれたり、固定金具が傾いていないようにします

STEP.6 電源を入れる

ステップ6 — 前カバーを閉めます

ステップ6 — スタンバイスイッチを押して電源を入れます

ステップ6 — ウォーミングアップが完了し「ソクテイデキマス」の表示になれば完了です

管理番号：AIC251030-06A
