E27

ノズルブロックセイソウ

感染を防ぐために保護手袋をつけてください

作業時間30分

難易度★☆☆

測定回数がノズルブロックの清掃規定回数を超えた場合に発生します。
お急ぎの場合はカウントリセットのみを実行することも可能です。

チェックポイント

チェックポイント

ノズル洗浄ブロックの清掃

STEP.1 交換の準備をする

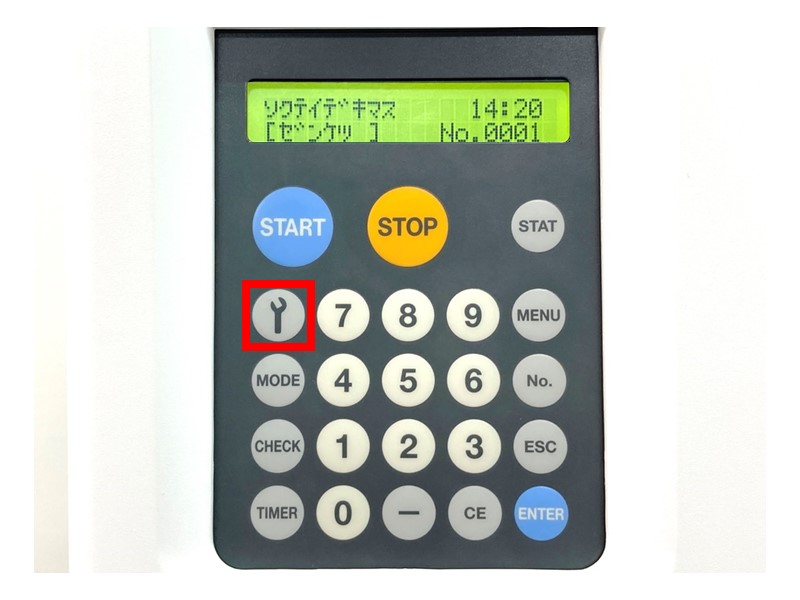

ステップ1 — [メンテナンスキー] を押します

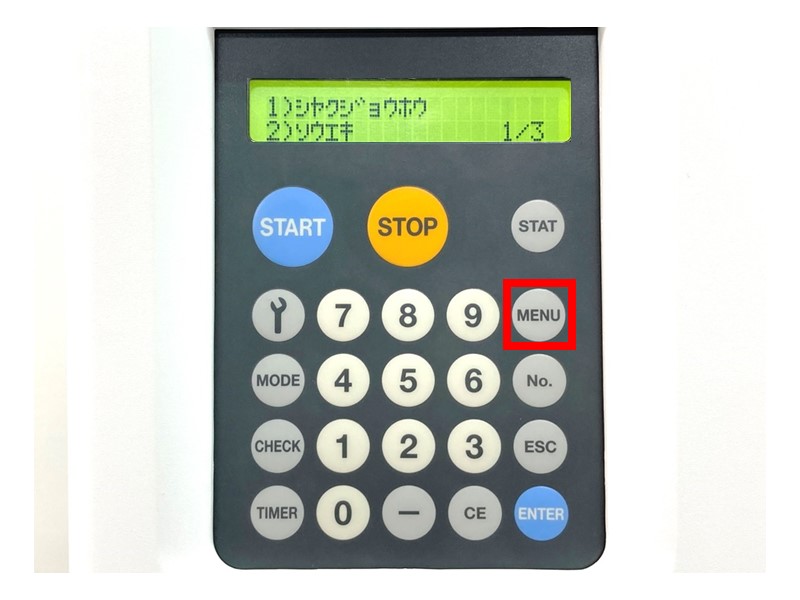

ステップ1 — [MENU] を押します

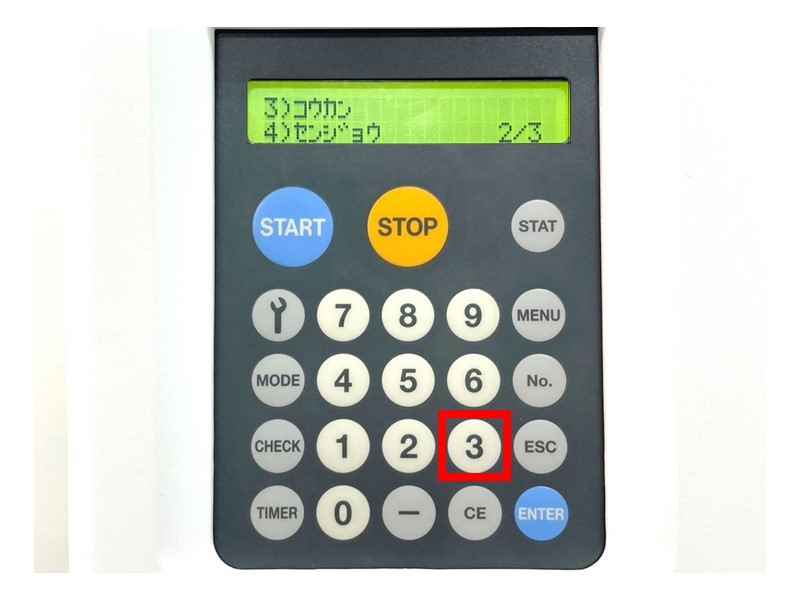

ステップ1 — [3] を押します

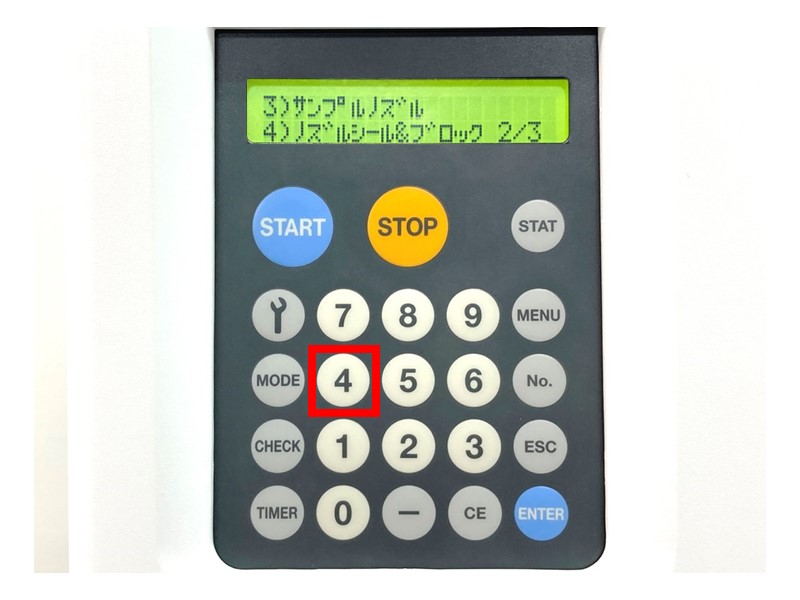

ステップ1 — [MENU] 、[4]と順に押します

STEP.2 ノズル洗浄ブロックを清掃しやすい場所へ移動させる

ステップ2 — [1] を押します。ノズル洗浄ブロックが動作します

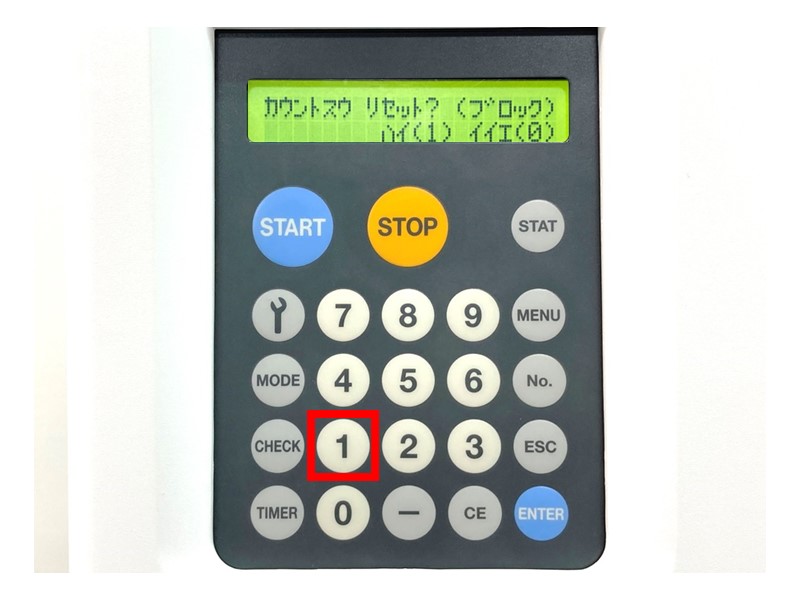

ステップ2 — [1] を押してカウントをリセットします。ピアス用ノズルのOリング交換も同時に行う場合は（シール）の画面で[1] を押してカウントをリセットします

ステップ2 — 「スタンバイスイッチOFF」の画面が表示されたら、装置前面のスタンバイスイッチを押して電源を切ります

ステップ2 — スタンバイスイッチ（赤枠）
お急ぎの場合はSTEP6へ進みます。ノズル洗浄ブロックは清掃せず、カウントリセットのみが実行され、エラーは解除されます

STEP.3 ノズル洗浄ブロックを取りはずす

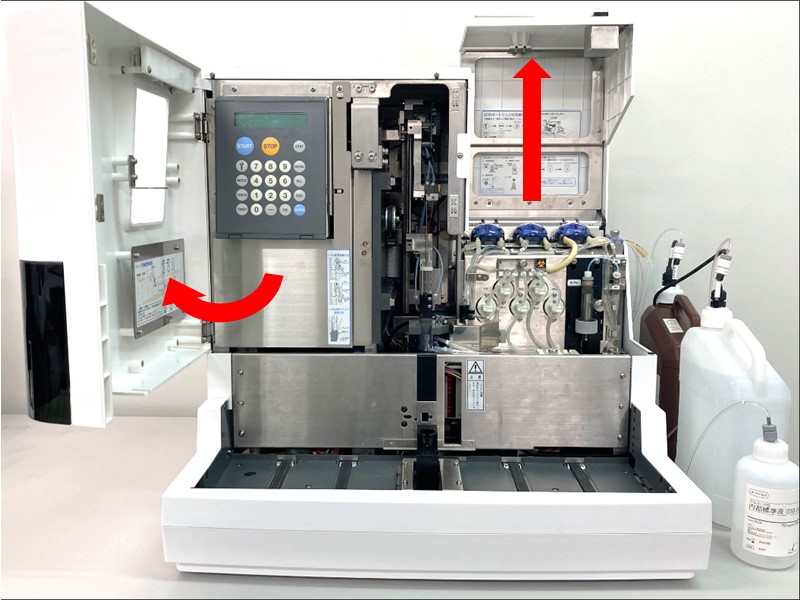

ステップ3 — 前カバーを開きます

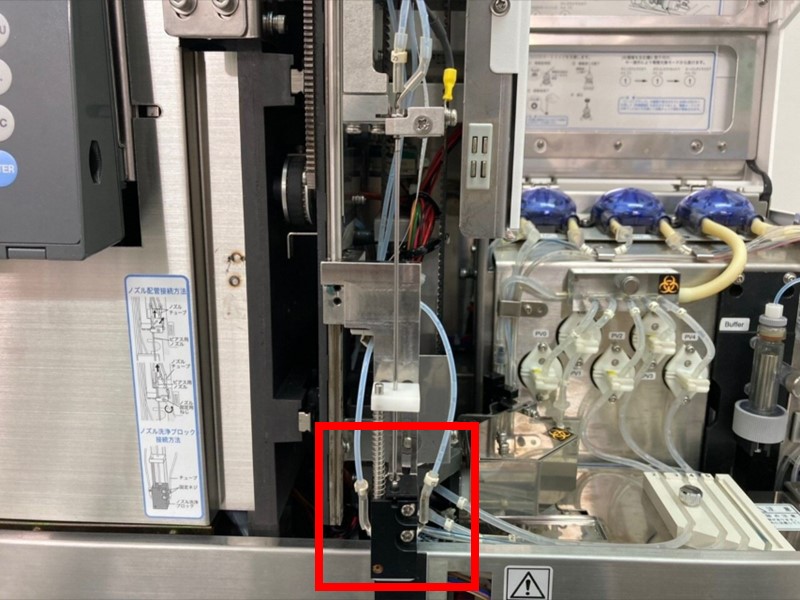

ステップ3 — 赤枠の黒いブロックがノズル洗浄ブロックです

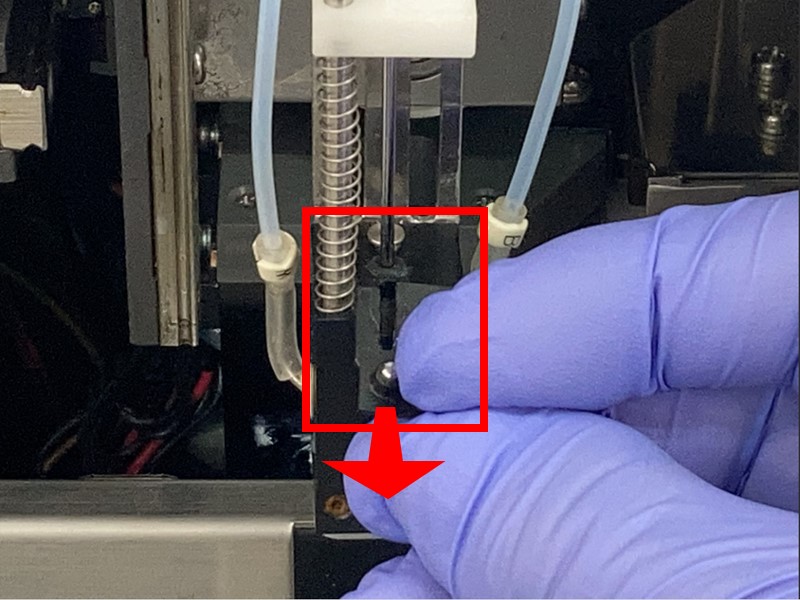

ステップ3 — ノズル洗浄ブロック上面の、押さえプレートを手前に抜き取ります

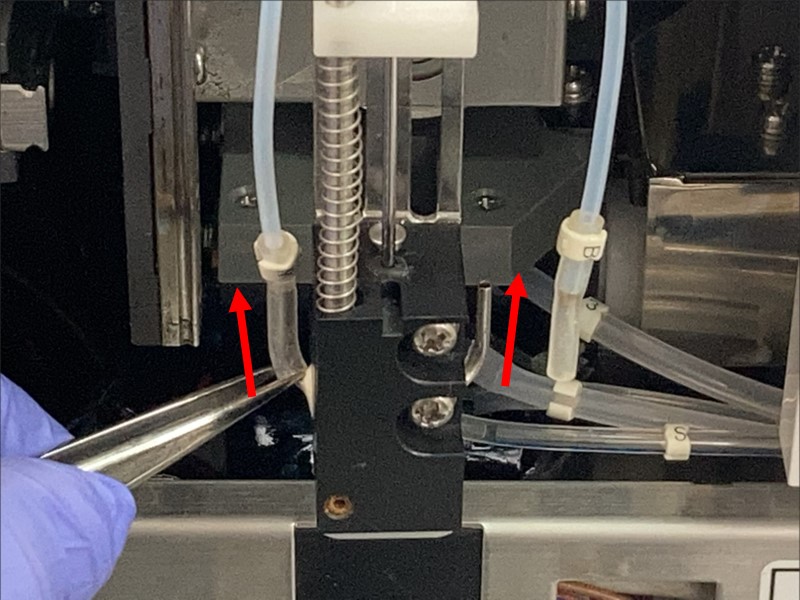

ステップ3 — ノズル洗浄ブロックに接続されている「W」マークの入ったチューブと、「B」マークの入ったチューブを抜き取ります

STEP.4 ノズル洗浄ブロックを清掃する

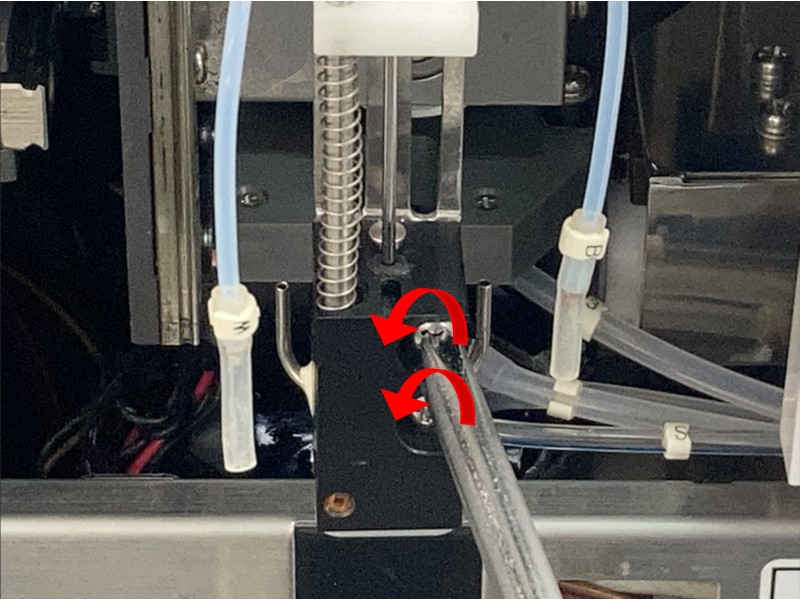

ステップ4 — ノズル洗浄ブロックの固定ねじ（2本）を緩めます。ねじはブロックからは抜き取れないようになっています

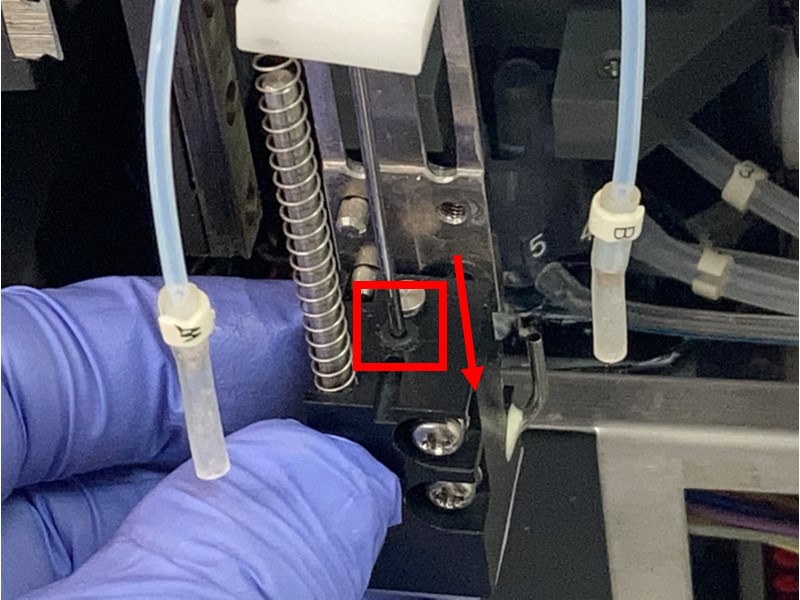

ステップ4 — ノズル洗浄ブロックを下方向へ取り外します。※赤枠の黒いOリングを紛失しないように注意してください

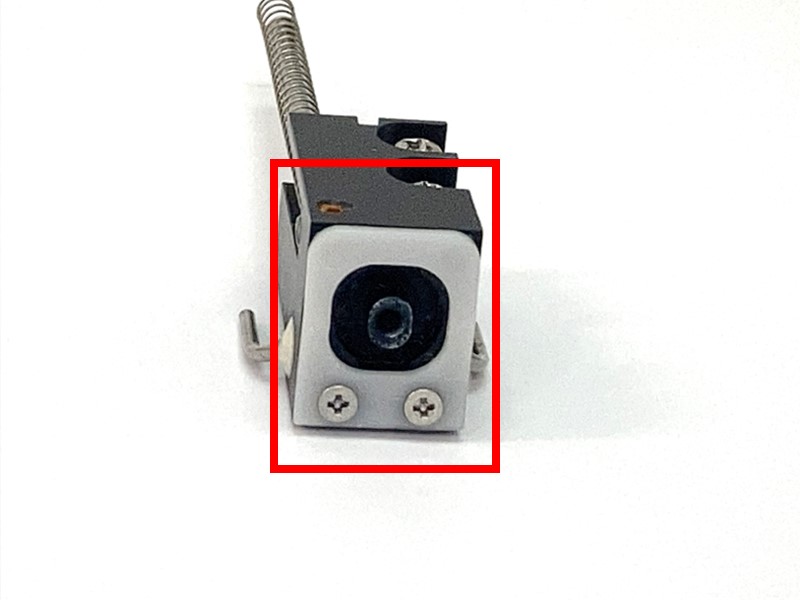

ステップ4 — 精製水を染み込ませたガーゼ等でノズル洗浄ブロックの底面の汚れを拭き取ります

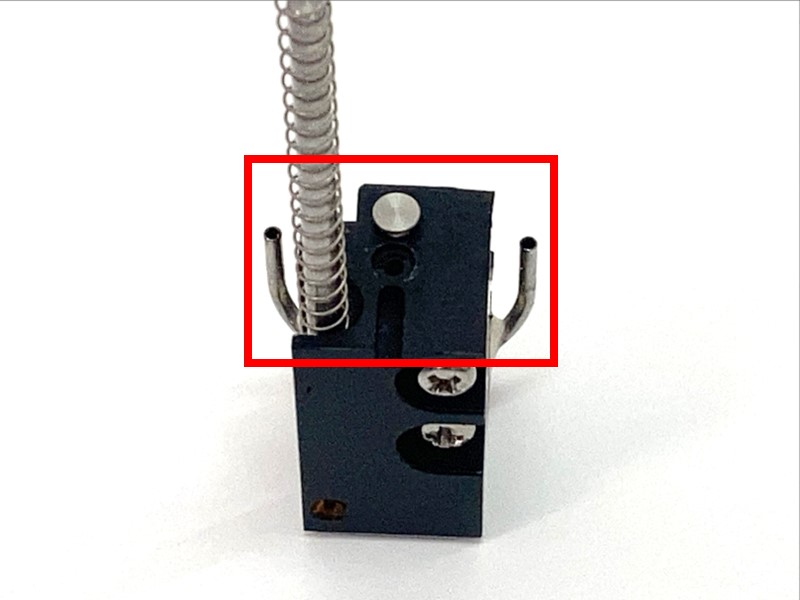

ステップ4 — ノズル洗浄ブロック上面の汚れを拭き取ります

STEP.5 ノズル洗浄ブロックを取り付ける

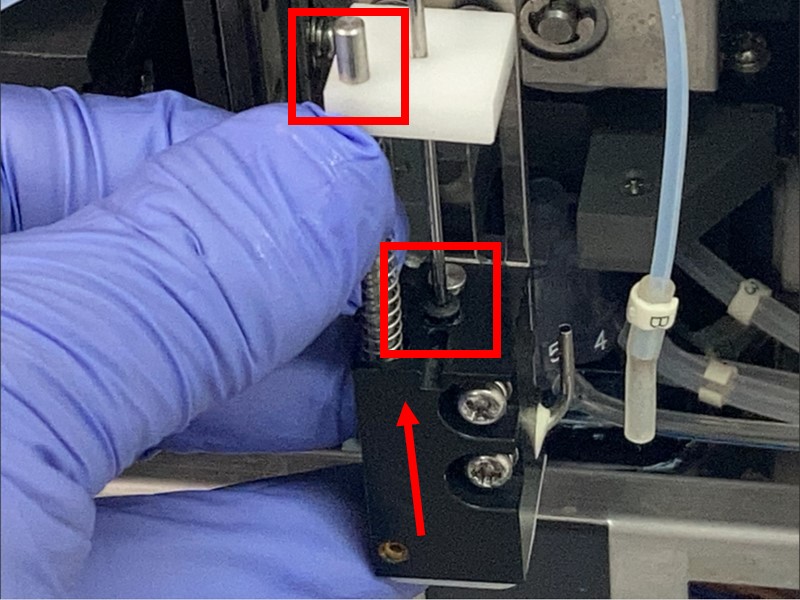

ステップ5 — ノズル洗浄ブロックのピンを樹脂ブロックの穴に通し、ピアス用ノズルをノズル洗浄ブロックに通します

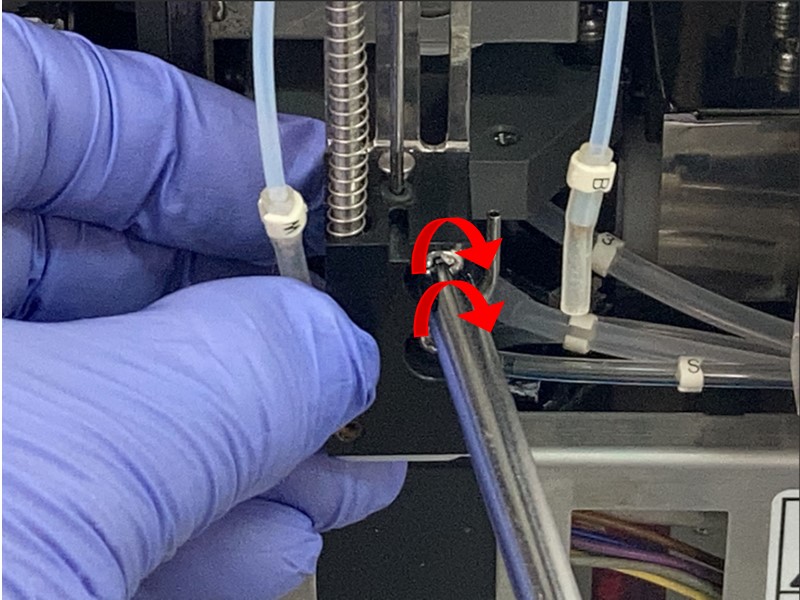

ステップ5 — ノズル洗浄ブロックが傾かないように押さえながらノズル洗浄ブロックの固定ネジを締めます

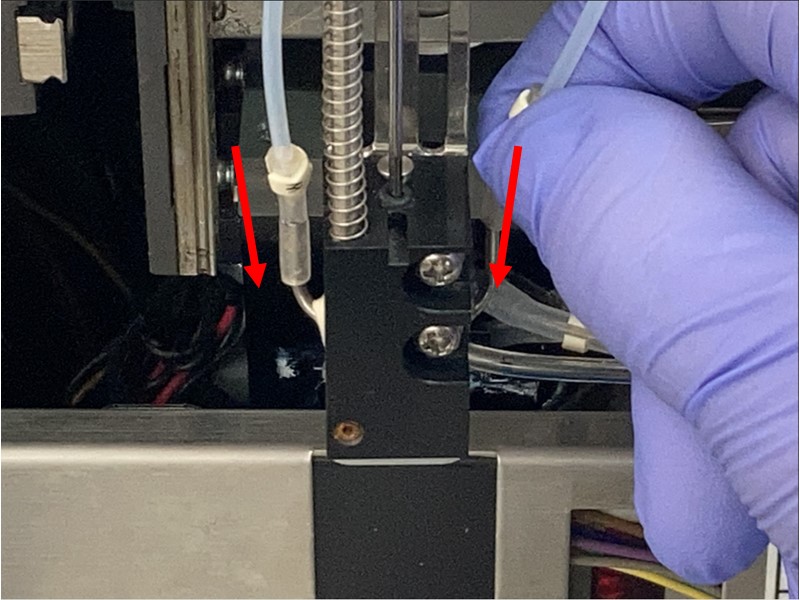

ステップ5 — チューブW（左）、B（右）を接続します

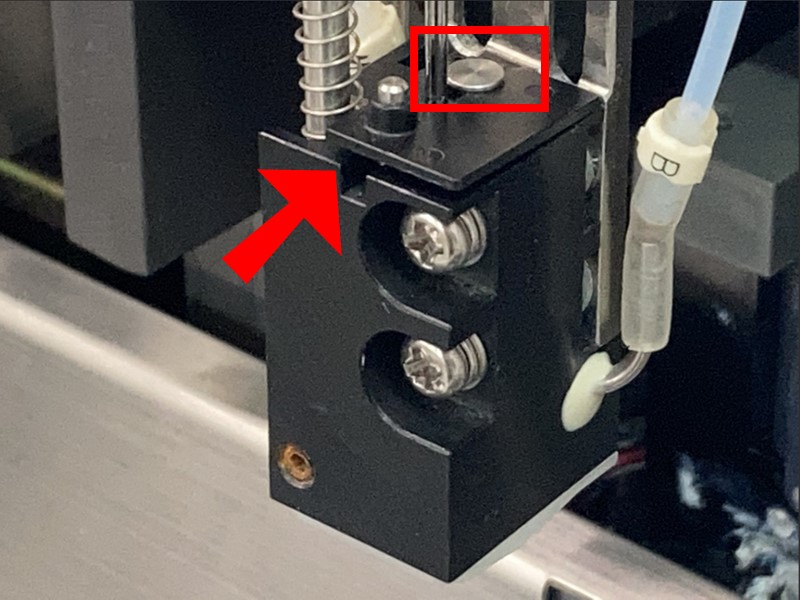

ステップ5 — 押さえプレートを取り付けます。プレートが奥の押さえの下に入っていることを確認します

STEP.6 電源を入れる

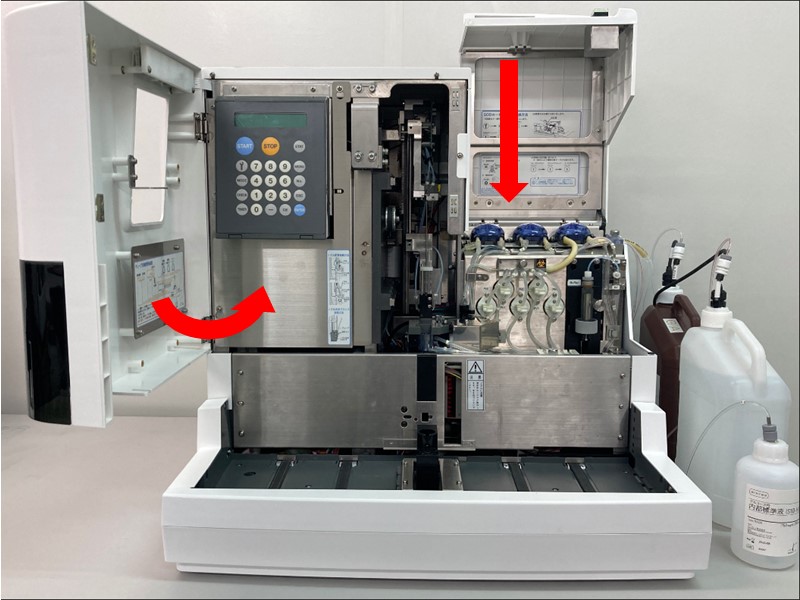

ステップ6 — 前カバーを閉めます

ステップ6 — スタンバイスイッチを押して電源を入れます

ステップ6 — ウォーミングアップが完了し「ソクテイデキマス」の表示になれば完了です

管理番号：AIC251030-05A
