E26

ピアスヨウノズルコウカン

感染を防ぐために保護手袋をつけてください

作業時間30分

難易度★★★

ピアス用ノズルの測定回数が交換規定回数を超えた場合に発生します。
お急ぎの場合はカウントリセットのみを実行することも可能です。

チェックポイント

チェックポイント

ピアス用ノズルの交換

STEP.1 交換の準備をする

ステップ1 — [メンテナンスキー]を押します

ステップ1 — [MENU] を押します

ステップ1 — [3] を押します

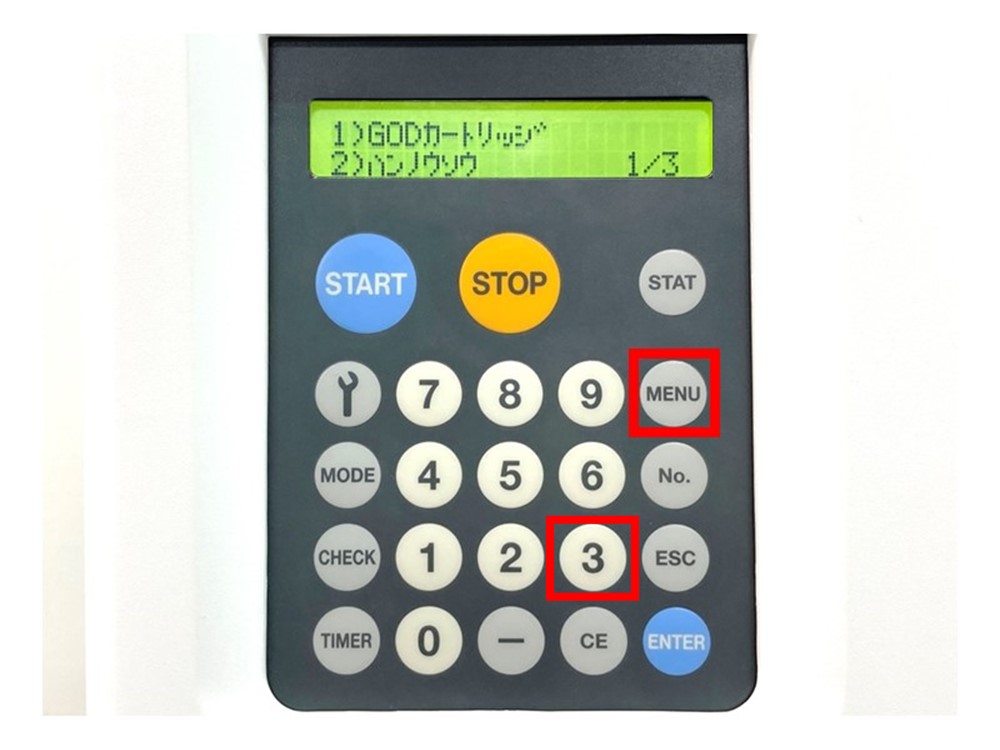

ステップ1 — [MENU] [3] と順に押します

STEP.2 ピアス用ノズルを移動させる

ステップ2 — [1] を押します。ノズルが動作します

ステップ2 — [1] を押してカウントをリセットします

ステップ2 — 「スタンバイスイッチOFF」の画面が表示されたら、装置前面のスタンバイスイッチを押して電源を切ります

ステップ2 — スタンバイスイッチ（赤枠）
ここまででカウントはリセットされ、エラーの解除は完了しています。
お急ぎの場合はSTEP5へ進みます。ピアス用ノズルは交換せず、カウントリセットのみが実行されます

STEP.3 ピアス用ノズルを取り外す

ステップ3 — 前カバーとメンテナンスカバーを開けます。続けて、赤枠のノズル固定部を確認します

ステップ3 — 2本のノズルチューブをピアス用ノズルから抜き取ります
「S」：真上
「A」：斜め右上

ステップ3 — ノズル固定ねじを緩めます

ステップ3 — ピアス用ノズルを上方向に抜き取ります。※ノズル先端は鋭利なため、取り扱いに注意してください

STEP.4 新しいピアス用ノズルを取り付ける

ステップ4 — 新しいピアス用ノズルの先端 50mmより上に、綿棒またはガーゼで機器の付属品にあるシリコングリス(青いキャップ)を薄く塗ります

ステップ4 — ピアス用ノズルを白いガイド、黒いブロックの順にまっすぐに差し込み、ノズル固定ねじを締めます

ステップ4 — 2本のノズルチューブをピアス用ノズルに取り付けます
「S」：真上
「A」：斜め右上

ステップ4 — ノズルの位置が赤枠の通りになっていることを確認します。ノズルが上にずれたり、固定金具が傾いていないようにします

STEP.5 電源を入れる

ステップ5 — 前カバーを閉めます

ステップ5 — スタンバイスイッチを押して電源を入れます

ステップ5 — ウォーミングアップが完了し「ソクテイデキマス」の表示になれば完了です

管理番号：AIC251030-04A
