点着ポンプのキャップシールの交換が必要です

感染を防ぐために保護手袋をつけてください

作業時間15分

難易度★★★

点着ポンプの駆動回数が規定の27万測定を超え、キャップシールの交換時期になりました

チェックポイント

チェックポイント

点着ポンプキャップシールの交換

STEP.1 点着ポンプキャップシールを用意する

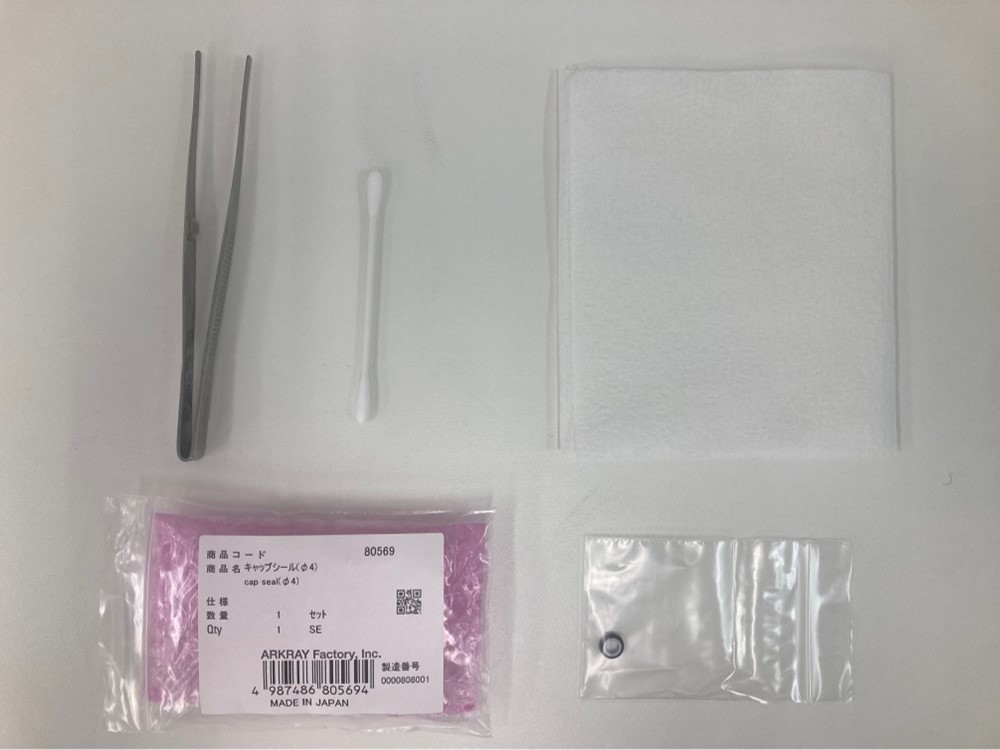

ステップ1 — 必要なもの：キャップシールφ4、ピンセット、綿棒、ガーゼなど

STEP.2 洗浄液を排出し、ボトルのキャップを外す

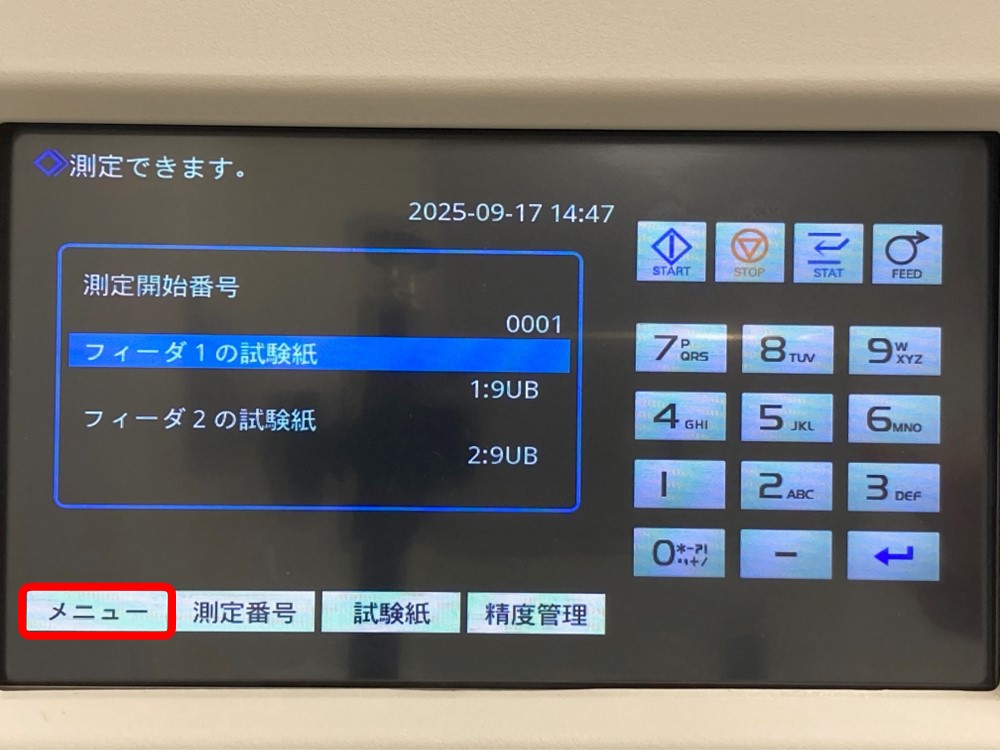

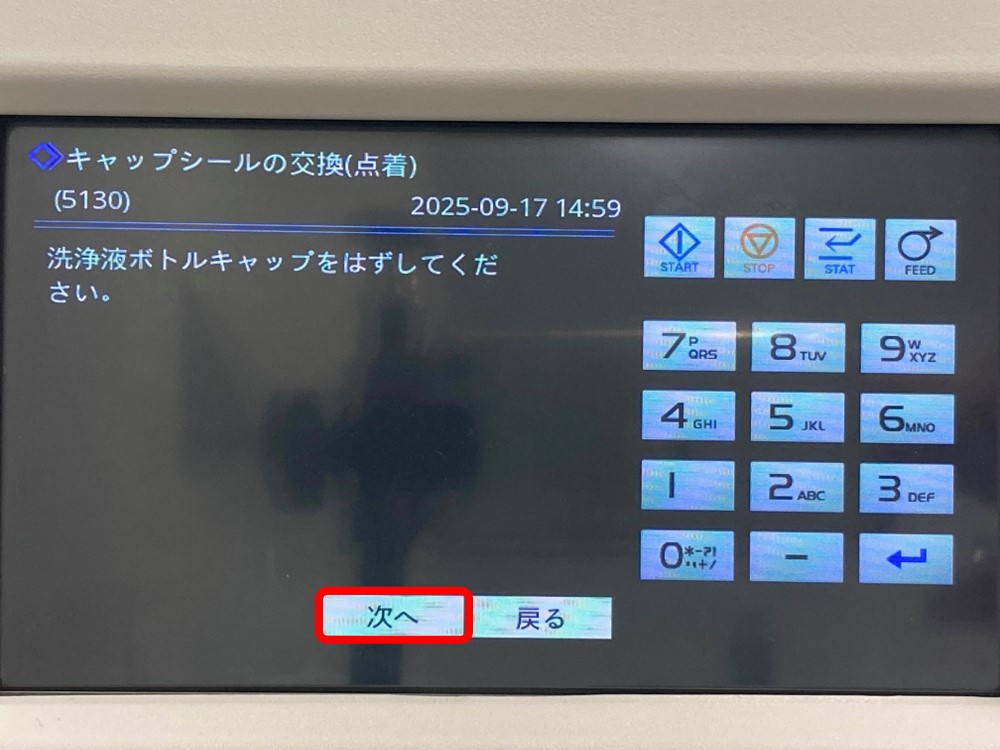

ステップ2 — 【待機画面】で[メニュー]を押し[5 メンテナンス]→[1 清掃・交換]→[3 キャップシールの交換(点着)]を選択します

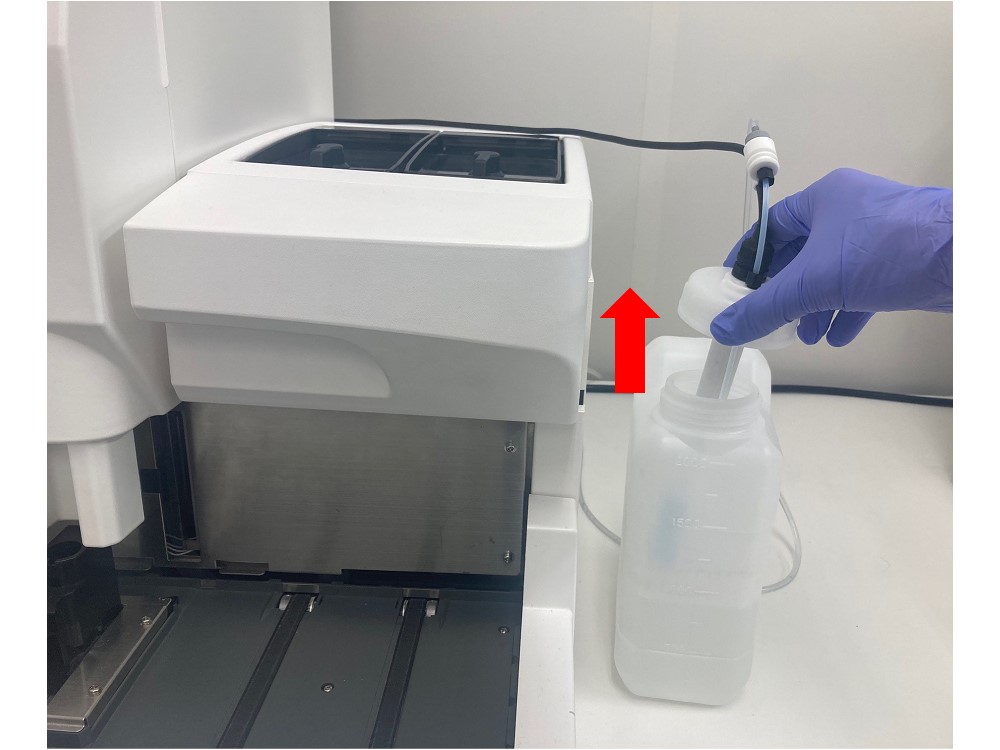

ステップ2 — 洗浄液ボトルのキャップを外します。キャップはティッシュペーパーやガーゼなどの上に置きます

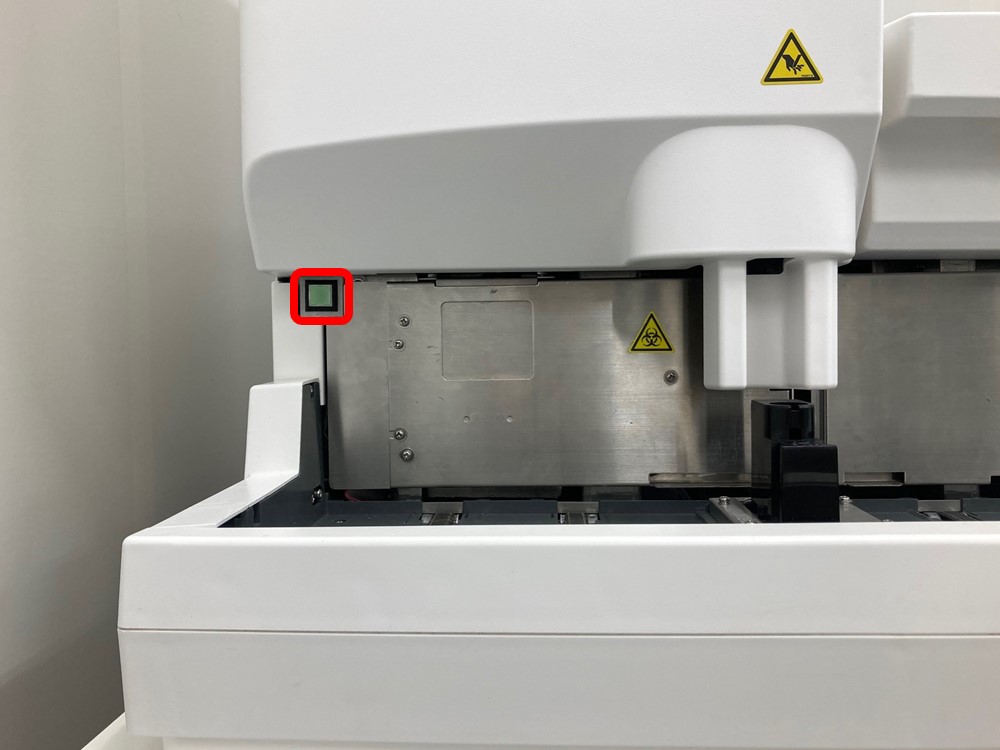

ステップ2 — [次へ]を押し「電源を切って交換を行ってください。」と表示された後、スタンバイ・スイッチを3秒間押して電源を切ります

STEP.3 カバーを開ける

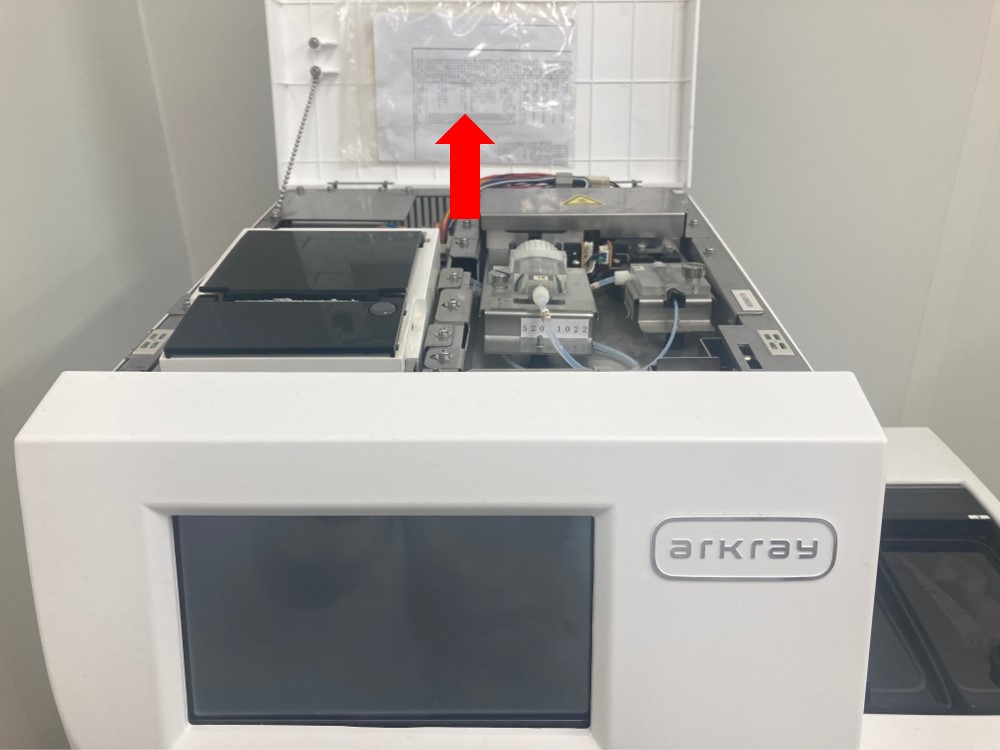

ステップ3 — トップカバーを開けます

STEP.4 点着ポンプを取り外す

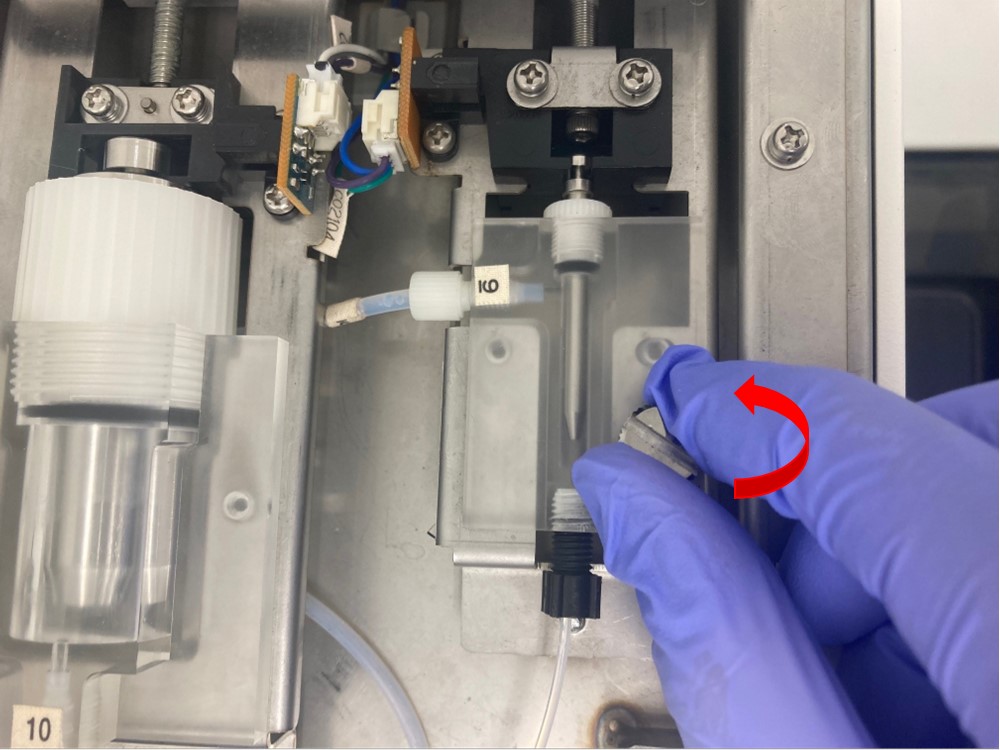

ステップ4 — 点着ポンプの止めねじを手で回して外します。止めねじが固い時はマイナスドライバーなどを使って外します

ステップ4 — 点着ポンプをまっすぐ持ち上げて取り外します

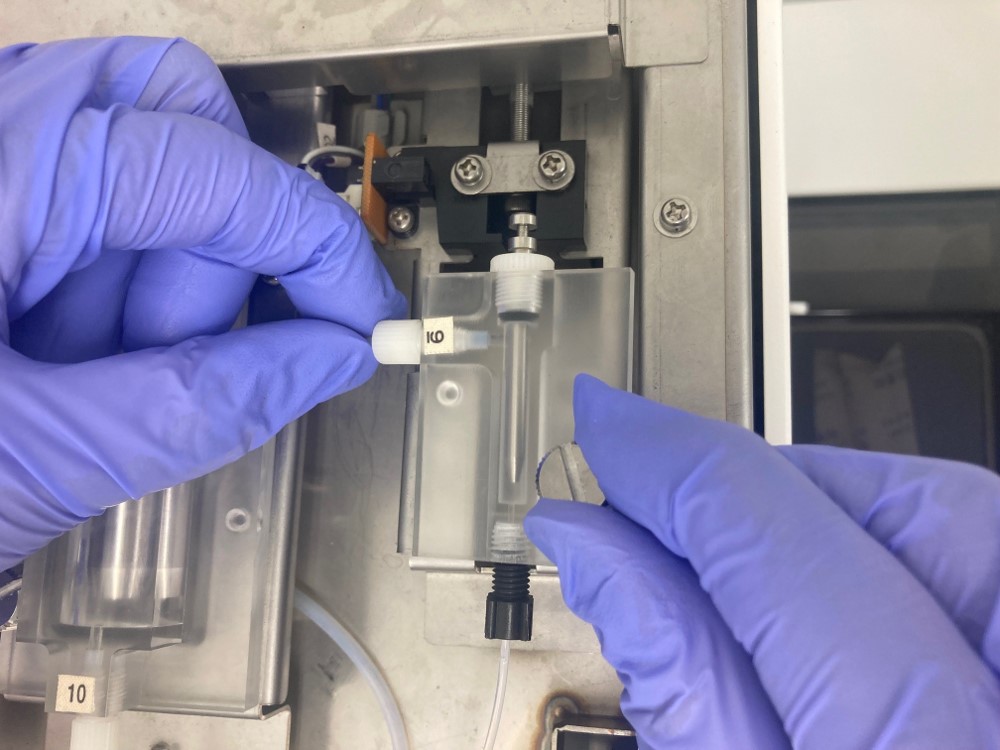

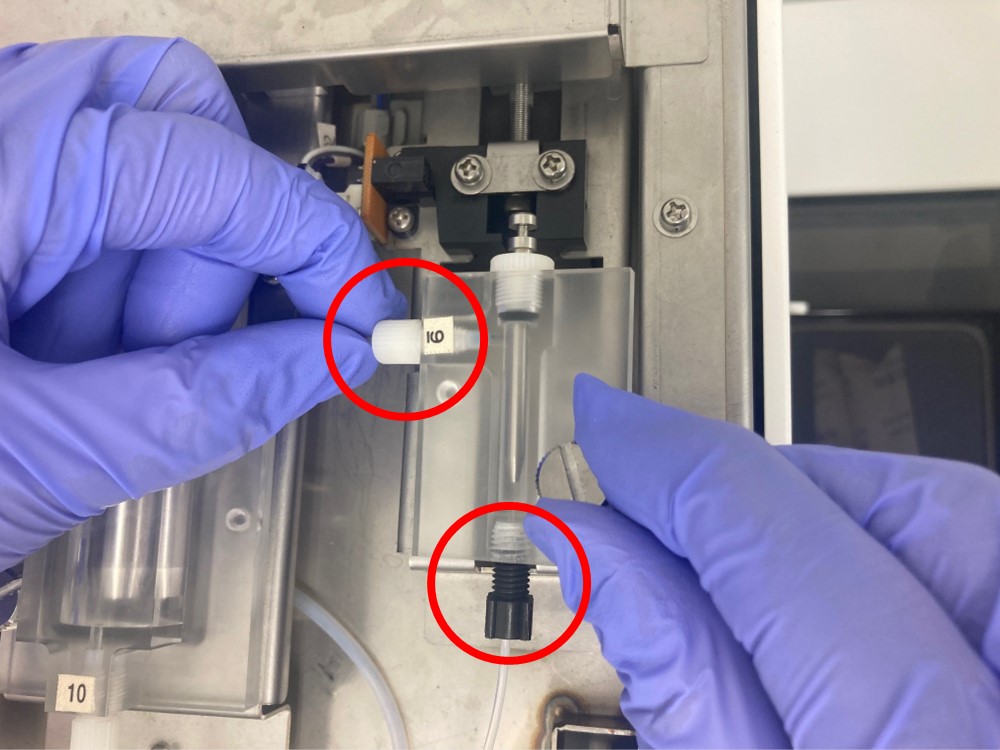

ステップ4 — チューブジョイント(2か所)を手で緩め、チューブを点着ポンプ本体から取り外します

STEP.5 点着ポンプを分解する

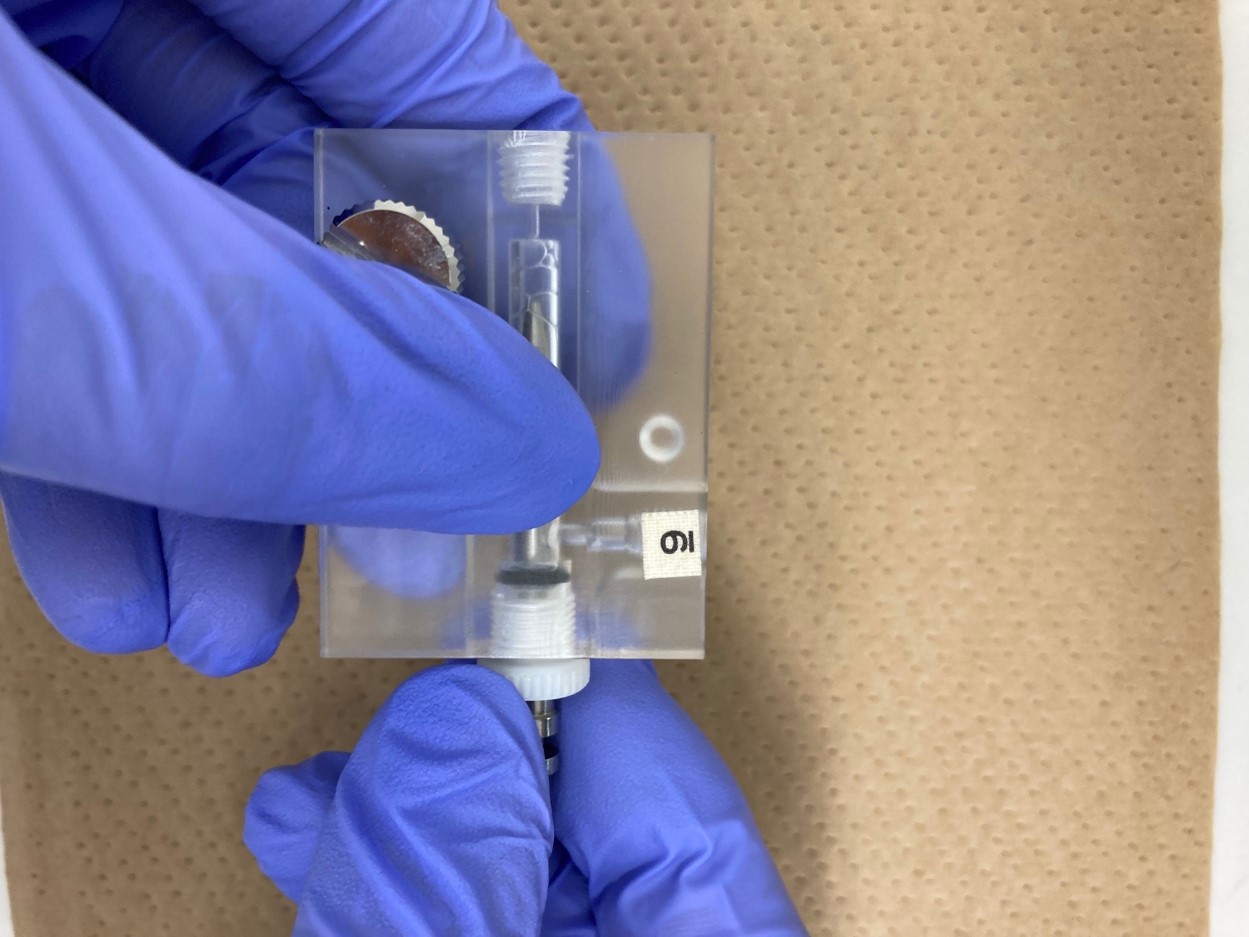

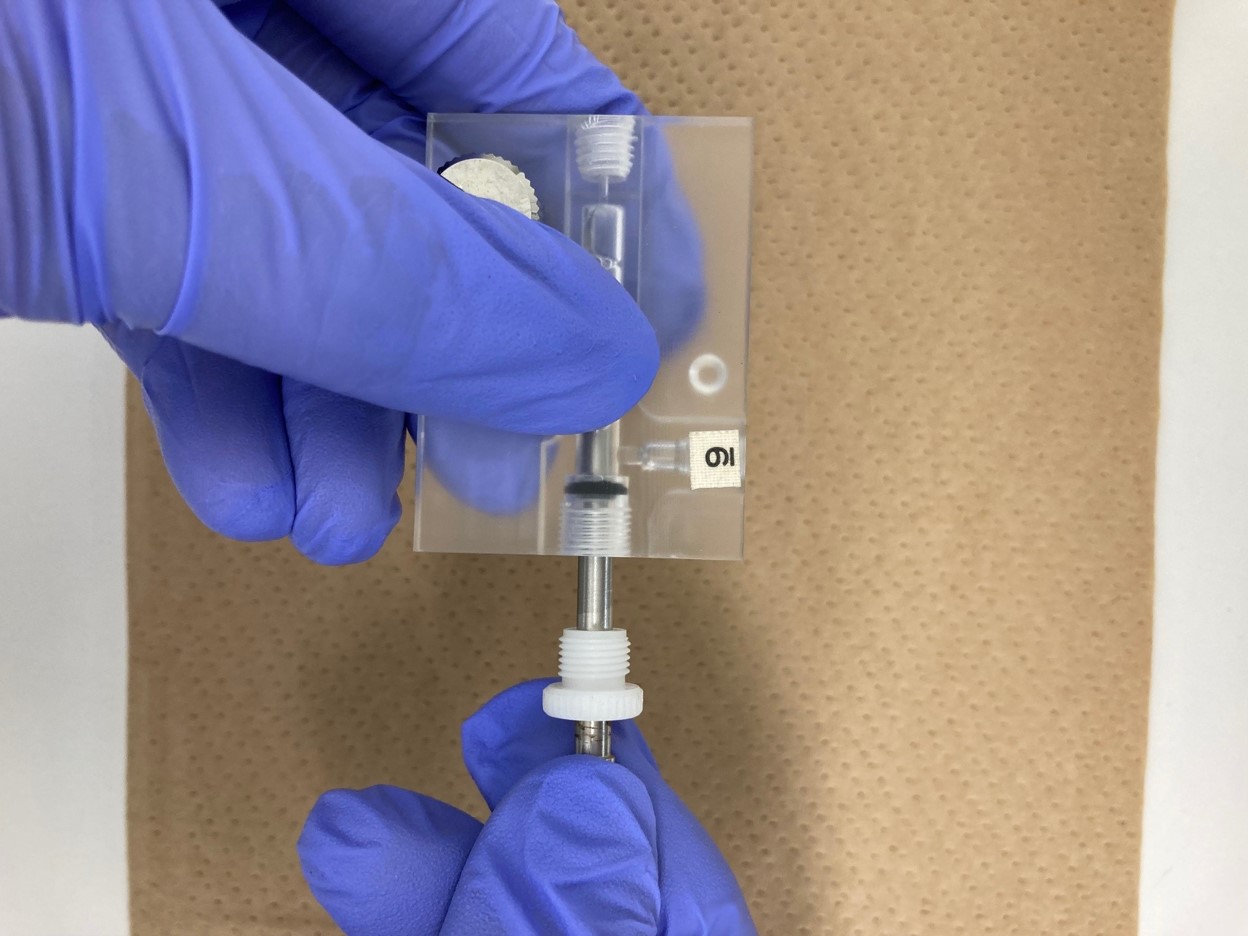

ステップ5 — 点着ポンプの下にティッシュペーパーまたはガーゼを敷きます。プランジャ固定ナットを手で回して外します

ステップ5 — 点着ポンプ本体からプランジャをゆっくり抜き取ります

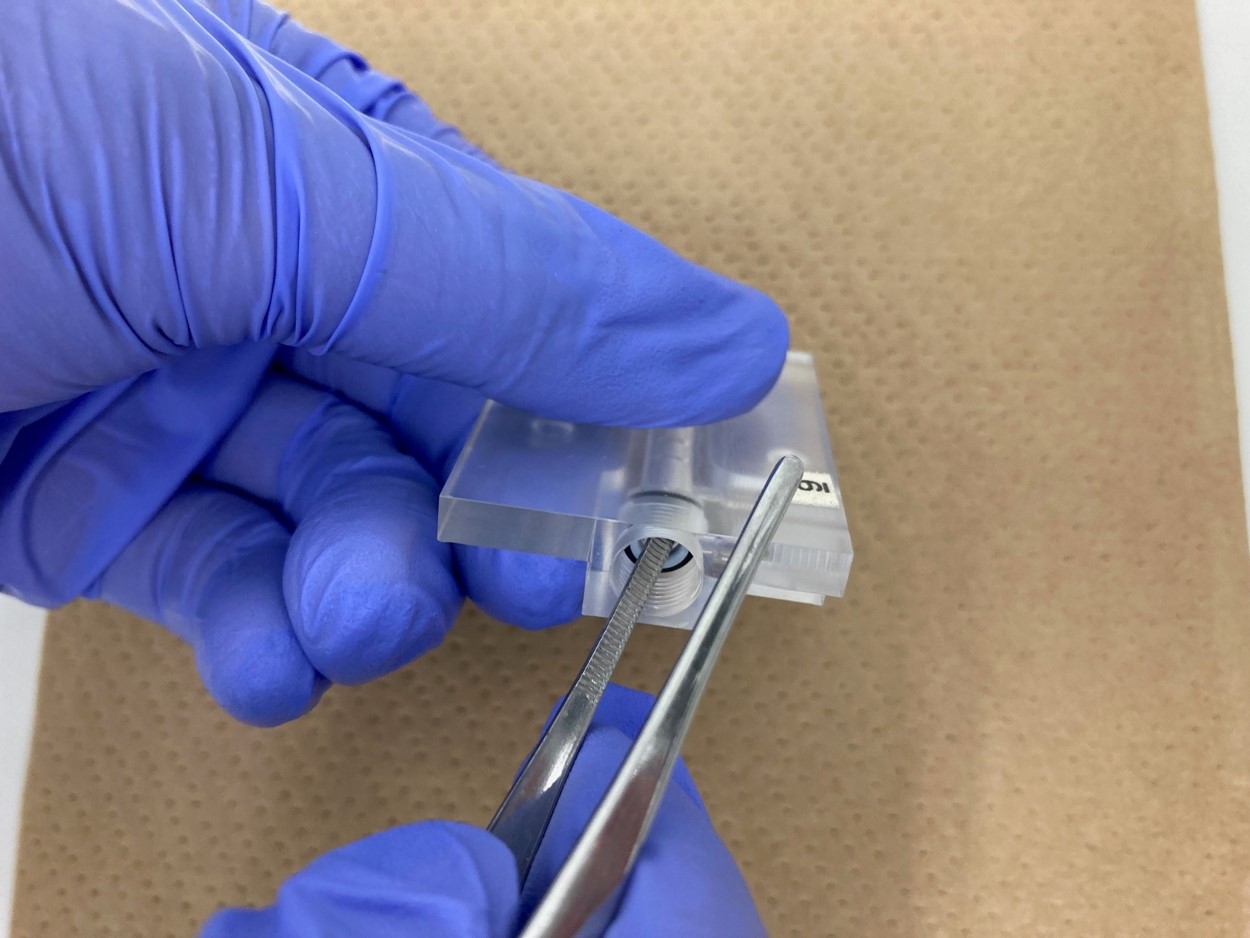

ステップ5 — プランジャからキャップシールを抜き取ります。キャップシールがポンプ本体内に残っているときはピンセットで取り出します

STEP.6 各部品を清掃する

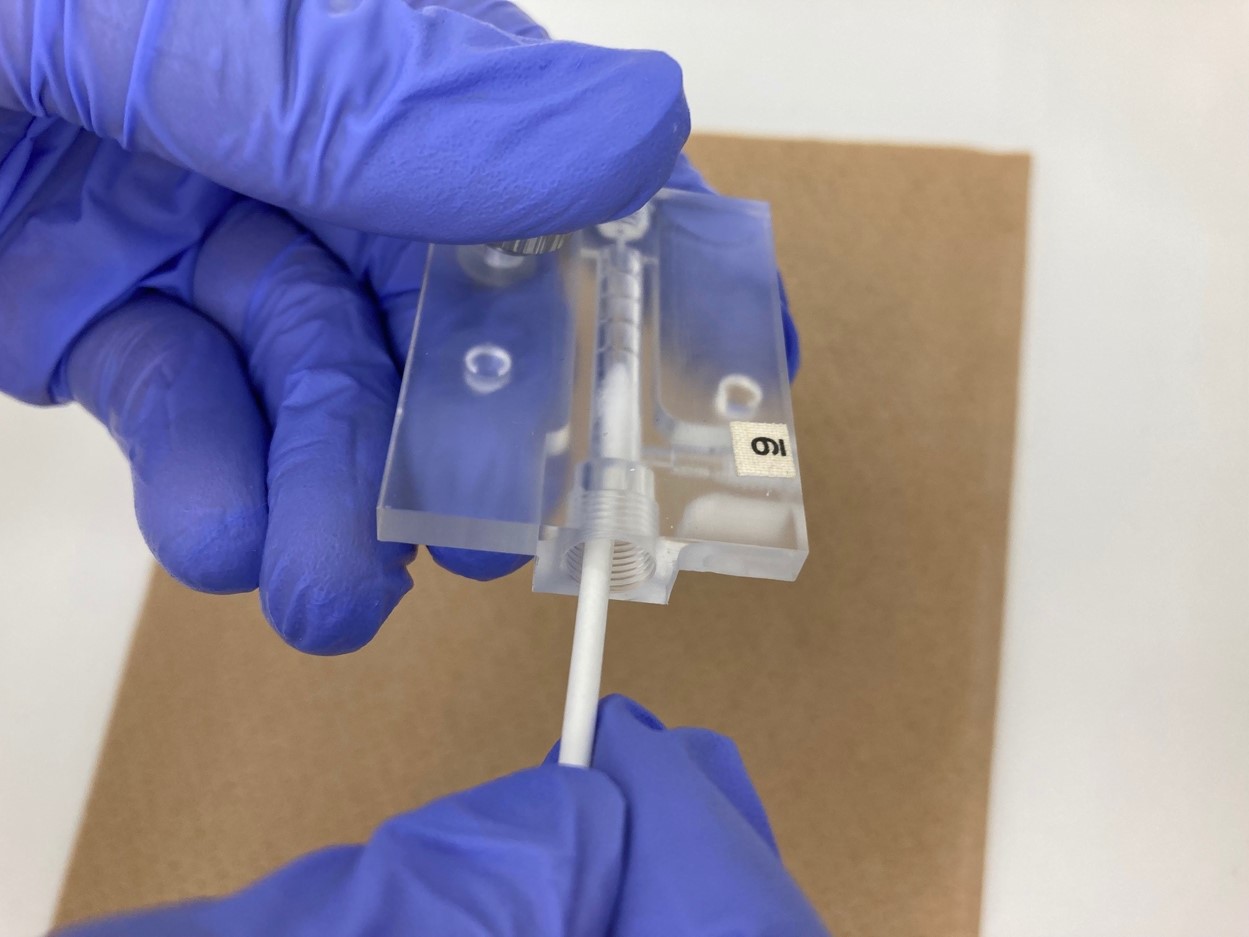

ステップ6 — 点着ポンプ本体を清掃します。精製水を染み込ませた綿棒で内側に付着している汚れを拭き取ります

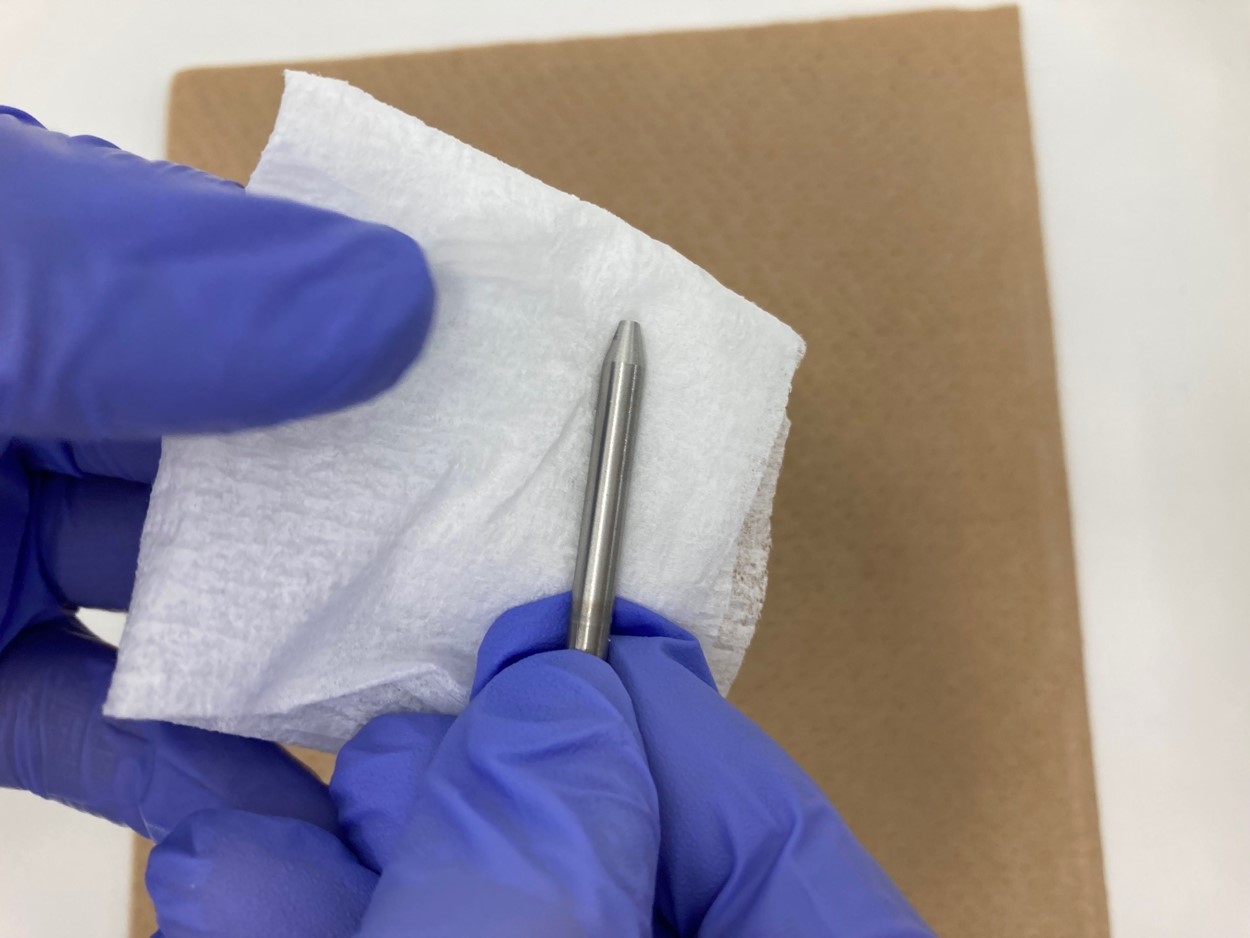

ステップ6 — プランジャを清掃します。精製水を染み込ませた綿棒またはガーゼで付着している汚れを拭き取ります

STEP.7 新しいキャップシールを取り付ける

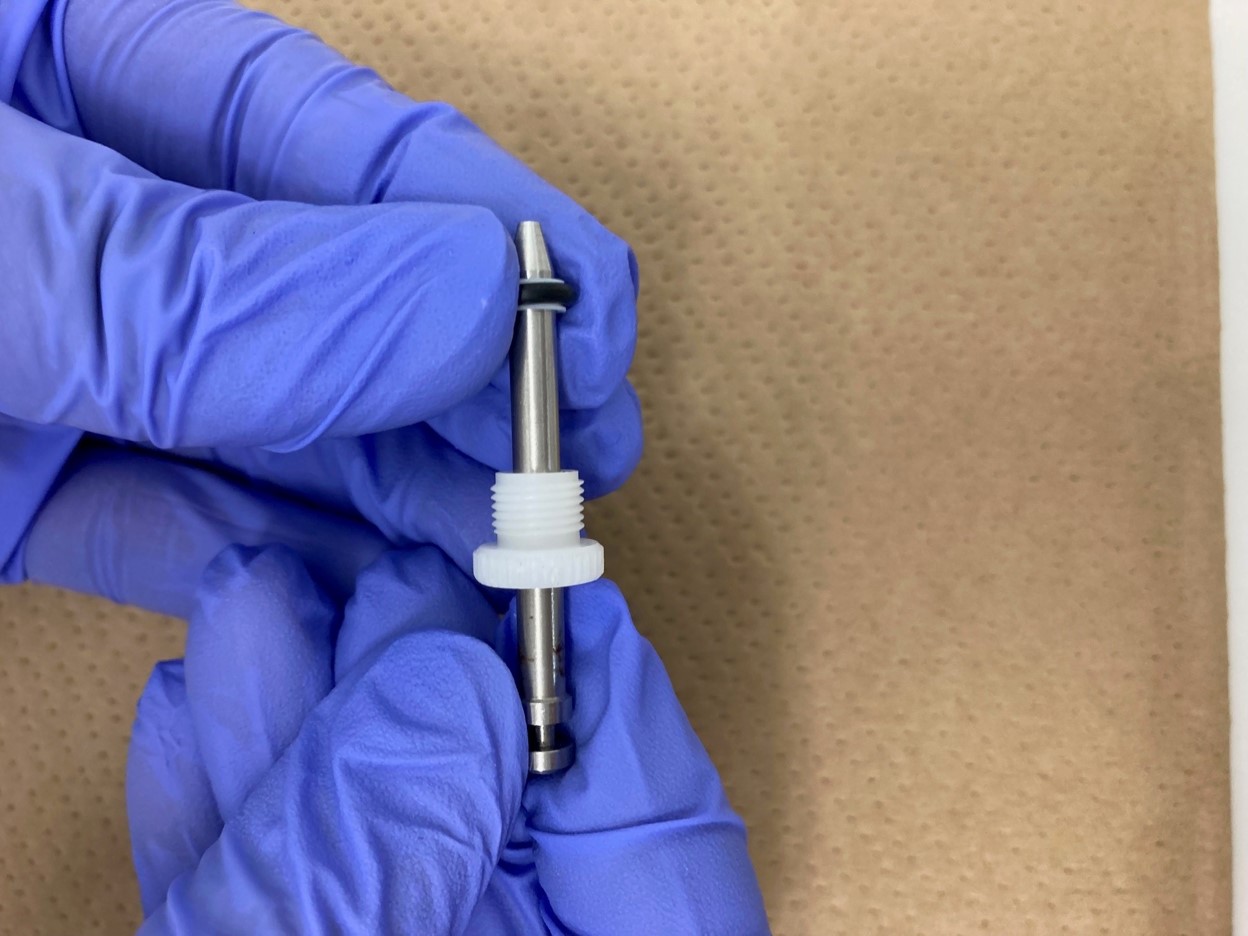

ステップ7 — プランジャに新しいキャップシールφ4を差し込みます

ステップ7 — 点着ポンプ本体にプランジャをゆっくり差し込みます

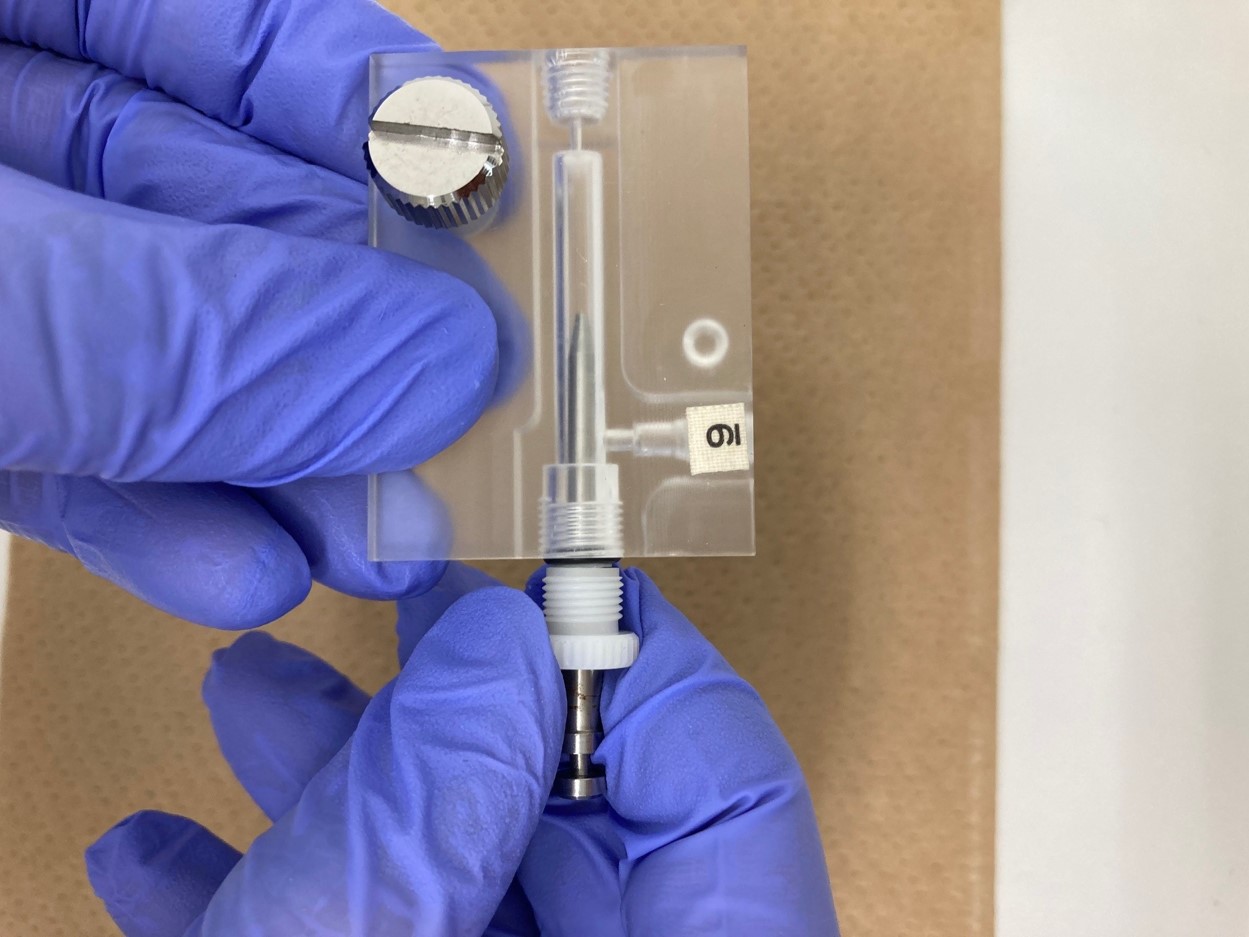

ステップ7 — プランジャ固定ナットを取り付け固く締めます

STEP.8 チューブを点着ポンプに取り付ける

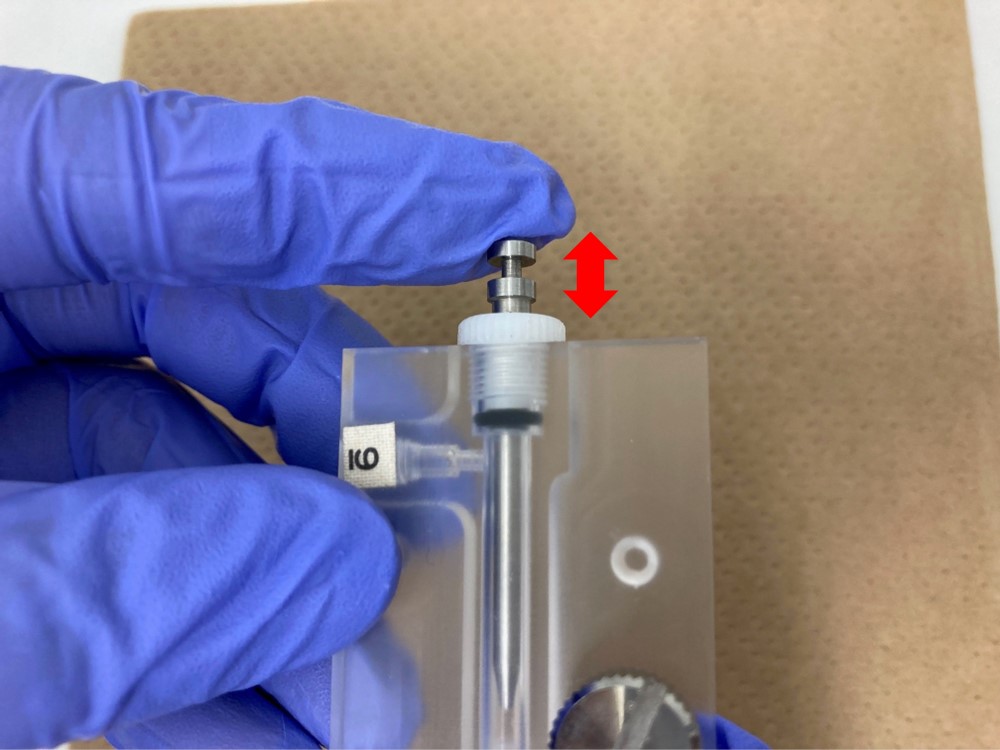

ステップ8 — プランジャを点着ポンプに押し込みます。プランジャ固定ナットから人差し指の幅程度の長さまで押し込みます

ステップ8 — チューブジョイントにチューブが通っていることを確認します。外れている場合はチューブをチューブジョイントに通します

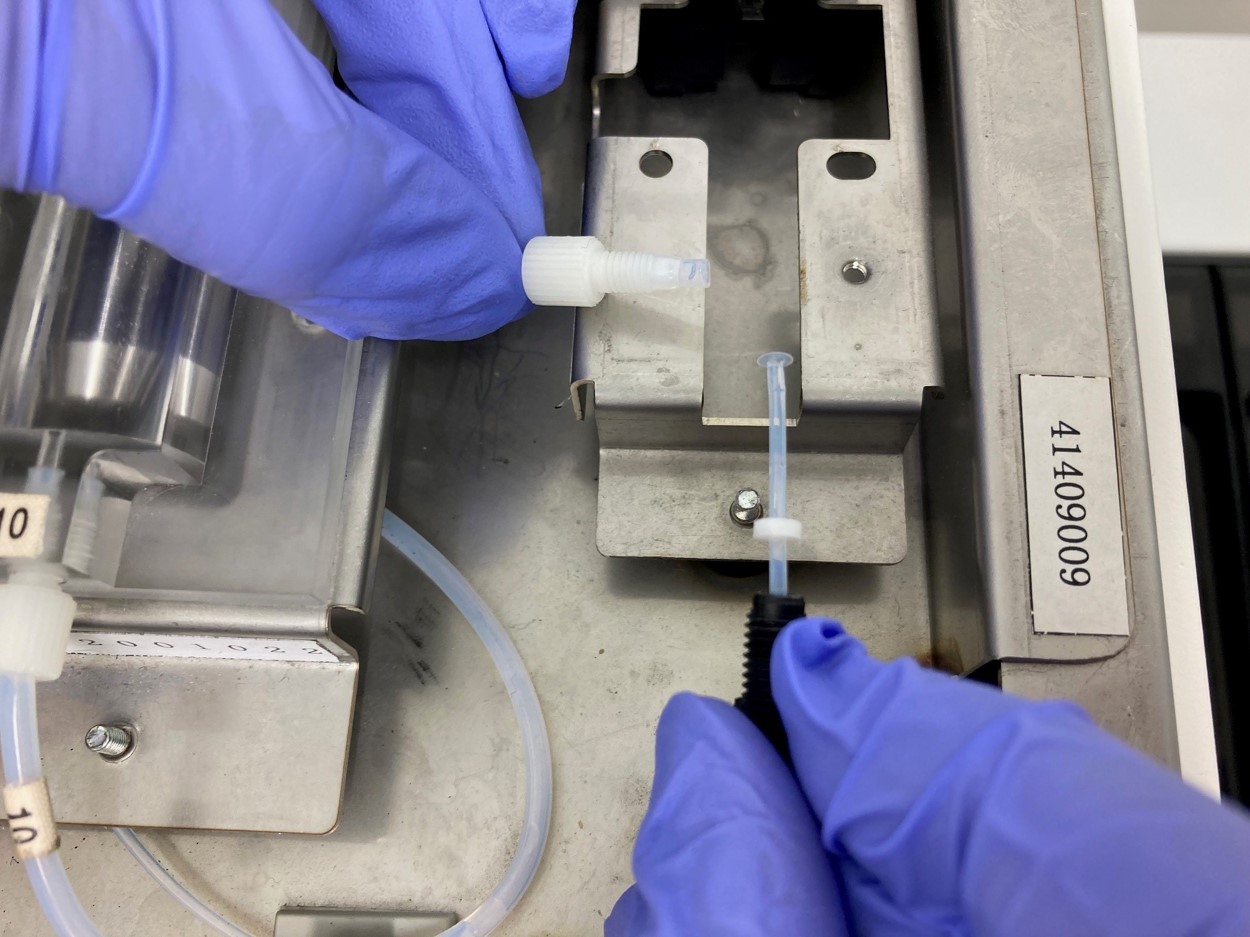

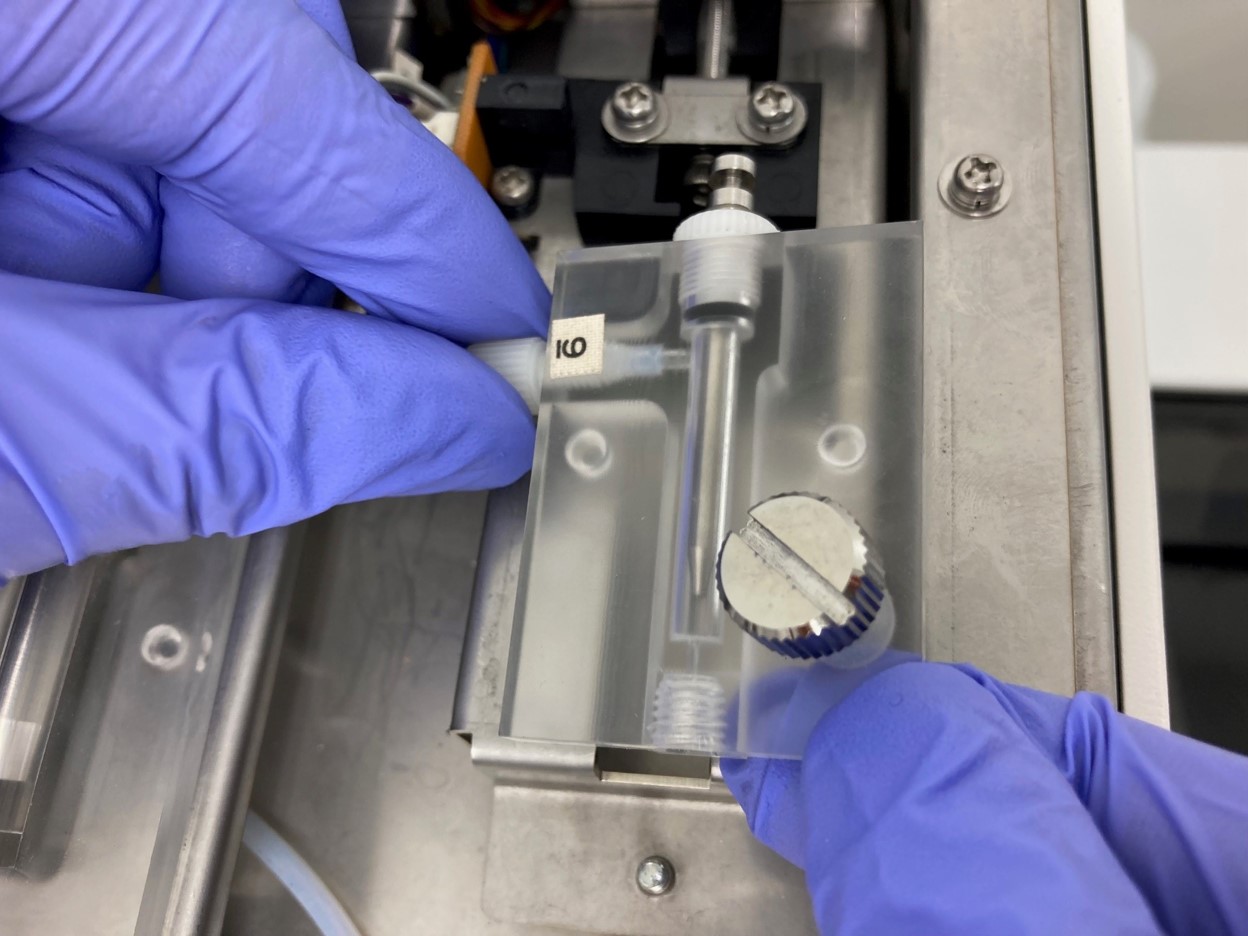

ステップ8 — 先程外した2本のチューブのうち1本を点着ポンプに差し込みます。チューブの先端が点着ポンプの奥に突き当たるまで入れます。チューブジョイントを手で締めます

ステップ8 — もう1本のチューブも同じ手順で取り付けます

STEP.9 点着ポンプを取り付ける

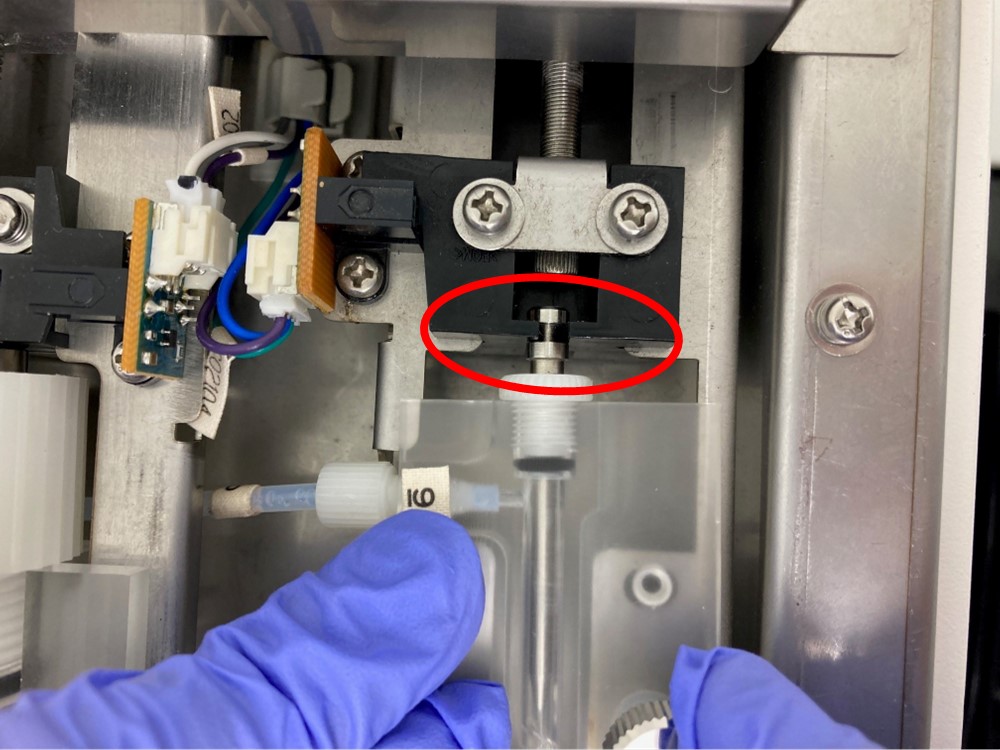

ステップ9 — プランジャの先端をブロックの溝にはめます

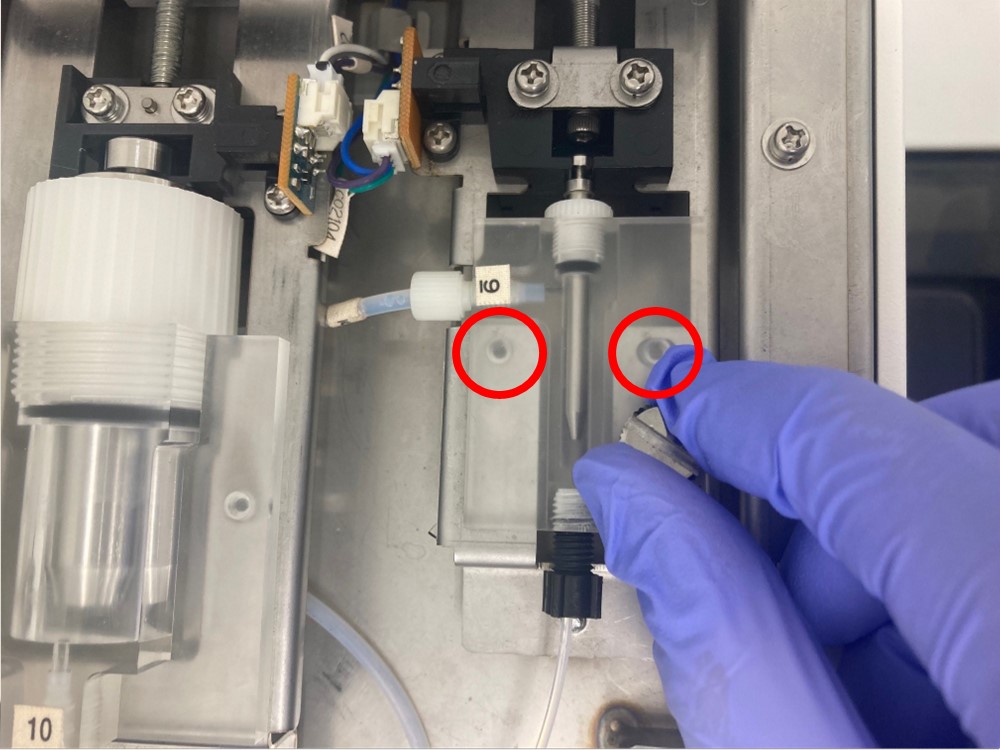

ステップ9 — 点着ポンプの下側にある突起(２か所)を本体側の穴に差し込みます

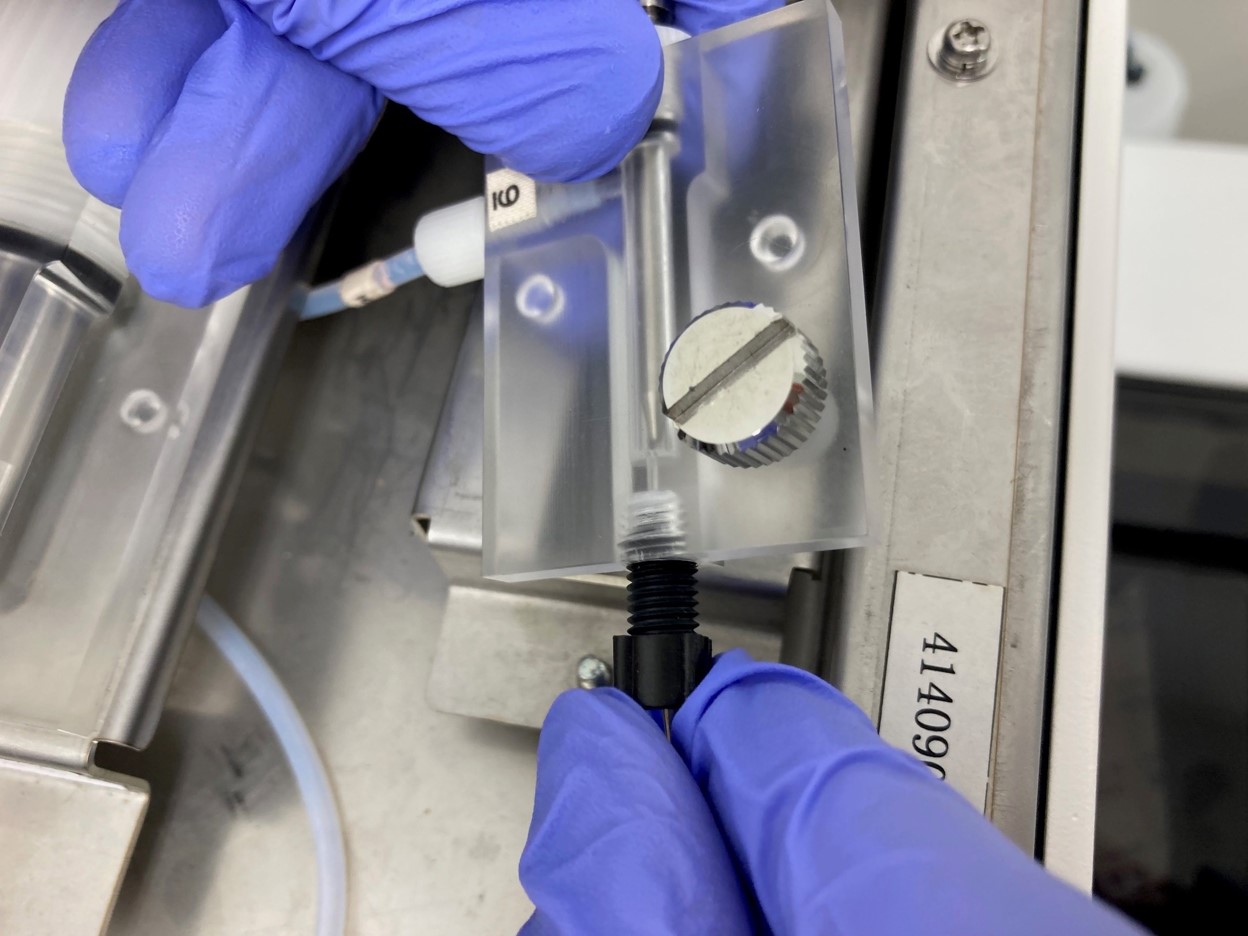

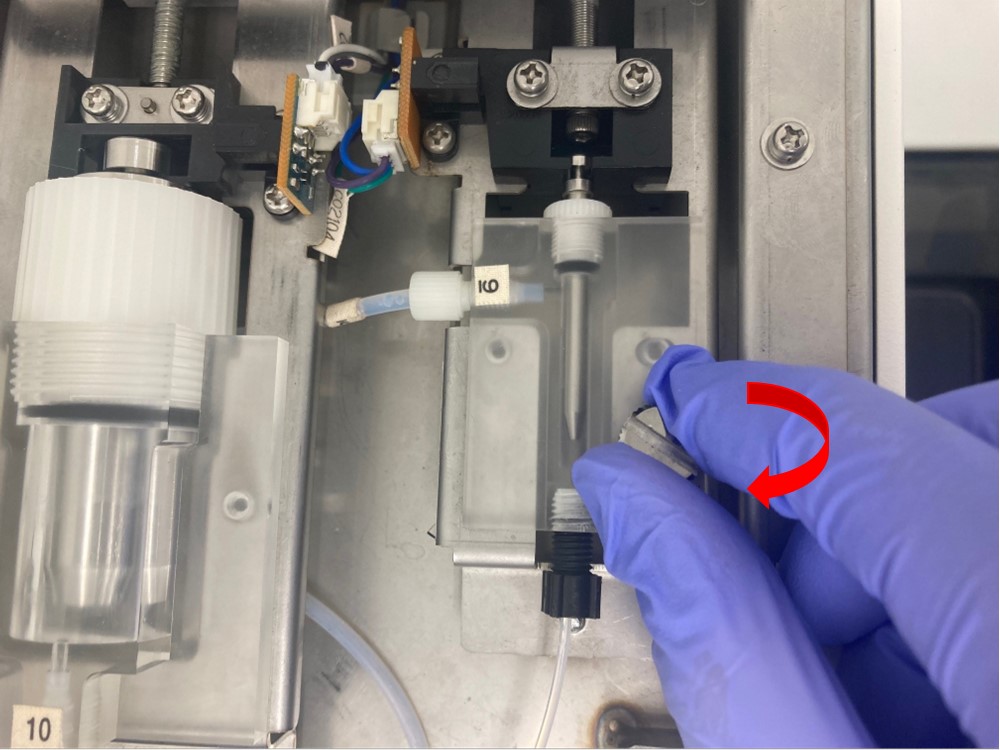

ステップ9 — 止めねじを手で締めます。点着ポンプが本体側と隙間なく固定されていることを確認します

STEP.10 液漏れがないか確認する

ステップ10 — トップカバーを閉めます

ステップ10 — スタンバイ・スイッチを押し電源を入れます。起動中にポンプが動きます

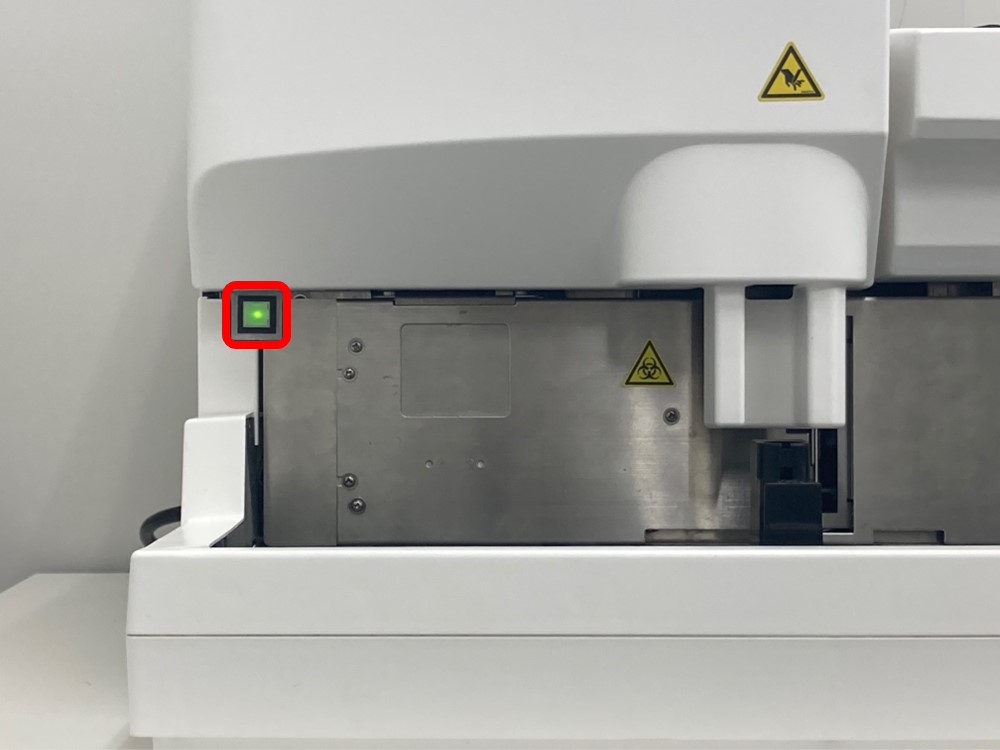

ステップ10 — 【待機画面】が表示されたら、スタンバイ・スイッチを３秒間押し電源を切ります

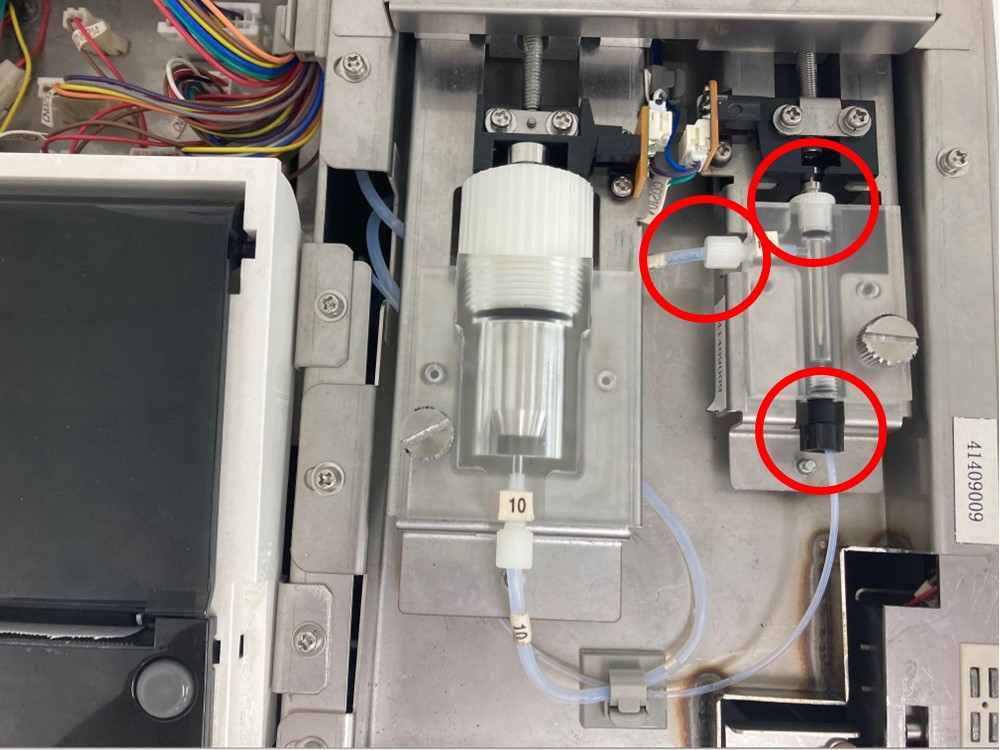

ステップ10 — トップカバーを開け、点着ポンプや2本のチューブ接続部から液が漏れていないか確認します

STEP.11 カバーを閉める

ステップ11 — トップカバーを閉めます

ステップ11 — スタンバイ・スイッチを押し電源を入れます

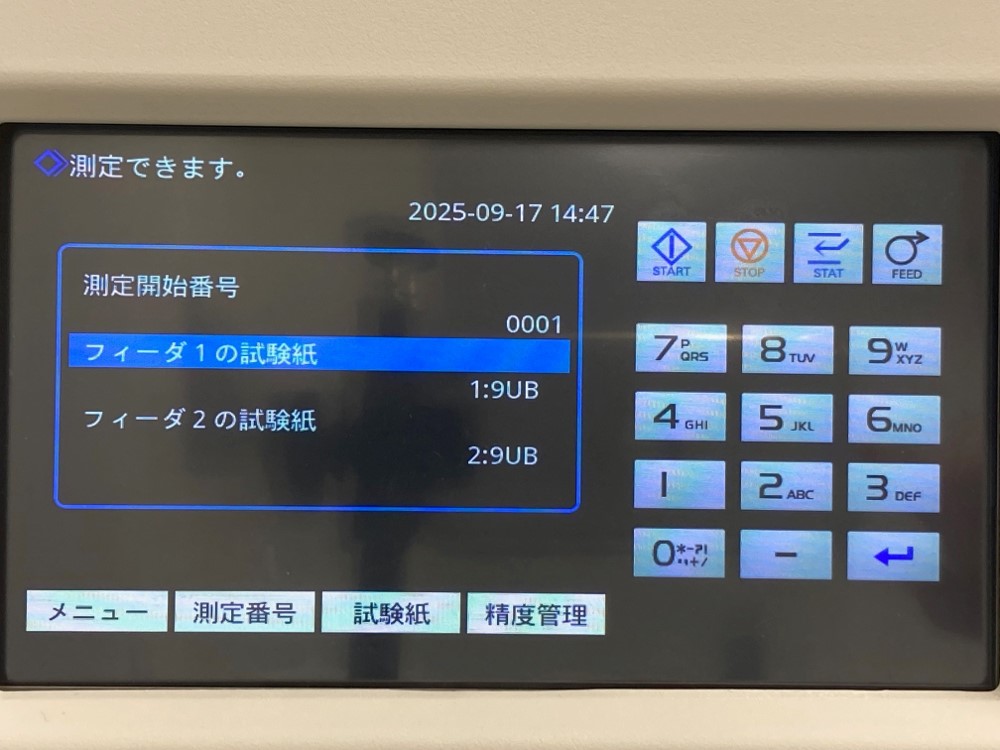

ステップ11 — ウォーミングアップが完了し、【待機画面】が表示されることを確認します

チェックポイント

（キャップシールがない場合）カウントのリセット

STEP.1 応急的にカウントをリセットする

ステップ1 — 【待機画面】で[メニュー]を押し[5 メンテナンス]→[1 清掃・交換]→[3 キャップシールの交換(点着)]を選択します

ステップ1 — [次へ]を押し「電源を切って交換を行ってください。」と表示された後、スタンバイ・スイッチを3秒間押して電源を切ります

ステップ1 — スタンバイ・スイッチを押して電源を入れます

ステップ1 — ウォーミングアップが完了し、【待機画面】が表示されることを確認します。
点着ポンプの駆動回数がリセットされ測定再開可能ですが、キャップシールの交換を手配してください
