W019

洗浄液ポンプのキャップシールの交換が必要です

感染を防ぐために保護手袋をつけてください

作業時間15分

難易度★★★

洗浄液ポンプの駆動回数が規定の27万測定を超え、キャップシールの交換時期になりました

チェックポイント

チェックポイント

洗浄液ポンプのキャップシールの交換

STEP.1 洗浄液ポンプのキャップシールを用意する

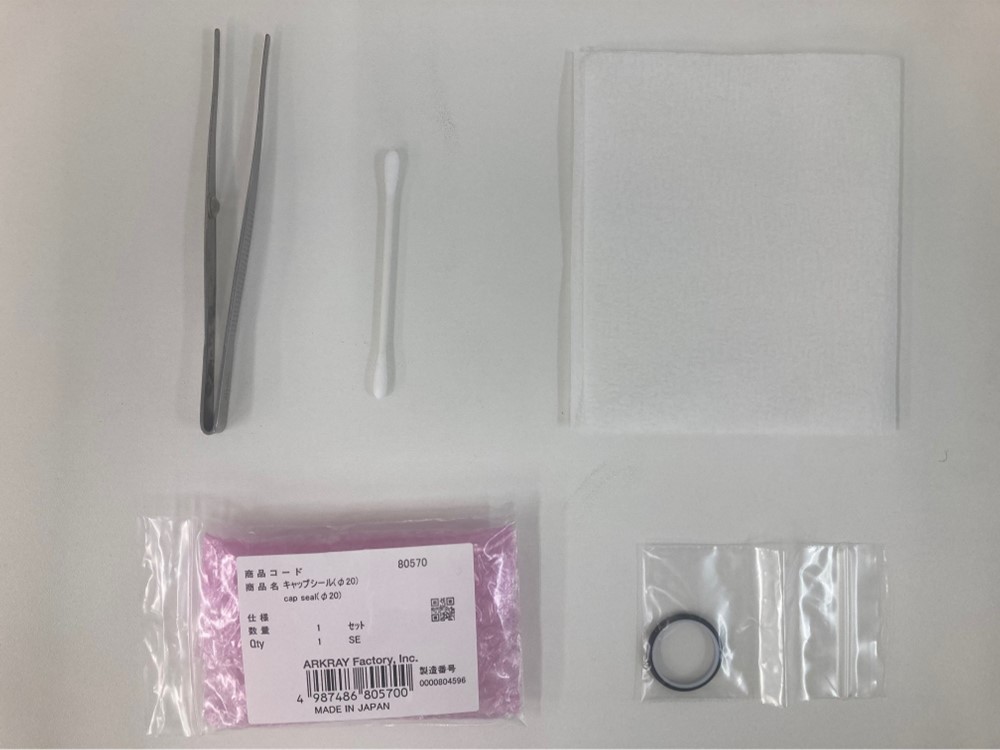

ステップ1 — 必要なもの：キャップシールφ20、ピンセット、綿棒、ガーゼなど

STEP.2 洗浄液を排出し、ボトルのキャップを外す

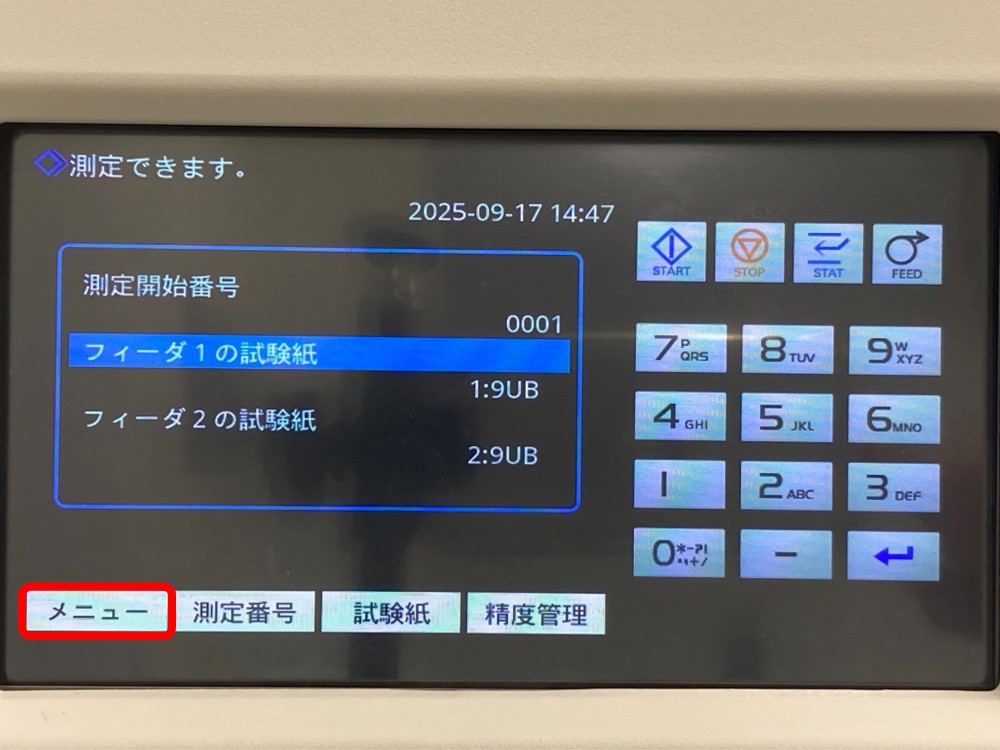

ステップ2 — 【待機画面】で[メニュー]を押し[5 メンテナンス]→[1 清掃・交換]を選択します

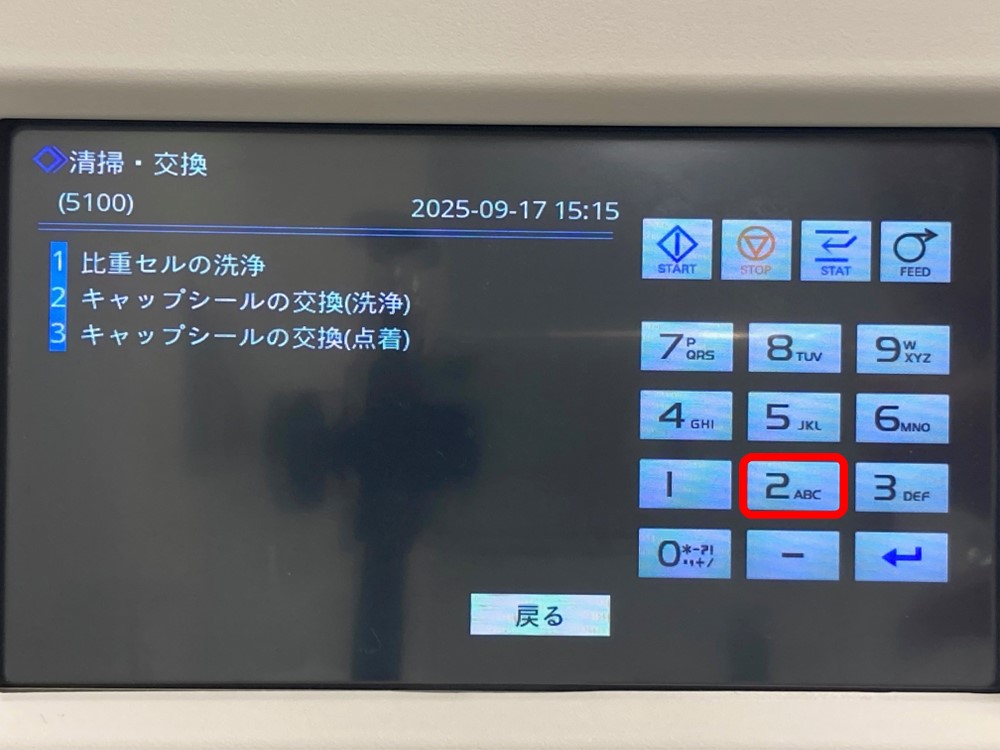

ステップ2 — [2 キャップシールの交換(洗浄)]を選択します

ステップ2 — 洗浄液ボトルのキャップを外します。キャップはティッシュペーパーやガーゼなどの上に置きます

ステップ2 — [次へ]を押し「電源を切って交換を行ってください。」の画面になった後、スタンバイ・スイッチを3秒間押して電源を切ります

STEP.3 カバーを開ける

ステップ3 — トップカバーを開けます

STEP.4 洗浄液ポンプを取り外す

ステップ4 — 洗浄液ポンプの止めねじを手で回して外します。止めねじが固い時はマイナスドライバーなどを使って外します

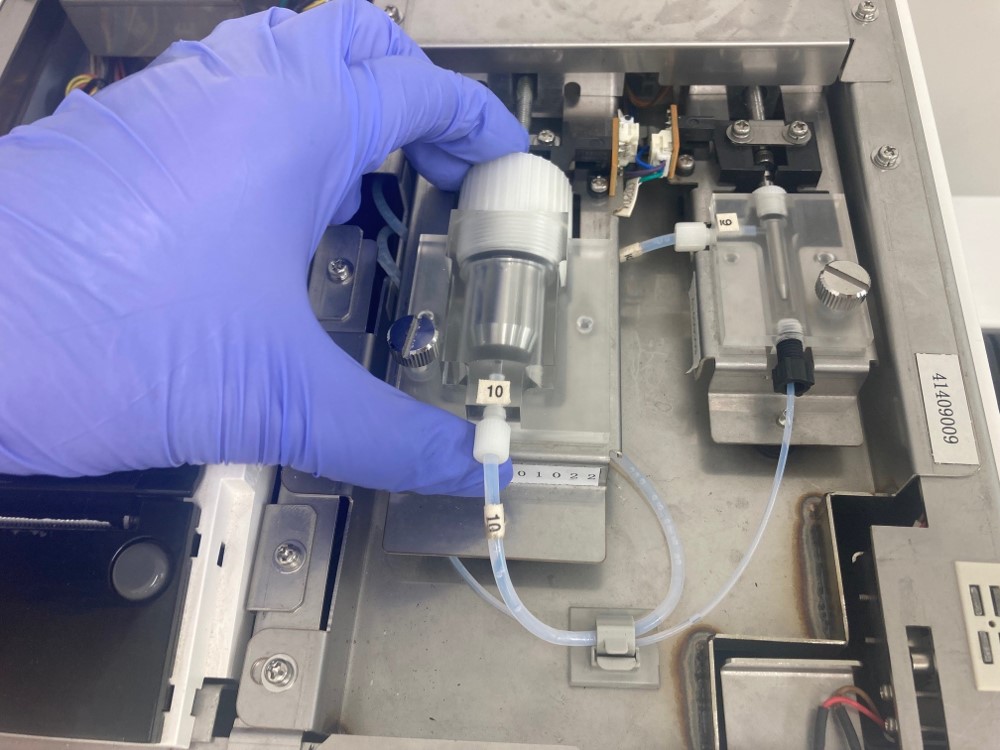

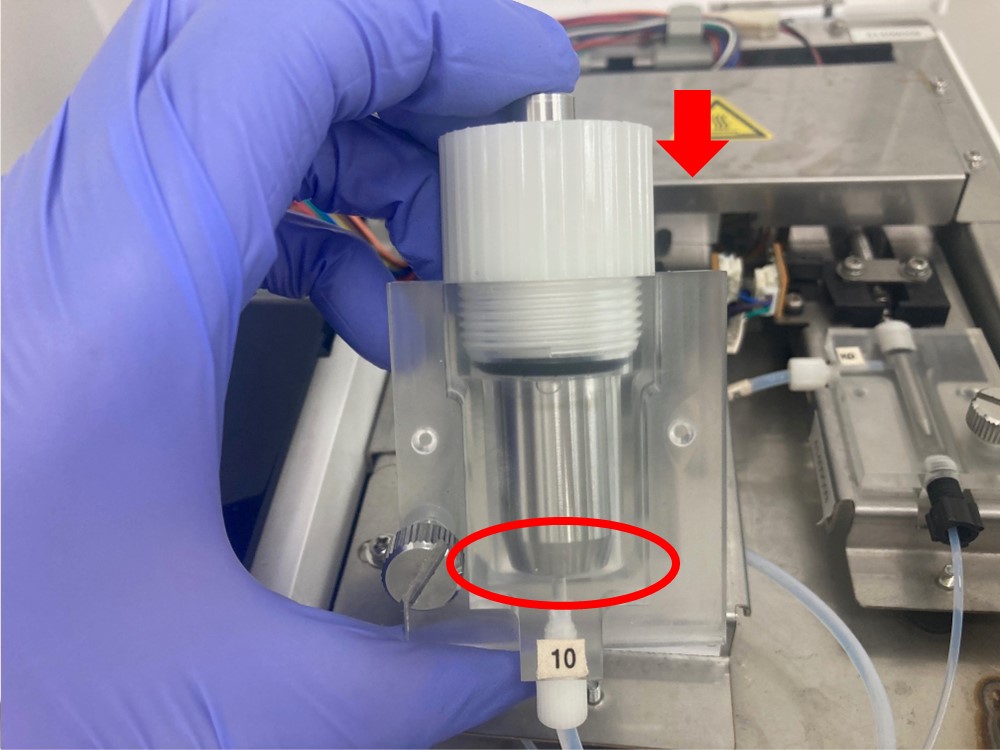

ステップ4 — 洗浄液ポンプをまっすぐ上に持ち上げて取り外します

ステップ4 — 洗浄液ポンプのプランジャを奥に突き当たるまでゆっくり押し込みます

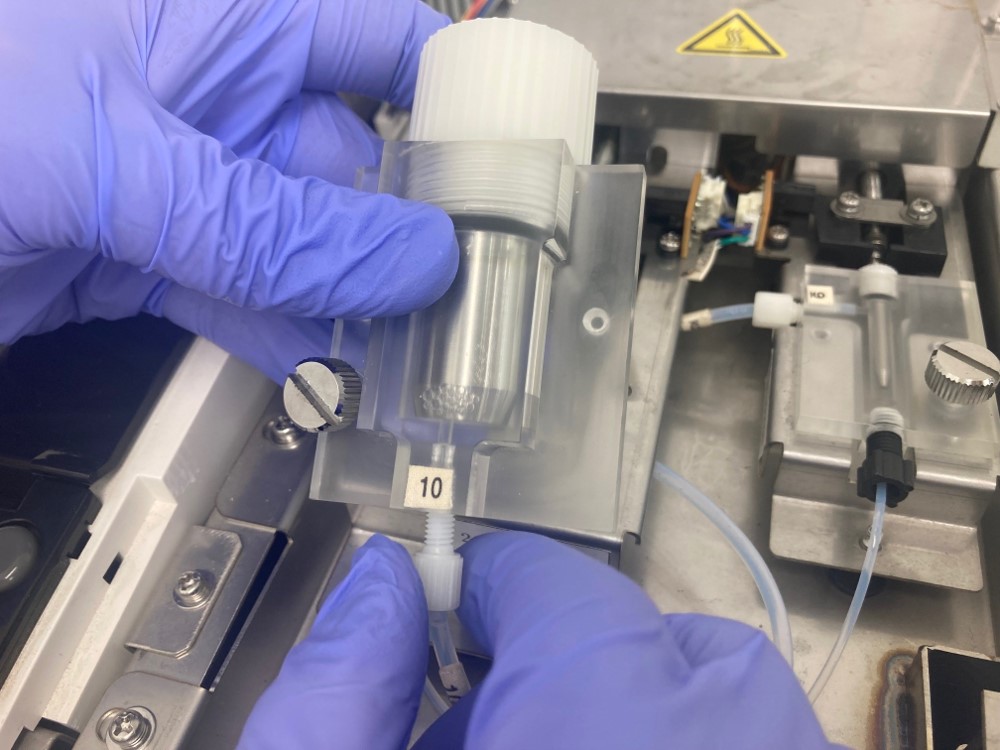

ステップ4 — チューブジョイントを手で緩め、チューブを洗浄液ポンプ本体から取り外します

STEP.5 洗浄液ポンプを分解する

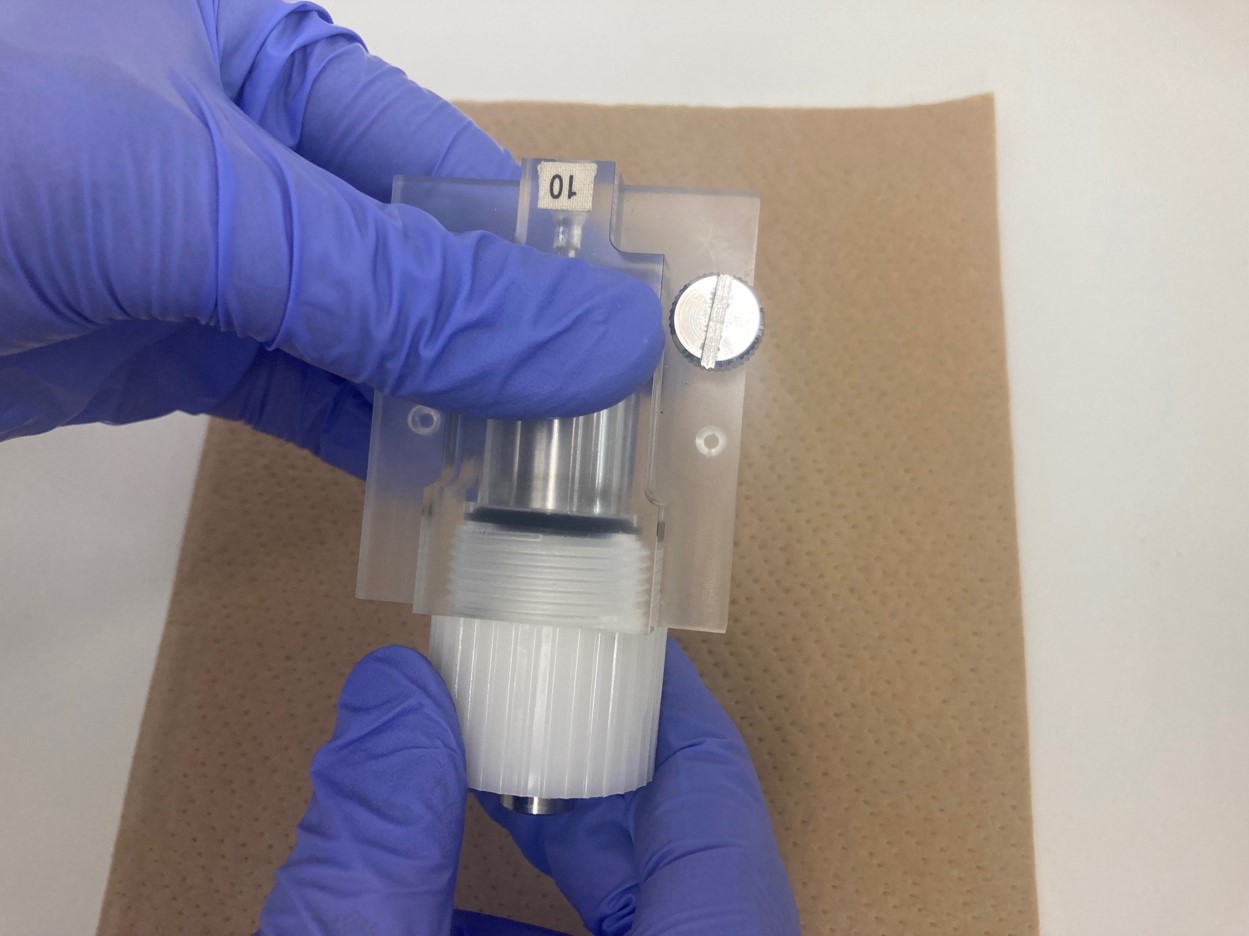

ステップ5 — 洗浄液ポンプの下にティッシュペーパーまたはガーゼを敷きます。プランジャ固定ナットを手で回して外します

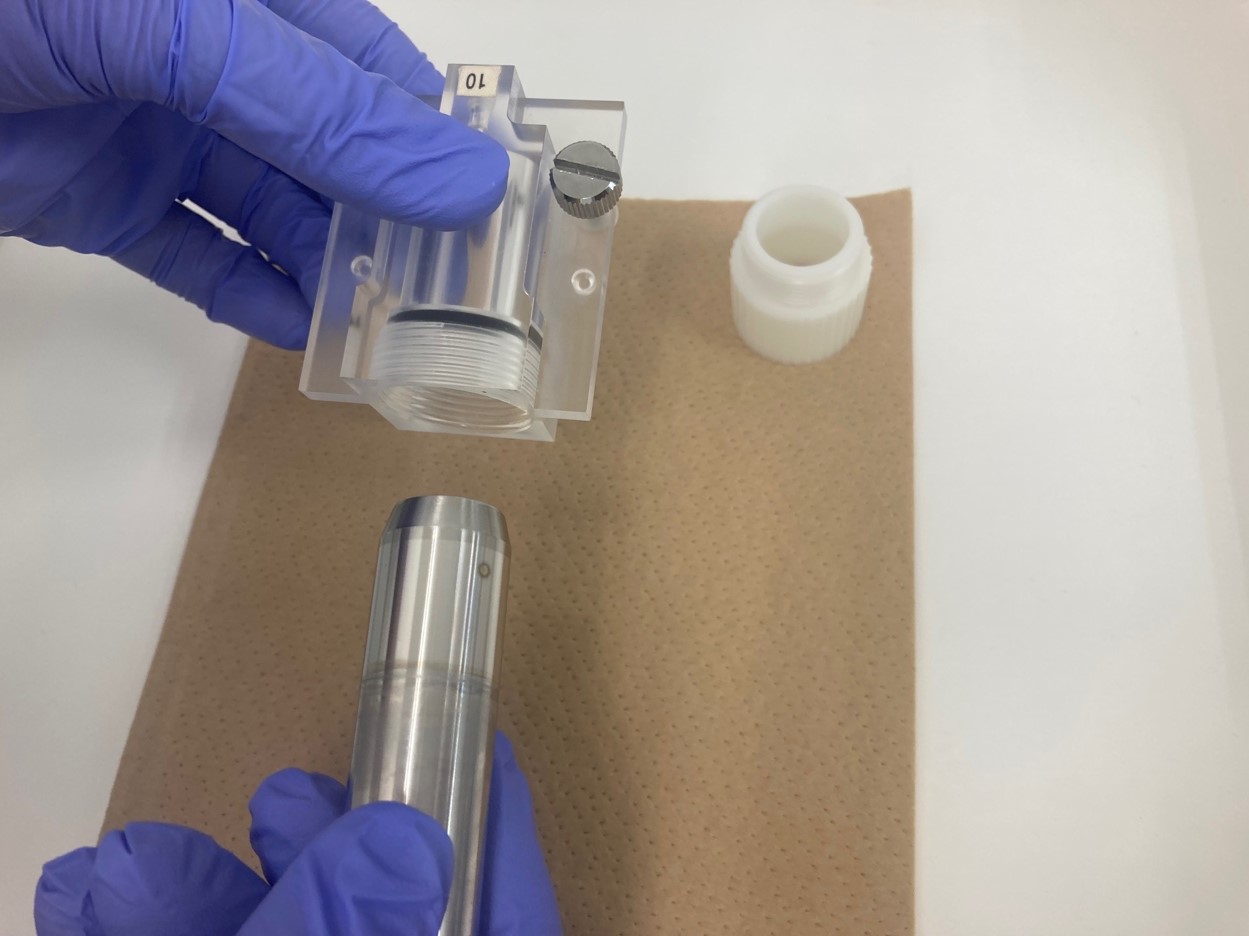

ステップ5 — 洗浄液ポンプ本体からプランジャをゆっくり抜き取ります

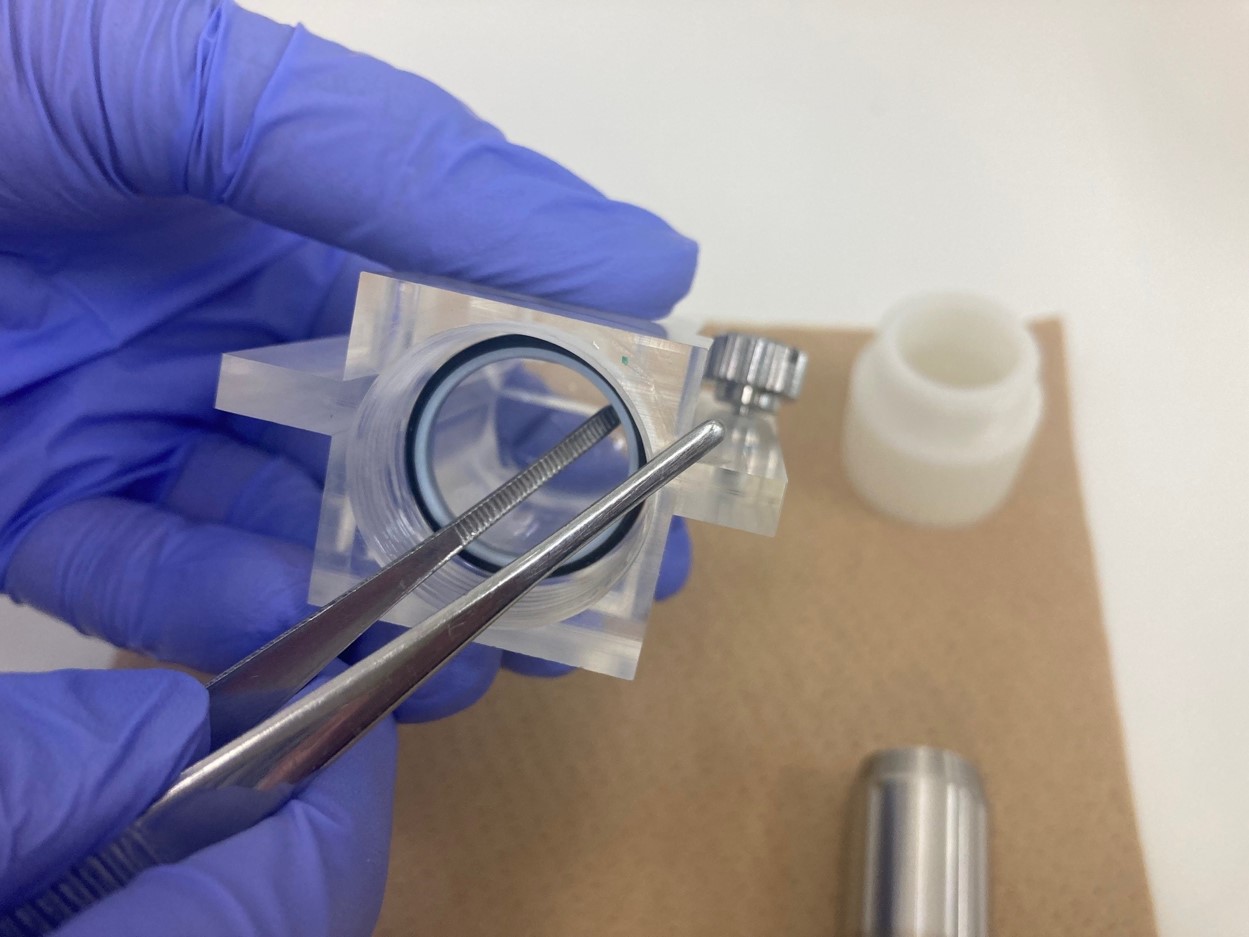

ステップ5 — プランジャからキャップシールを抜き取ります。キャップシールがポンプ本体内に残っている場合はピンセットで取り出します

STEP.6 各部品を清掃する

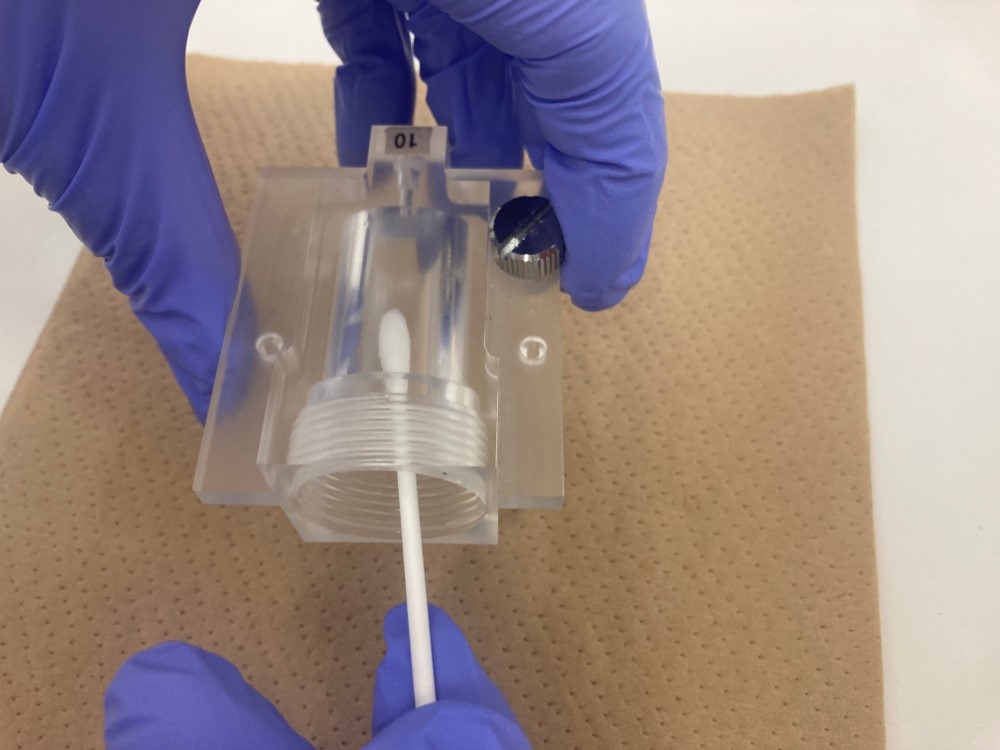

ステップ6 — 洗浄液ポンプ本体を清掃します。精製水を染み込ませた綿棒で内側に付着している汚れを拭き取ります

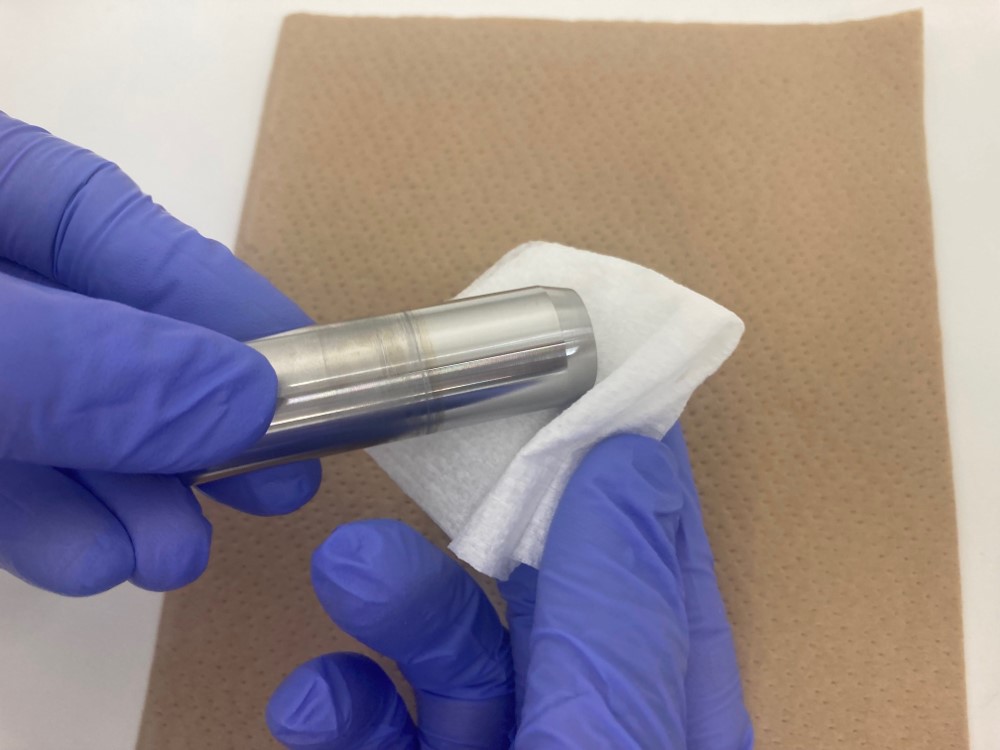

ステップ6 — プランジャを清掃します。精製水を染み込ませた綿棒またはガーゼで付着している汚れを拭き取ります

STEP.7 新しいキャップシールを取り付ける

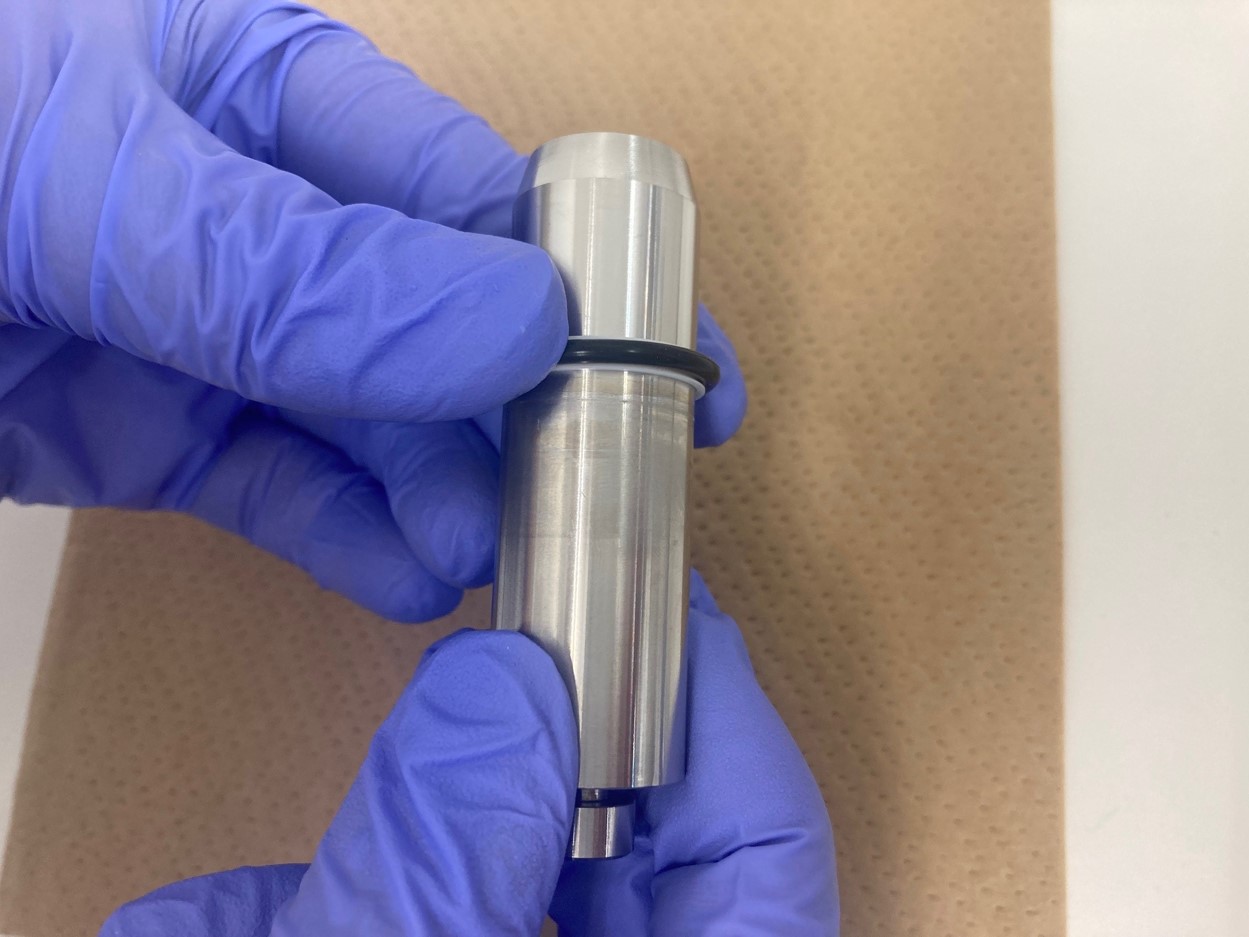

ステップ7 — プランジャに新しいキャップシールφ20を差し込みます

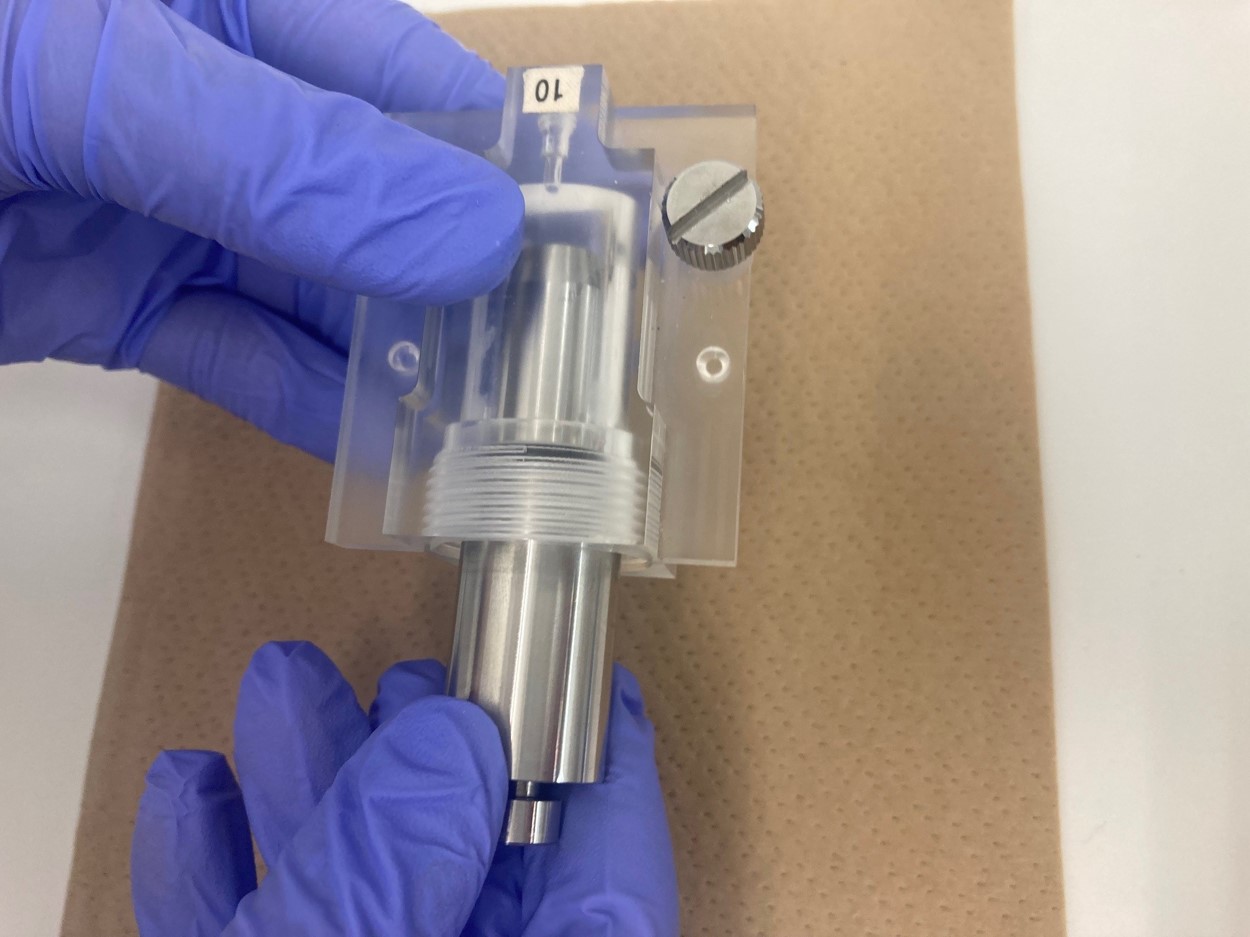

ステップ7 — 洗浄液ポンプ本体にプランジャをゆっくり差し込みます

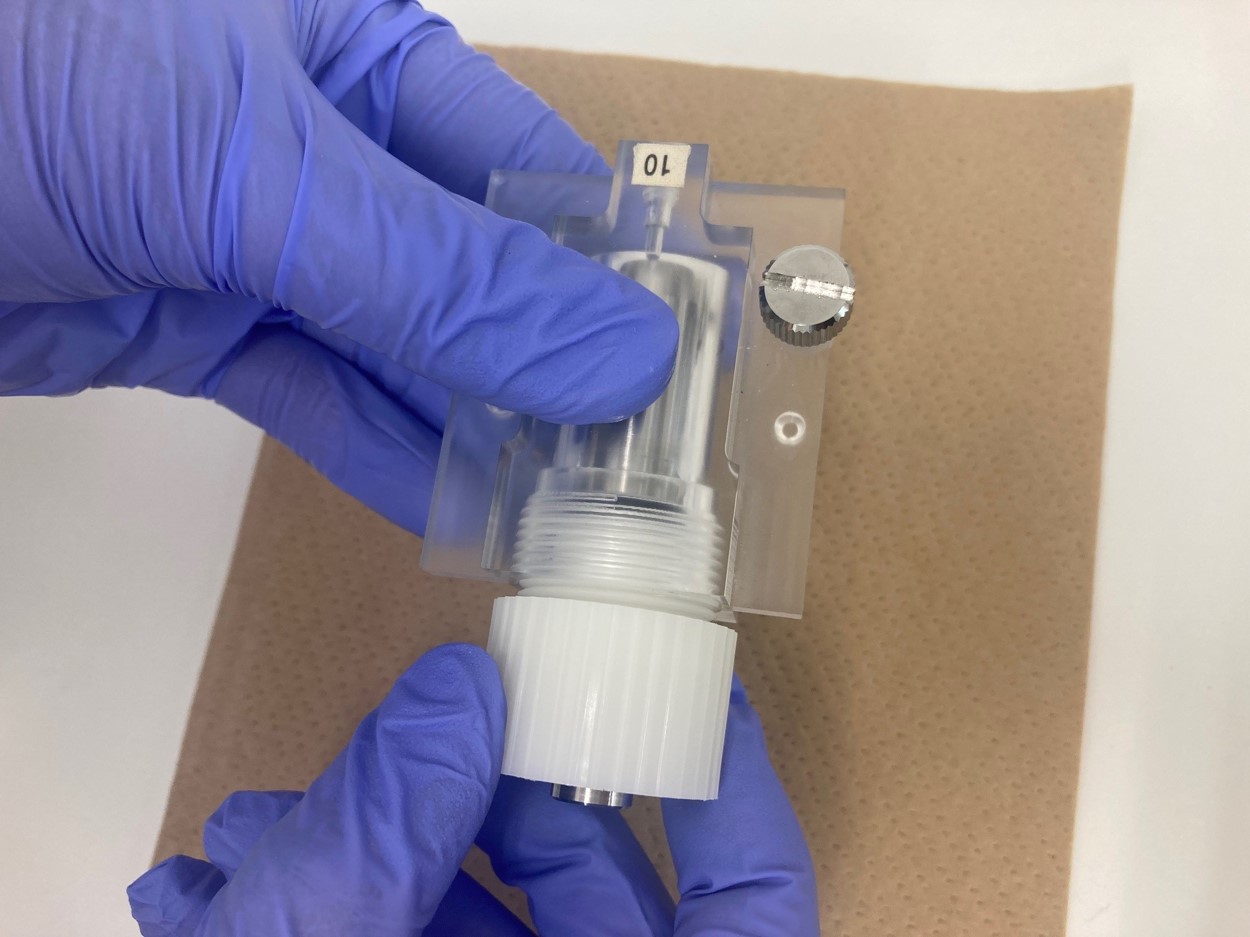

ステップ7 — プランジャ固定ナットを取り付け固く締めます

STEP.8 チューブを洗浄液ポンプに取り付ける

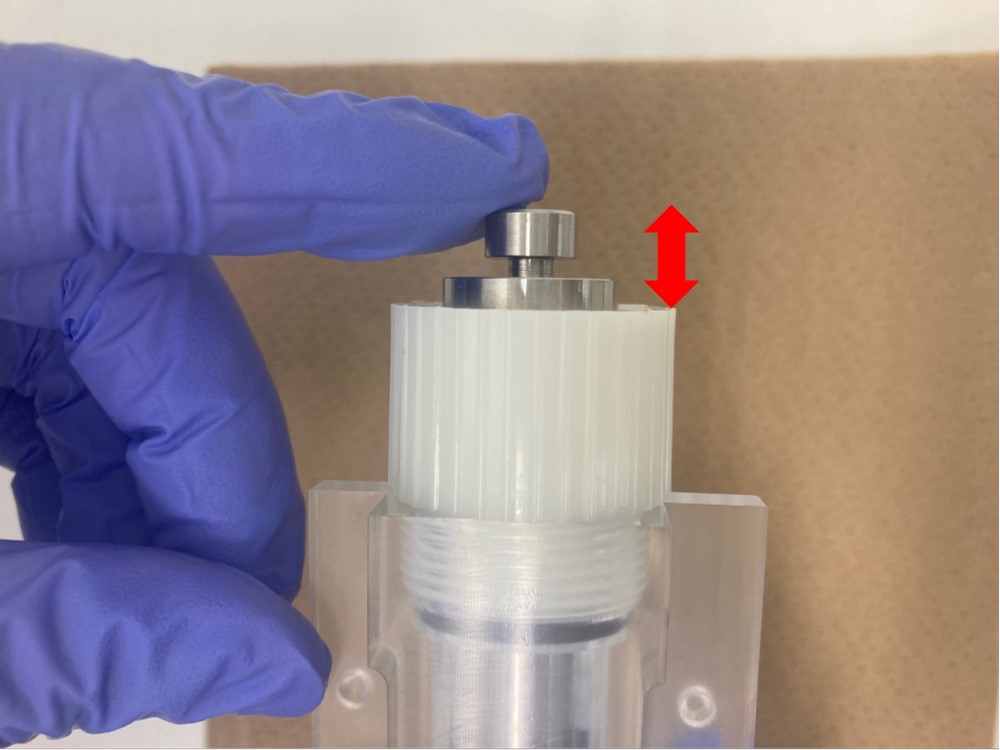

ステップ8 — プランジャを洗浄液ポンプに押し込みます。プランジャ固定ナットから人差し指の幅程度の長さまで押し込みます

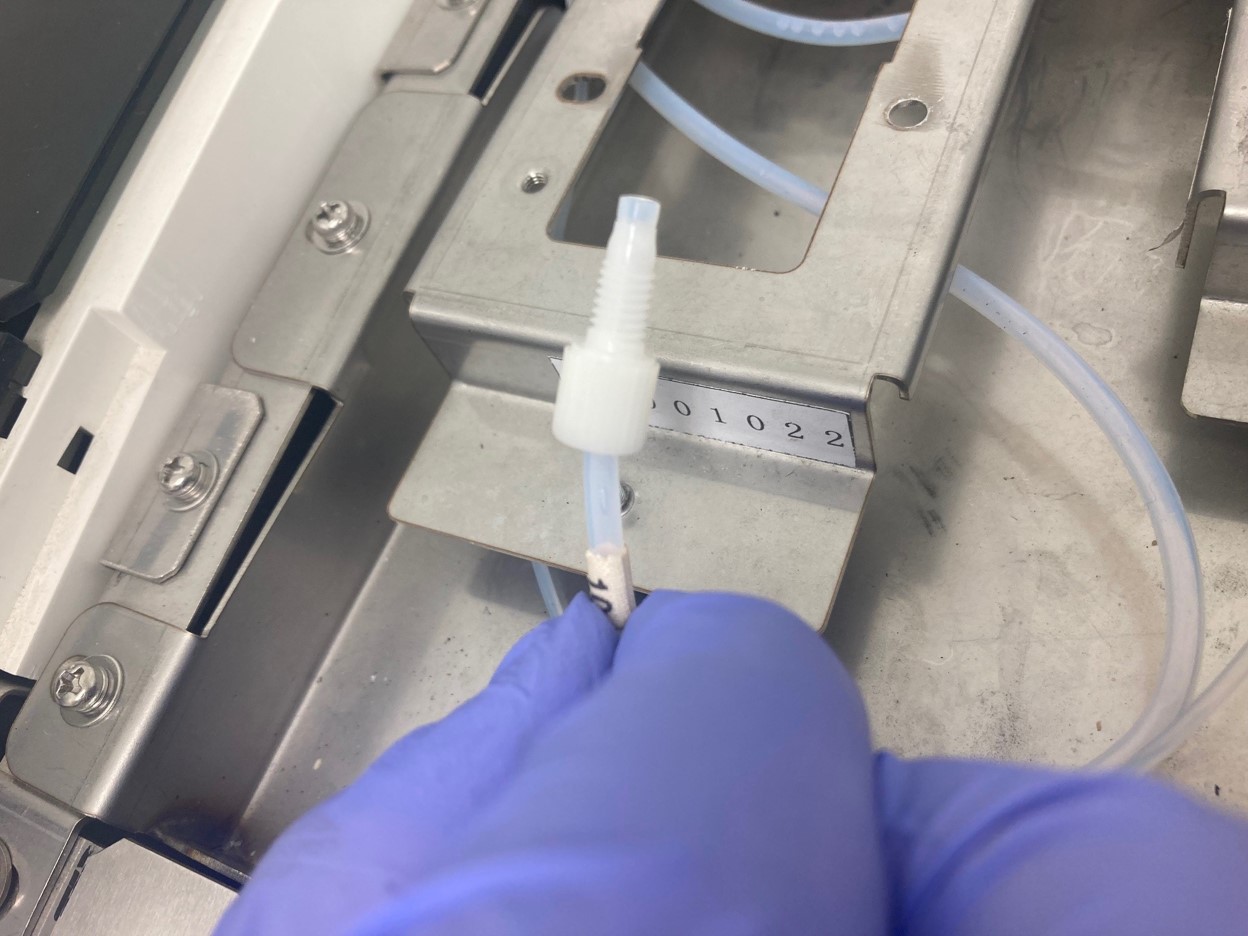

ステップ8 — チューブジョイントにチューブが通っていることを確認します。外れている場合はチューブをチューブジョイントに通します

ステップ8 — チューブを洗浄液ポンプに差し込みます。チューブの先端が洗浄ポンプの奥に突き当たるまで入れます

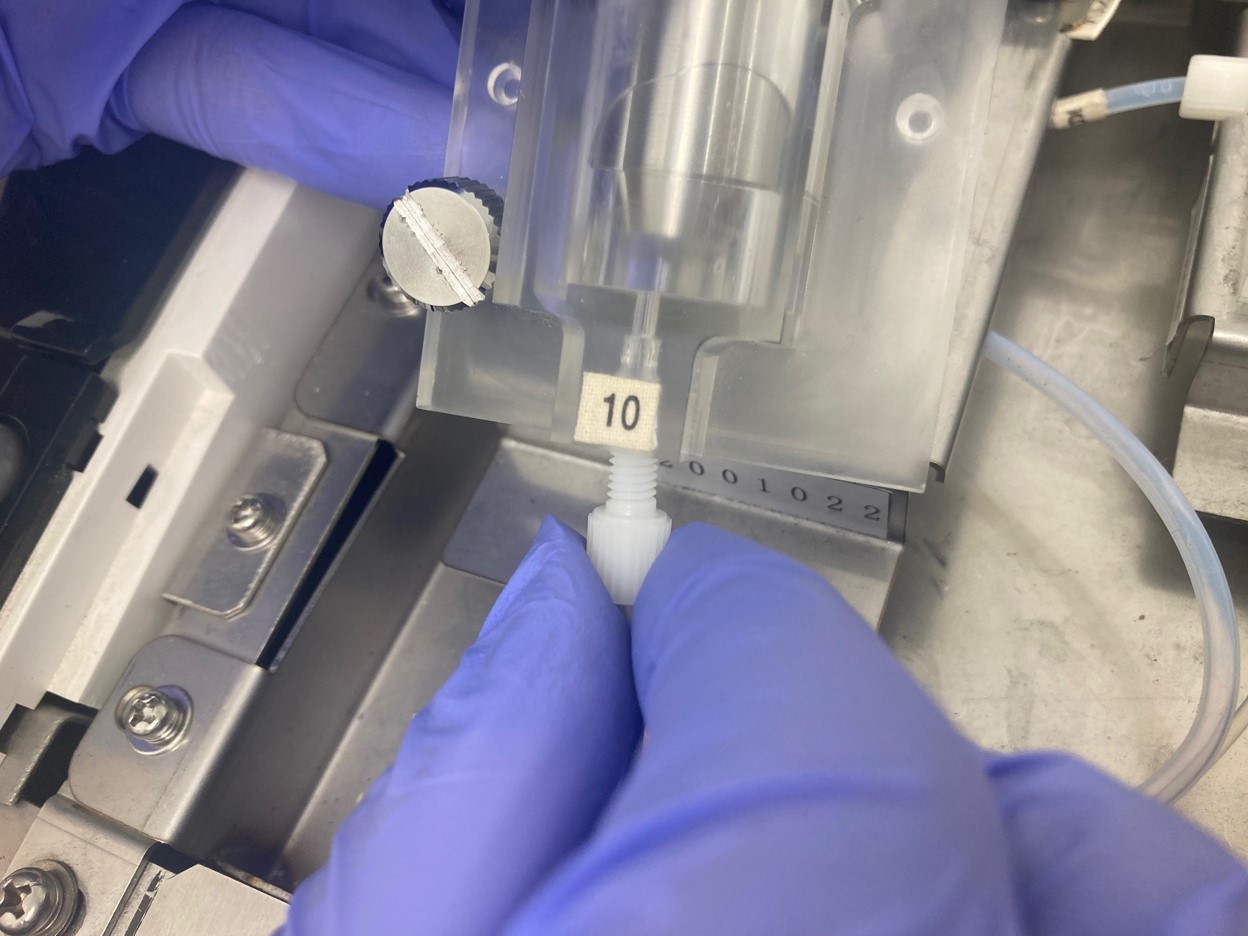

ステップ8 — チューブジョイントを手で締めます

STEP.9 洗浄液ポンプを取り付ける

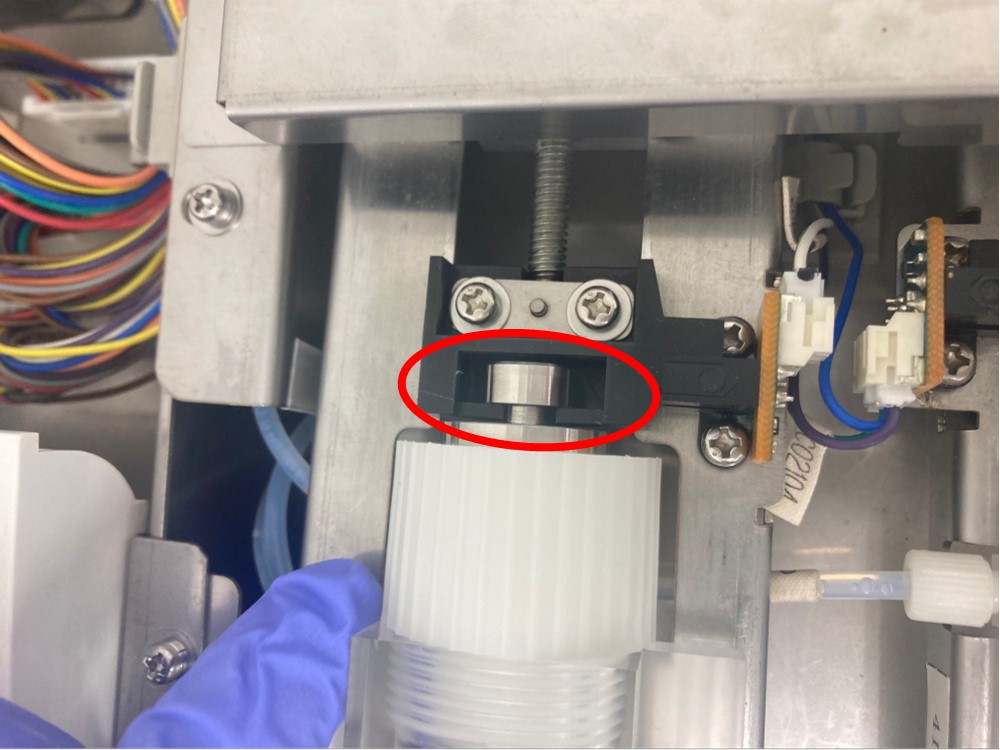

ステップ9 — プランジャの先端をブロックの溝にはめます

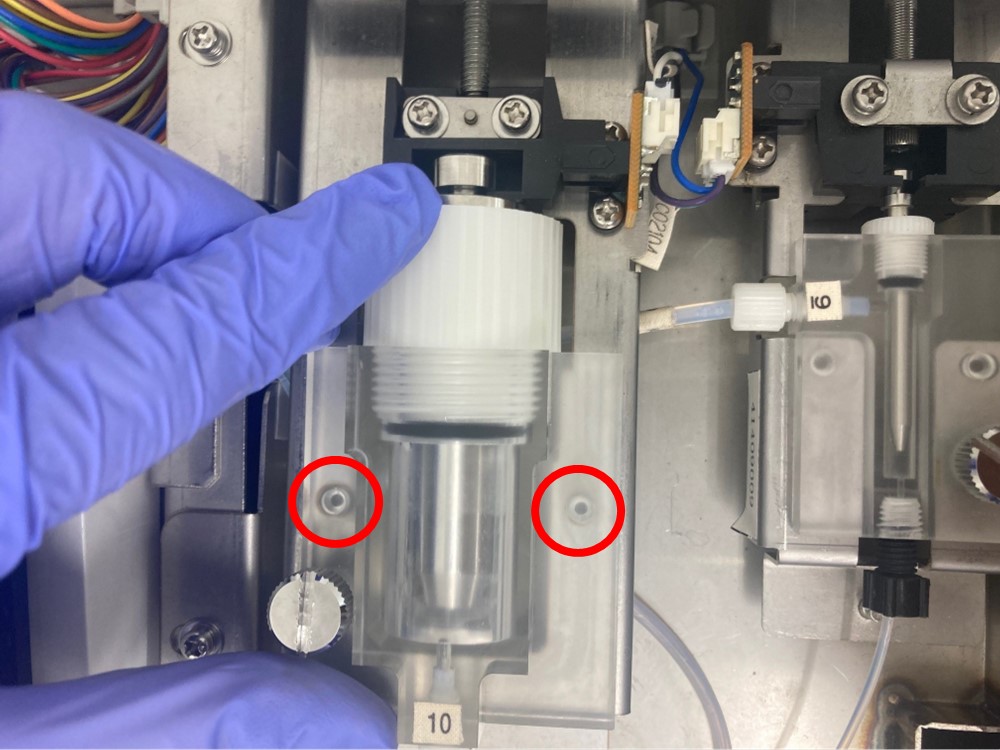

ステップ9 — 洗浄液ポンプの下側の突起(２か所)を本体側の穴に差し込みます

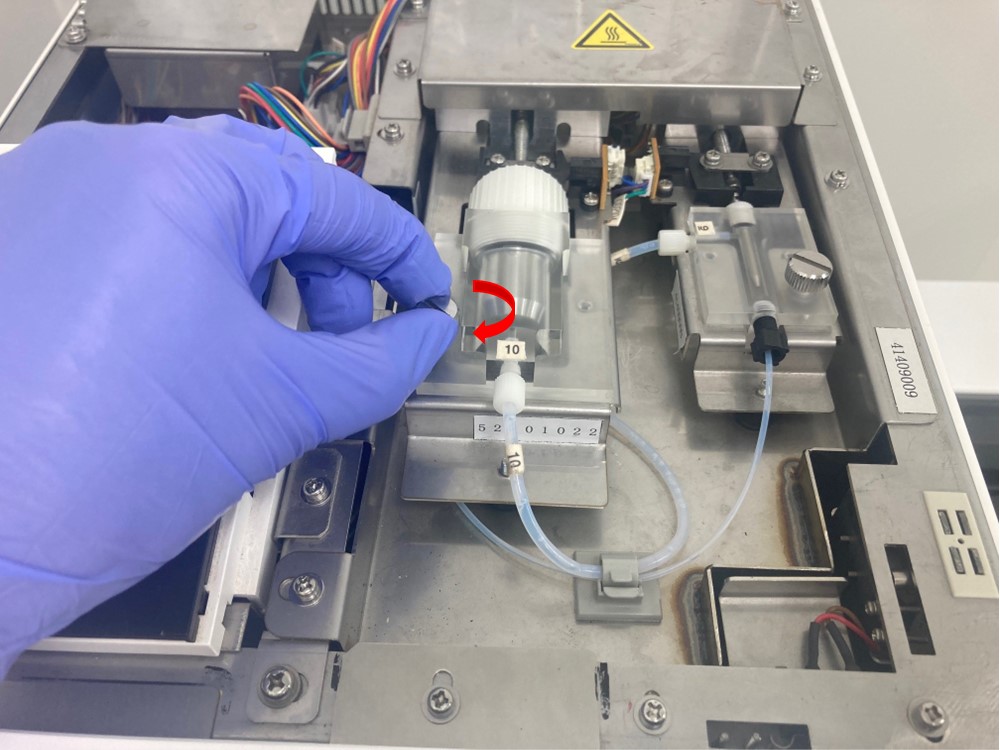

ステップ9 — 止めねじを手で締めます。洗浄液ポンプが本体側と隙間なく固定されていることを確認してください

STEP.10 液漏れがないか確認する

ステップ10 — トップカバーを閉めます

ステップ10 — スタンバイ・スイッチを押し電源を入れます。起動中にポンプが動きます

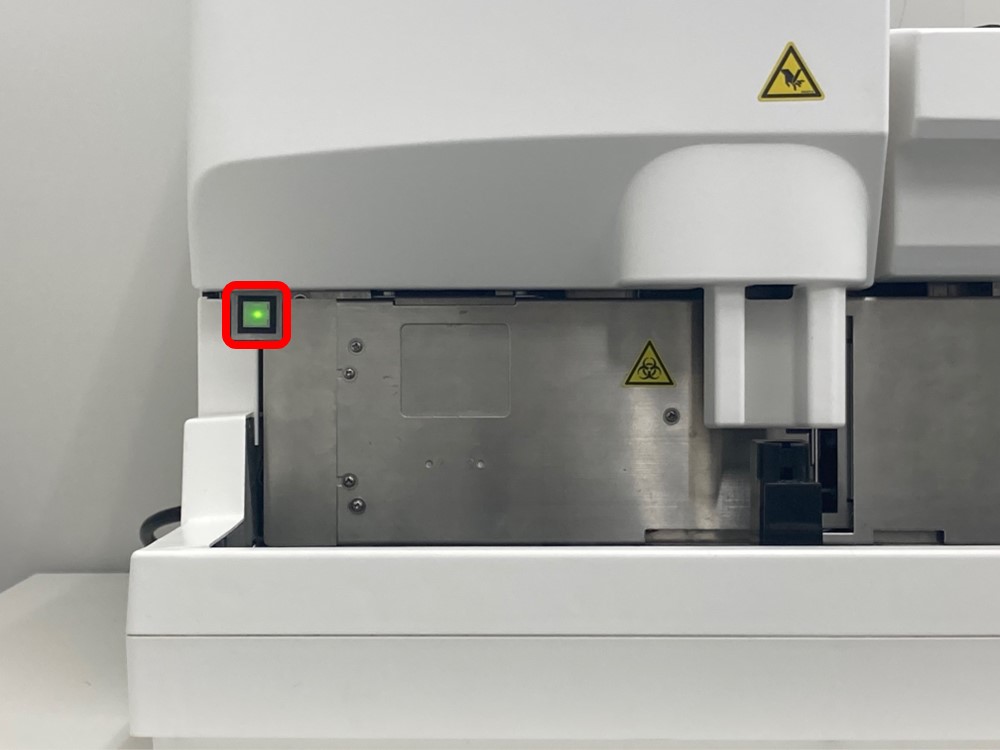

ステップ10 — 【待機画面】が表示されたら、スタンバイ・スイッチを３秒間押し電源を切ります

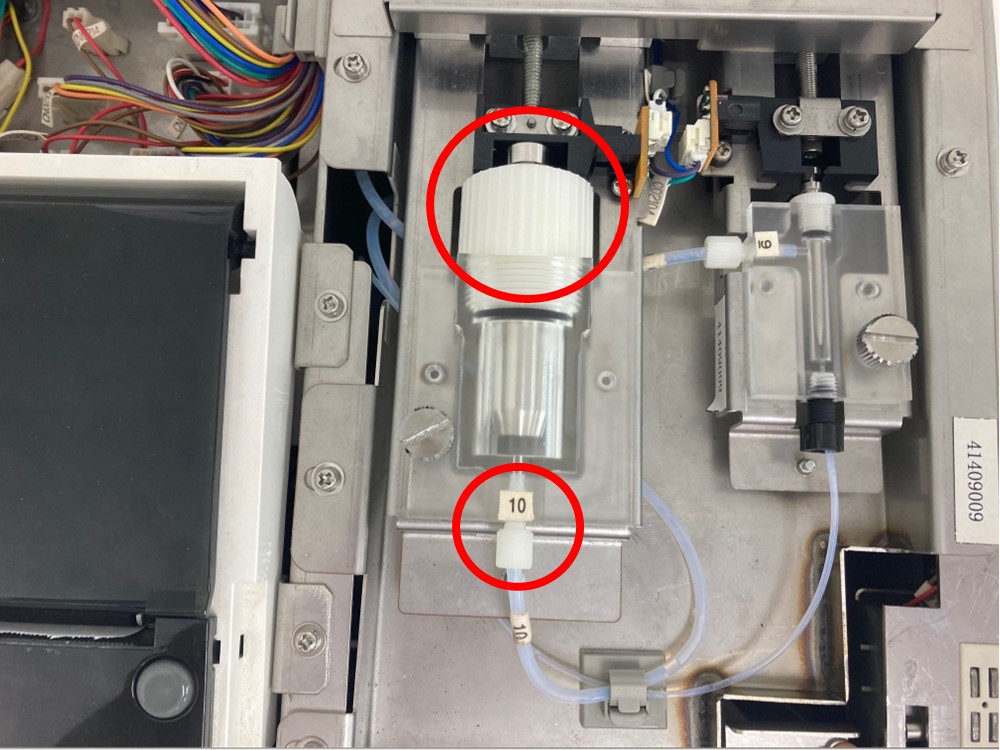

ステップ10 — トップカバーを開け、洗浄液ポンプやチューブ接続部から液が漏れていないか確認します

STEP.11 カバーを閉める

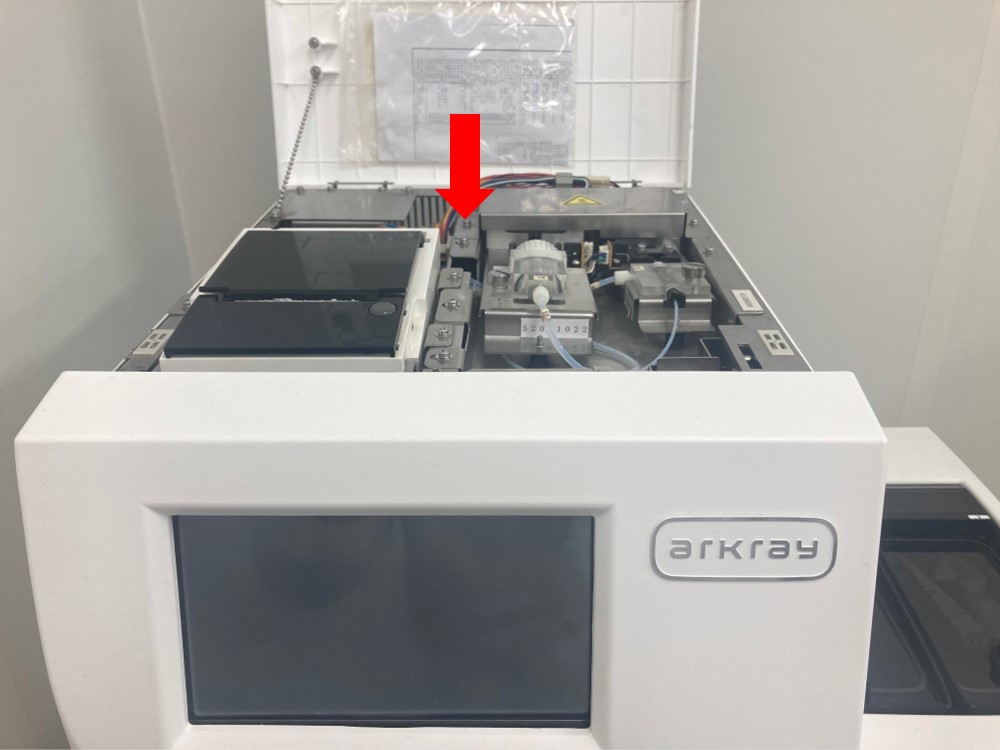

ステップ11 — トップカバーを閉めます

ステップ11 — スタンバイ・スイッチを押し電源を入れます

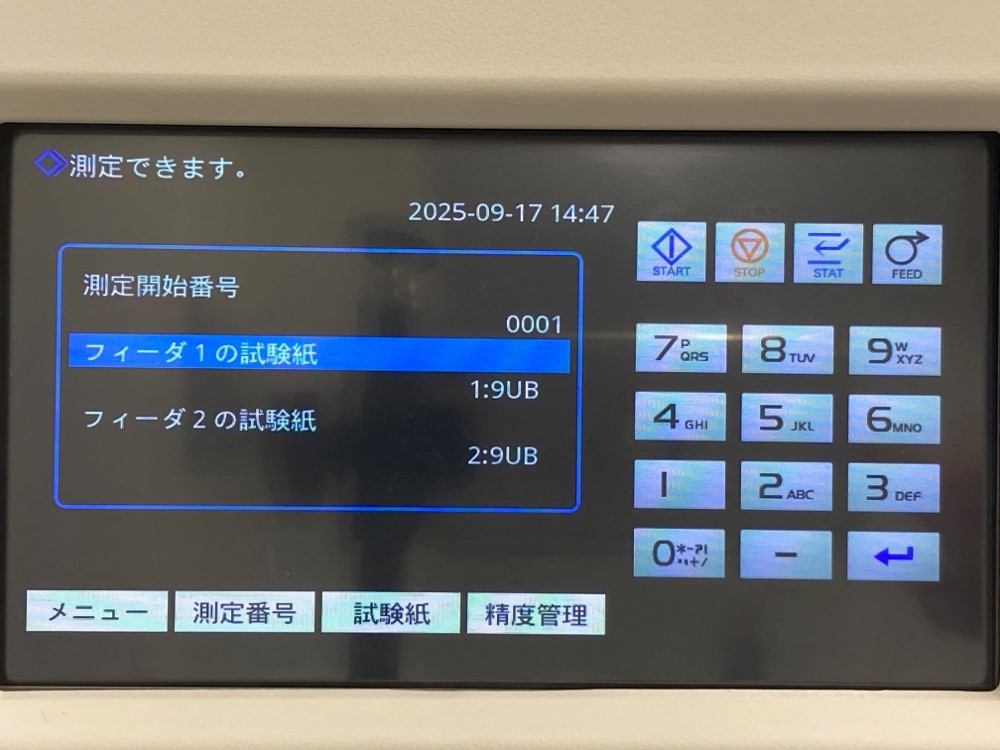

ステップ11 — ウォーミングアップが完了し、【待機画面】が表示されることを確認します

チェックポイント

（キャップシールがない場合）カウントのリセット

STEP.1 応急的にカウントをリセットする

ステップ1 — 【待機画面】で[メニュー]を押し[5 メンテナンス]→[1 清掃・交換]→[2 キャップシールの交換(洗浄)]を選択します

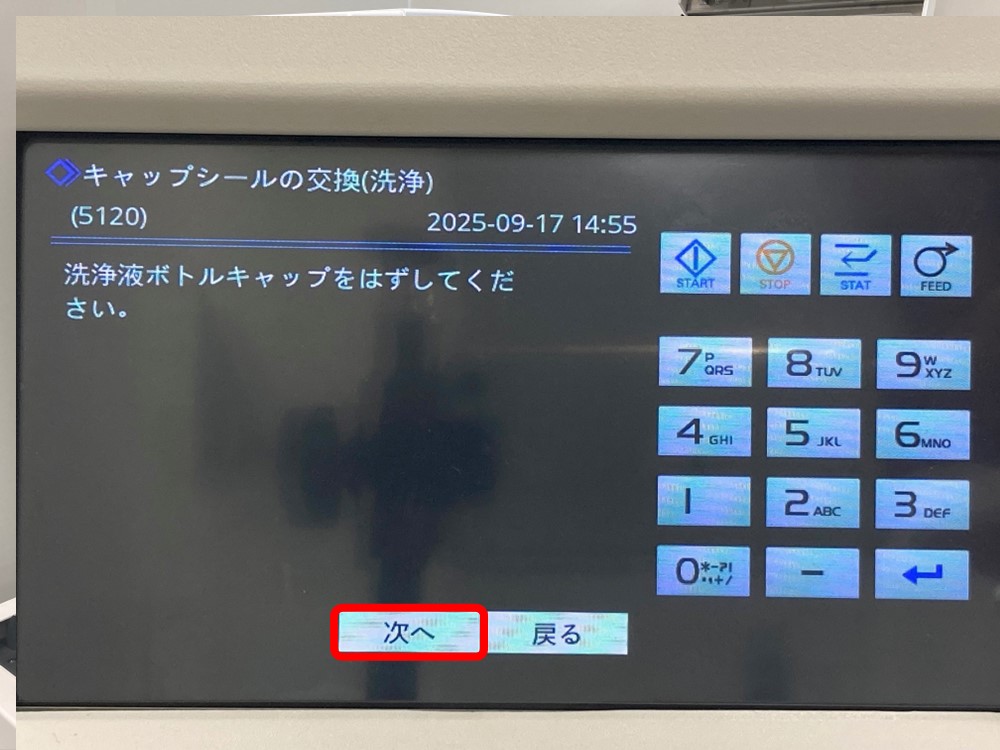

ステップ1 — [次へ]を押し「電源を切って交換を行ってください。」の画面になればスタンバイ・スイッチを3秒間押して電源を切ります

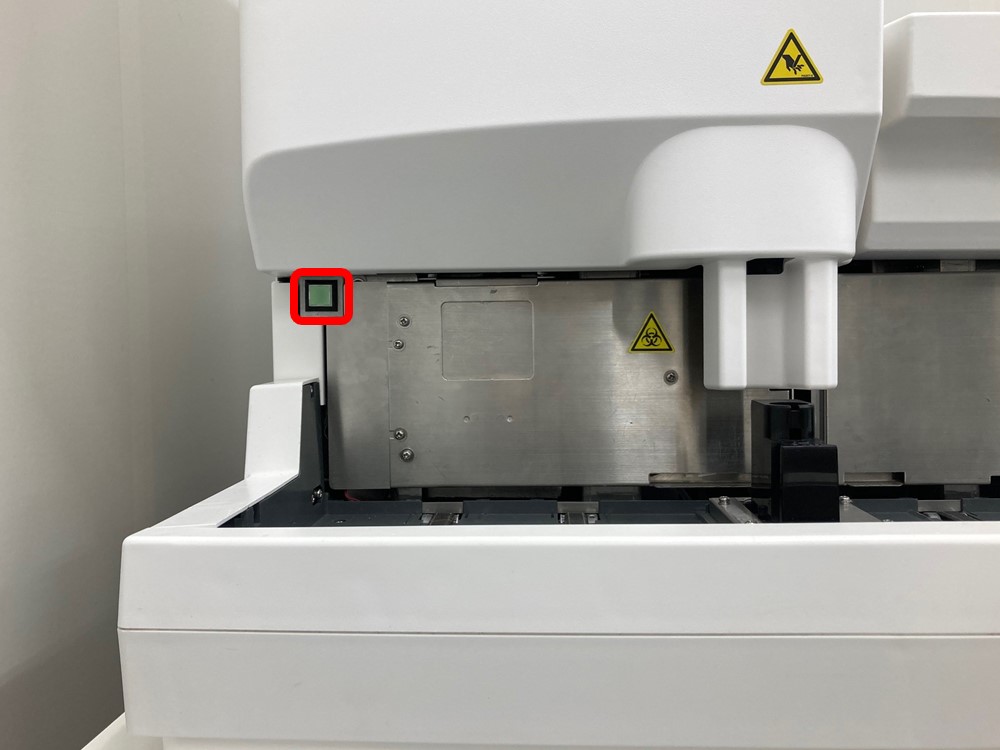

ステップ1 — スタンバイ・スイッチを押して電源を入れます

ステップ1 — ウォーミングアップが完了し、【待機画面】が表示されることを確認します。
洗浄液ポンプの駆動回数がリセットされ測定再開可能ですが、キャップシールの交換を手配してください
