T223

測光部光学系マーカー未検出

感染を防ぐために保護手袋をつけてください。

作業時間15－30分

難易度★★☆

以下理由により測光部光学系が試験紙の黒いマーカーを検出できませんでした。
①試験紙トレイが正しく装着されていません
②試験紙を測光部まで搬送できませんでした。または、測光部に正しくセットできませんでした
③廃棄箱から使用済みの試験紙があふれ、測光動作を妨げています

チェックポイント

チェックポイント

フィーダの清掃

STEP.1 フィーダ内を清掃する

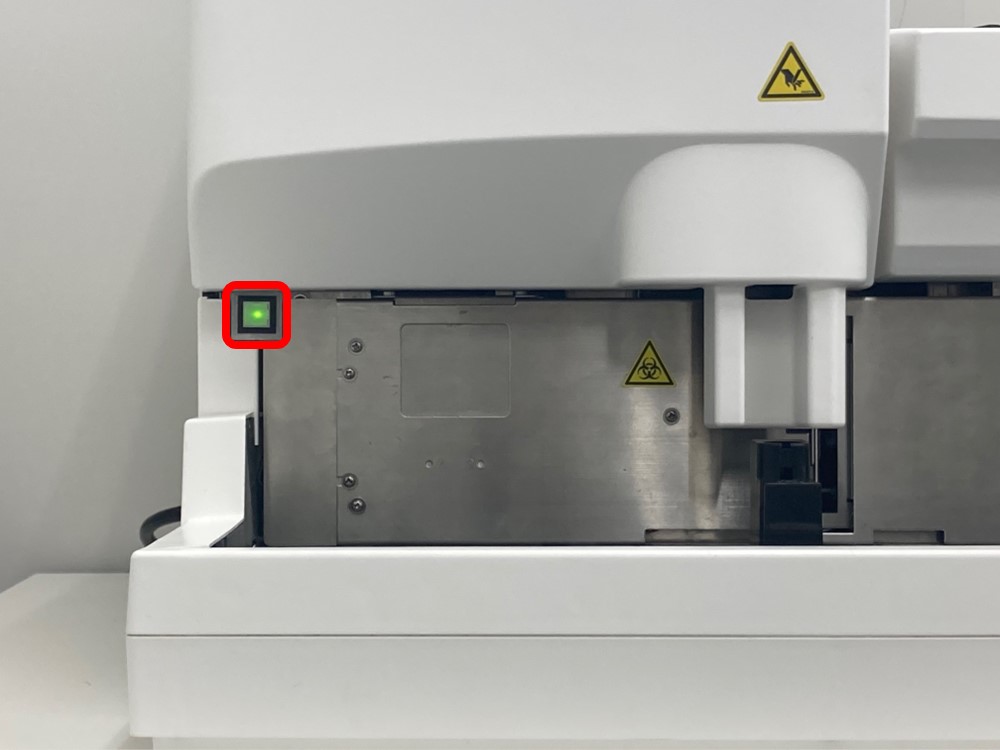

ステップ1 — 【待機画面】からスタンバイ・スイッチを3秒間をして電源を切ります

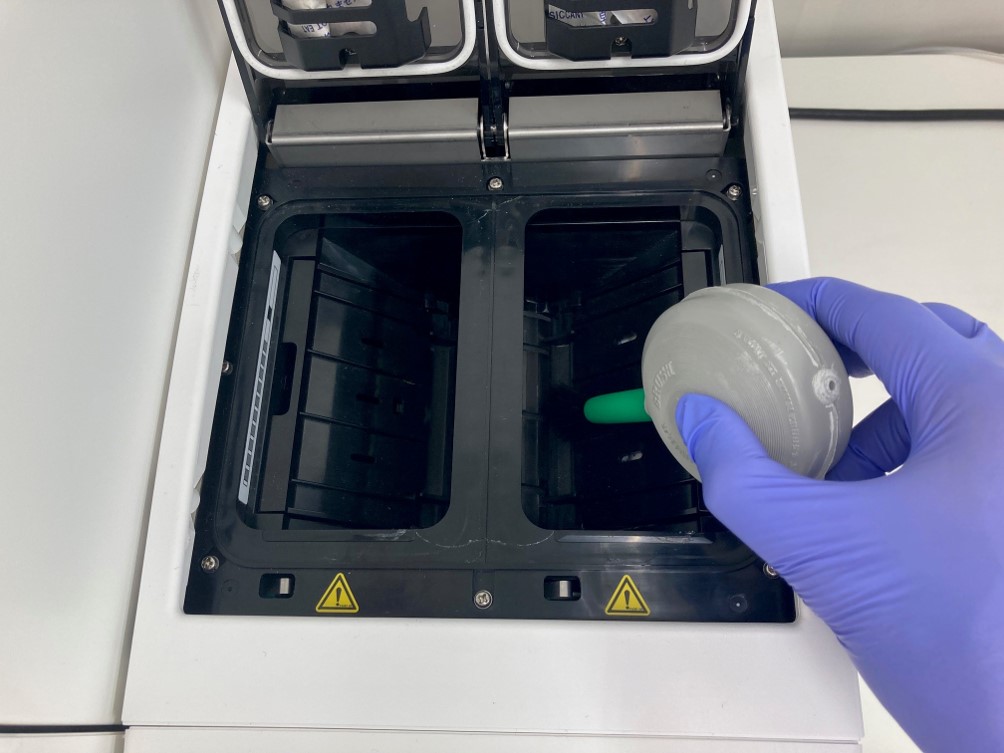

ステップ1 — フィーダ内の試験紙を取り出します。ブロアブラシ等を使用しローラーの汚れを除去します

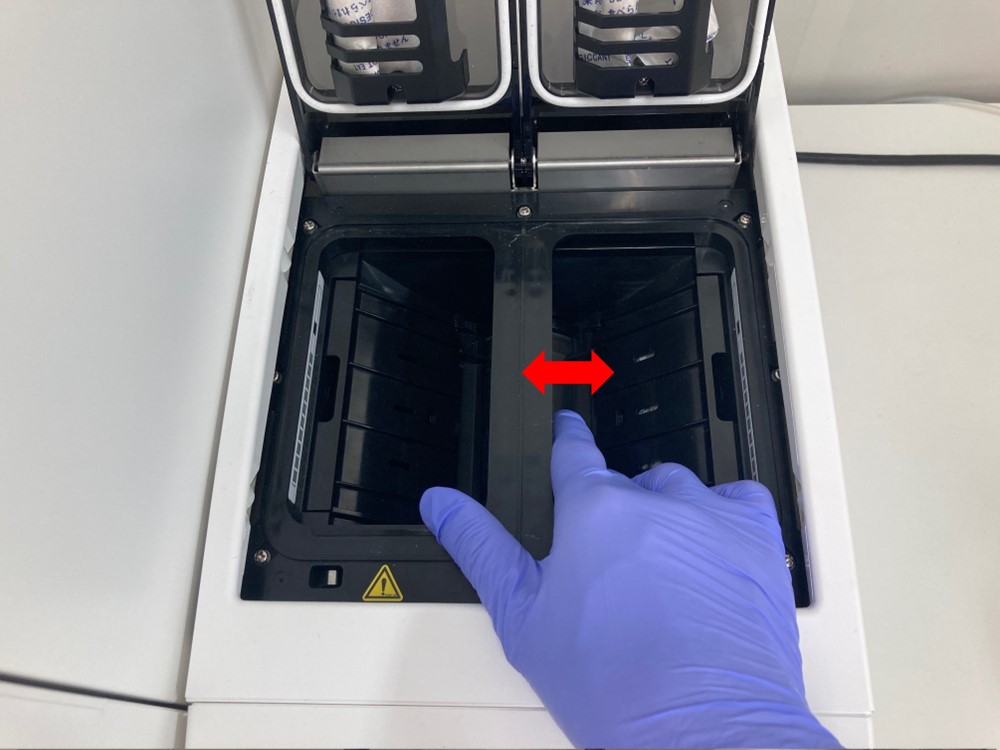

ステップ1 — ローラーを手で回しながら、フィーダ内部の全体を清掃します

STEP.2 カバーを開け、フィーダを倒す

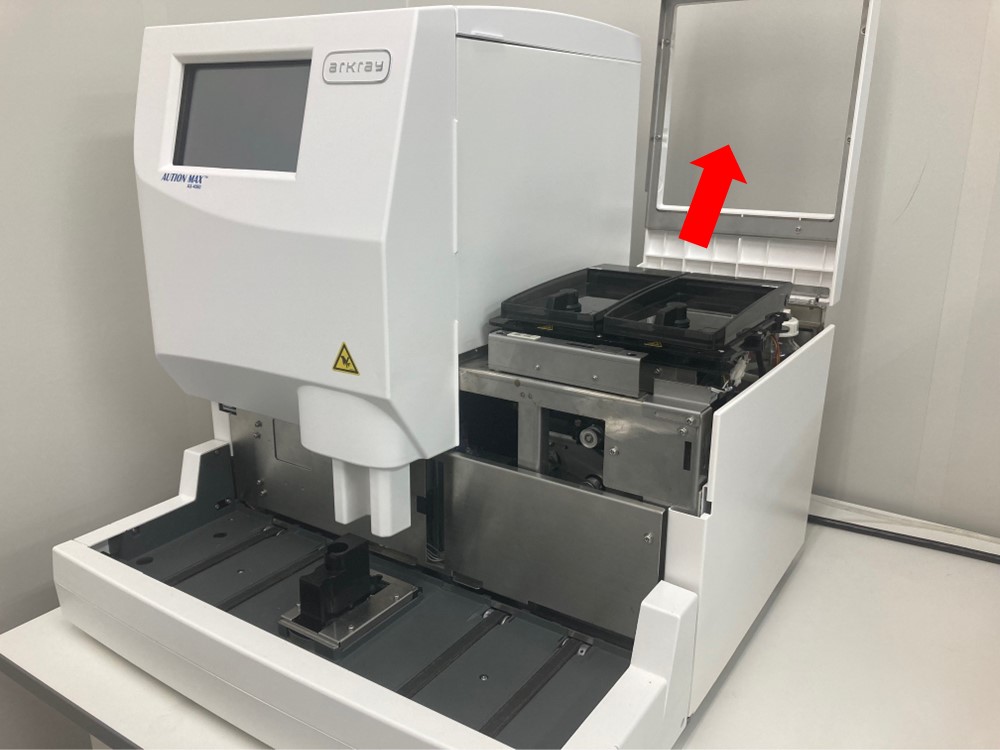

ステップ2 — フィーダカバーをロックし、メンテナンスカバーを開けます

ステップ2 — サイドカバーを開けます

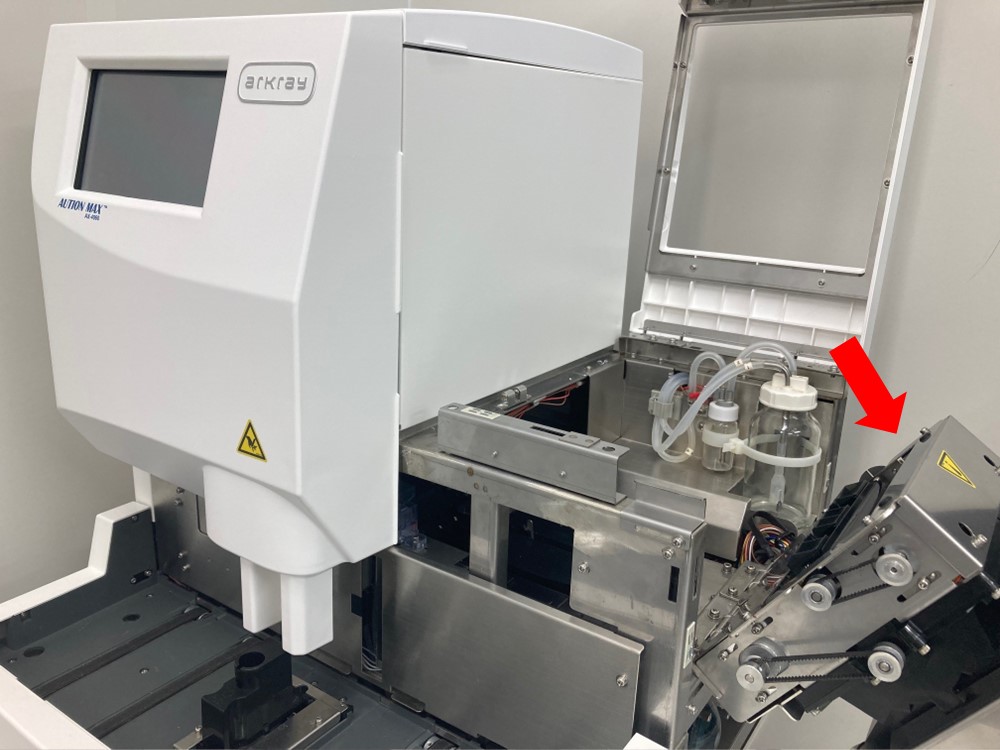

ステップ2 — フィーダユニットを右に倒します

STEP.3 フィーダー排出部を清掃する

ステップ3 — 試験紙排出カバーのローレットねじを手で緩めます

ステップ3 — 試験紙排出カバーを左に倒し、矢印の方向にスライドさせて、フィーダユニットから取り外します

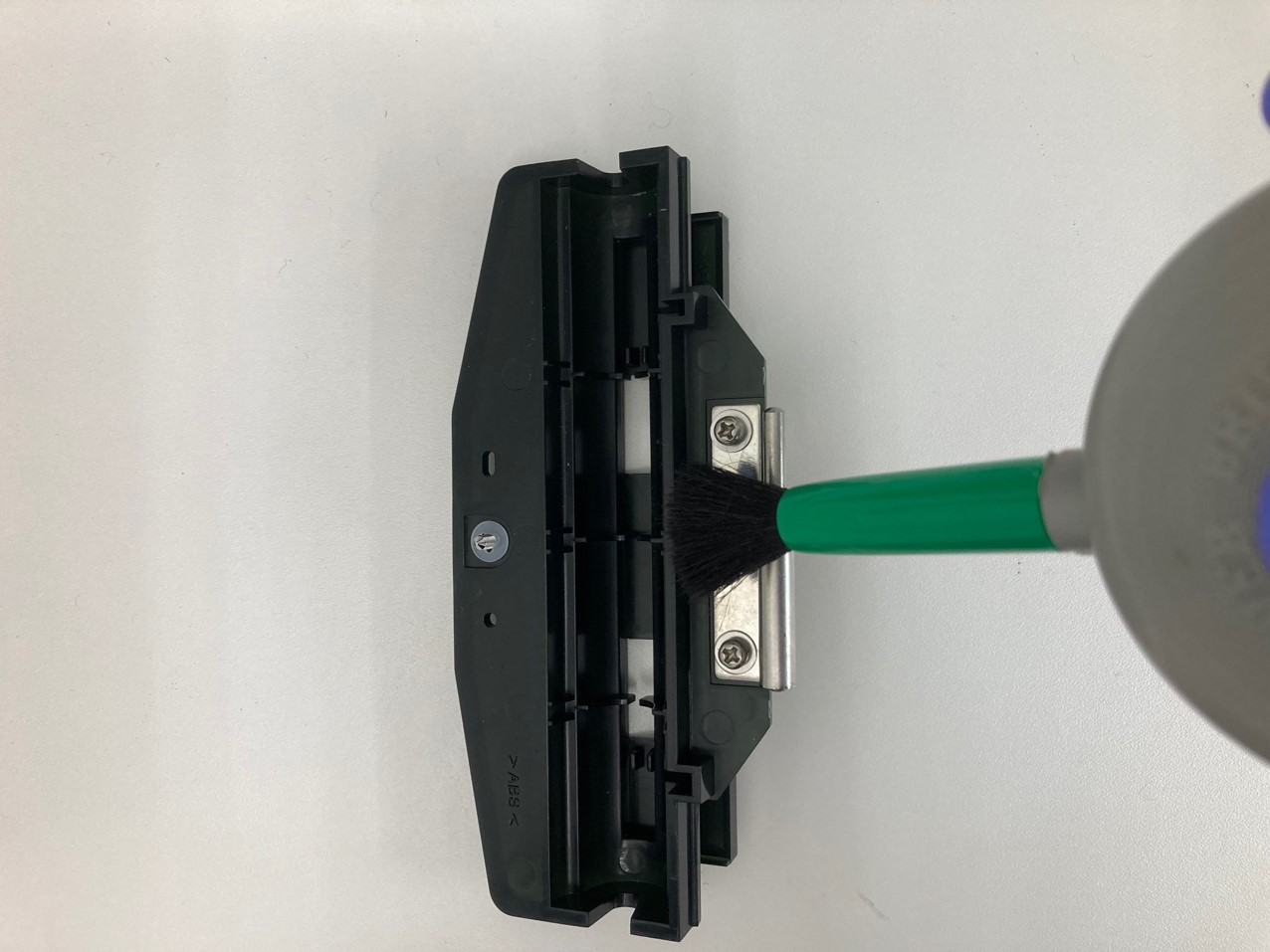

ステップ3 — 試験紙排出カバーに付着した埃や汚れを清掃します

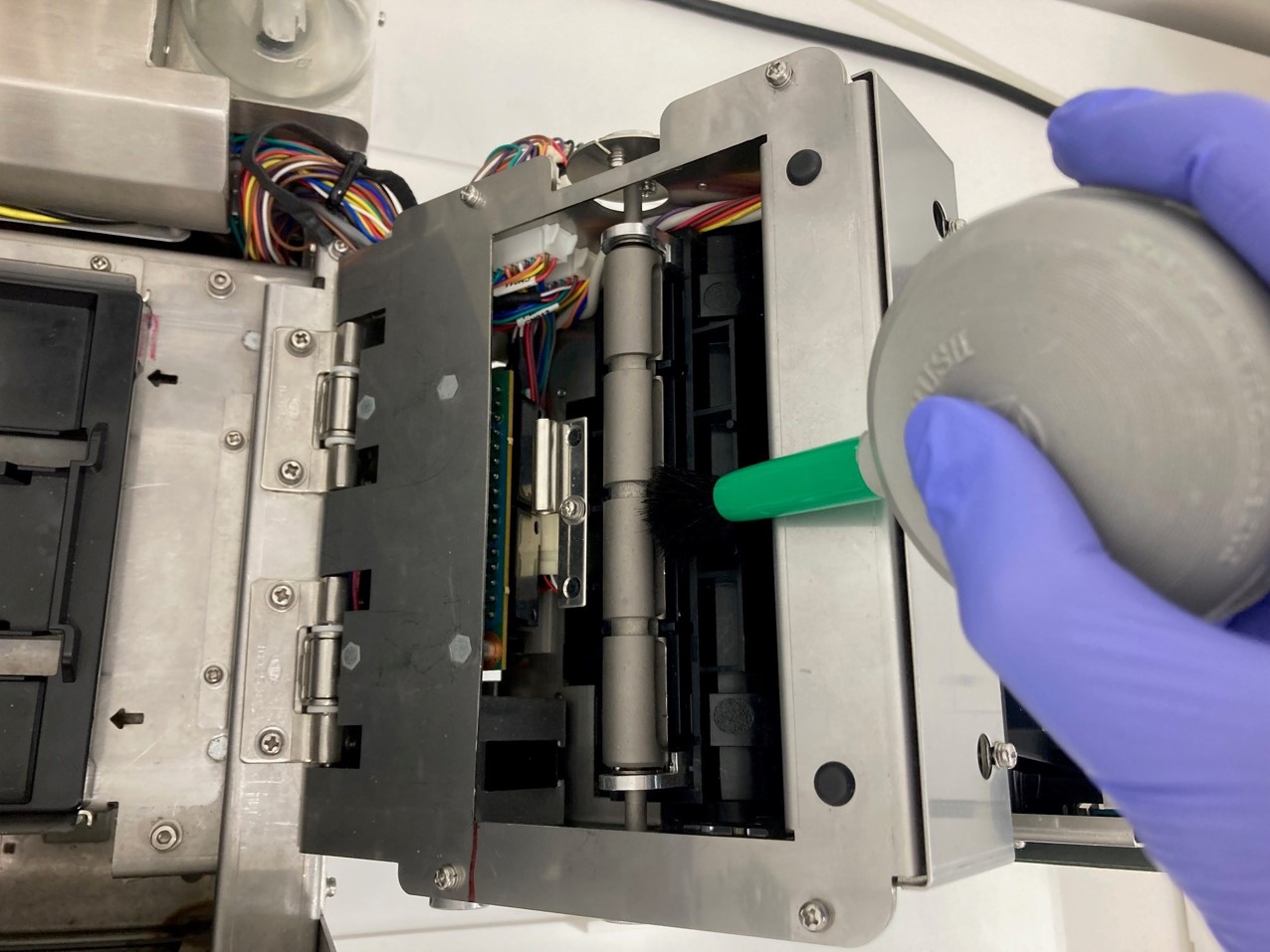

ステップ3 — フィーダーの銀色のローラーに付着した埃や汚れを清掃します

STEP.4 フィーダ排出カバーを戻す

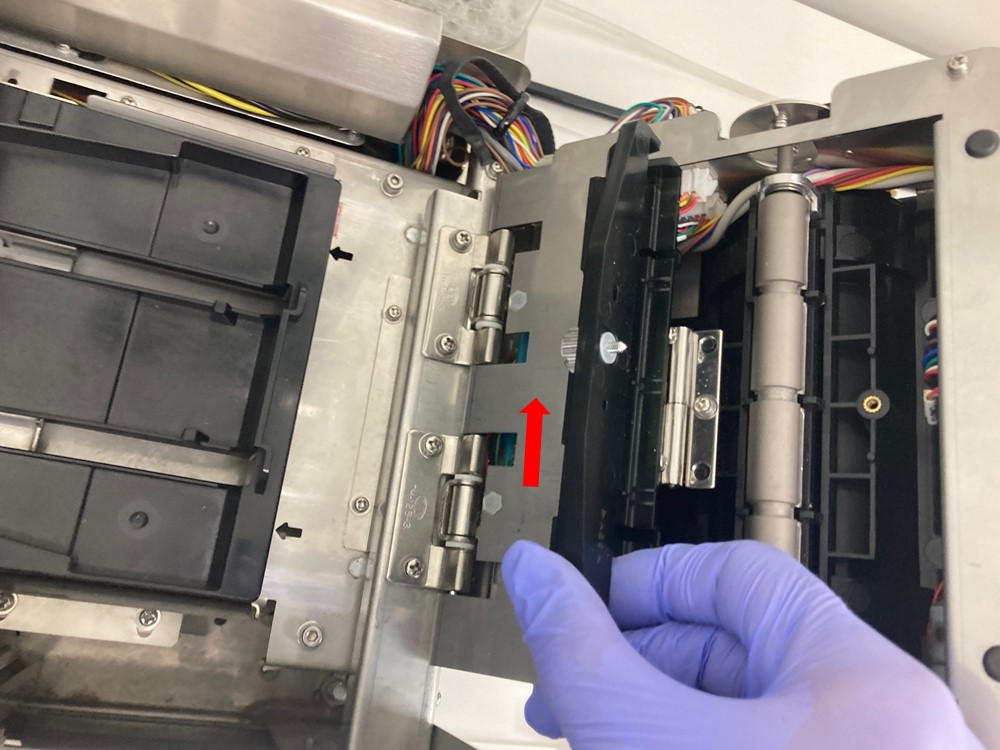

ステップ4 — 試験紙排出カバーをフィーダユニットに取り付け、試験紙排出カバーを閉じます

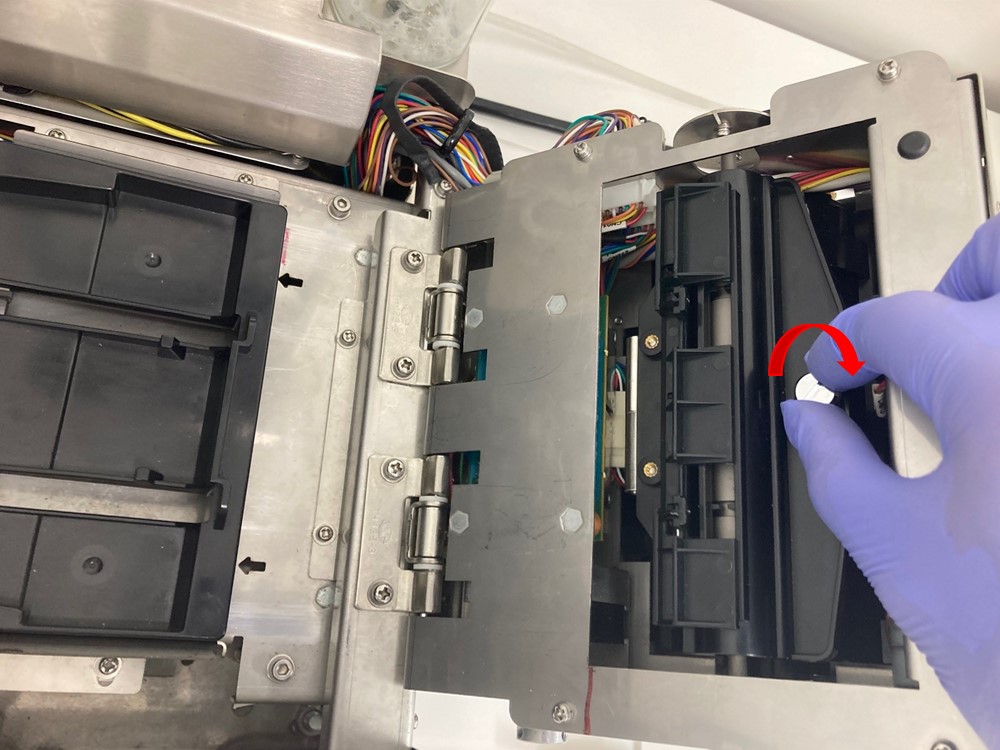

ステップ4 — ローレットネジを手で締め、試験紙排出カバーを固定します。フィーダを戻さずチェックポイント2へ進みます

チェックポイント

試験紙トレイの清掃

STEP.1 試験紙トレイセット部に試験紙など異物がないか確認する

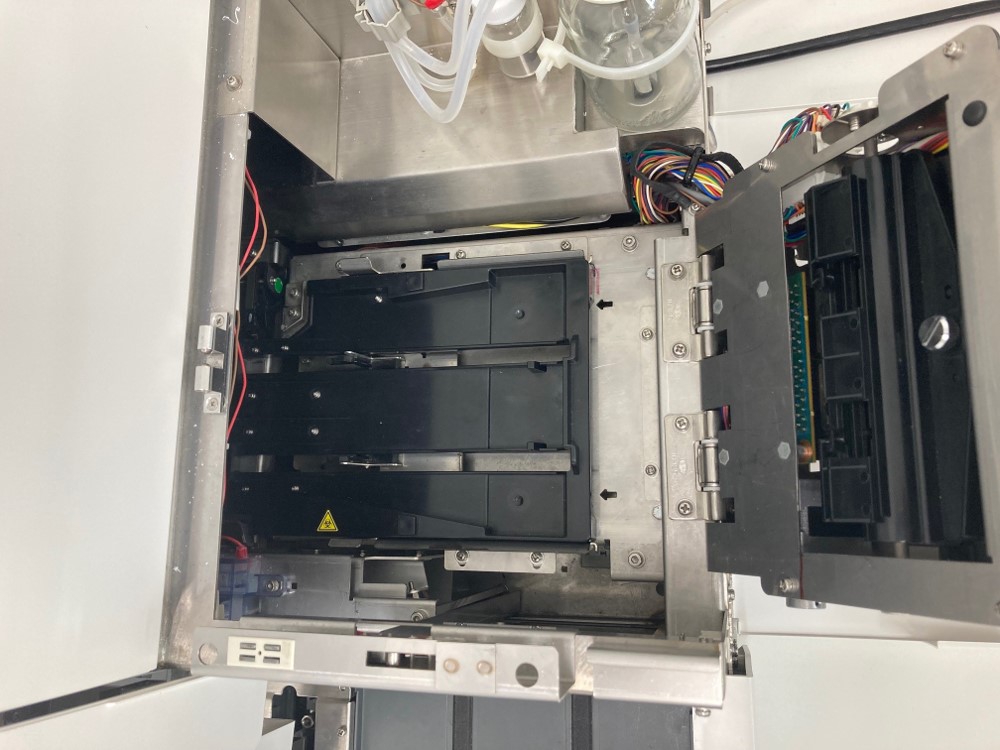

ステップ1 — 試験紙トレイ上や周辺に試験紙が残っていないか確認します

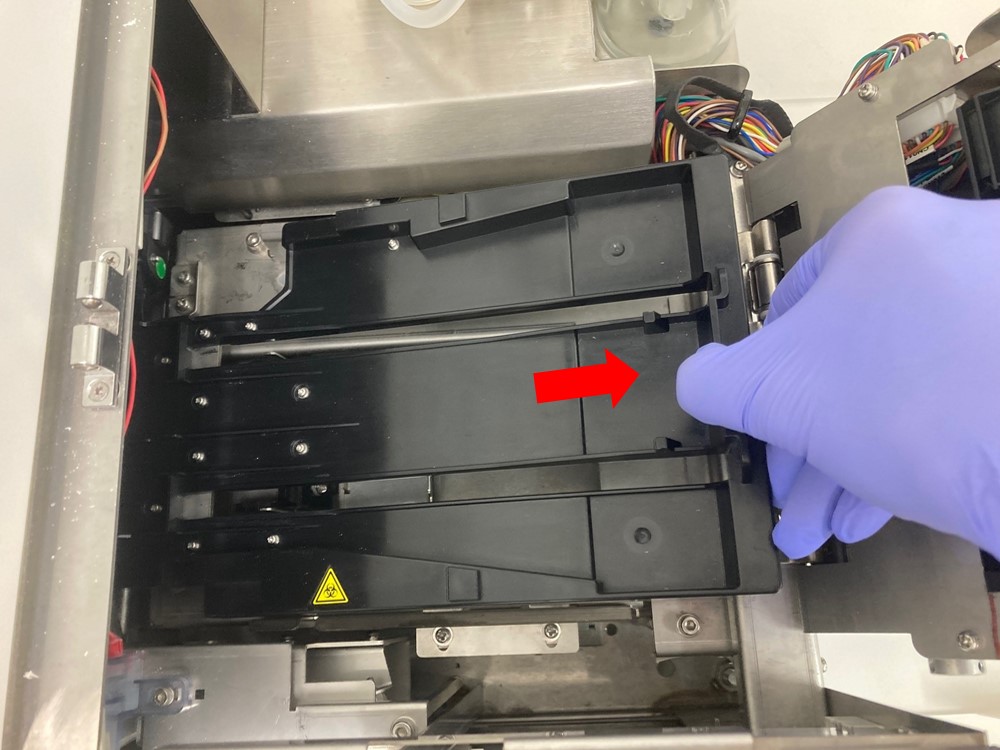

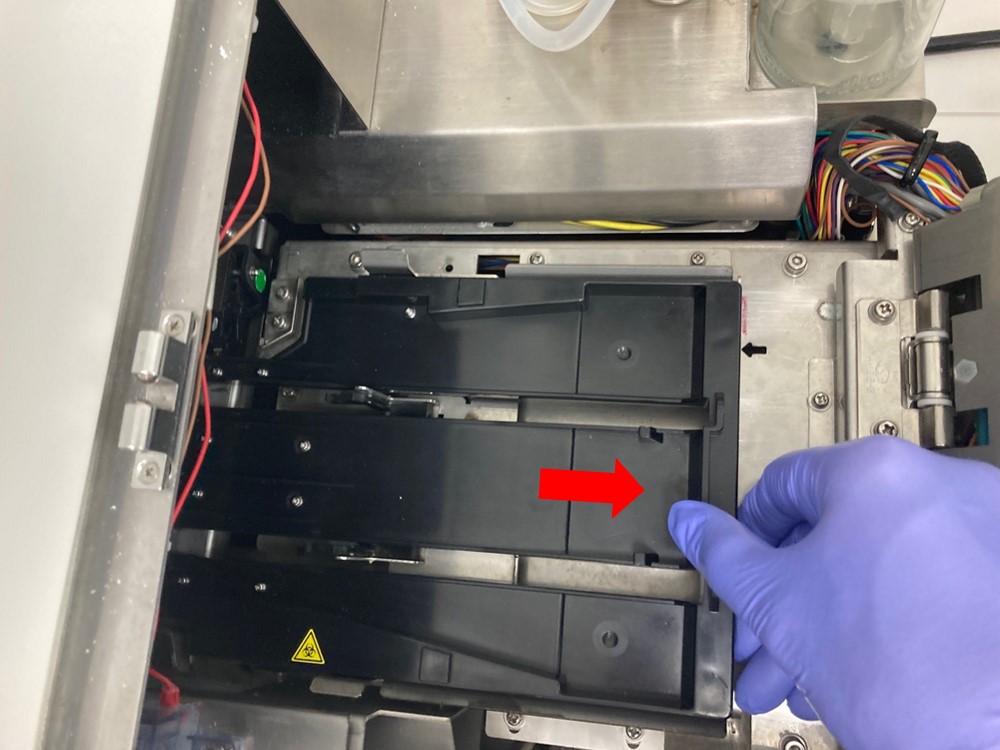

ステップ1 — 試験紙トレイを導入アームに沿ってゆっくりと右方向に2cmほど引き出します

ステップ1 — 導入アームを動かさないよう注意して試験紙を斜め上に持ち上げて取り出します

ステップ1 — 装置内に試験紙や異物が残っていないか再度確認します

STEP.2 試験紙トレイを清掃する

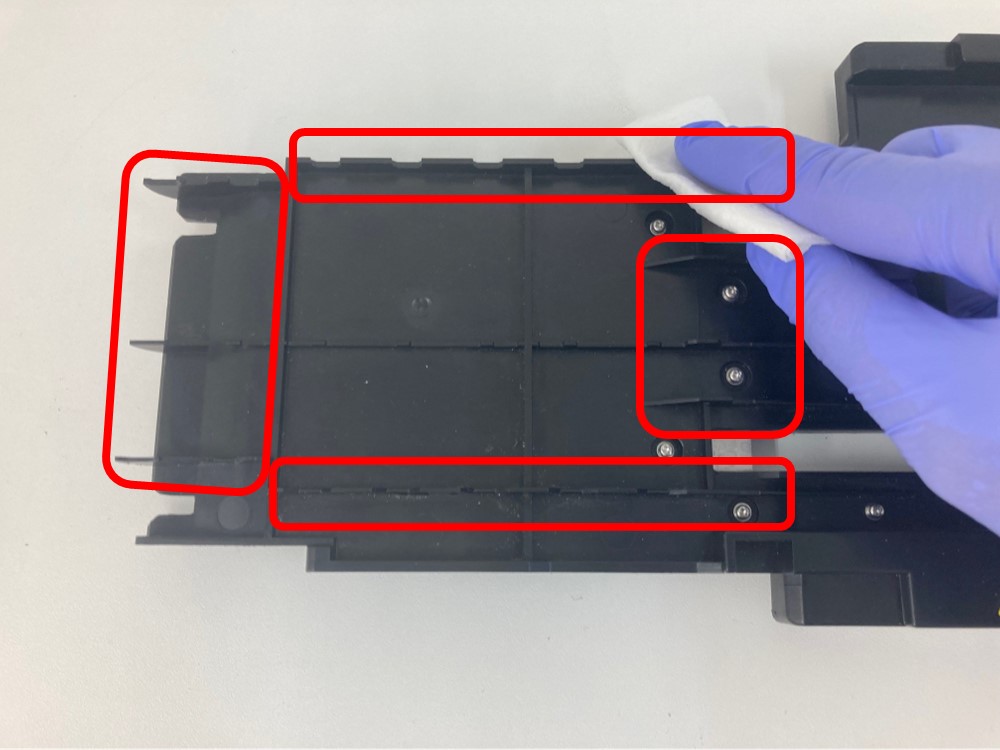

ステップ2 — 試験紙トレイの試験紙がはまる溝を重点的にアルコールを浸した綿棒やガーゼなどで清掃します。時間があれば、スポンジを使って水洗いし、付着した汚れをきれいに落とします。その後、ガーゼや布などで水気を拭き取り、乾かします。続けて、チェックポイント3へ進みます

STEP.3 試験紙トレイを再セットする

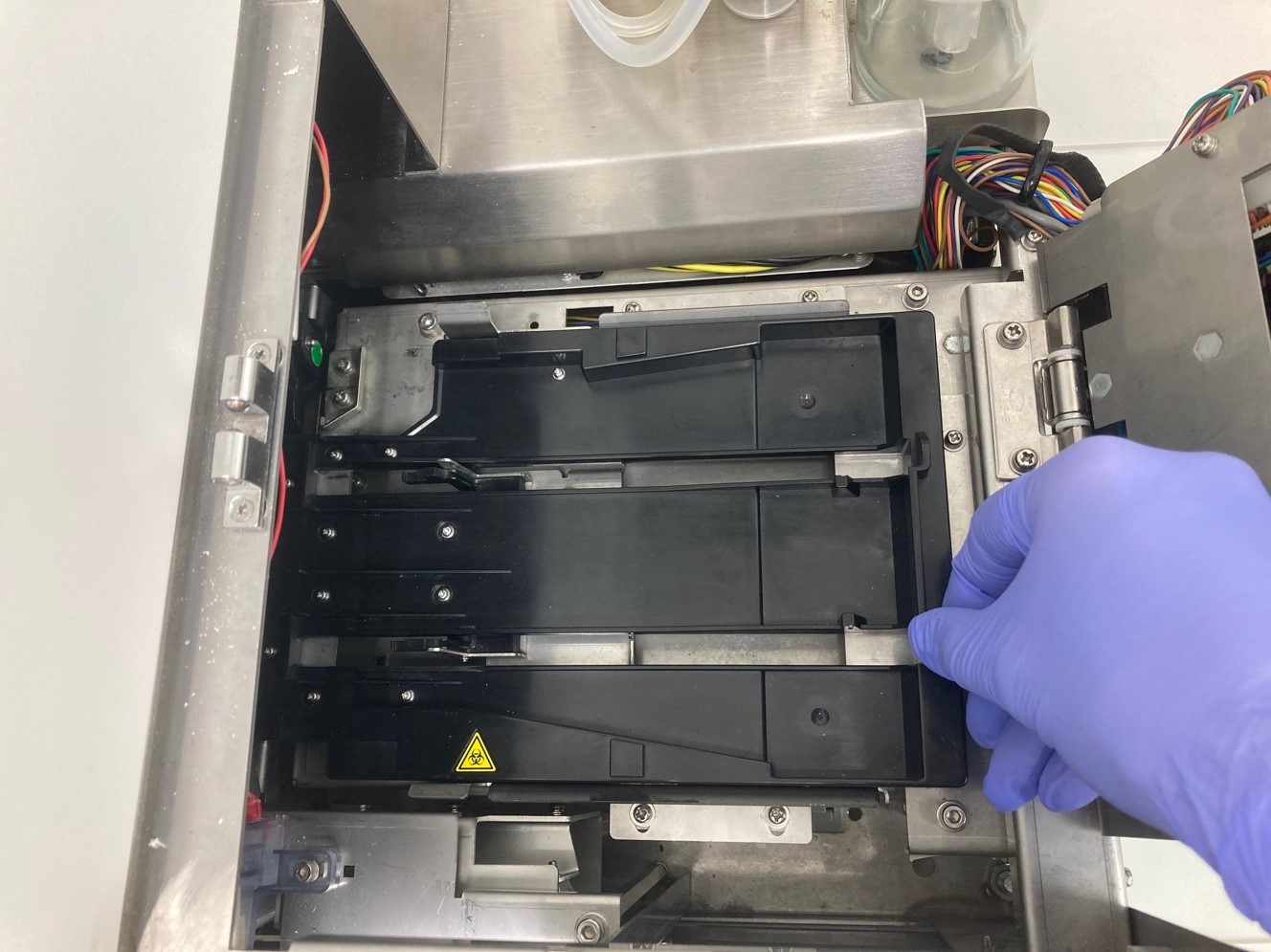

ステップ3 — 試験委トレイのスリットに導入アームを通して水平に置きます

ステップ3 — 矢印マークが完全に見えるようになるまで左へ押し込みます

ステップ3 — カチッと音が鳴って止まるところまで押し込みます

ステップ3 — フィーダユニットを元に戻してサイドカバー、メンテナンスカバーを閉じます

チェックポイント

廃棄箱周辺の確認

STEP.1 廃棄箱に試験紙が溜まっていないか、落ち切らず立っていないか確認する

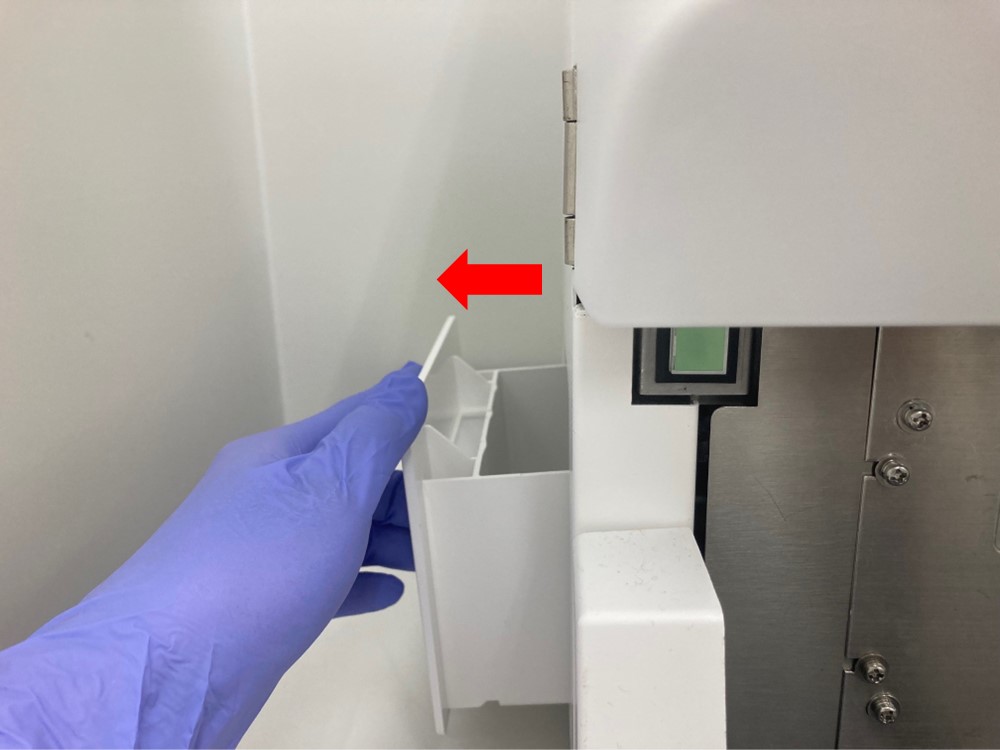

ステップ1 — 本体左側面にある廃棄箱を引き出します

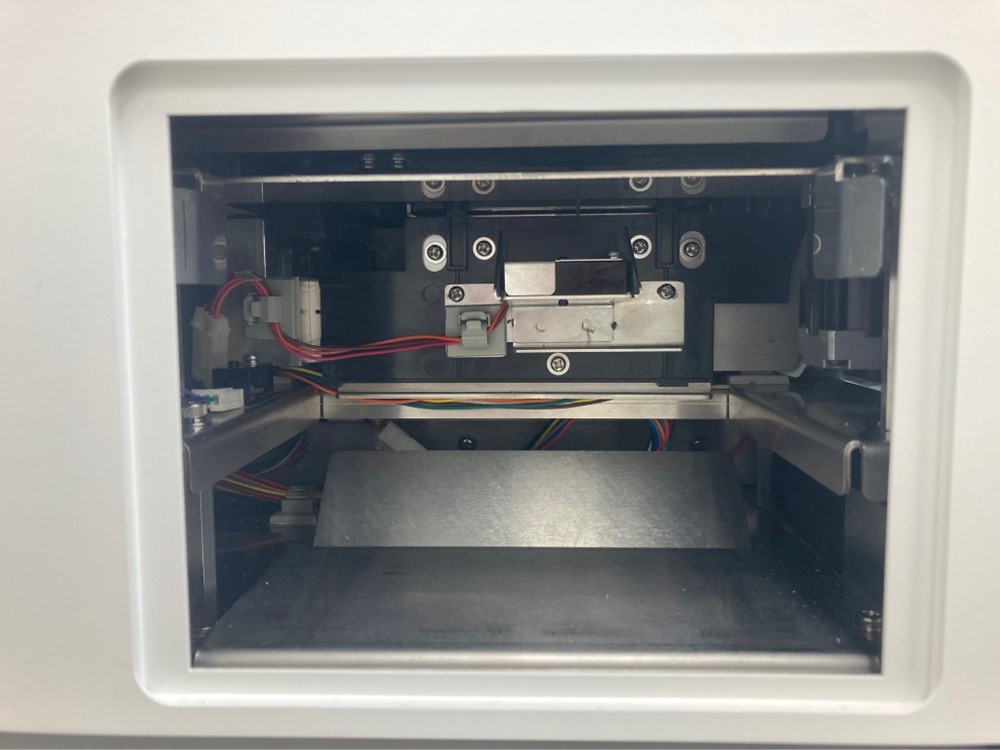

ステップ1 — 廃棄箱を取り出した後、廃棄箱が入っていた箇所に試験紙が残っていないか確認します。試験紙が残っていた場合は取り出します

STEP.2 廃棄箱を清掃する

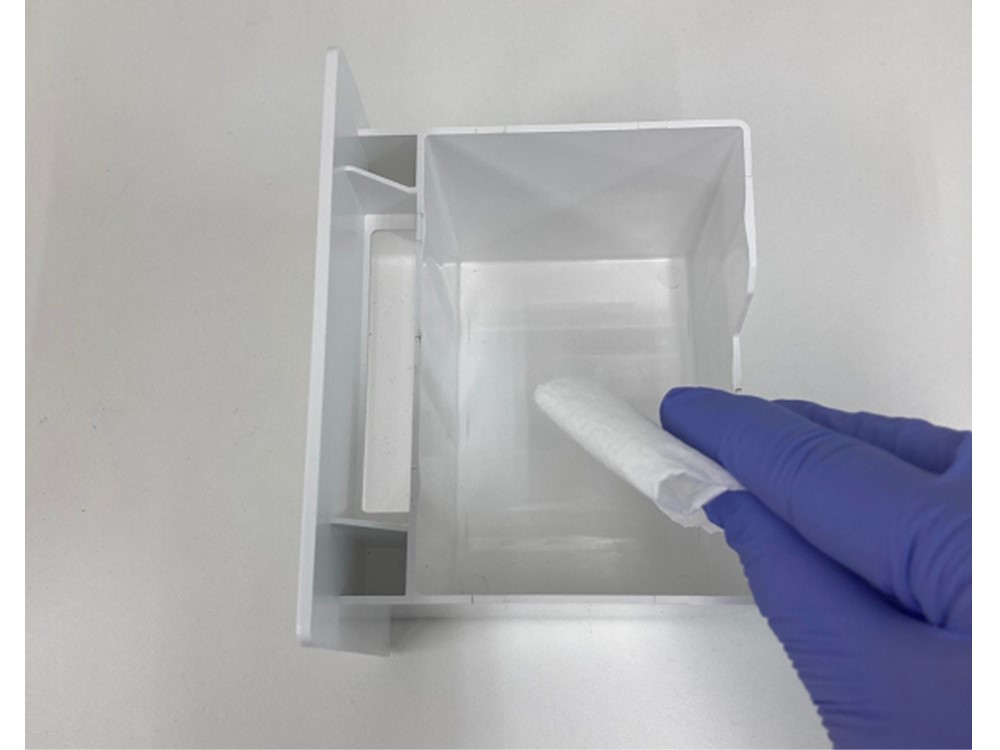

ステップ2 — 廃棄箱内の使用済み試験紙を廃棄し、アルコールを浸したガーゼなどで清掃します。
時間がある場合は、水洗いした後ガーゼや布などで水気を拭き取り乾燥させます

STEP.3 廃棄箱周辺を確認し再セットする

ステップ3 — 廃棄箱を本体にセットします。
※途中で廃棄箱が引っかかる場合は正しくセットできていません。正しくセットされていない場合、試験紙がこぼれたり、詰まる恐れがあります

管理番号：AIC251208-13A
