T221

A/Dオーバーフロー

感染を防ぐために保護手袋をつけてください

作業時間15－30分

難易度★★☆

以下理由により測光部光学系で異常を検知しました。
①試験紙トレイが正しく装着されていません
②廃棄箱から使用済みの試験紙があふれ、測光動作を妨げています
③測光部に試験紙が正しくセットされませんでした
④白板が汚れています

チェックポイント

チェックポイント

試験紙トレイの清掃

STEP.1 試験紙トレイを清掃する

ステップ1 — 【待機画面】からスタンバイ・スイッチを3秒間をして電源を切ります

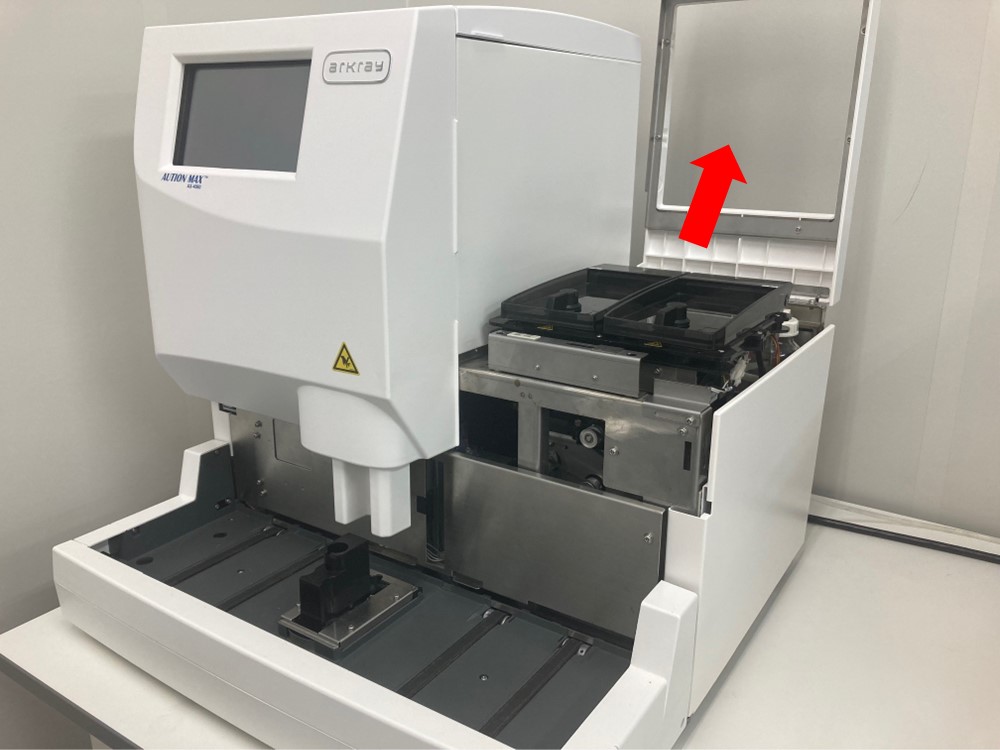

ステップ1 — フィーダカバーがロックされていることを確認してメンテナンスカバーを開けます

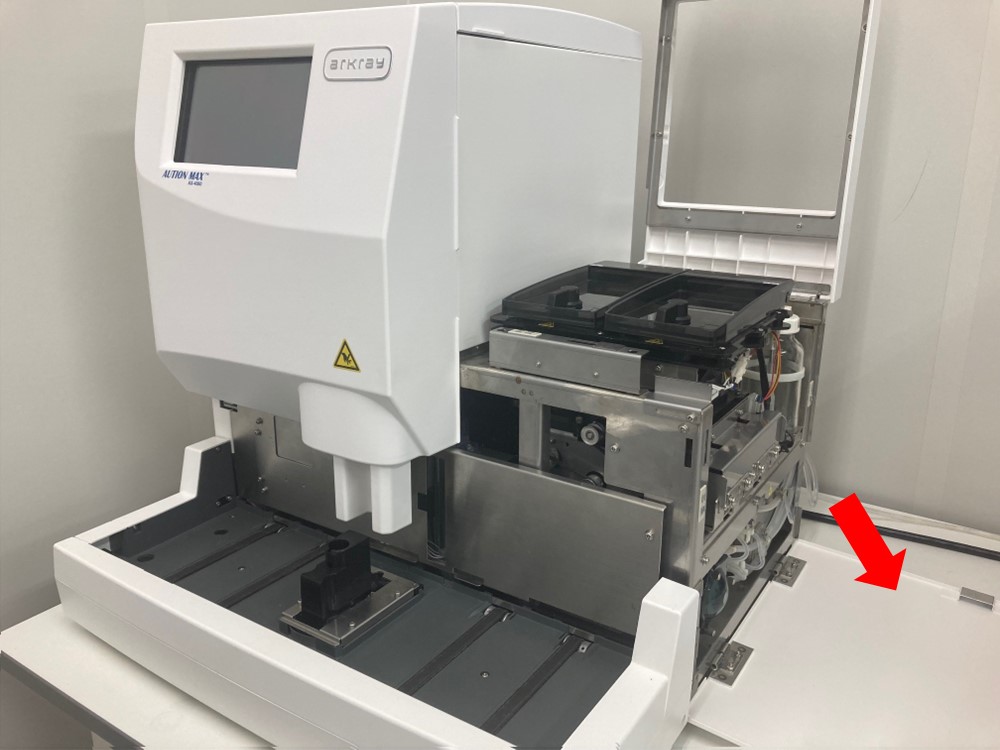

ステップ1 — サイドカバーを開けます

ステップ1 — フィーダユニットを右に倒します

STEP.2 試験紙トレイセット部に試験紙など異物がないか確認する

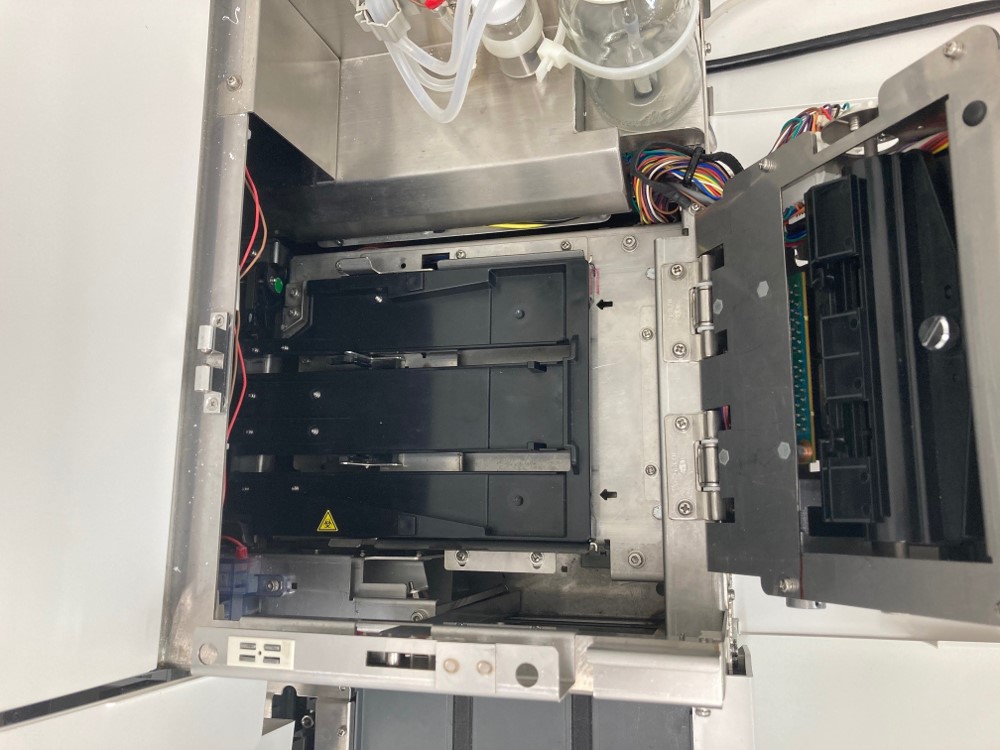

ステップ2 — 試験紙トレイ上や周辺に試験紙が残っていないか確認します

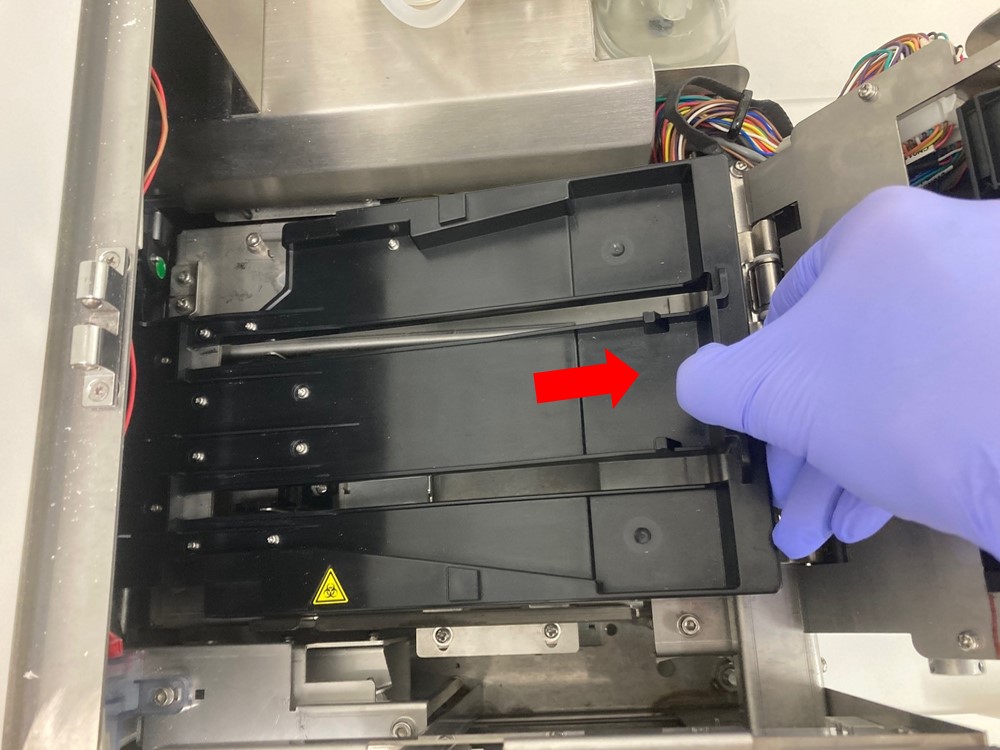

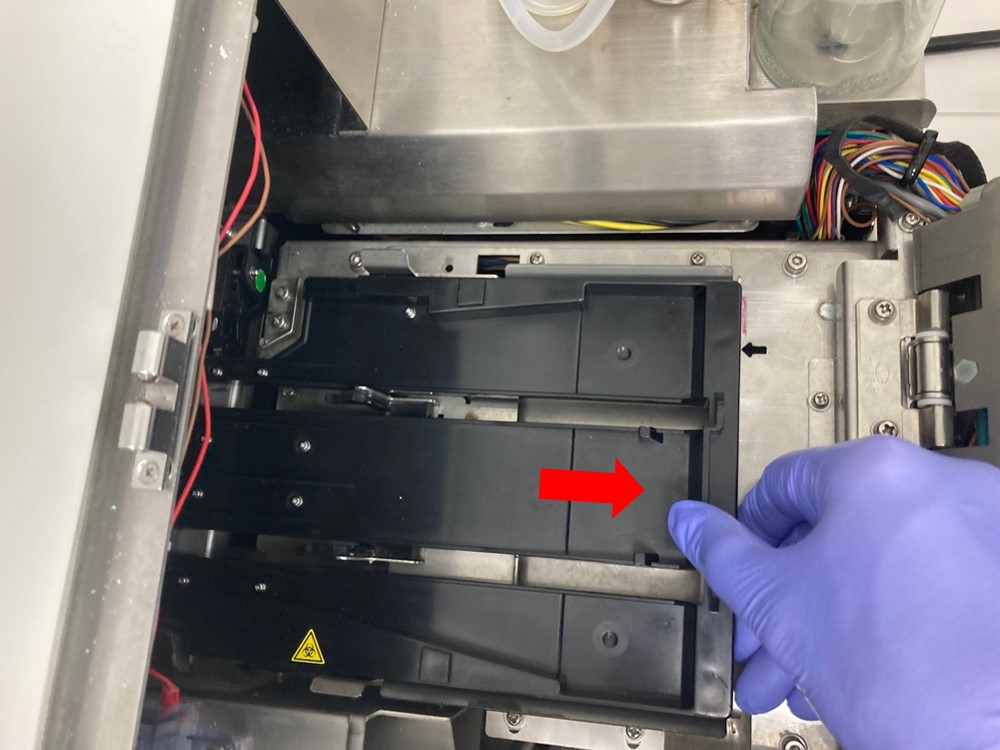

ステップ2 — 試験紙トレイを導入アームに沿ってゆっくりと右方向に2cmほど引き出します

ステップ2 — 導入アームを動かさないよう注意して試験紙を斜め上に持ち上げて取り出します

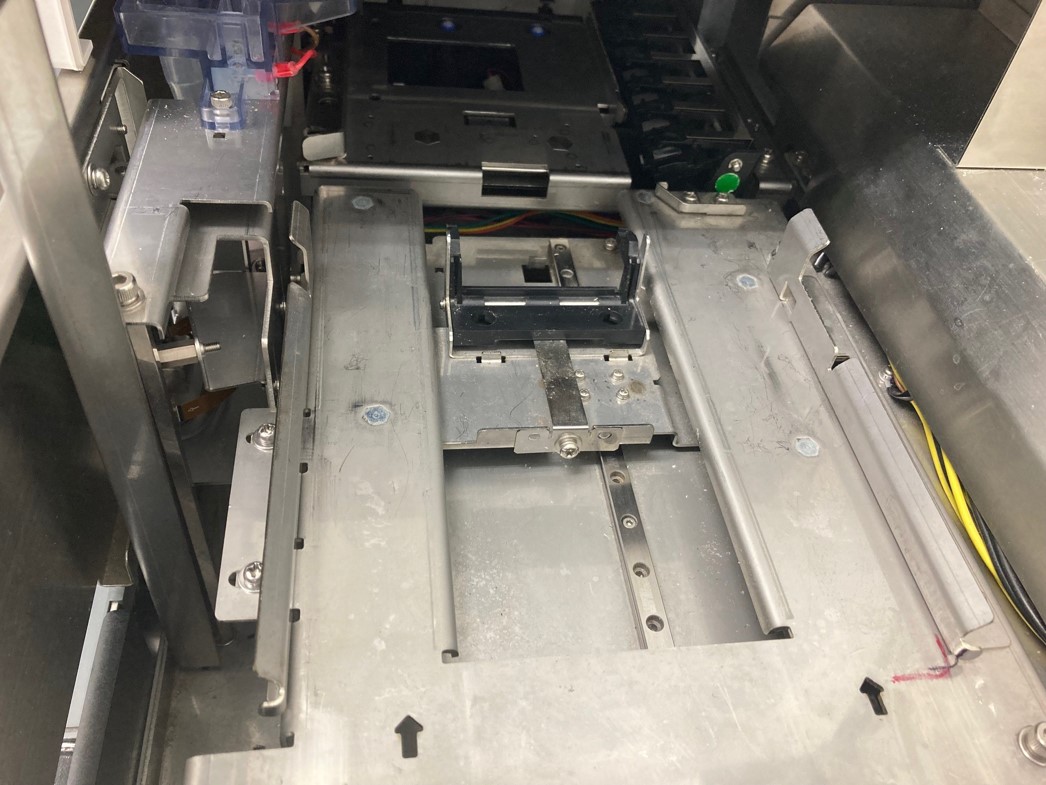

ステップ2 — 装置内に試験紙や異物が残っていないか再度確認します

STEP.3 試験紙トレイを清掃する

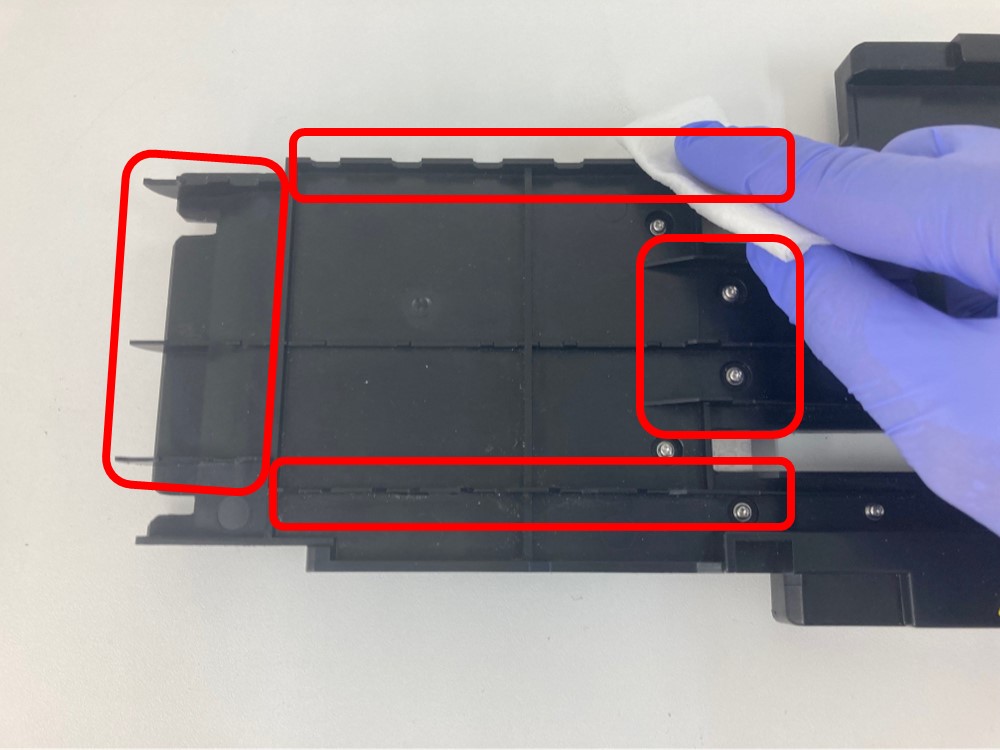

ステップ3 — 試験紙トレイの試験紙がはまる溝を重点的にアルコールを浸した綿棒やガーゼなどで清掃します。時間があれば、スポンジを使って水洗いし、付着した汚れをきれいに落とします。ガーゼや布などで水気を拭き取り、乾かします

STEP.4 試験紙トレイを再セットする

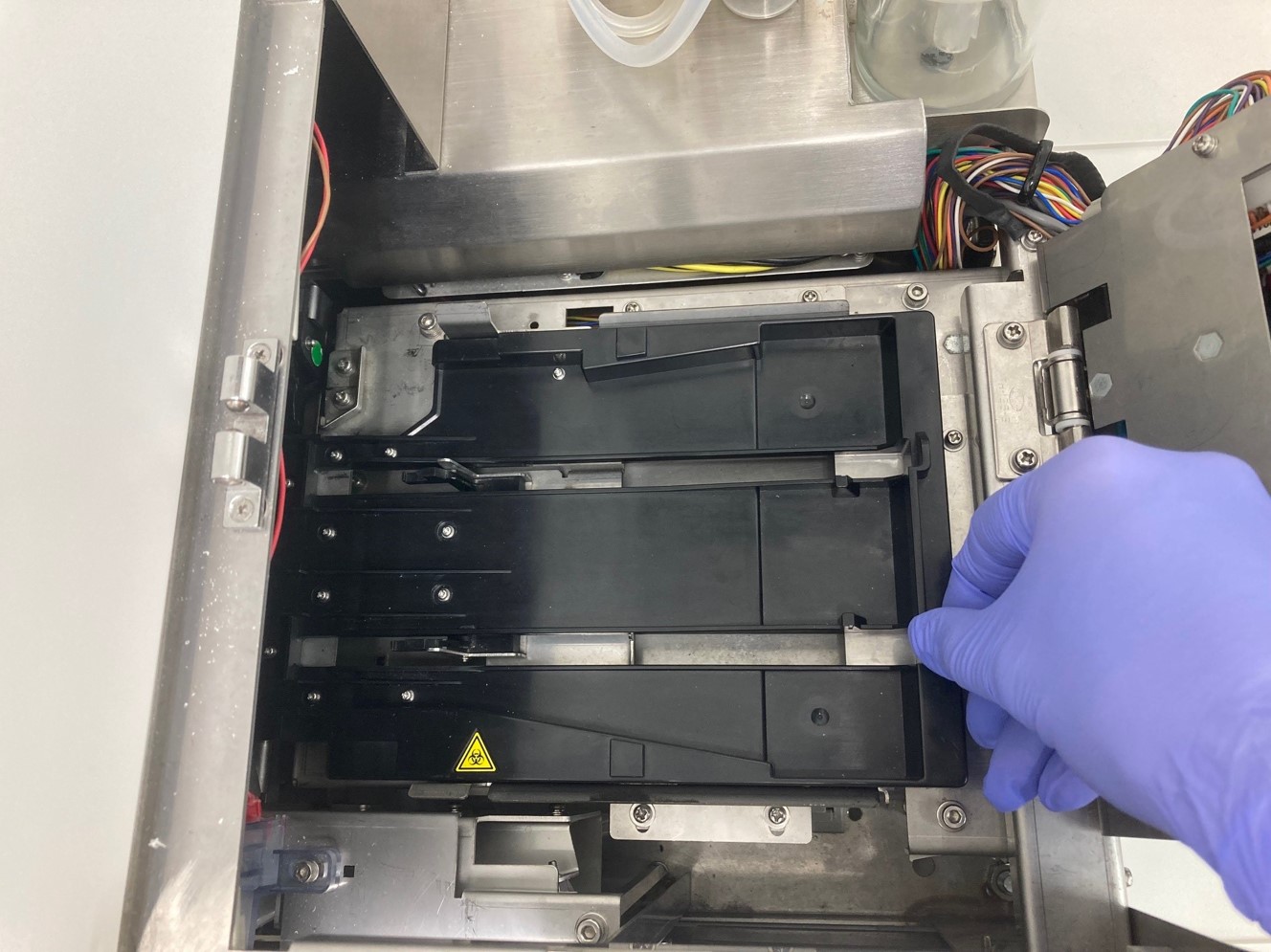

ステップ4 — 試験委トレイのスリットに導入アームを通して水平に置きます

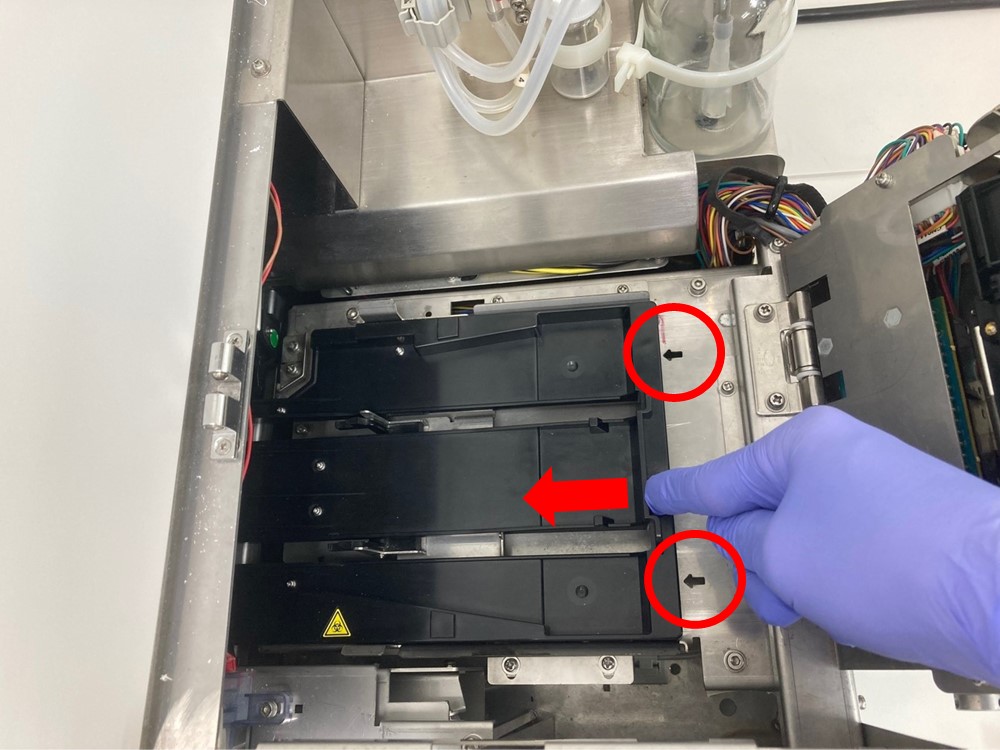

ステップ4 — 矢印マークが完全に見えるようになるまで左へ押し込みます

ステップ4 — カチッと音が鳴って止まるところまで押し込みます

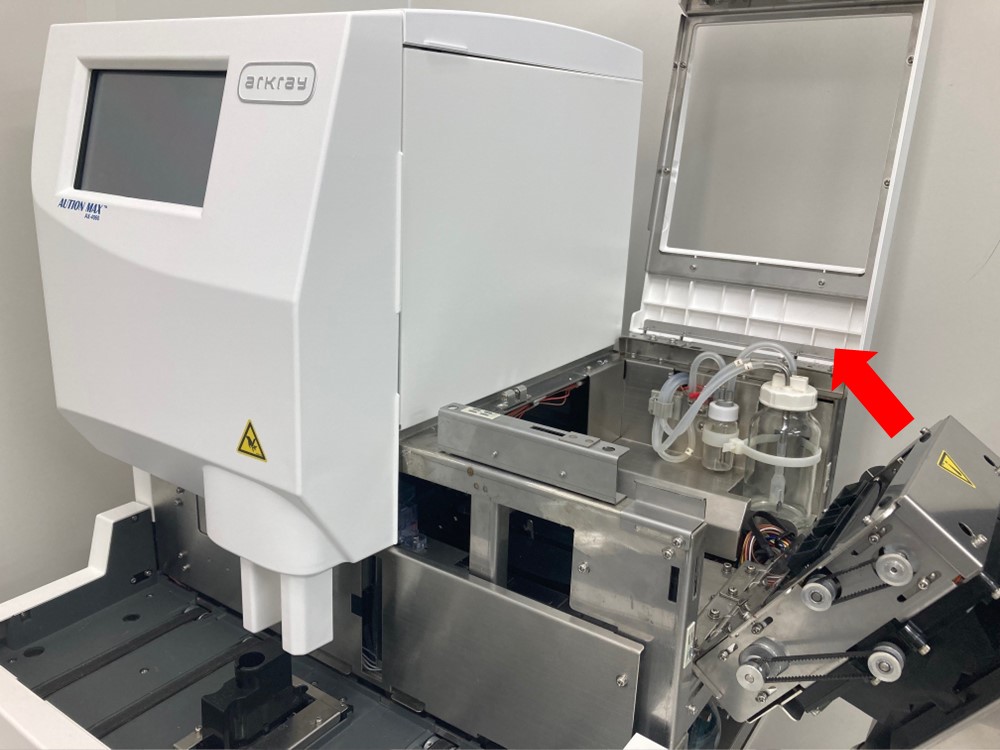

ステップ4 — フィーダユニットを元に戻してサイドカバー、メンテナンスカバーを閉じます

チェックポイント

廃棄箱周辺の確認

STEP.1 廃棄箱に試験紙が溜まっていないか、落ち切らず立っていないか確認する

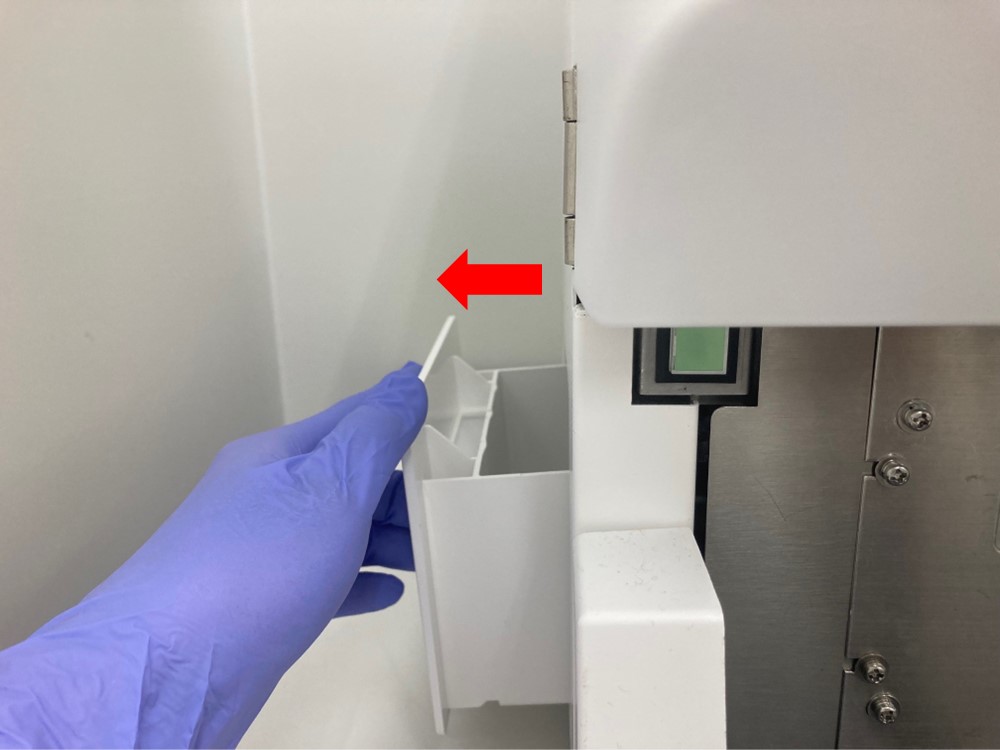

ステップ1 — 本体左側面にある廃棄箱を引き出します

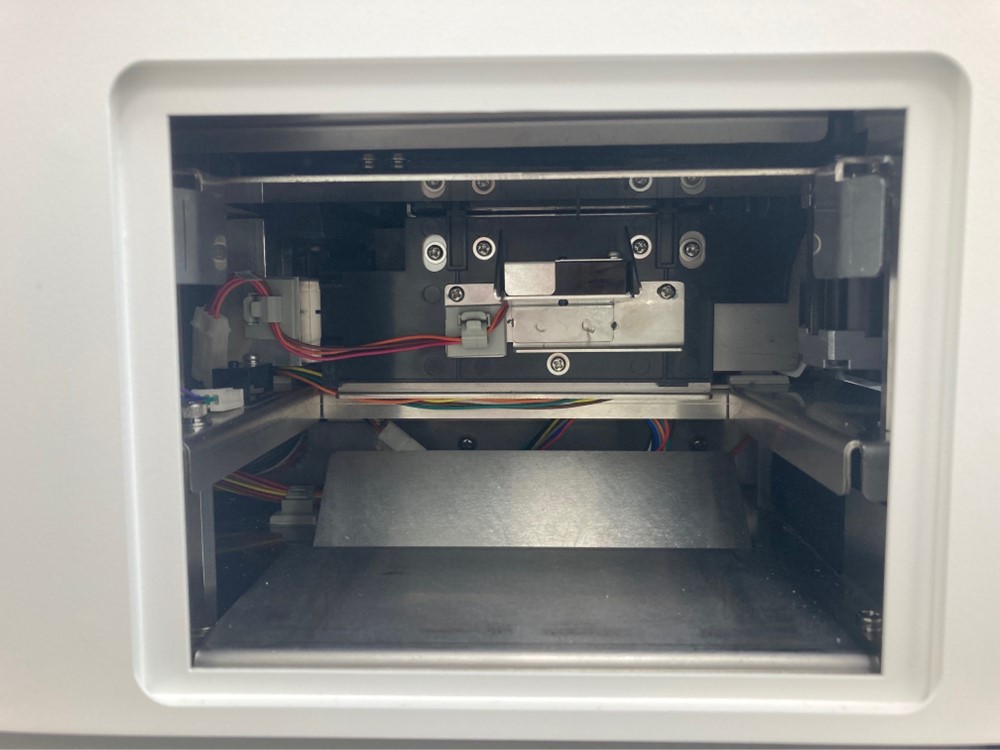

ステップ1 — 廃棄箱を取り出した後、廃棄箱が入っていた箇所に試験紙が残っていないか確認します。試験紙が残っていた場合は取り出します

STEP.2 廃棄箱を清掃する

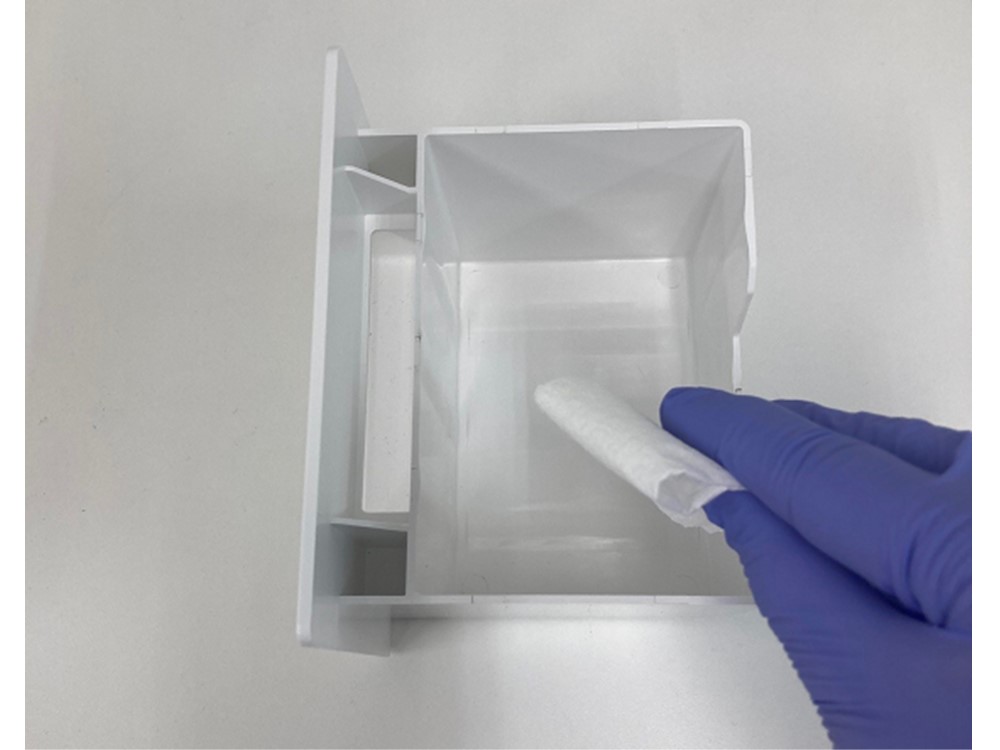

ステップ2 — 廃棄箱内の使用済み試験紙を廃棄し、アルコールを浸したガーゼなどで清掃します。
時間がある場合は、水洗いした後ガーゼや布などで水気を拭き取り乾燥させます

STEP.3 廃棄箱周辺を確認し再セットする

ステップ3 — 廃棄箱を本体にセットします。
※途中で廃棄箱が引っかかる場合は正しくセットできていません。正しくセットされていない場合、試験紙がこぼれたり、詰まる恐れがあります

チェックポイント

白板の清掃、もしくは交換

STEP.1 電源を切り、カバーを開ける

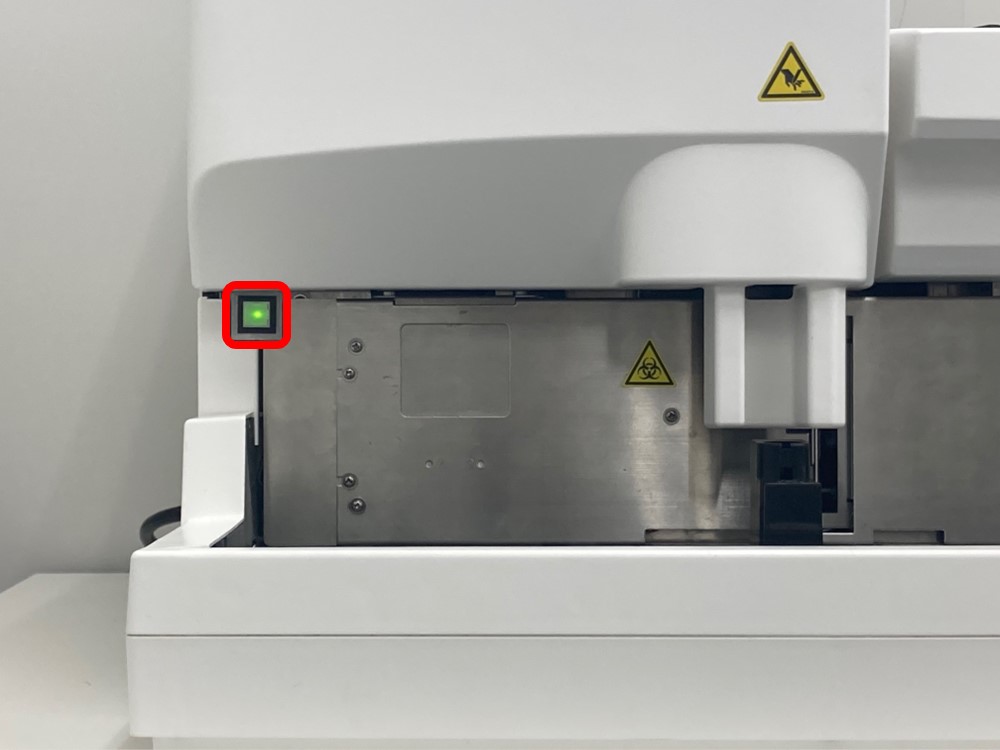

ステップ1 — [待機画面]が表示されていることを確認しスタンバイ・スイッチを3秒間押して電源を切ります

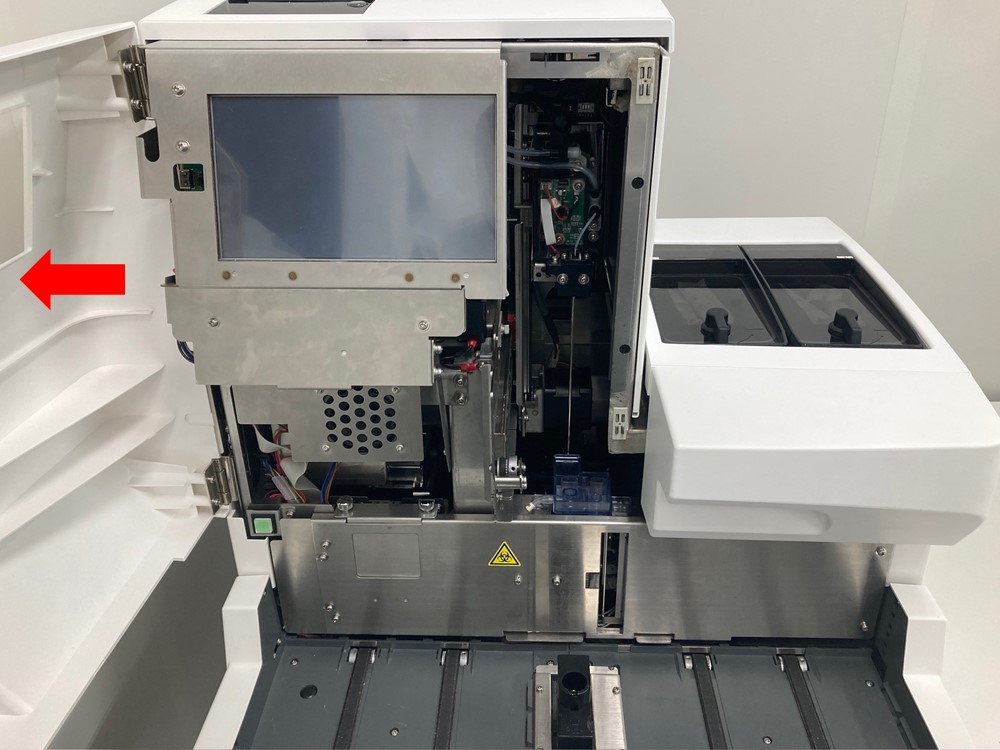

ステップ1 — フロントカバーを開けます

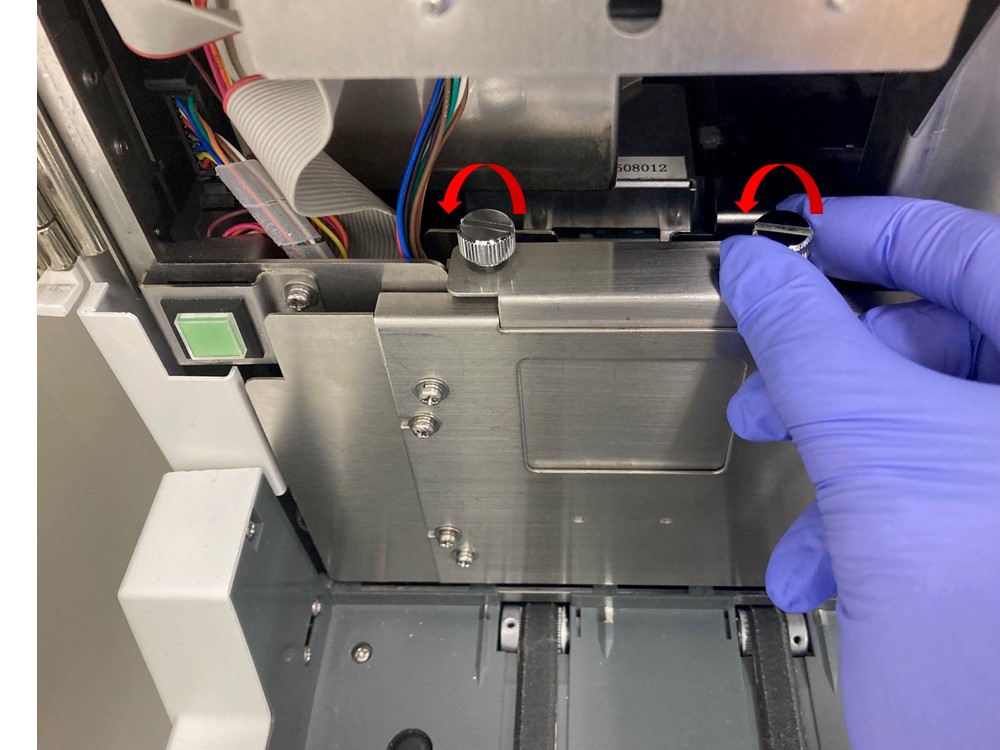

ステップ1 — 白板交換用カバーのネジを緩めます

ステップ1 — 白板交換用カバーを上へ抜きます

STEP.2 測光部光学系を奥に移動させる

ステップ2 — 作業をしやすくために、光学ブロックを手で奥へ移動させます

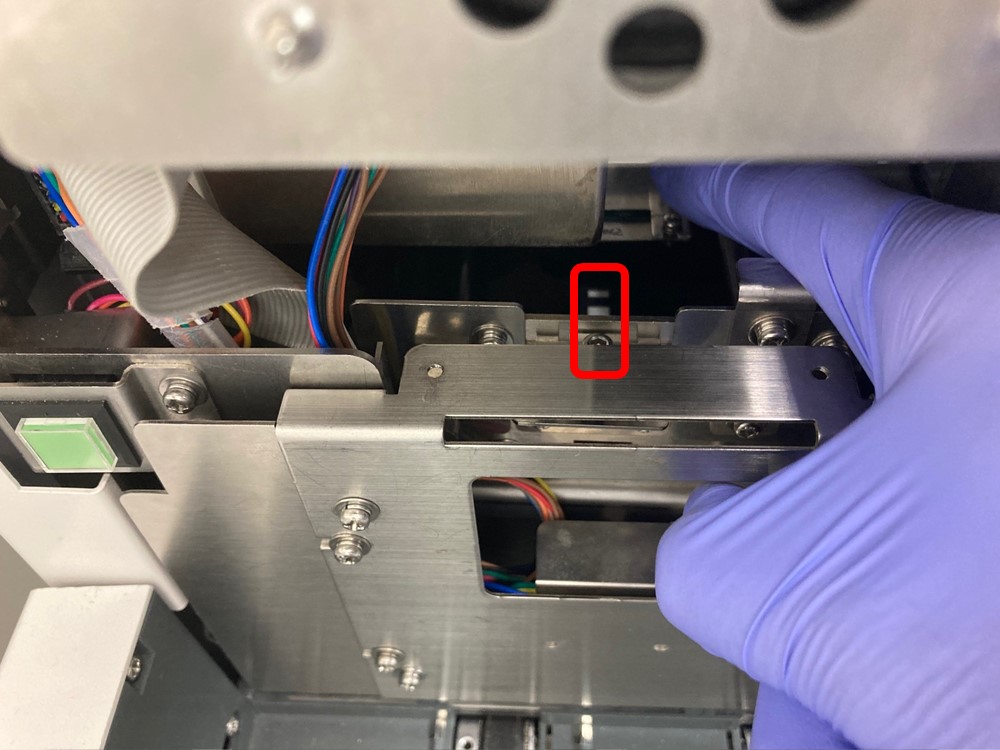

ステップ2 — 白板が見えます

STEP.3 白板を清掃する

ステップ3 — ピンセットにて古い白板を取り出し、清掃します
汚れがある場合は白板を交換します

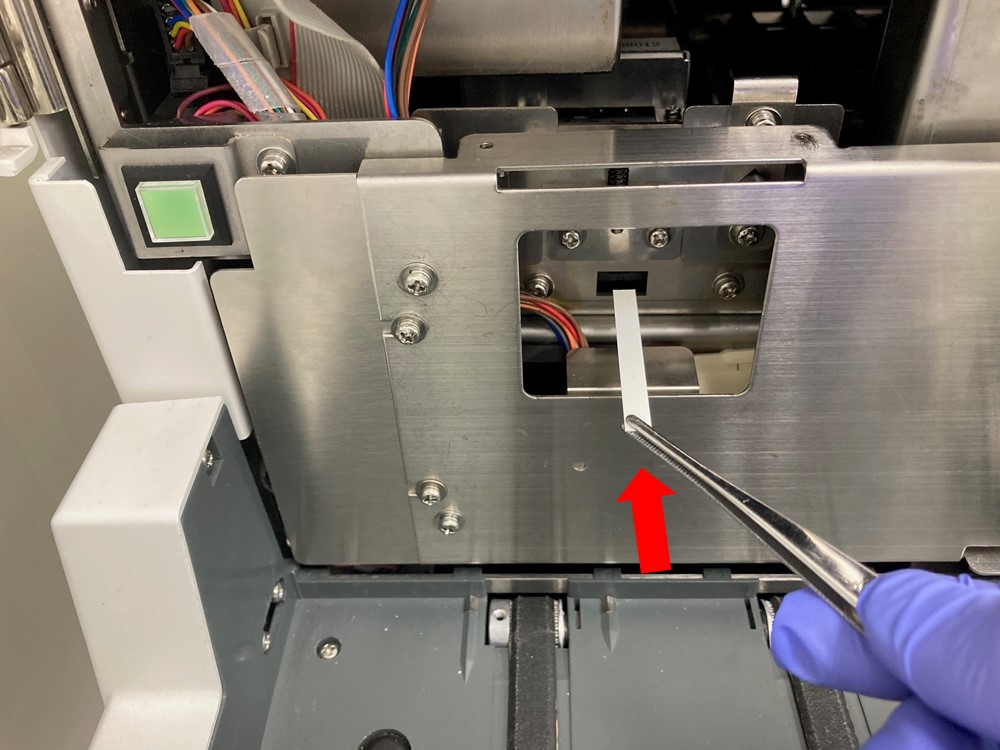

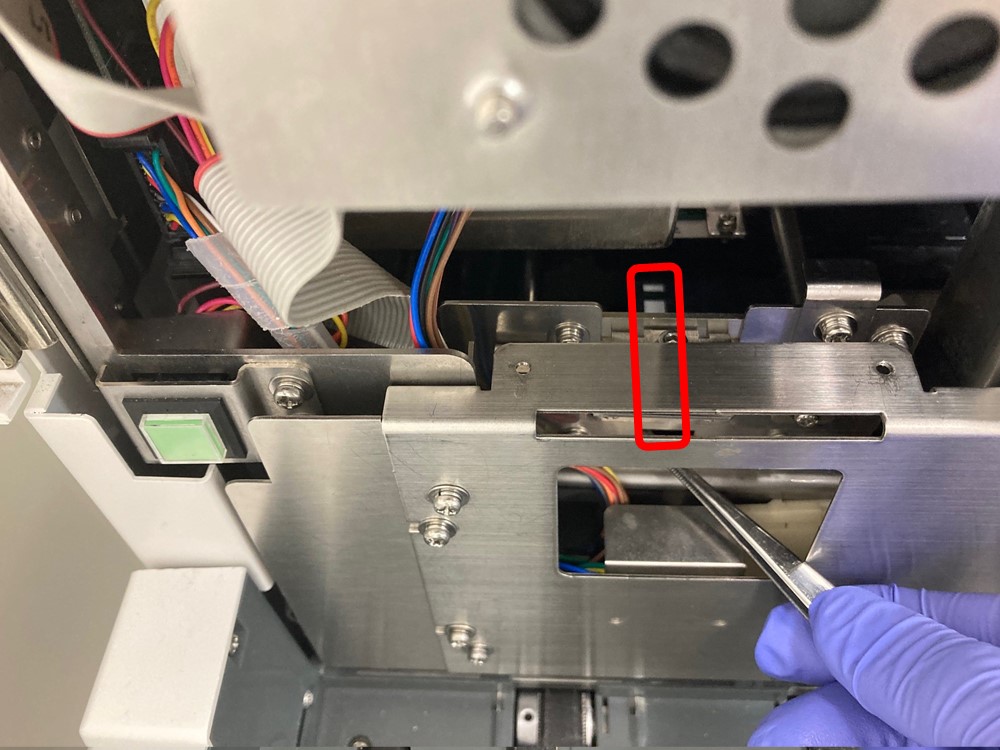

ステップ3 — ピンセットにて白板をセットします

ステップ3 — 上から見て入り口と途中のガイドを通すようにして奥まで突き当たるまで差し込みます

STEP.4 カバーを閉め、電源を入れる

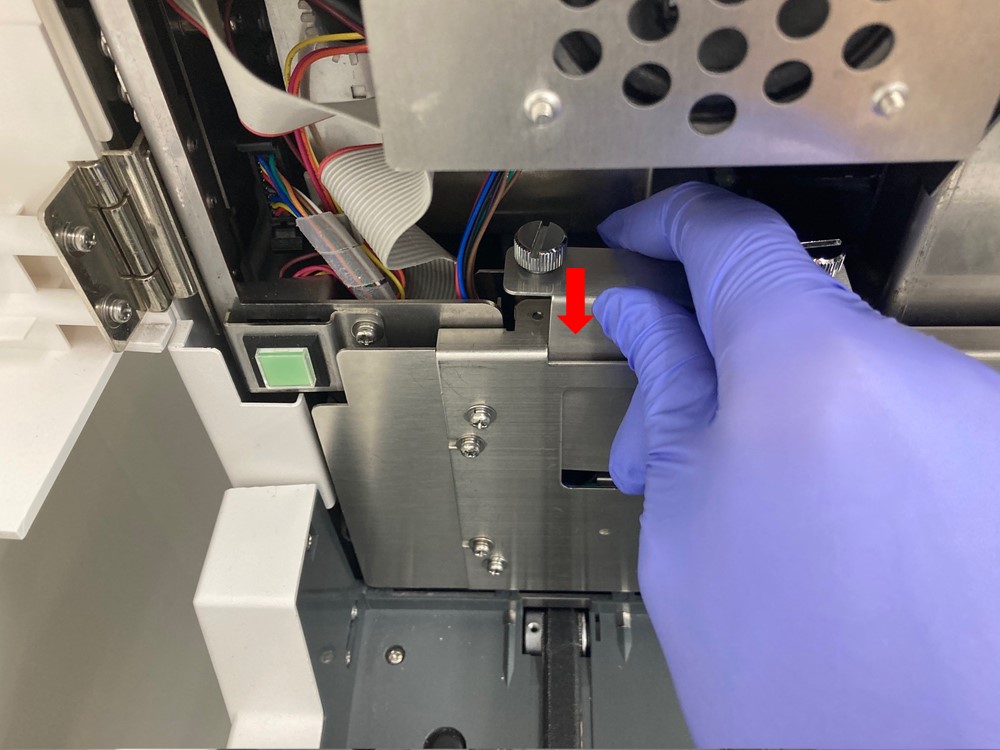

ステップ4 — 白板交換用カバーを上から差し込み、ネジを締めます

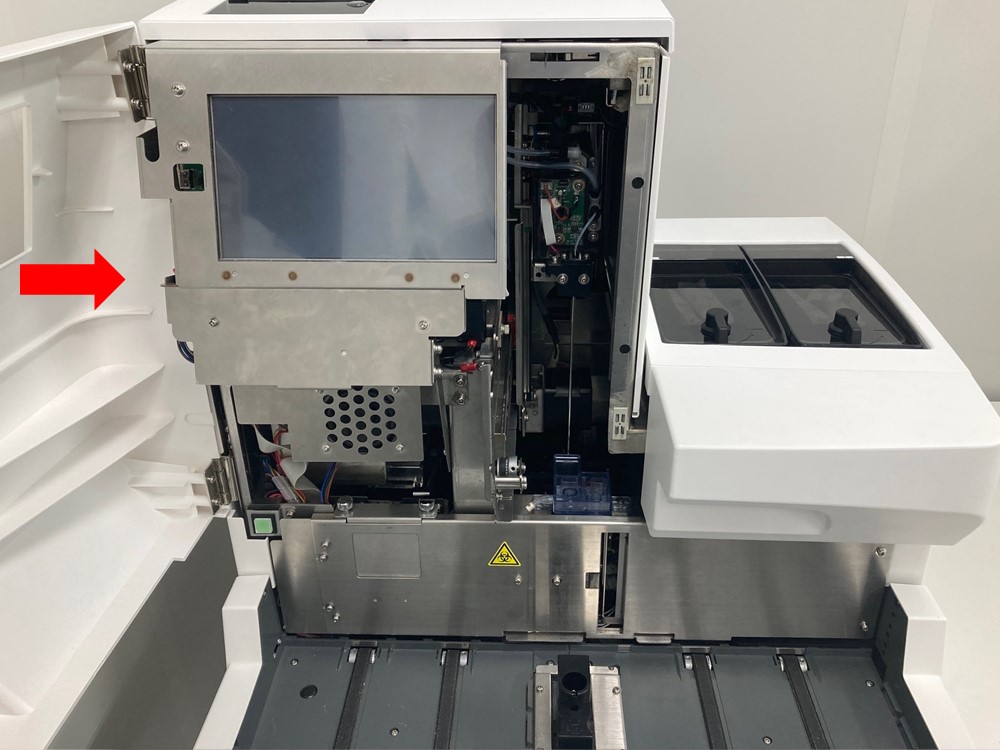

ステップ4 — フロントカバーを閉めます

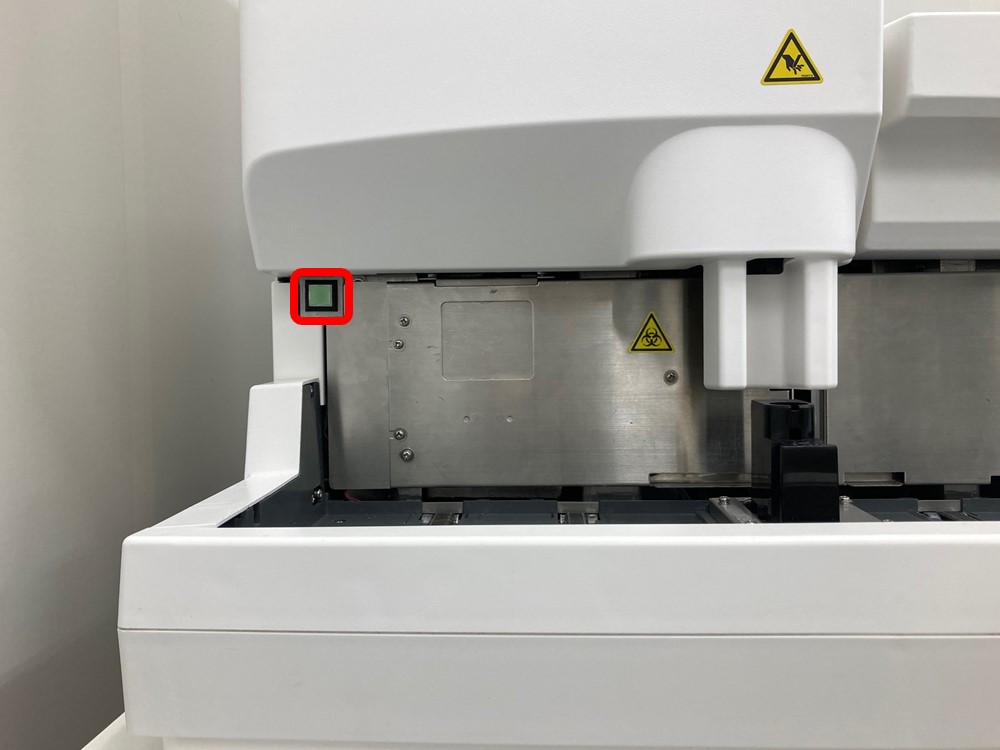

ステップ4 — スタンバイ・スイッチを押して電源入れます。測定を再開しエラーが再発したり、白板を交換した場合はチェックポイント5へ進みます

チェックポイント

光学系校正の実施

STEP.1 フィーダと試験紙廃棄箱を清掃する

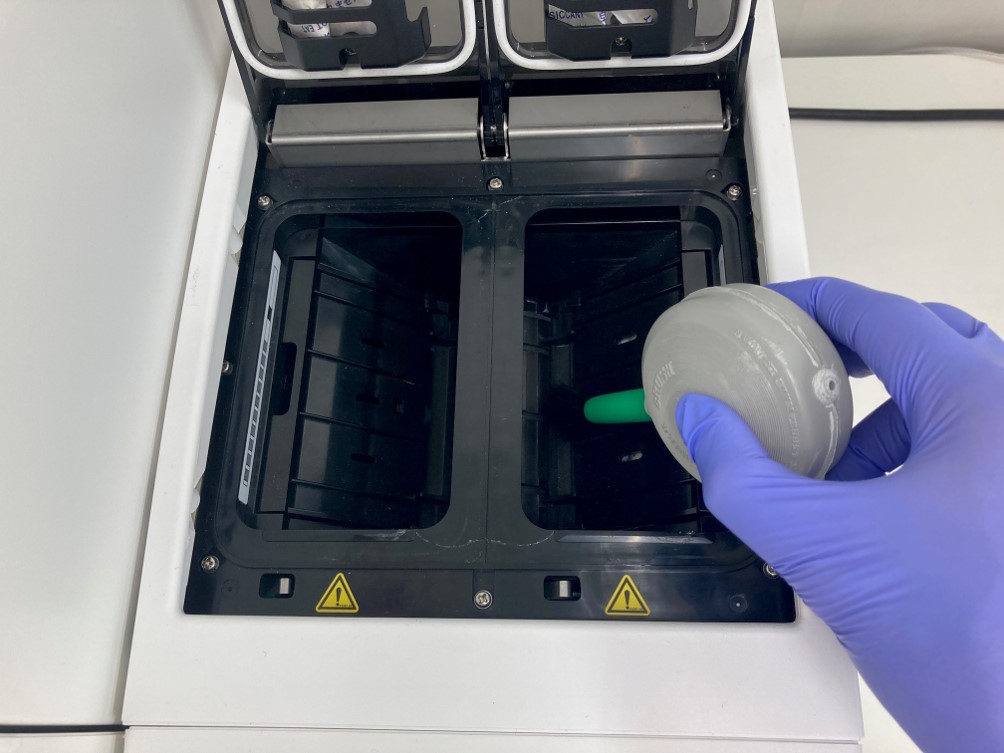

ステップ1 — フィーダ部から試験紙を取り出し、フィーダ内をブロアブラシで清掃します

ステップ1 — 装置から廃棄箱を取り出します

ステップ1 — 廃棄箱の試験紙を廃棄し、廃棄箱を清掃します

STEP.2 光学系校正を開始する

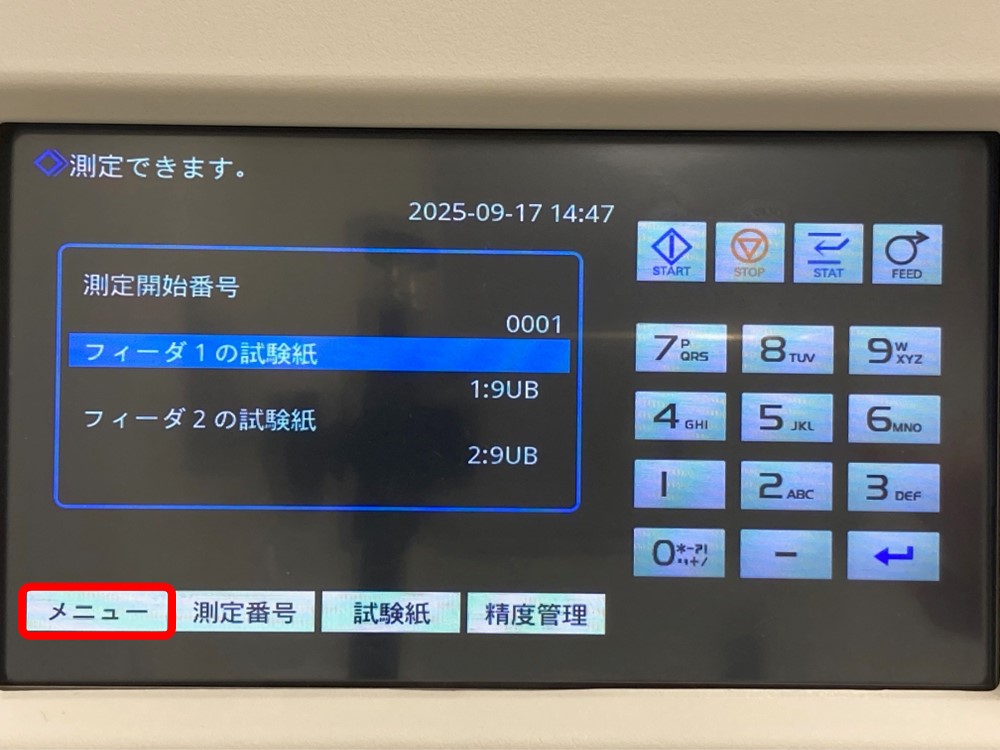

ステップ2 — [メニュー]を押します

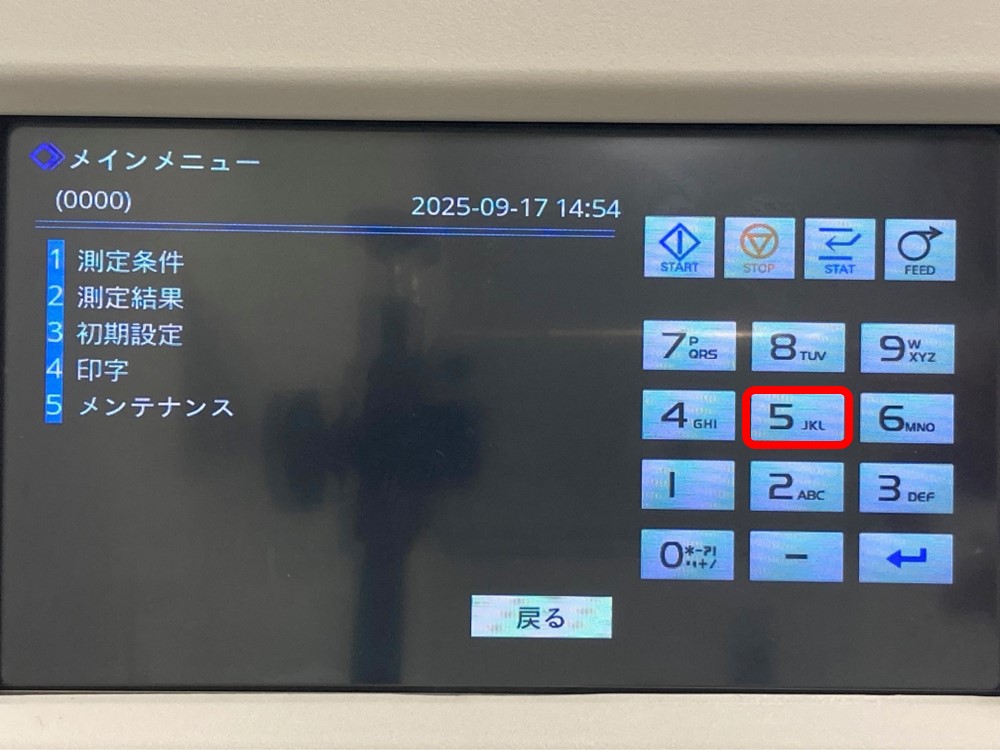

ステップ2 — [5 メンテナンス]を選択します

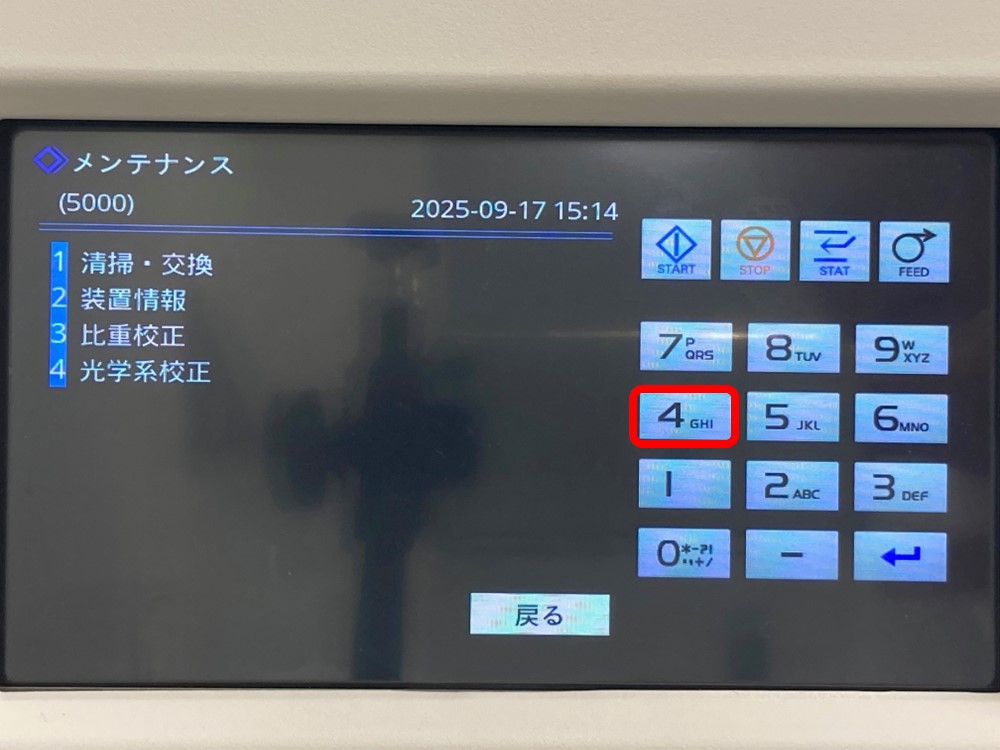

ステップ2 — [4 光学系校正]を選択します

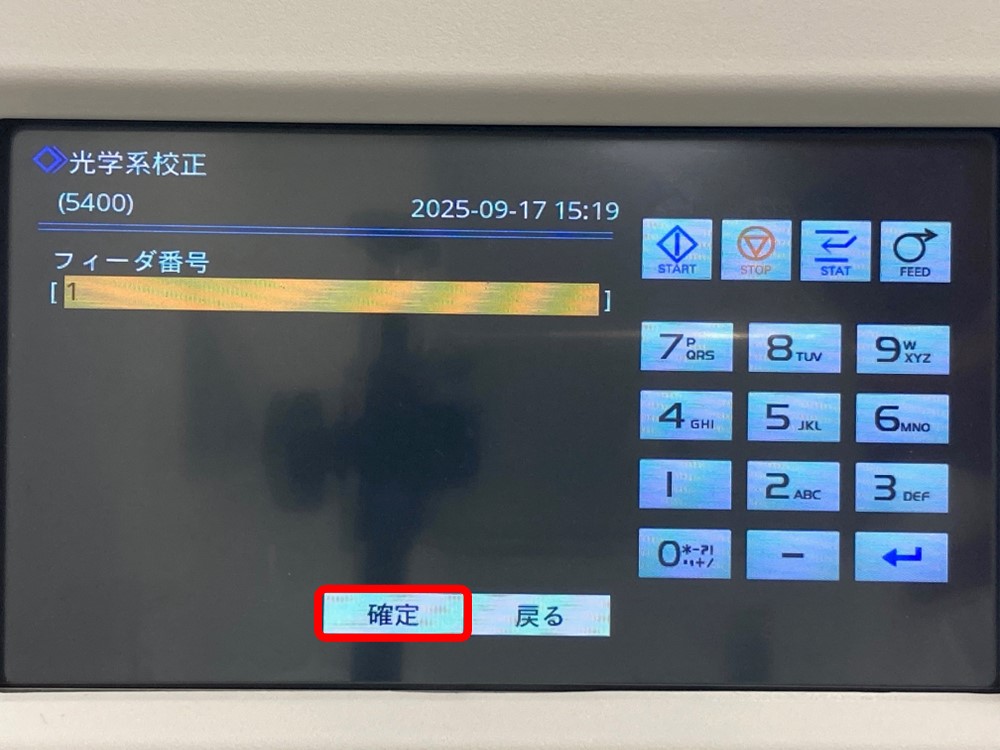

ステップ2 — 使用するフィーダを選択して[確定]を押します
例：フィーダ1を使用

STEP.3 チェックストリップをフィーダーにセットする

ステップ3 — チェックストリップ（白）を準備します

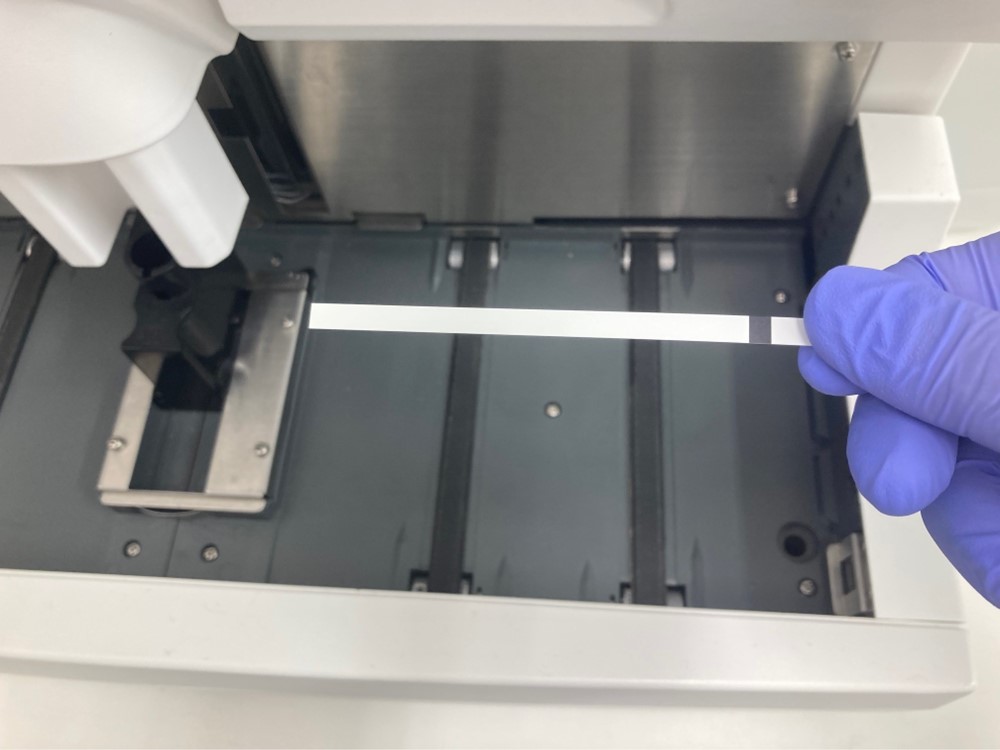

ステップ3 — チェックストリップ（白）を使用するフィーダの溝へ裏向きにセットします
例：フィーダ１を使用

STEP.4 光学系校正を実施する

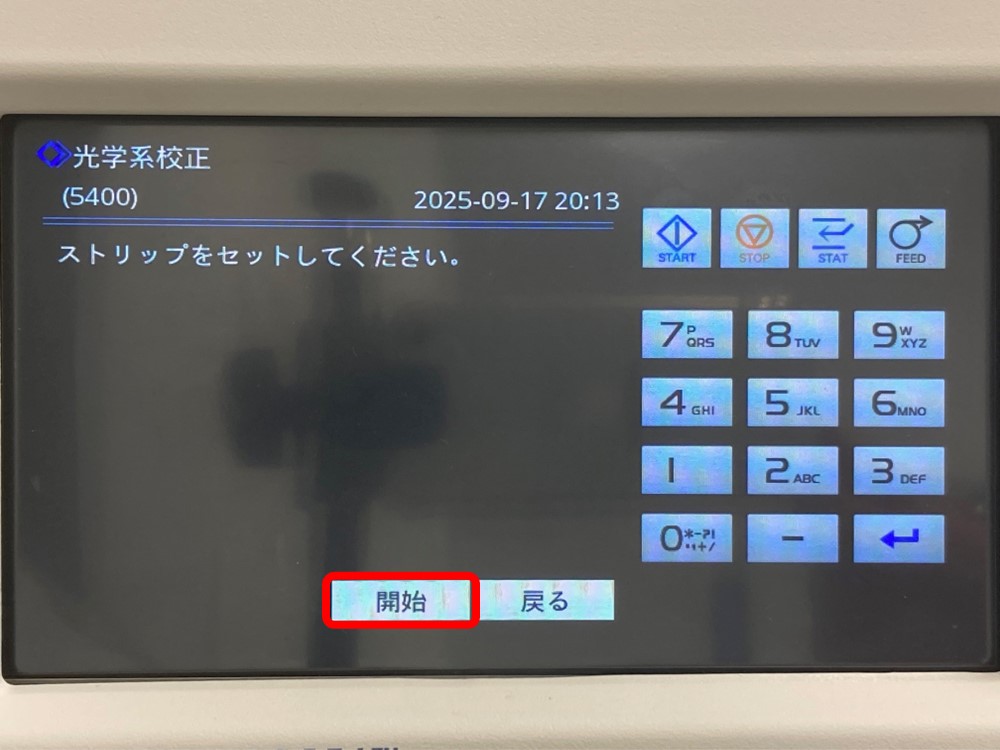

ステップ4 — [開始]を押します。光学系校正が開始されます

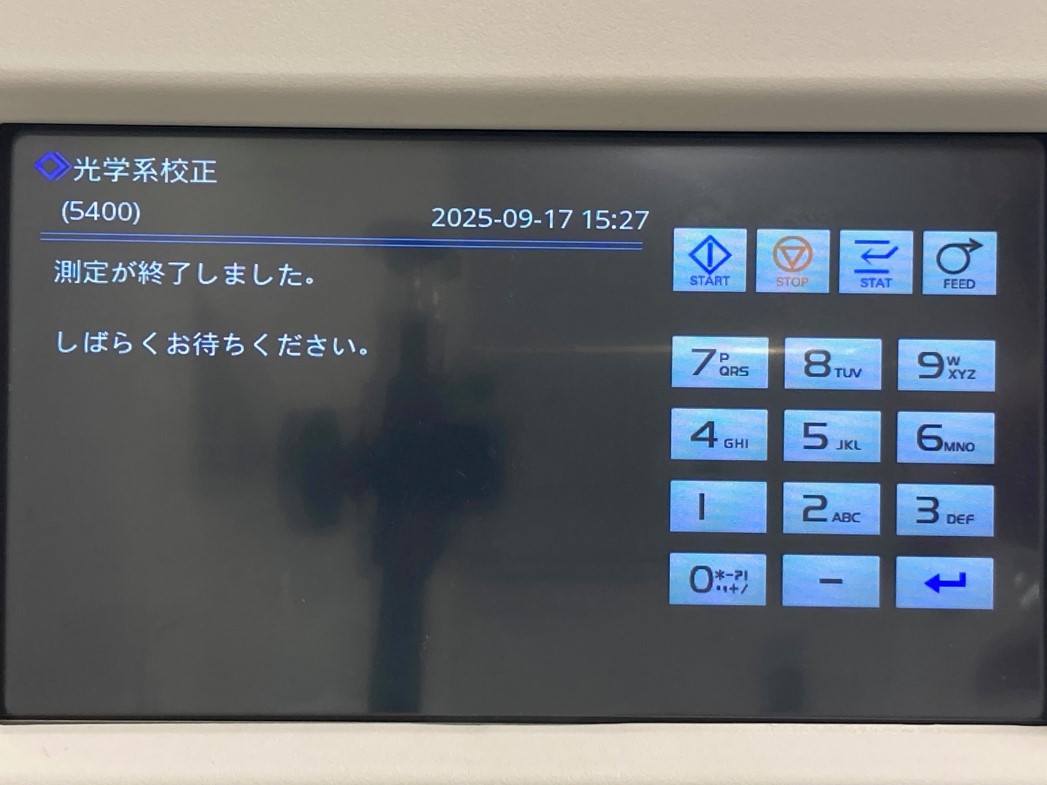

ステップ4 — 光学系校正終了後、[測定が終了しました。]と表示されます

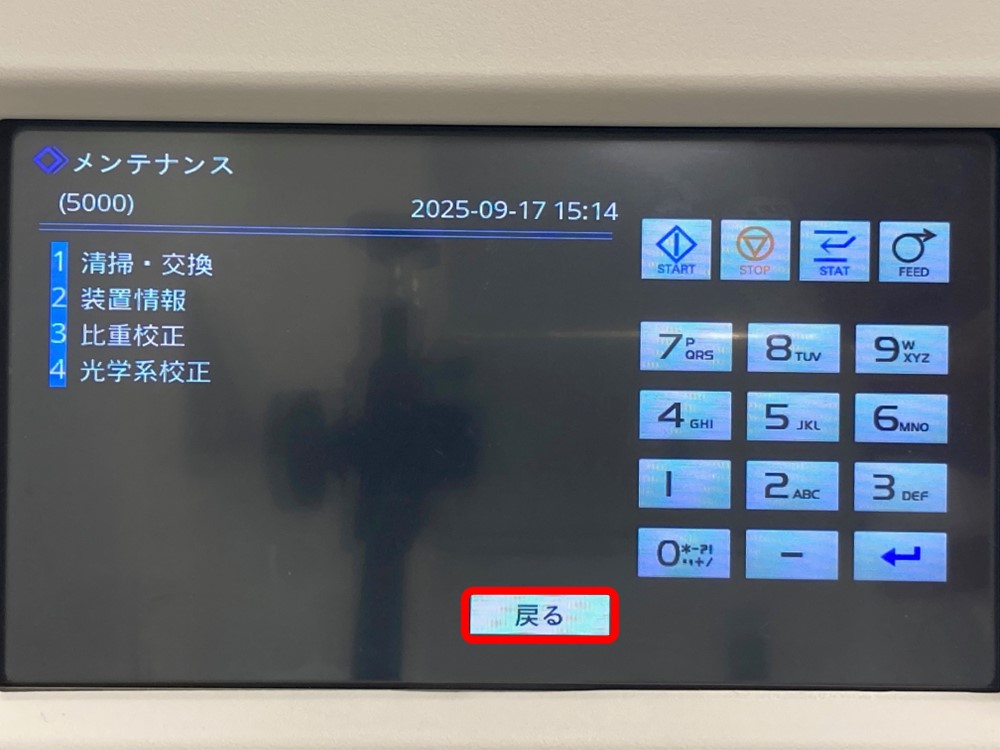

ステップ4 — [戻る]を2回押します。廃棄箱からチェックストリップを取り出します

管理番号：AIC251208-12A
