T280

オーバーフロー

感染を防ぐために保護手袋をつけてください。

作業時間15-30分

難易度★★★

トラップボトル、洗浄槽、比重計のいずれかで液溢れを検知しました。

チェックポイント

チェックポイント

エラー番号に基づく液漏れ箇所の特定

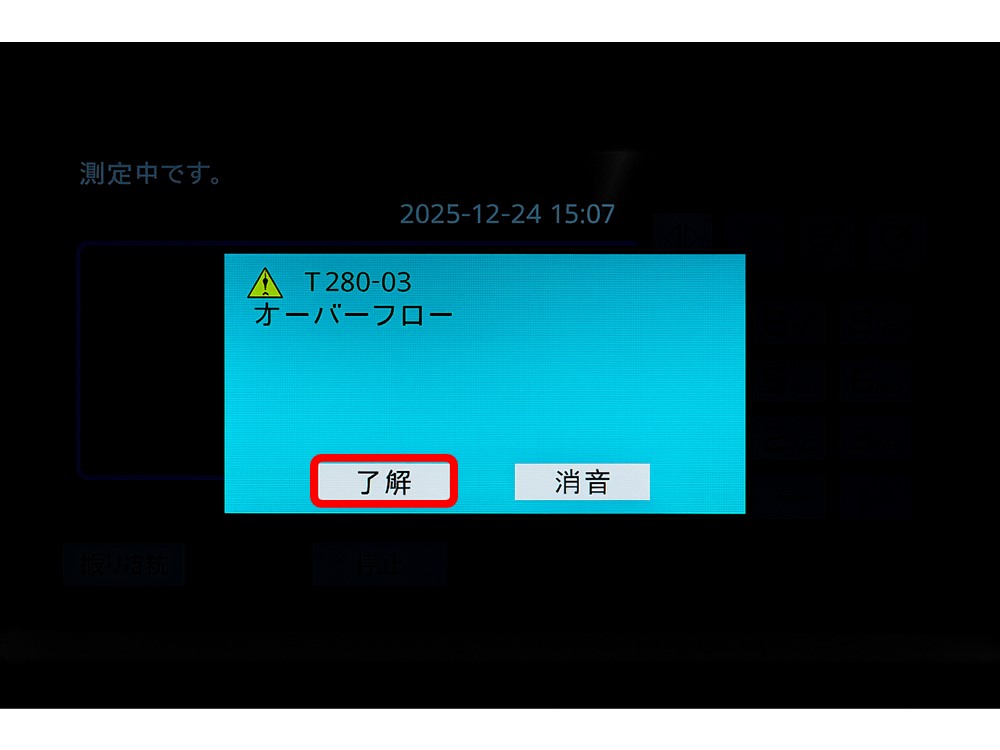

STEP.1 エラー番号を確認する

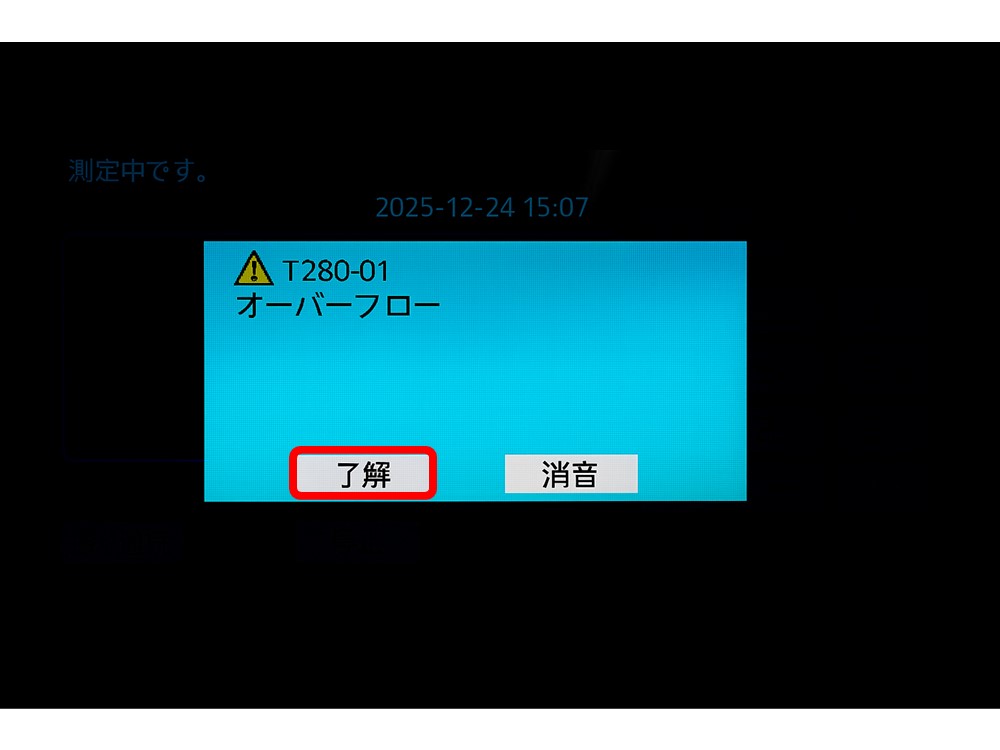

ステップ1 — T280-01：減圧ビン（トラップボトル）。チェックポイント2へ進みます

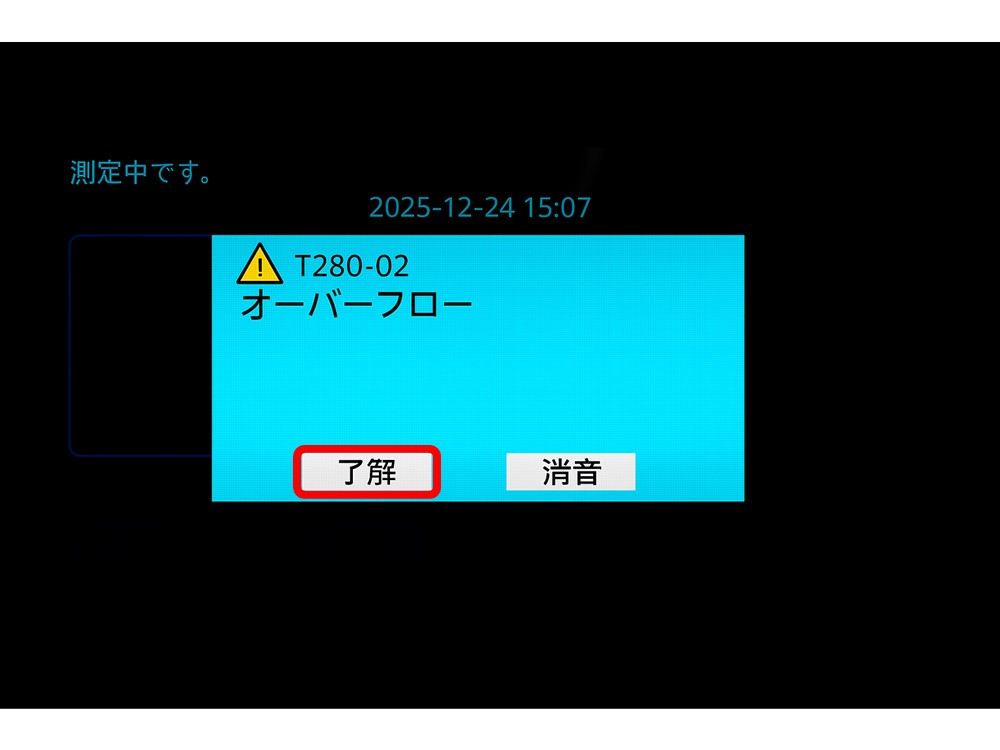

ステップ1 — T280-02：洗浄槽。チェックポイント3へ進みます

ステップ1 — T280-03：比重計。チェックポイント4へ進みます

チェックポイント

トラップボトルの液抜き

STEP.1 装置の電源を切り、カバーを開ける

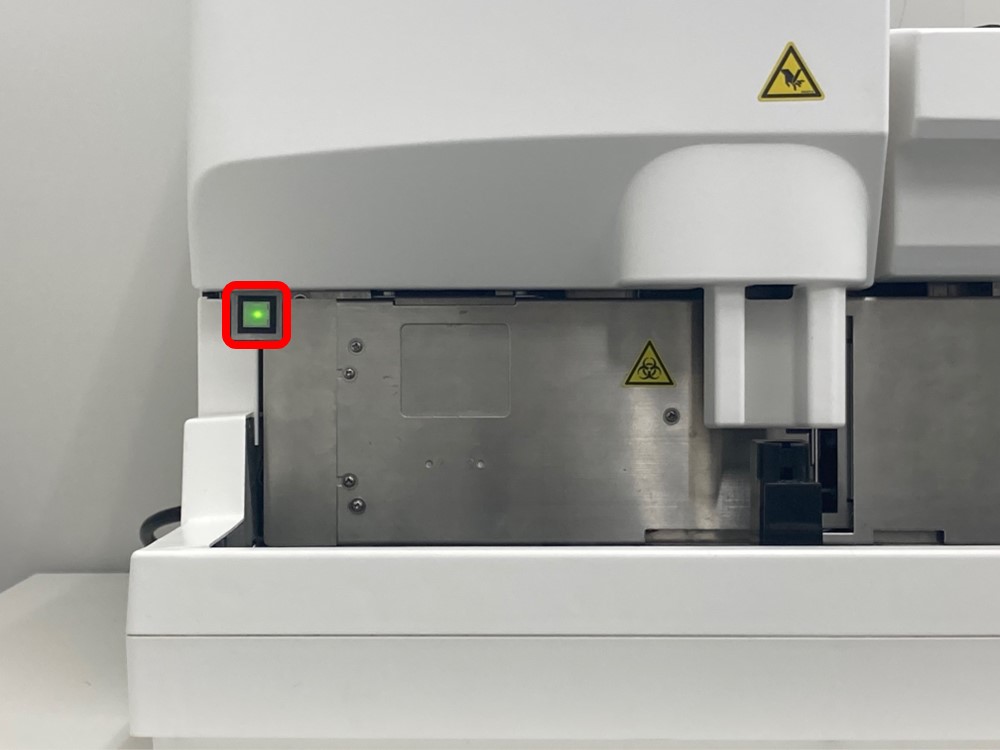

ステップ1 — スタンバイ・スイッチを3秒間押して電源を切ります

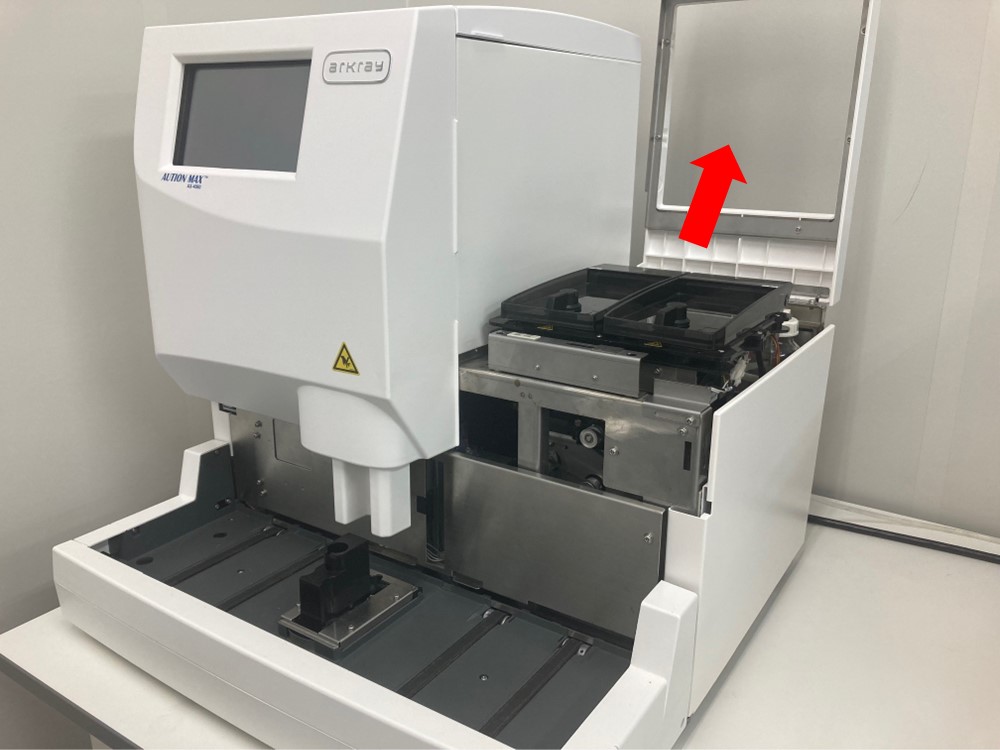

ステップ1 — メンテナンスカバーを開けます

ステップ1 — サイドカバーを開けます

STEP.2 フィーダユニットを倒す

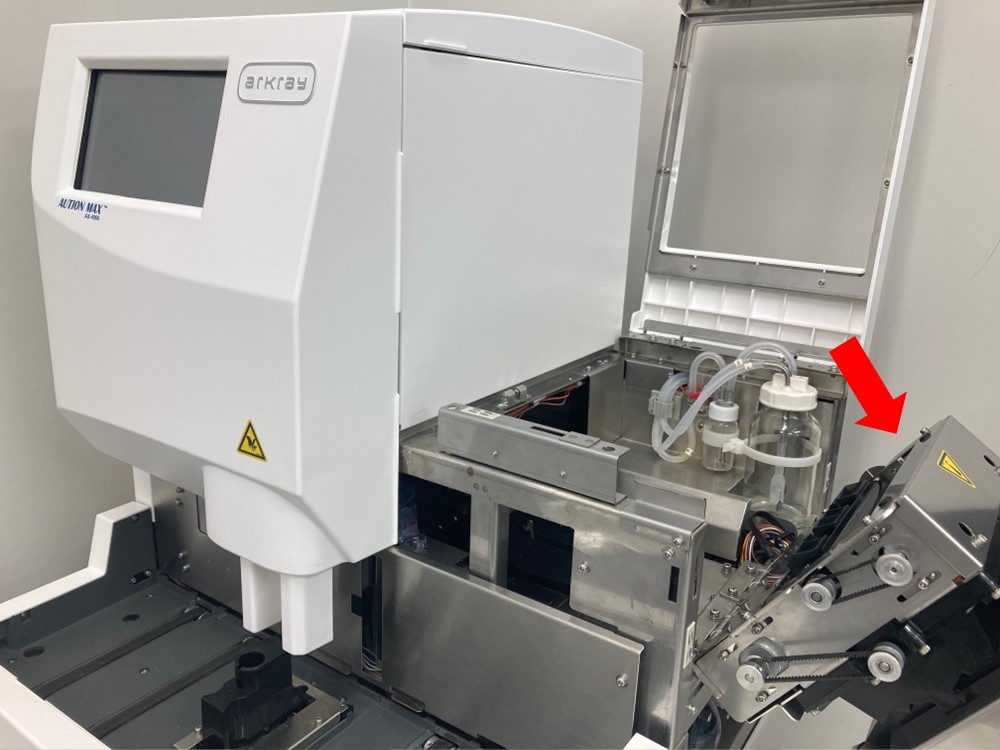

ステップ2 — フィーダユニットを右に倒します

STEP.3 チューブを外し、トラップボトル内の液体を吸引する

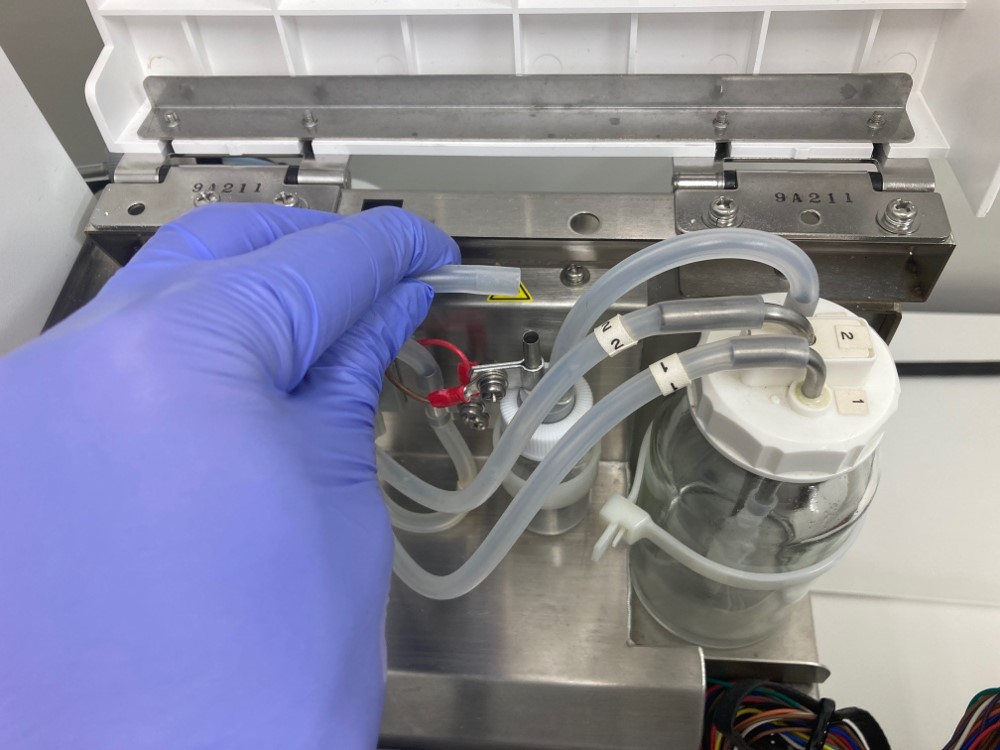

ステップ3 — トラップボトル（小さいビン）の長い方のパイプからチューブを外します

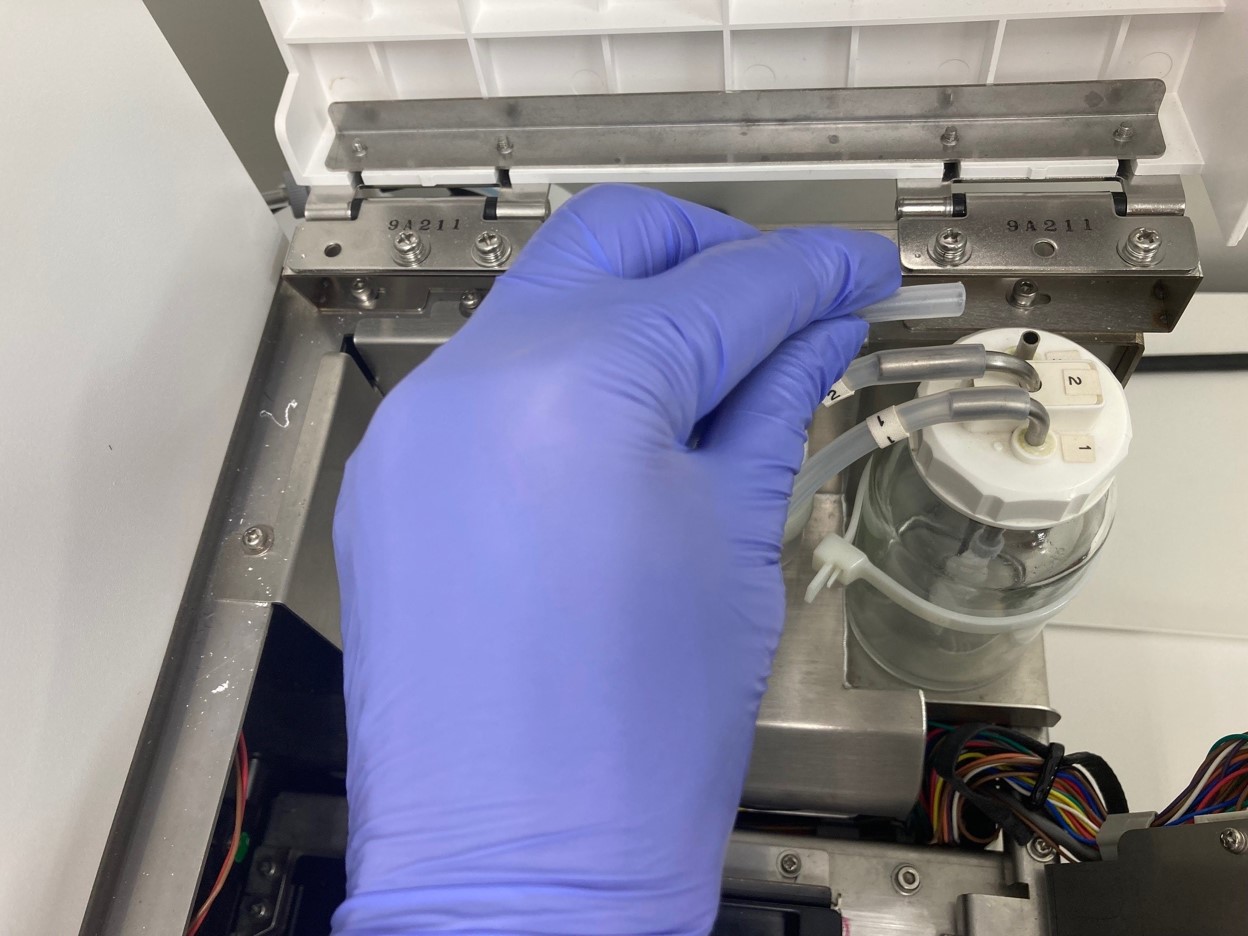

ステップ3 — 減圧ボトル（大きいビン）の短いパイプからチューブを外します

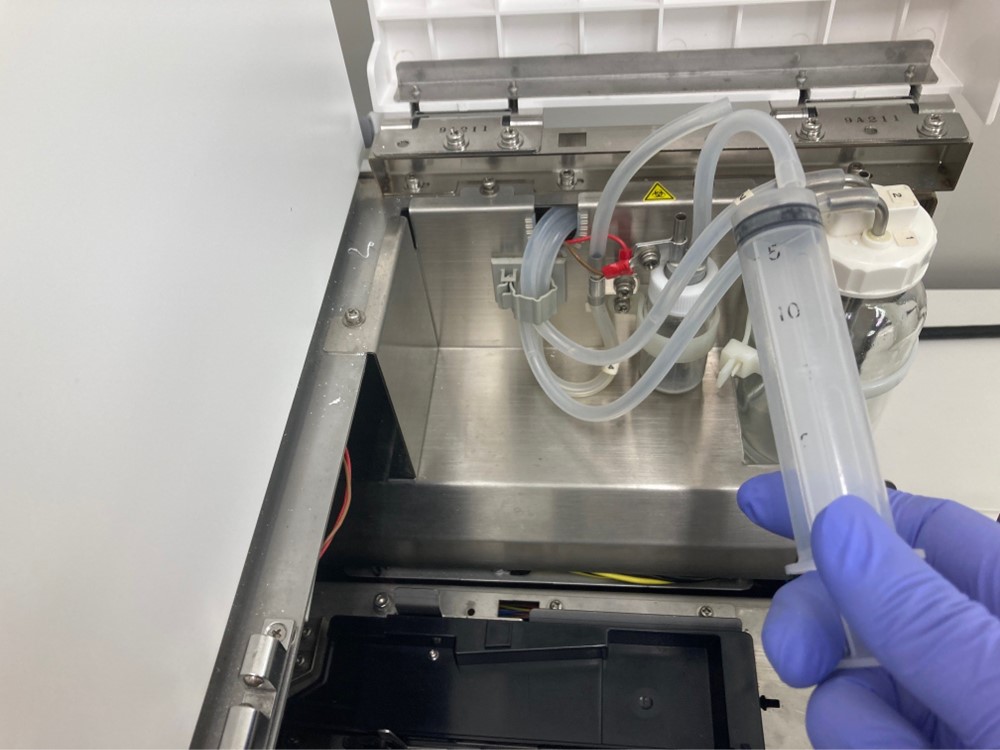

ステップ3 — 外したチューブにシリンジを取り付け、トラップボトル内の液体を吸引します

STEP.4 チューブを接続し、カバーを閉じる

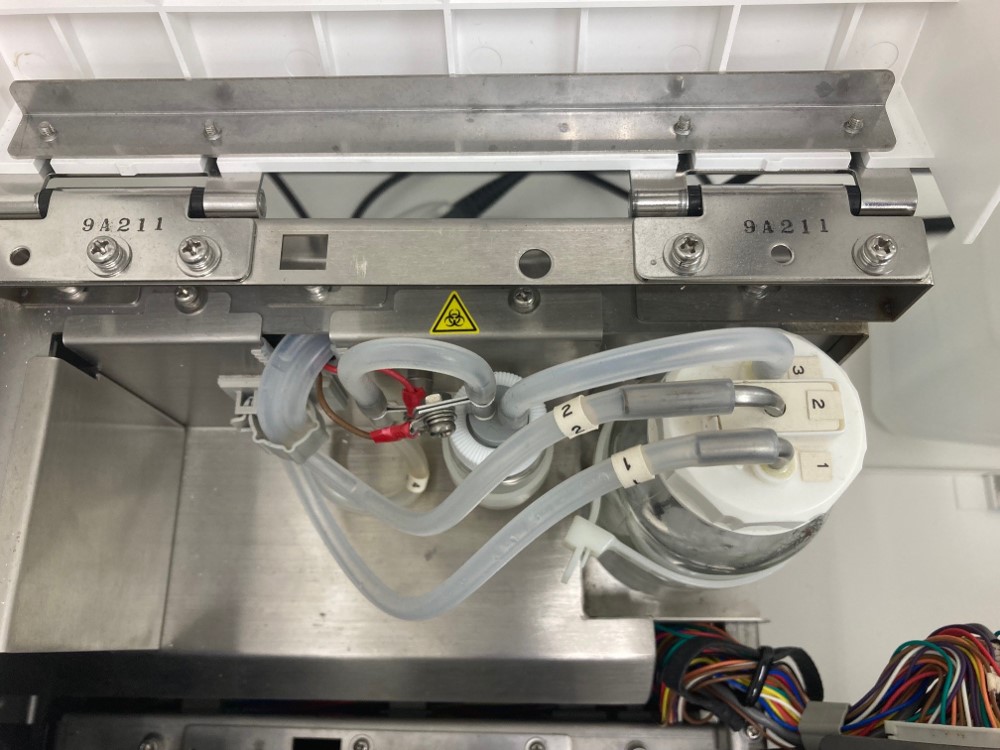

ステップ4 — チューブ2本を元のパイプに接続します

ステップ4 — フィーダユニットを元に戻します

ステップ4 — サイドカバー、メンテナンスカバーの順に閉じます

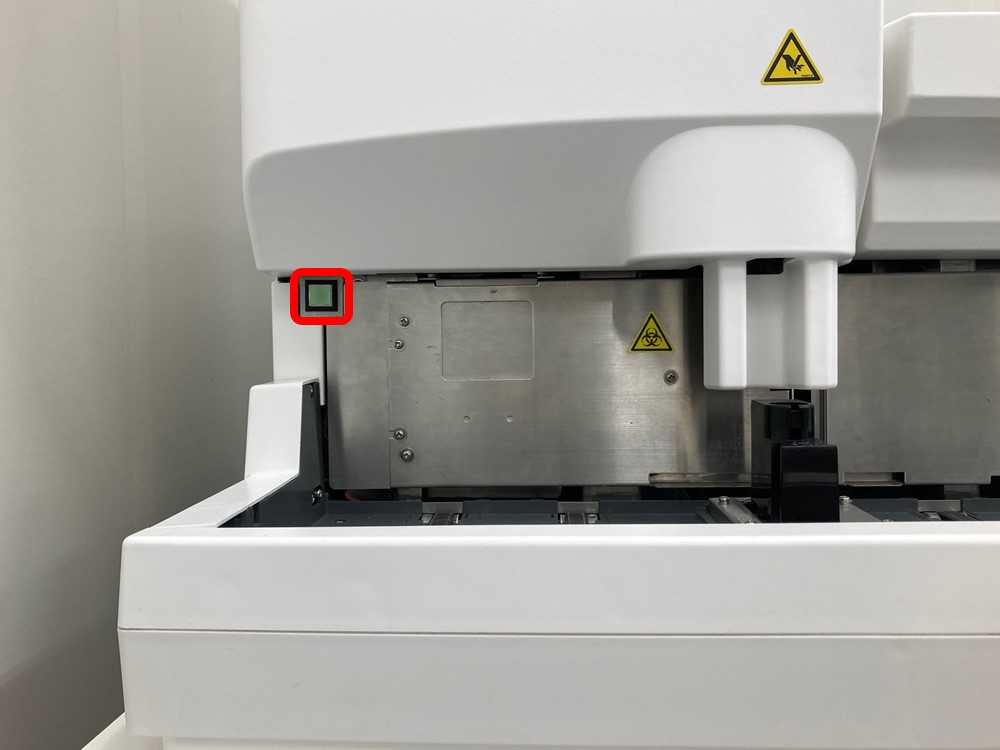

ステップ4 — 装置の電源を入れ、トラブルが再発しないことを確認します

チェックポイント

洗浄槽を確認

STEP.1 装置の電源を切り、カバーを開ける

ステップ1 — スタンバイ・スイッチを3秒間押して電源を切ります

ステップ1 — フロントカバーを開けます

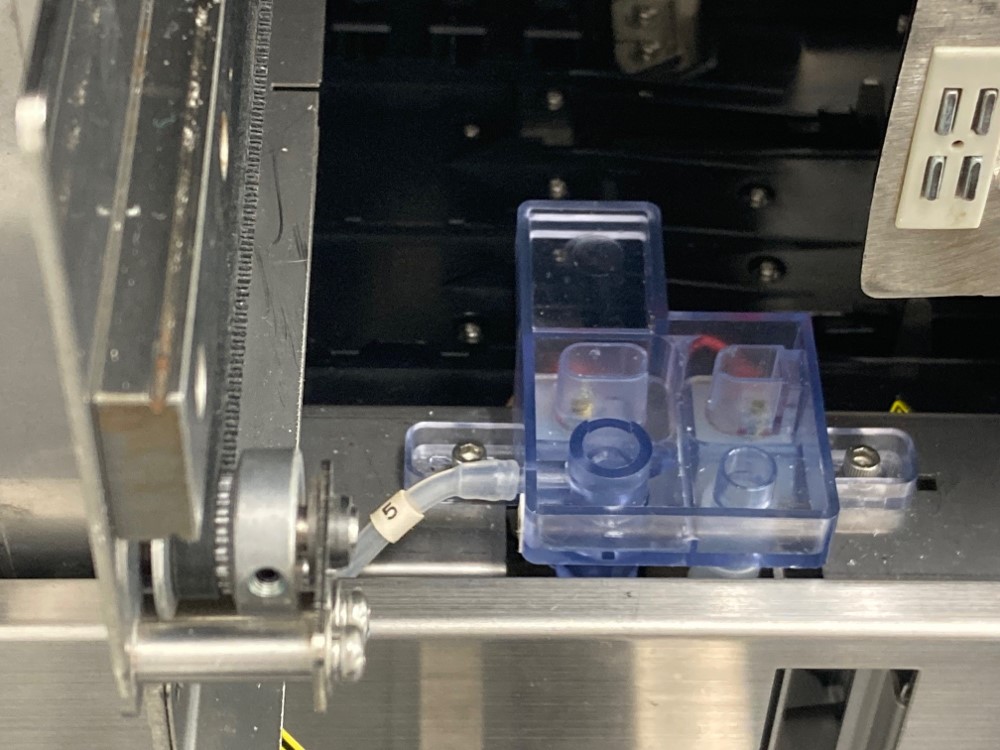

ステップ1 — 洗浄槽に液が溢れていないか確認します

STEP.2 洗浄槽を清掃する

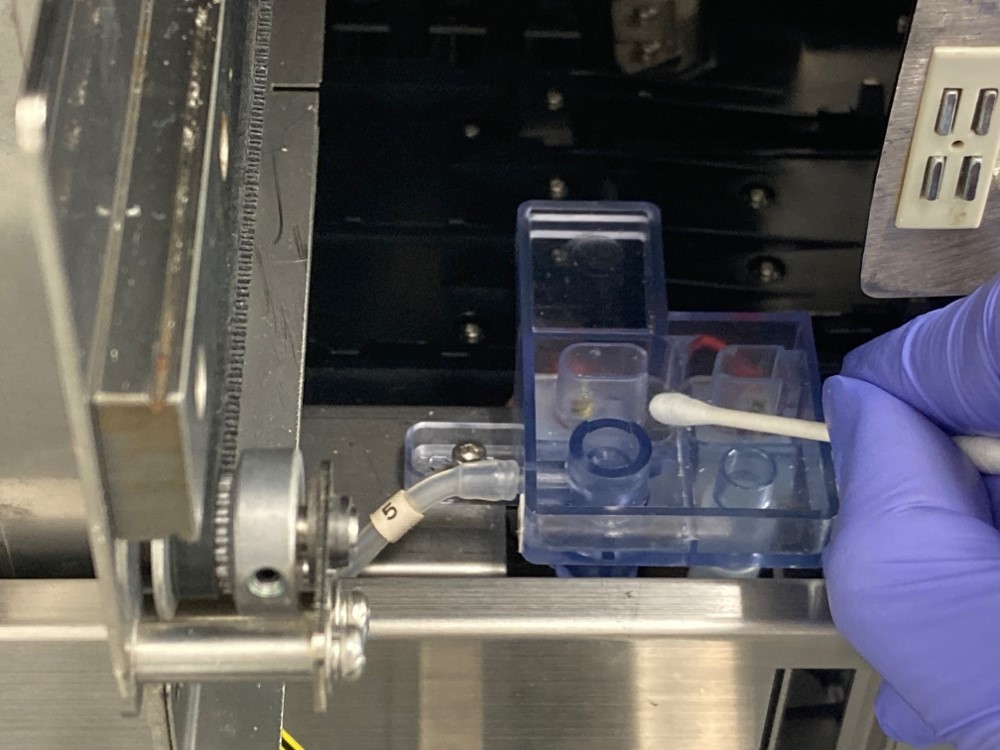

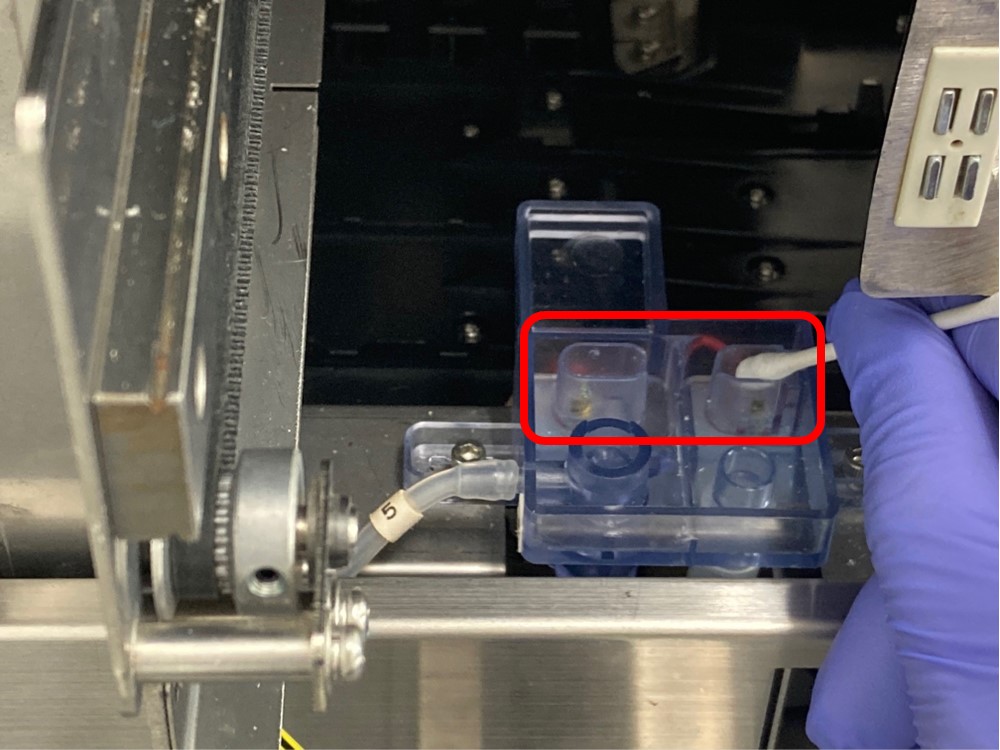

ステップ2 — 精製水をしみ込ませた綿棒で、洗浄槽および洗浄ポート内の汚れを拭き取ります。その後、から拭きします

ステップ2 — 洗浄ポート内にある液検センサ（2か所のねじ）は特に重点的に清掃します

STEP.3 ピンチバルブチューブを確認する

ステップ3 — サイドカバーを開けます

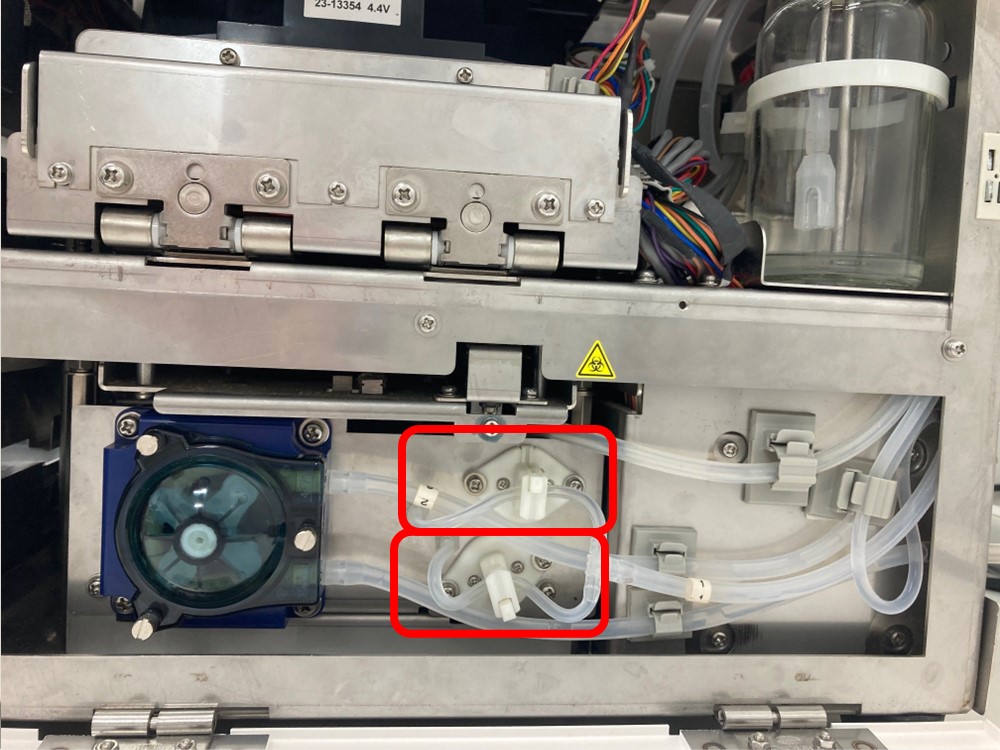

ステップ3 — ピンチバルブチューブ（白い部品に挟まっているチューブ）を新しいものと交換します。交換用チューブがない場合は、チューブを外して詰まりがないか確認し、再度取り付けます

STEP.4 カバーを閉じる

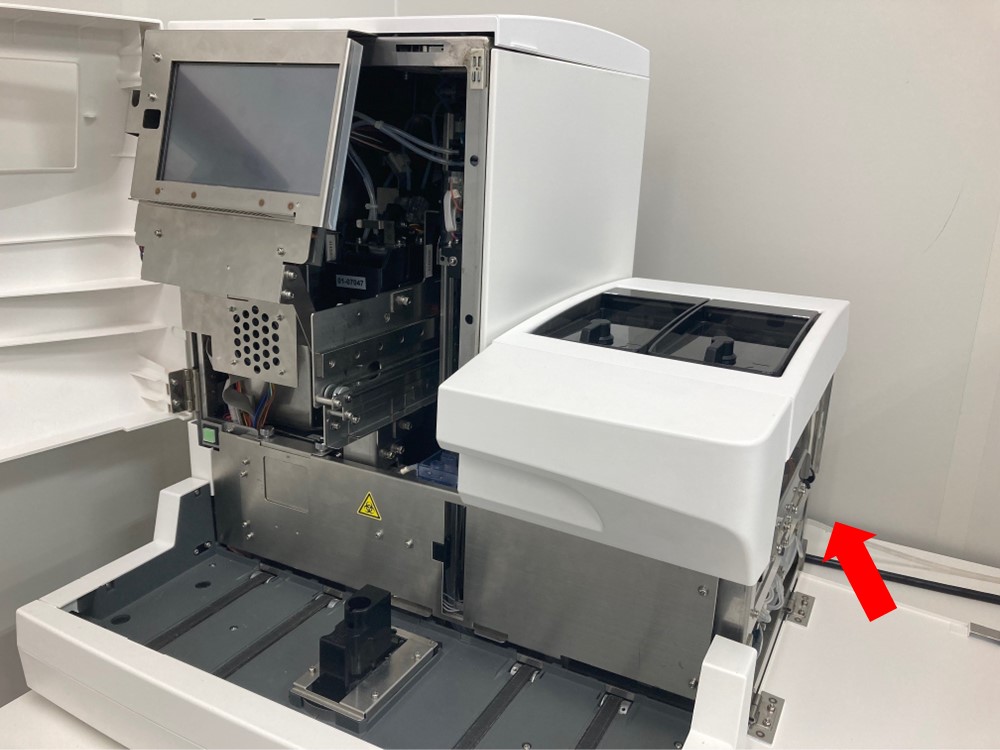

ステップ4 — サイドカバーを閉じます

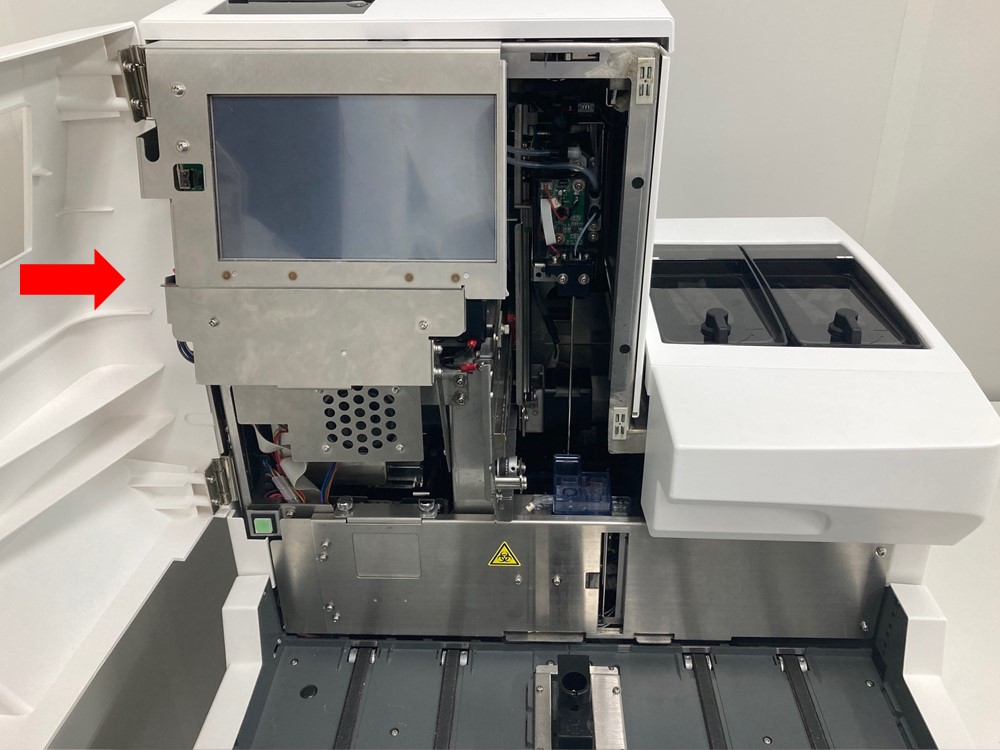

ステップ4 — フロントカバーを閉じます

ステップ4 — 装置の電源を入れ、トラブルが再発しないことを確認します

チェックポイント

比重計の確認と液漏れの清掃

STEP.1 装置の電源を切り、カバーを開ける

ステップ1 — スタンバイ・スイッチを3秒間押して電源を切ります

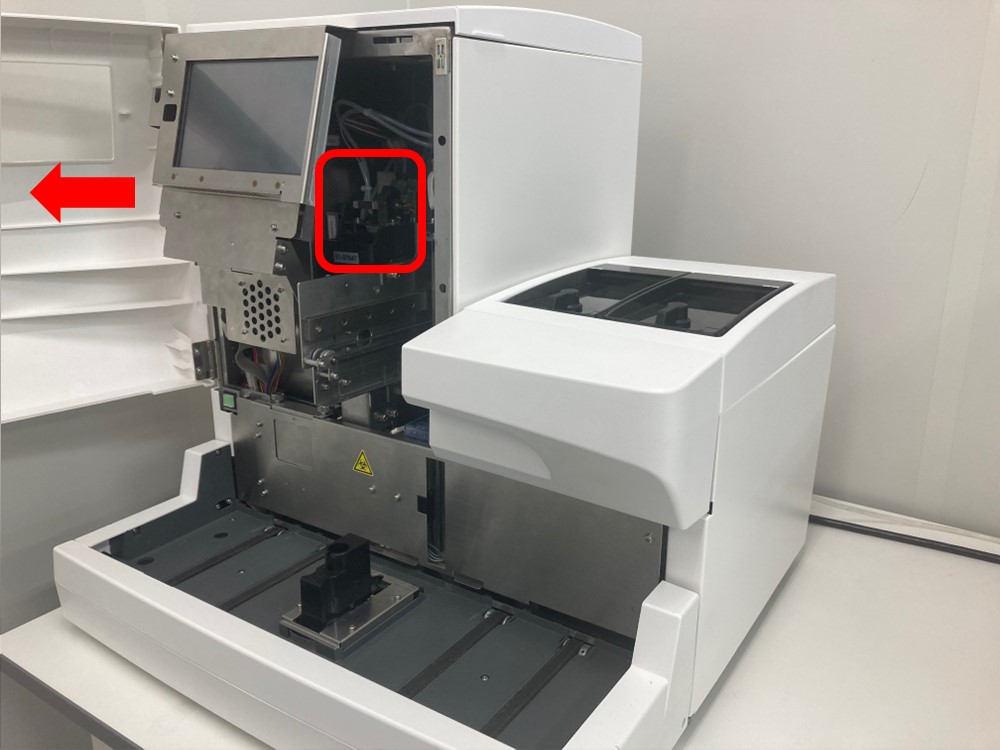

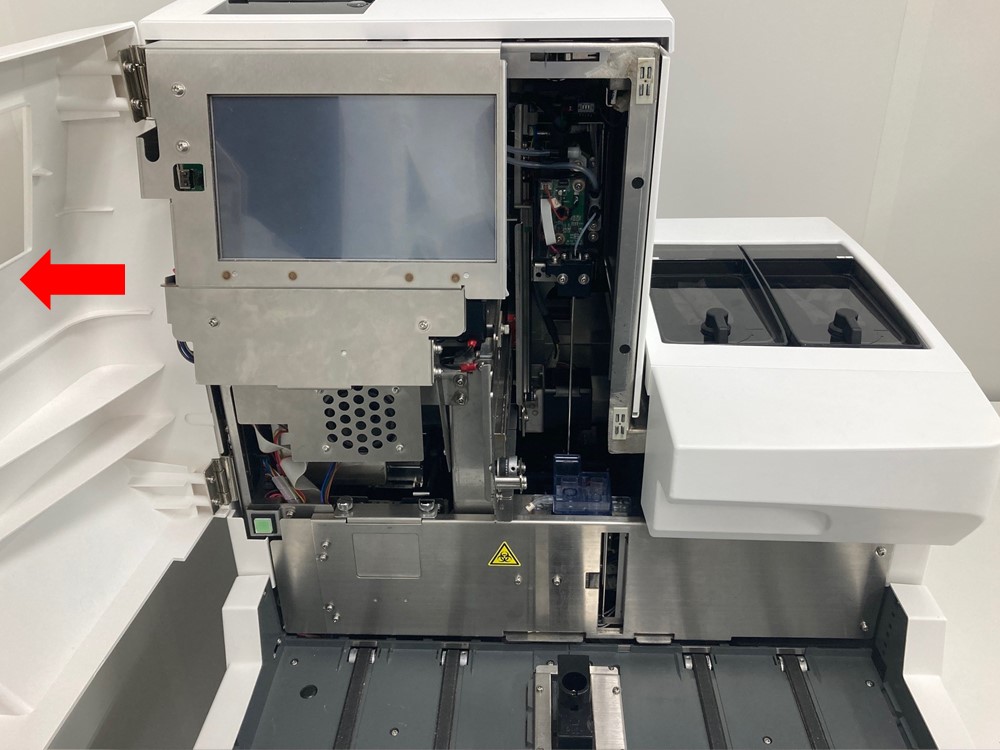

ステップ1 — フロントカバーを開け、表示パネルの裏にある比重計を確認します

STEP.2 液漏れの確認し清掃する

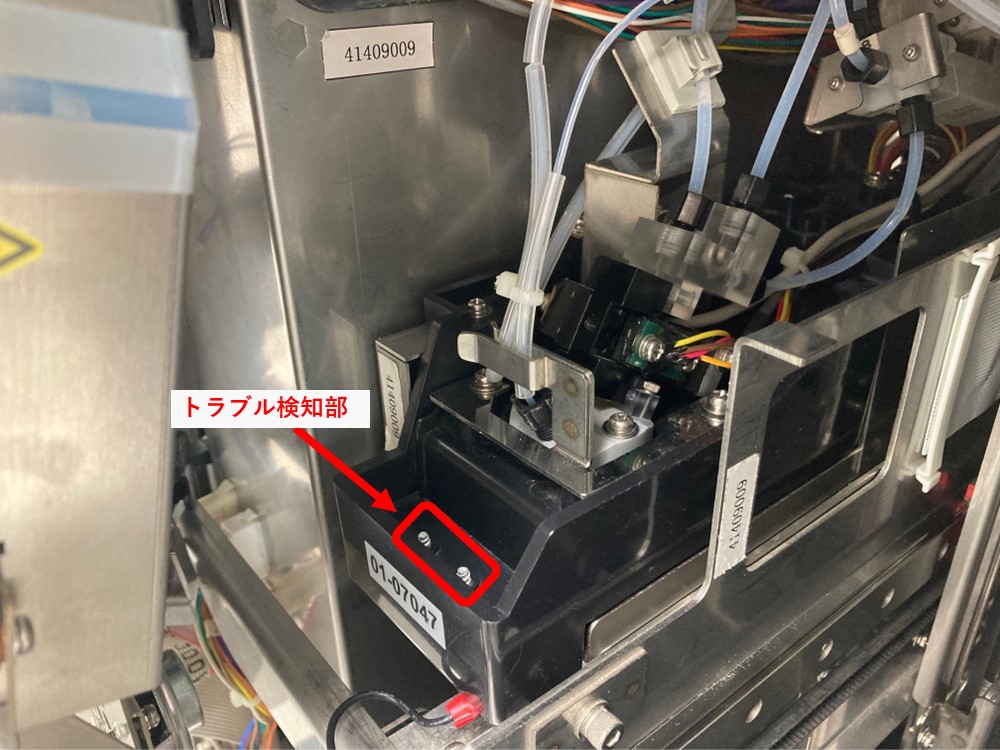

ステップ2 — 比重計周辺に液漏れがないか確認します。特に赤枠のトラブル検知部が濡れていないか確認します
。液漏れがある場合はガーゼなどで清掃します

STEP.3 チューブを確認する

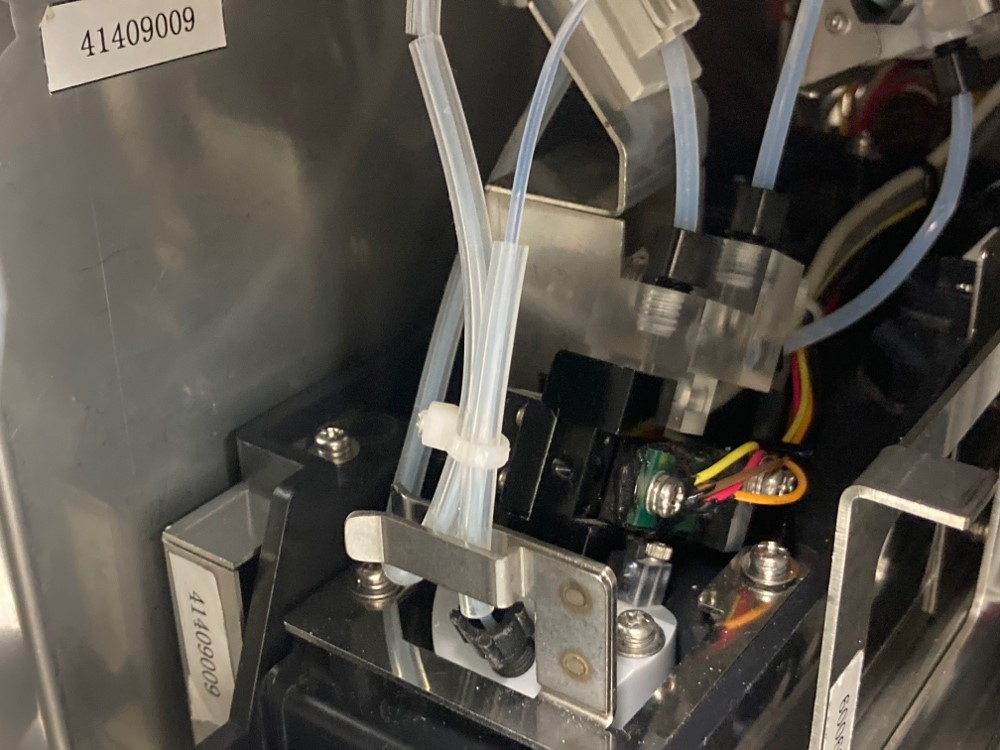

ステップ3 — チューブが抜けていないか確認します。抜けている場合は再接続します

STEP.4 カバーを閉じて動作確認する

ステップ4 — フロントカバーを閉じます

ステップ4 — 装置の電源を入れ、トラブルが再発しないことを確認します

管理番号：AIC251208-18A
