T511

ピアスノズル標準液導入不安定

感染を防ぐために保護手袋をつけてください

作業時間10-60分

難易度★★☆

GLU校正時の標準液の測定値、もしくは再現性に異常があります

チェックポイント

チェックポイント

緩衝液（GA）、内部標準液の確認

STEP.1 緩衝液（GA）、内部標準液の残量を確認する

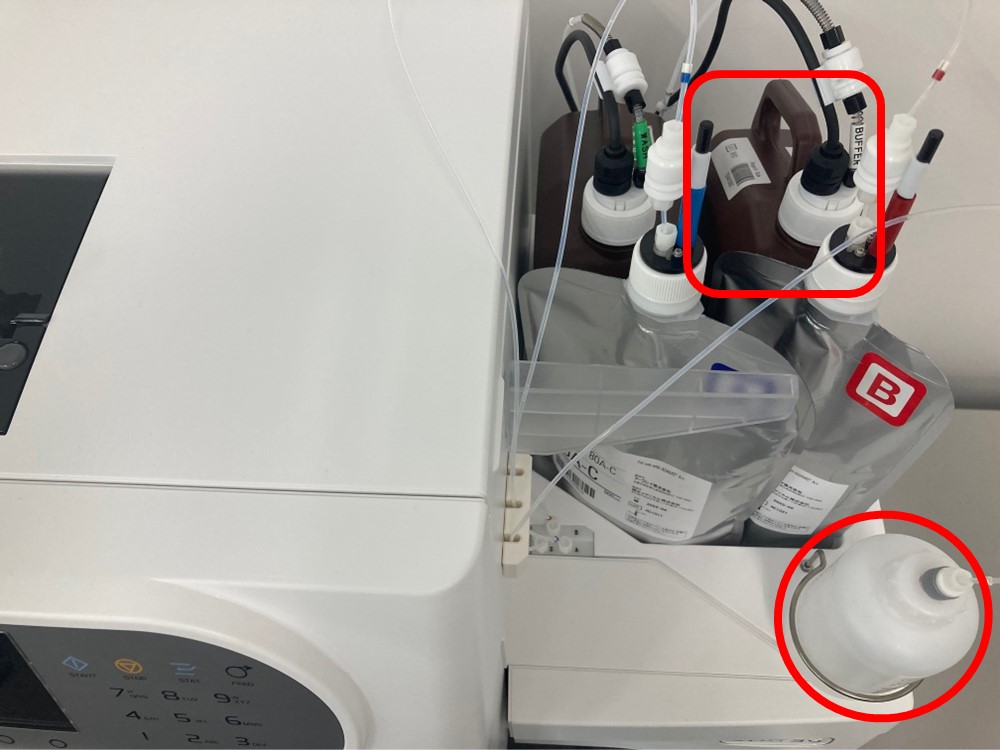

ステップ1 — 緩衝液（GA）、内部標準液のボトルを持ち上げて、試薬が入っているか確認します

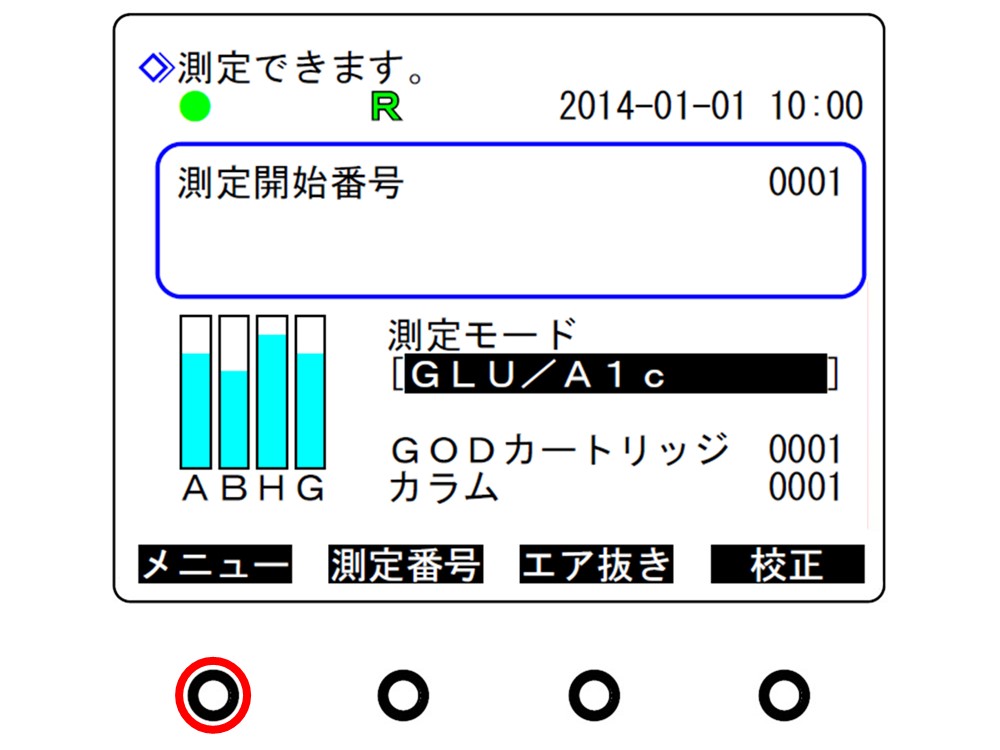

ステップ1 — 試薬がない場合、試薬交換します。【待機画面】から［メニュー］を押します

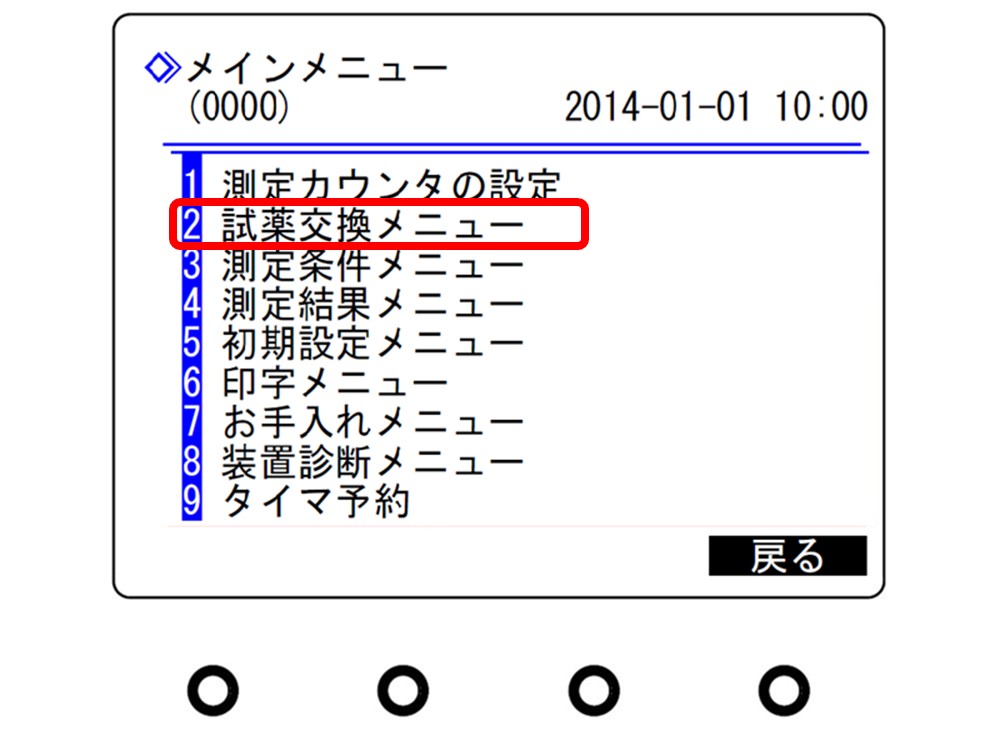

ステップ1 — ［2］を押します

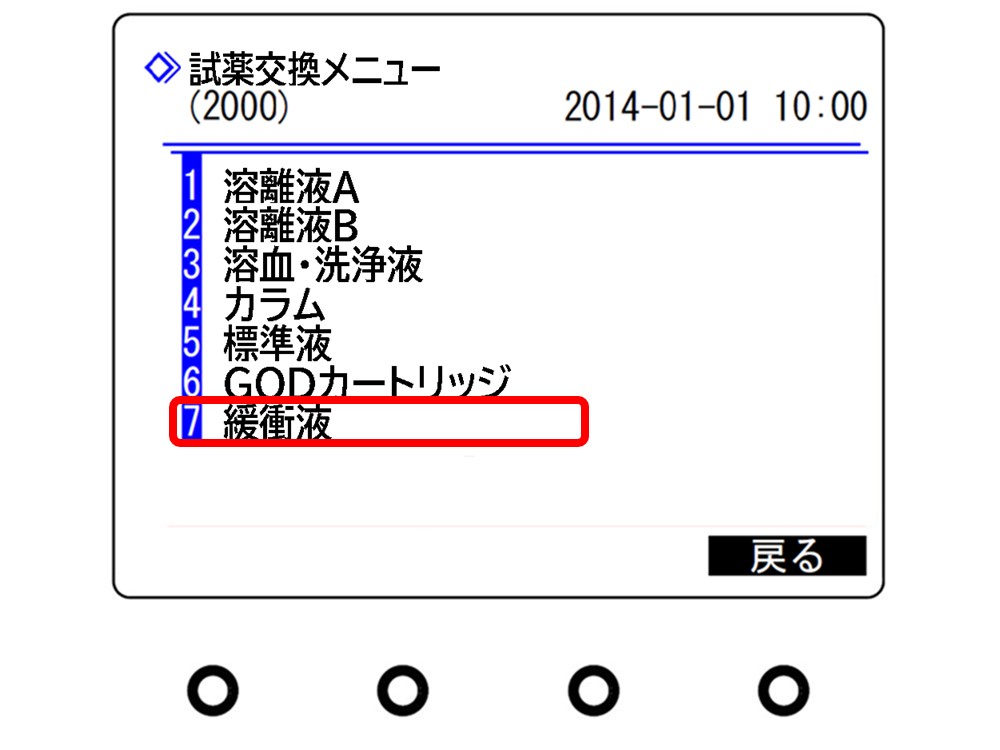

ステップ1 — 交換する緩衝液（GA）もしくは標準液を選択します。試薬ボトルの交換後、［戻る］を押します

STEP.2 緩衝液（GA）、内部標準液チューブ内の気泡を確認する

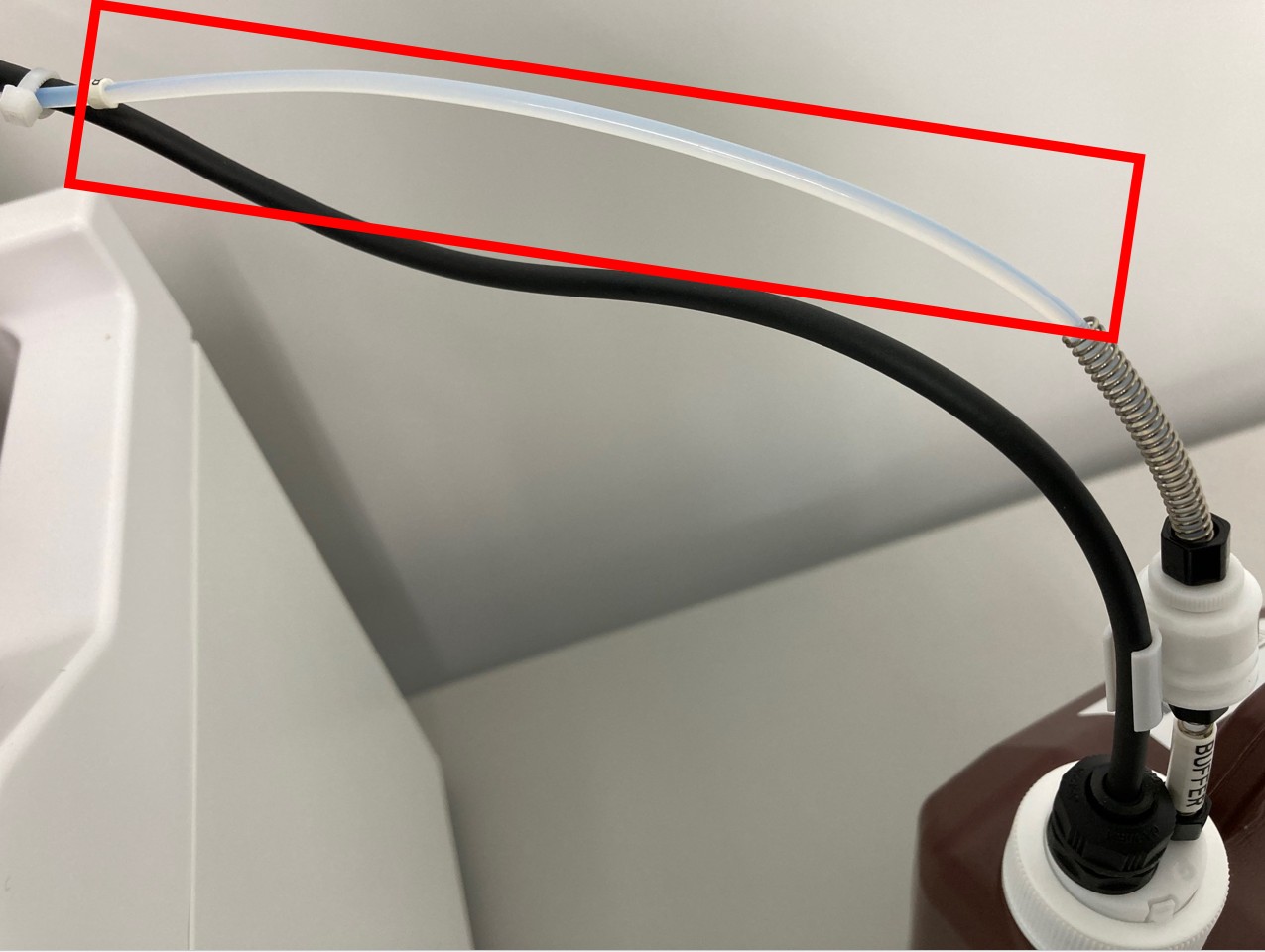

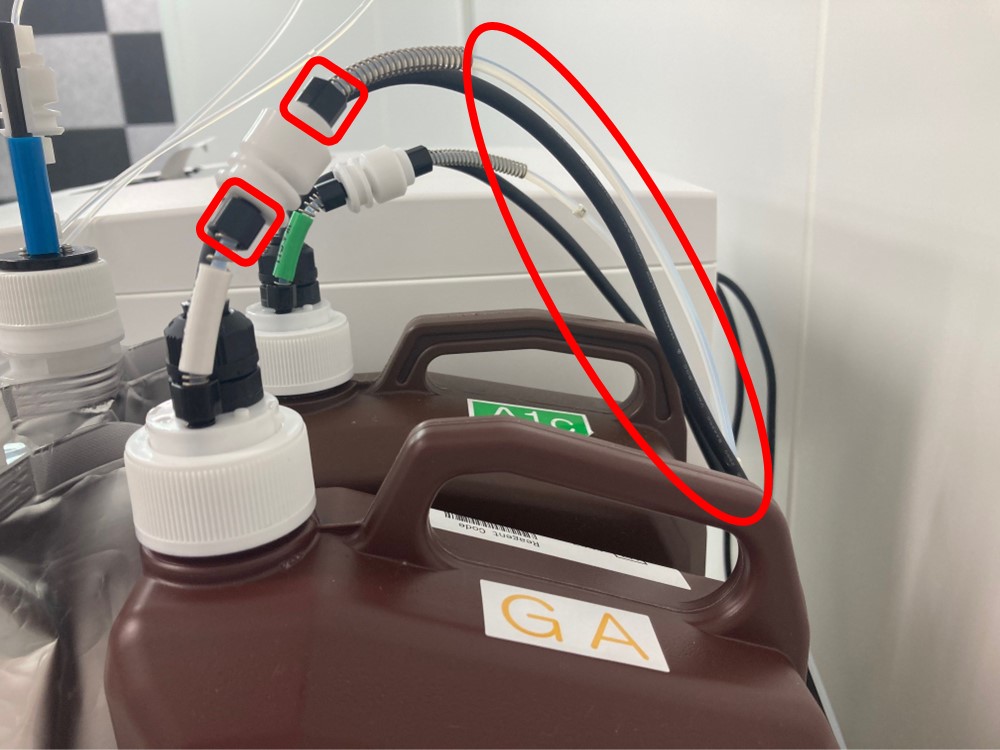

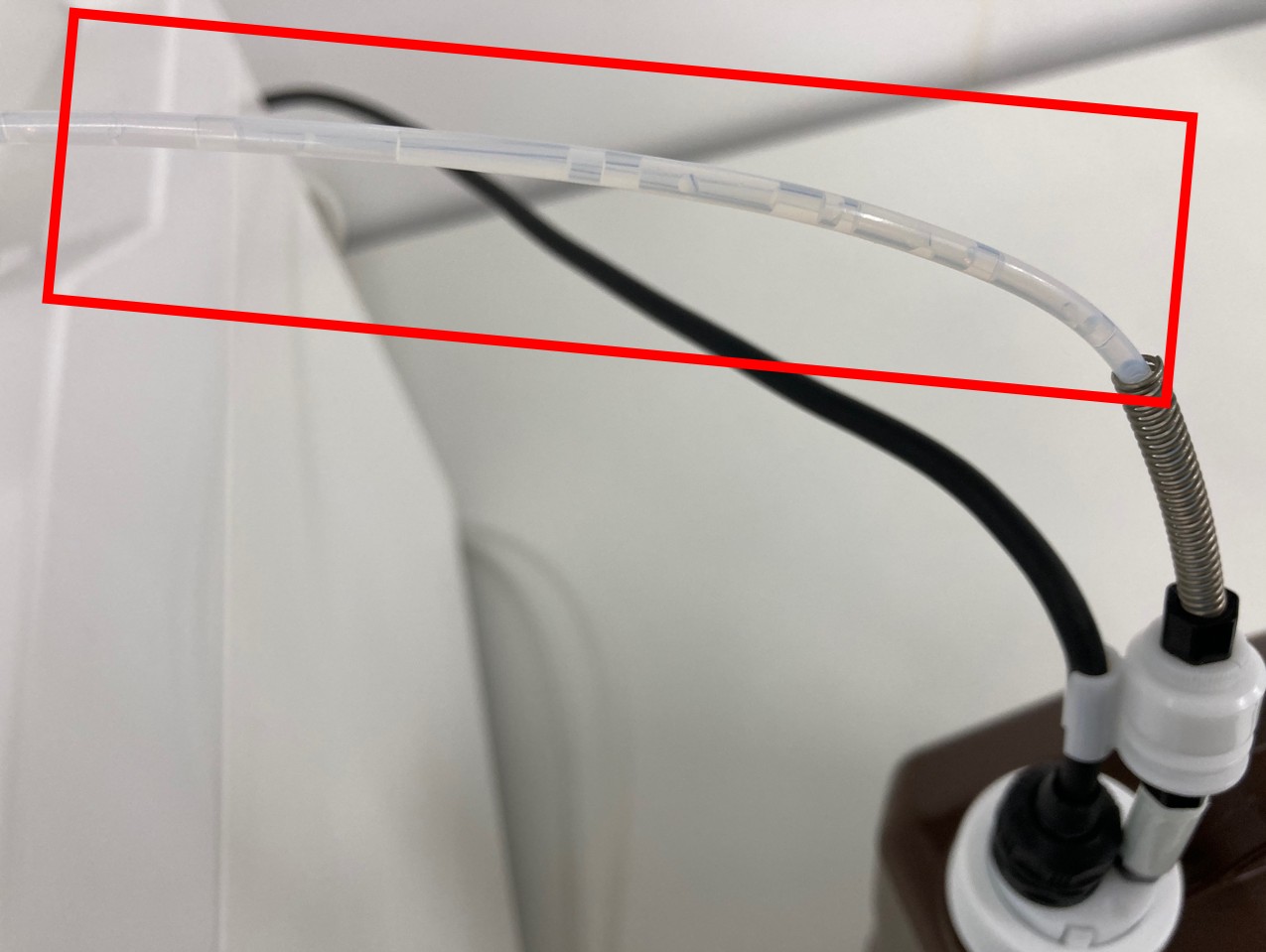

ステップ2 — 緩衝液（GA）ボトルチューブ内に気泡がないか確認します。気泡がある場合、赤マークの黒色ジョイント（2か所）に緩みがないか確認します

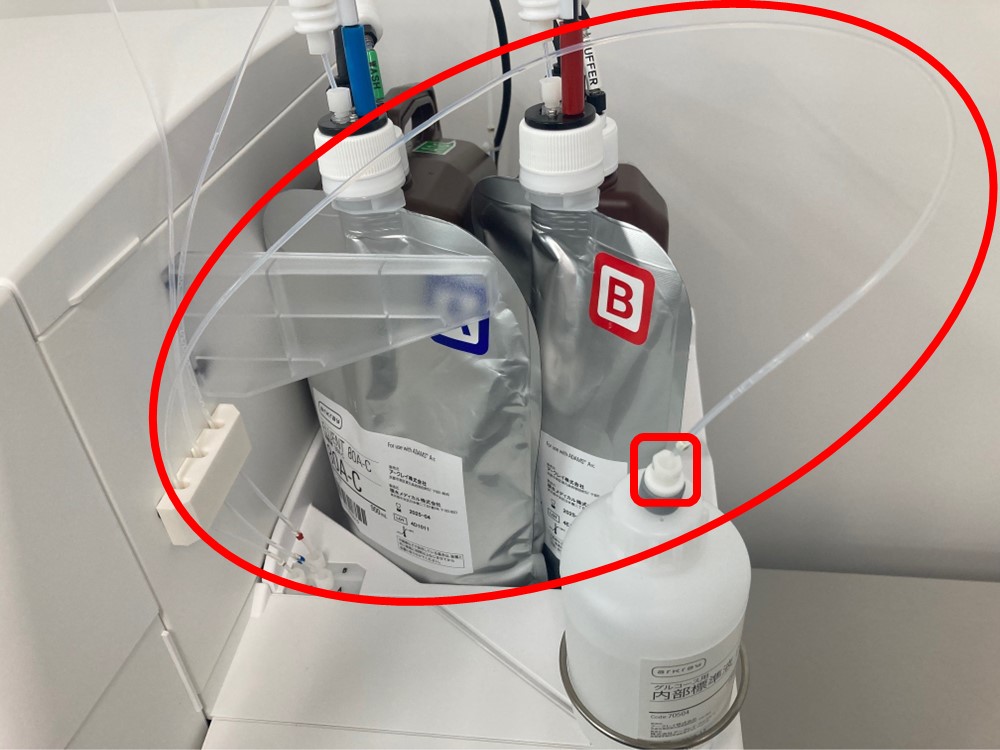

ステップ2 — 内部標準液ボトルチューブ内に気泡がないか確認します。気泡がある場合、赤マークの白色のジョイントに緩みがないか確認します

ステップ2 — 悪い例：気泡がある

ステップ2 — 良い例：気泡がない

STEP.3 緩衝液（GA）、内部標準液をエア抜きする

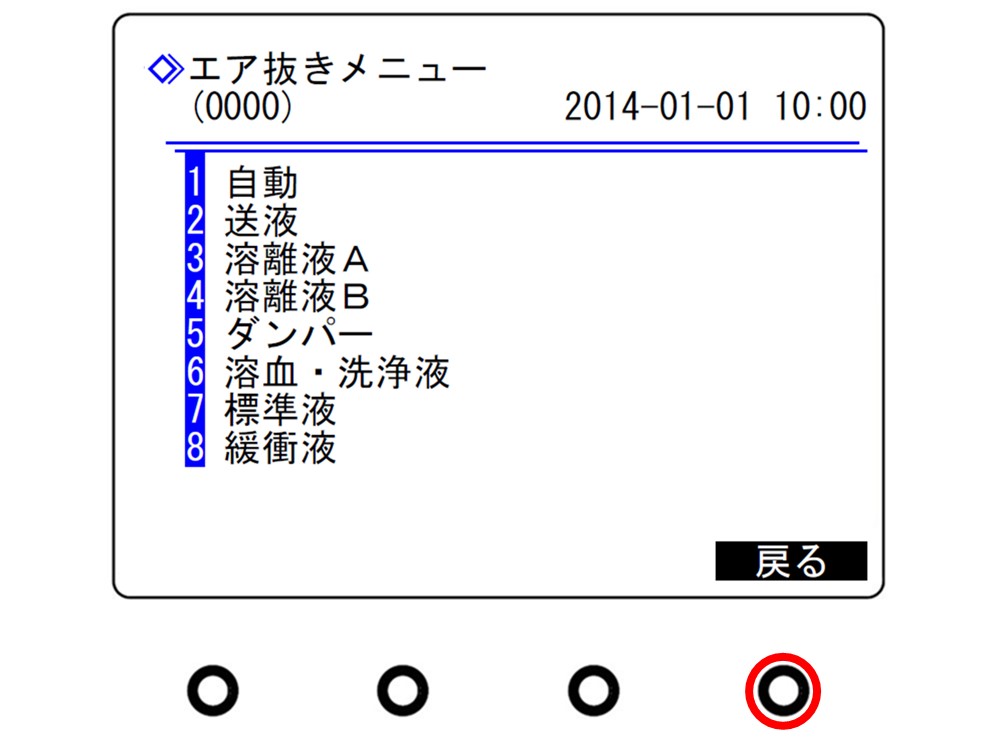

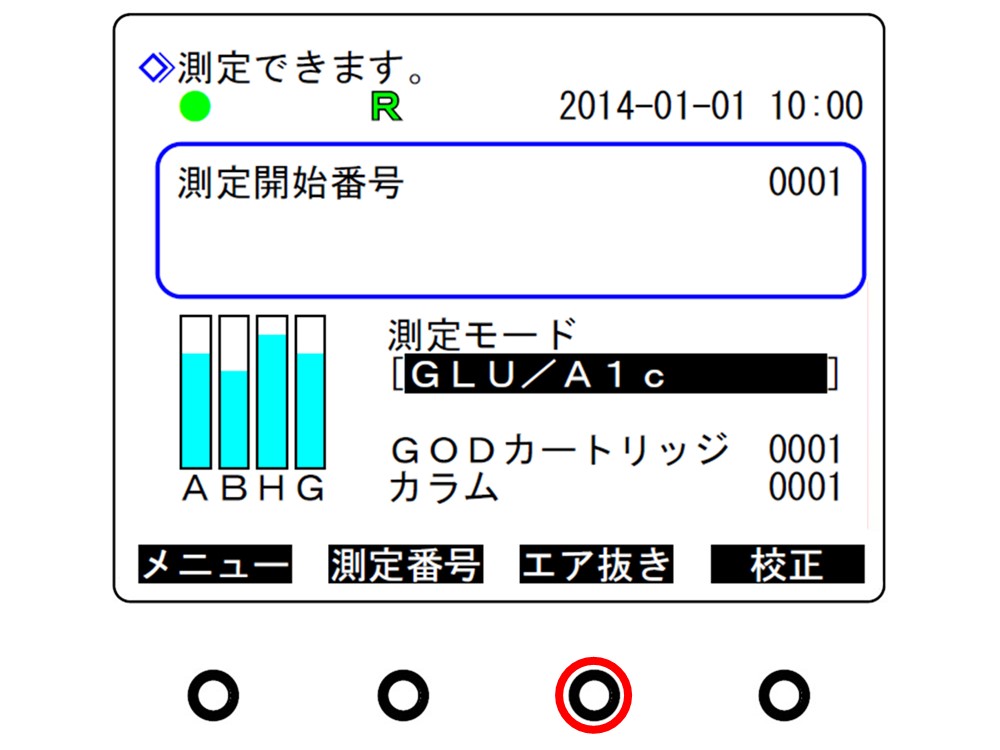

ステップ3 — 【待機画面】で［エア抜き］を押します

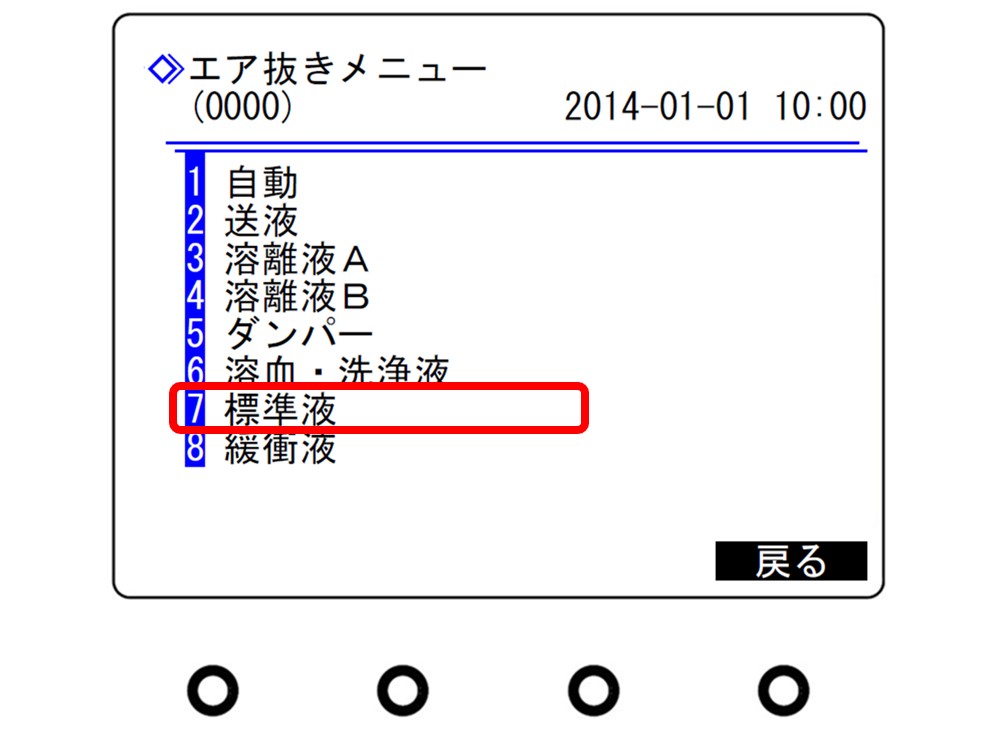

ステップ3 — ［7］を押します

ステップ3 — 標準液のエア抜きが終了し画面が戻ったら［8］を押します

ステップ3 — 緩衝液のエア抜きが終了し画面が戻ったら［戻る］を押して【待機画面】に戻ります。エア抜き後もチューブ内に気泡がある場合は、チェックポイント2へ進みます

STEP.4 GLU校正を実施する

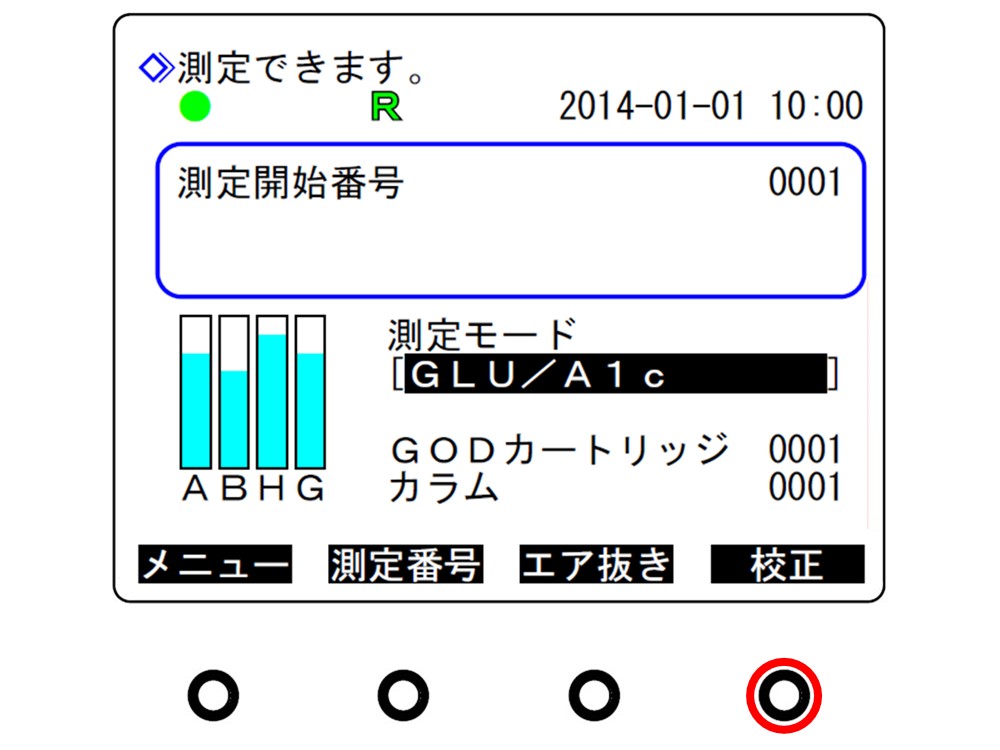

ステップ4 — 【待機画面】で［校正］を押します

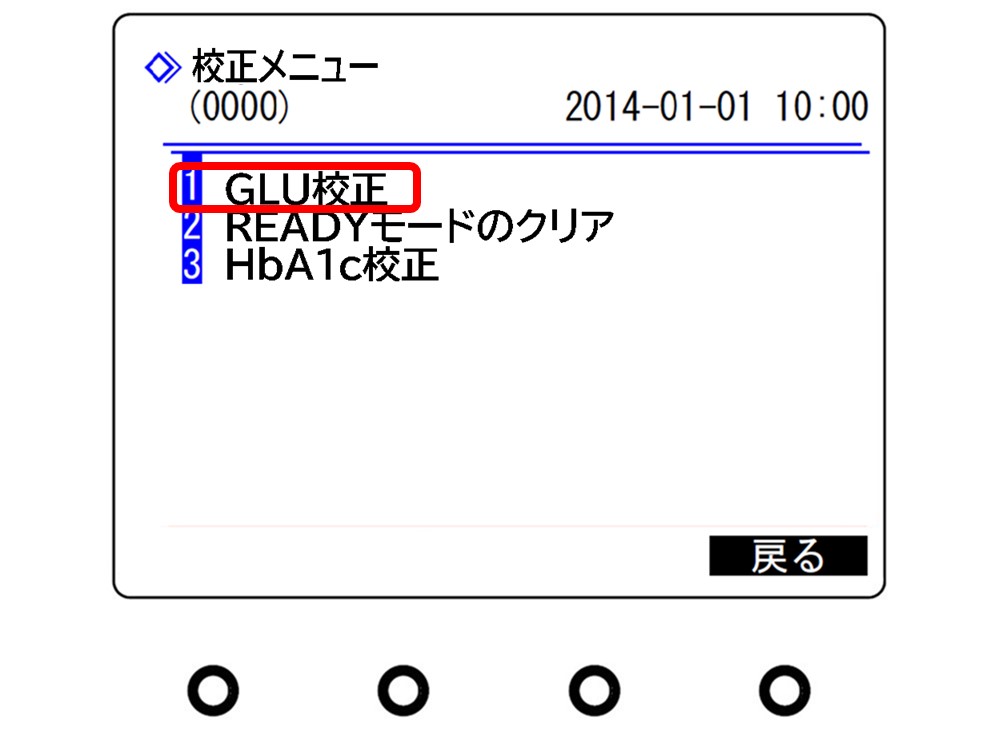

ステップ4 — ［1］を押します

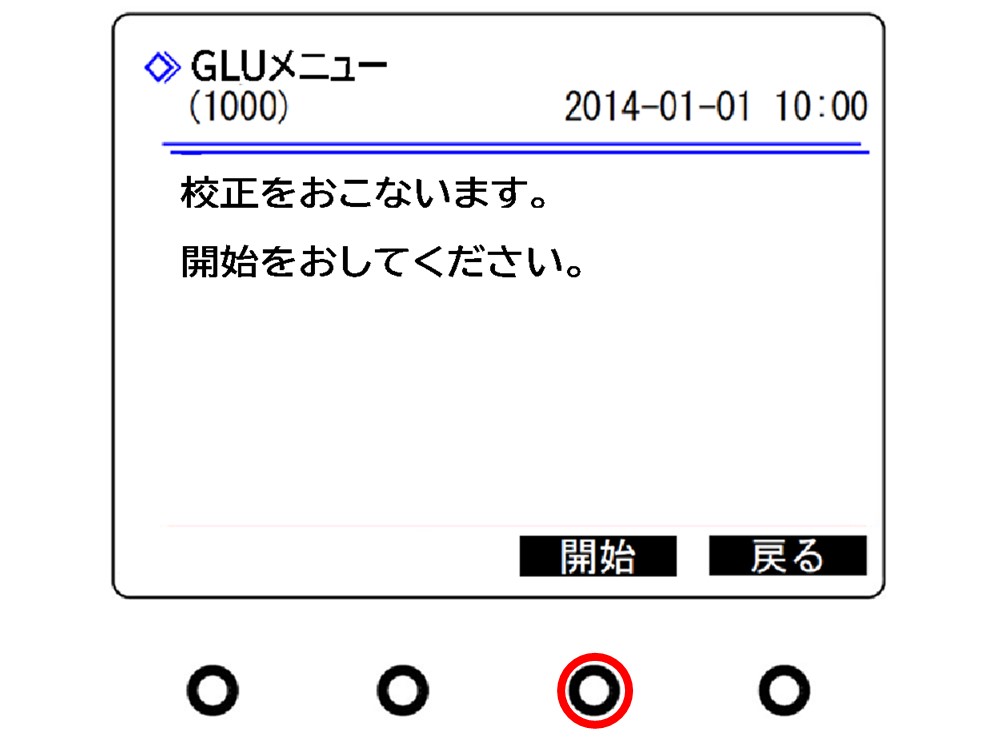

ステップ4 — ［開始］を押します

チェックポイント

緩衝液（GA）、内部標準液チューブに気泡が発生する場合、フィルタの交換

STEP.1 緩衝液のボトルフィルタを交換する①

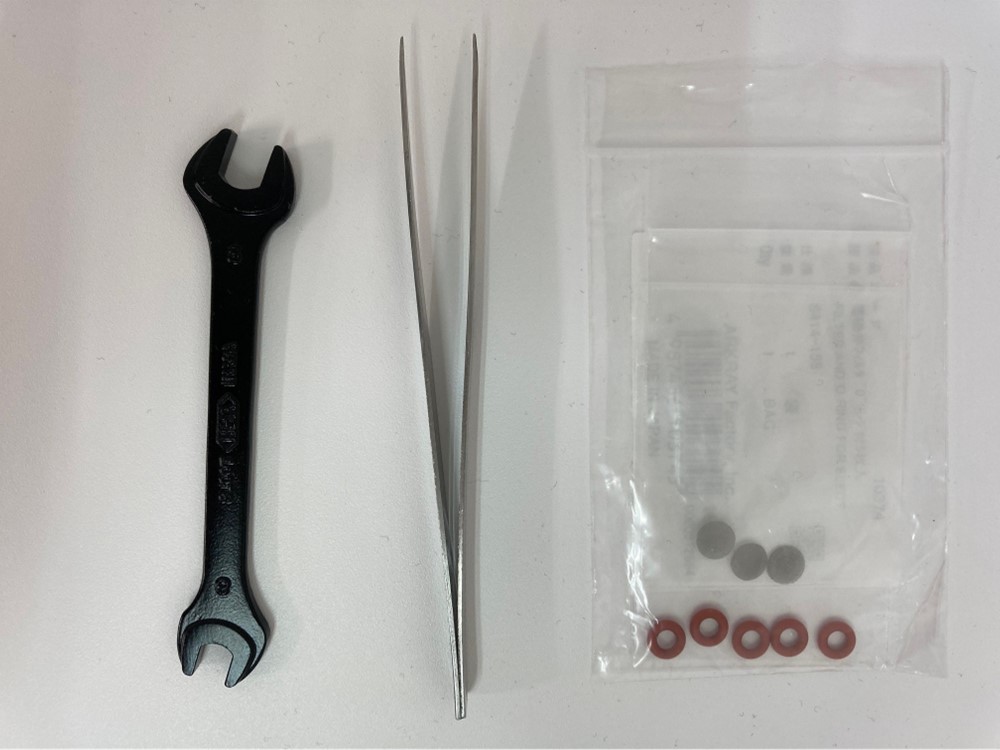

ステップ1 — スパナ、ピンセット、フィルタを準備します

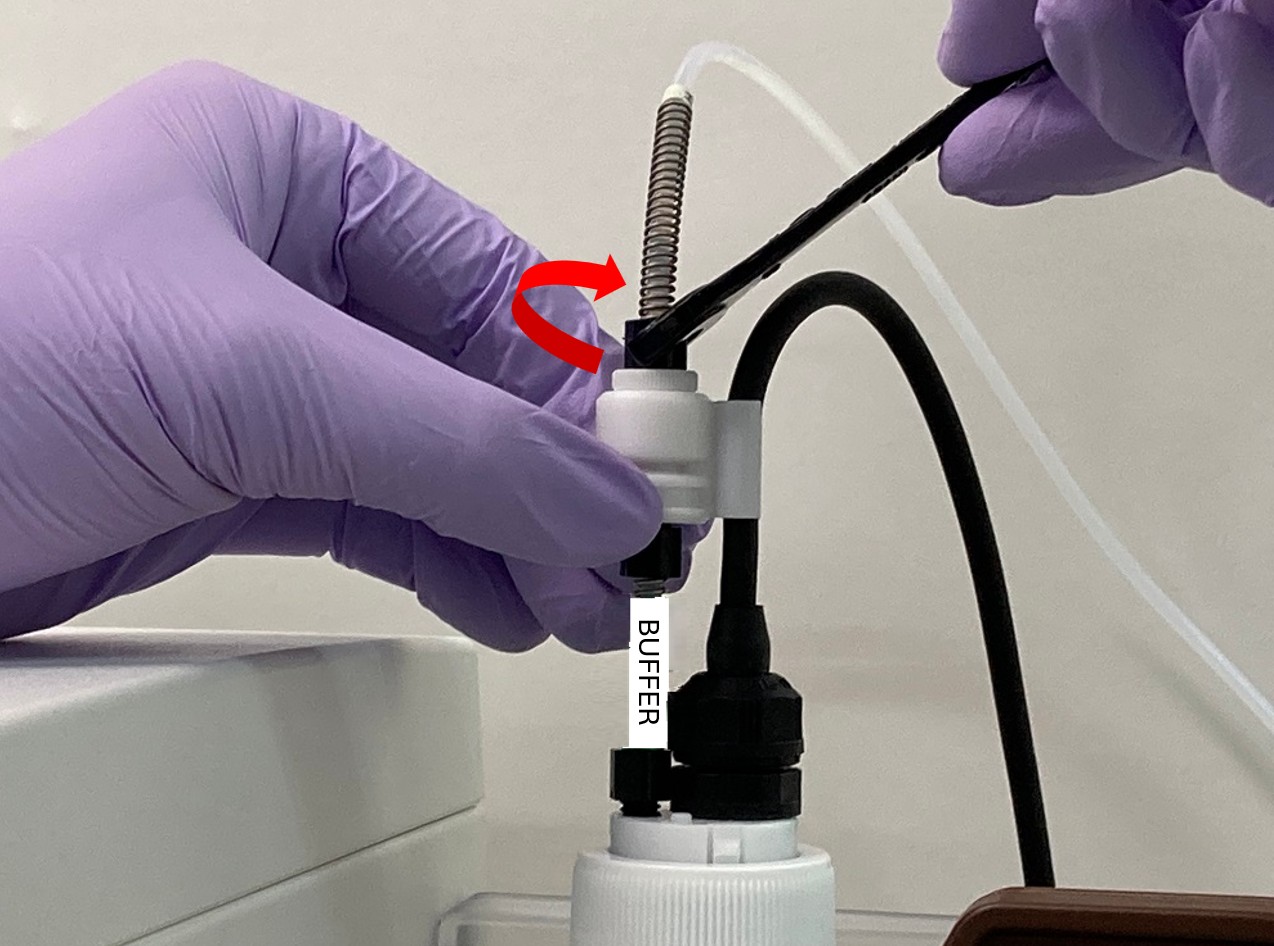

ステップ1 — 緩衝液の黒いジョイントをスパナで回して外します

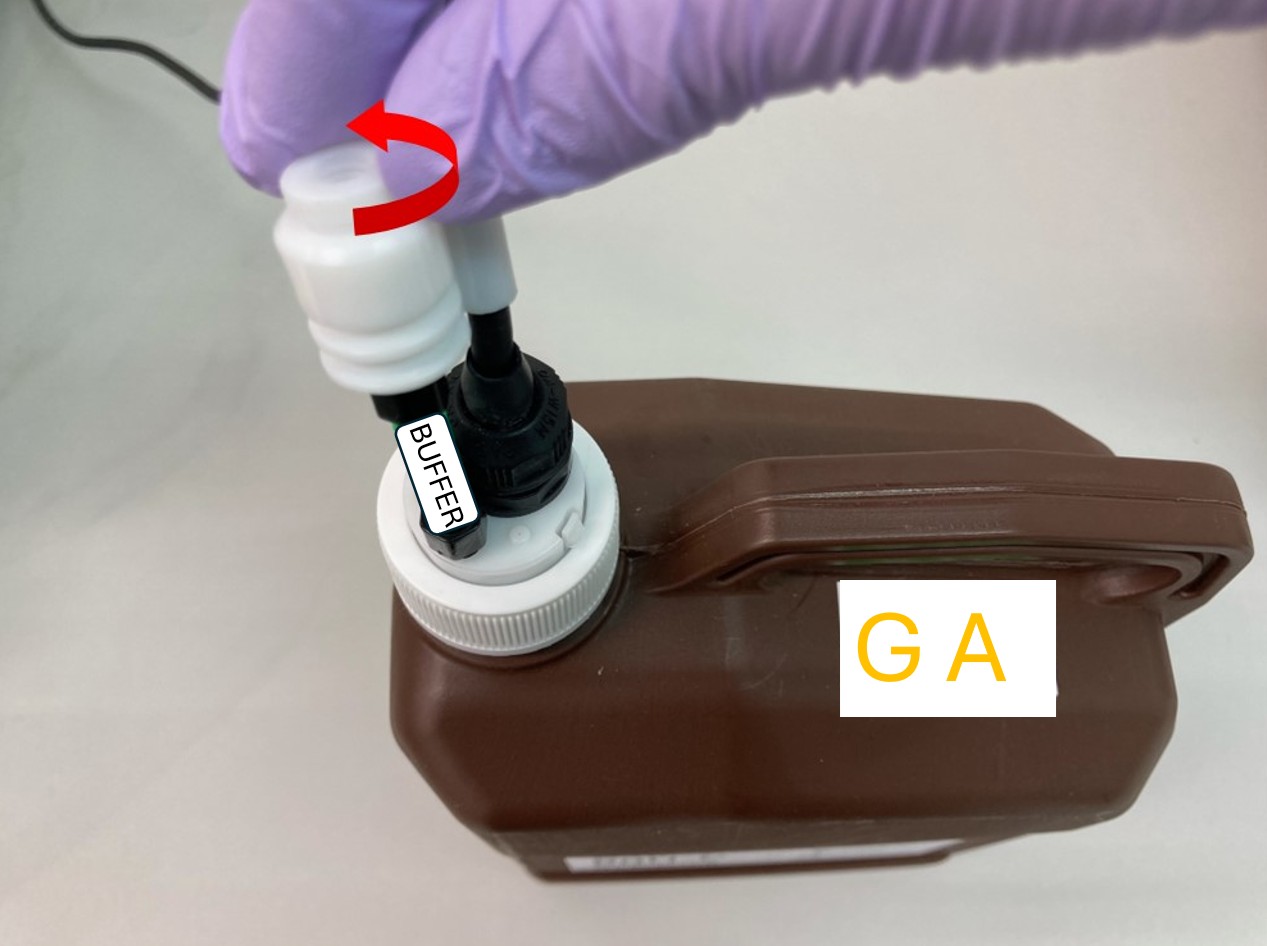

ステップ1 — 白いジョイントを手で回して外します

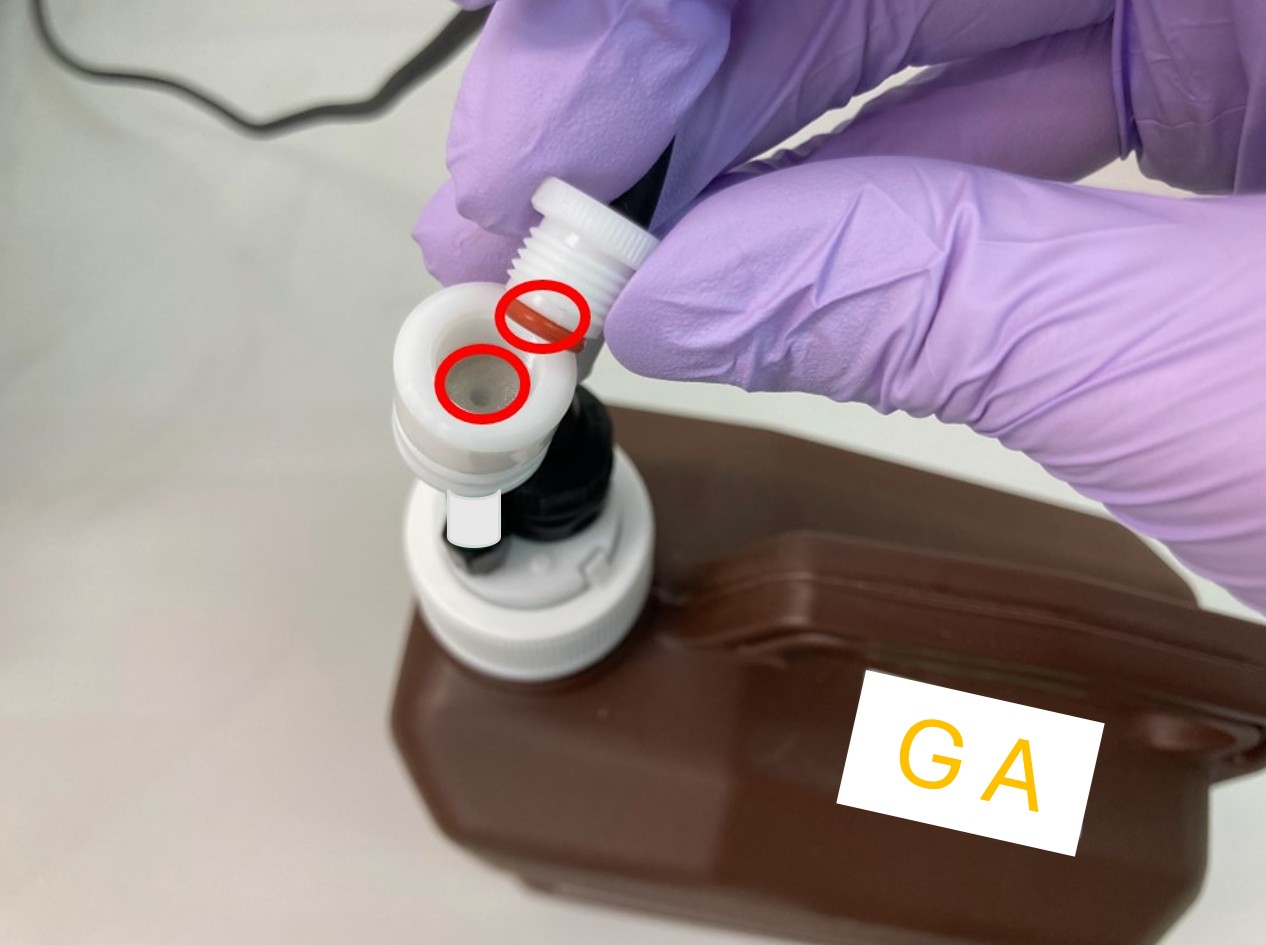

ステップ1 — フィルタと赤いOリングを取り出します

STEP.2 緩衝液のボトルフィルタを交換する②

ステップ2 — 新しいフィルタと赤いOリングを取り付けます。取り外した白いジョイントを戻します

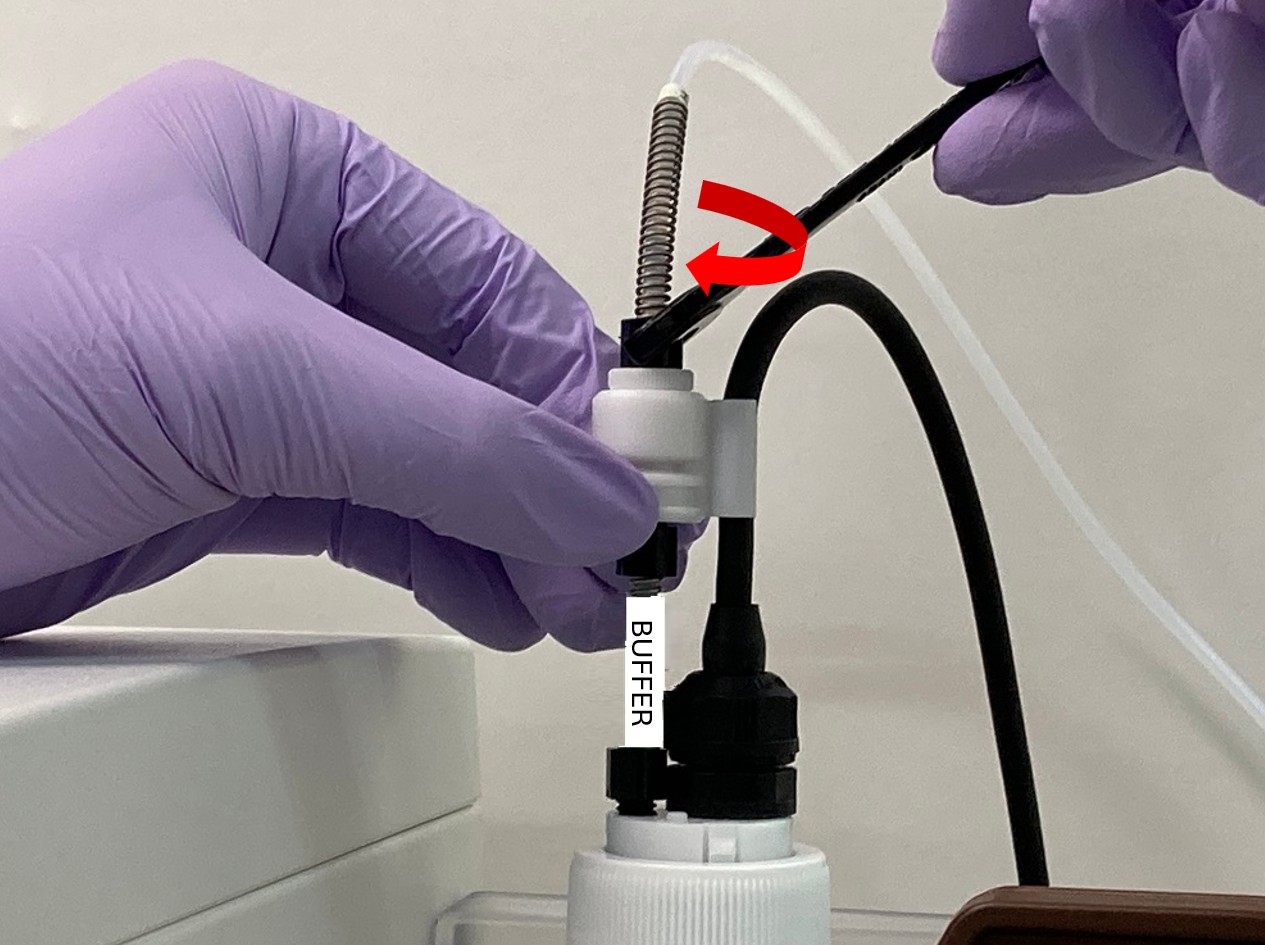

ステップ2 — 緩衝液の黒いジョイントを戻し、スパナで締めます

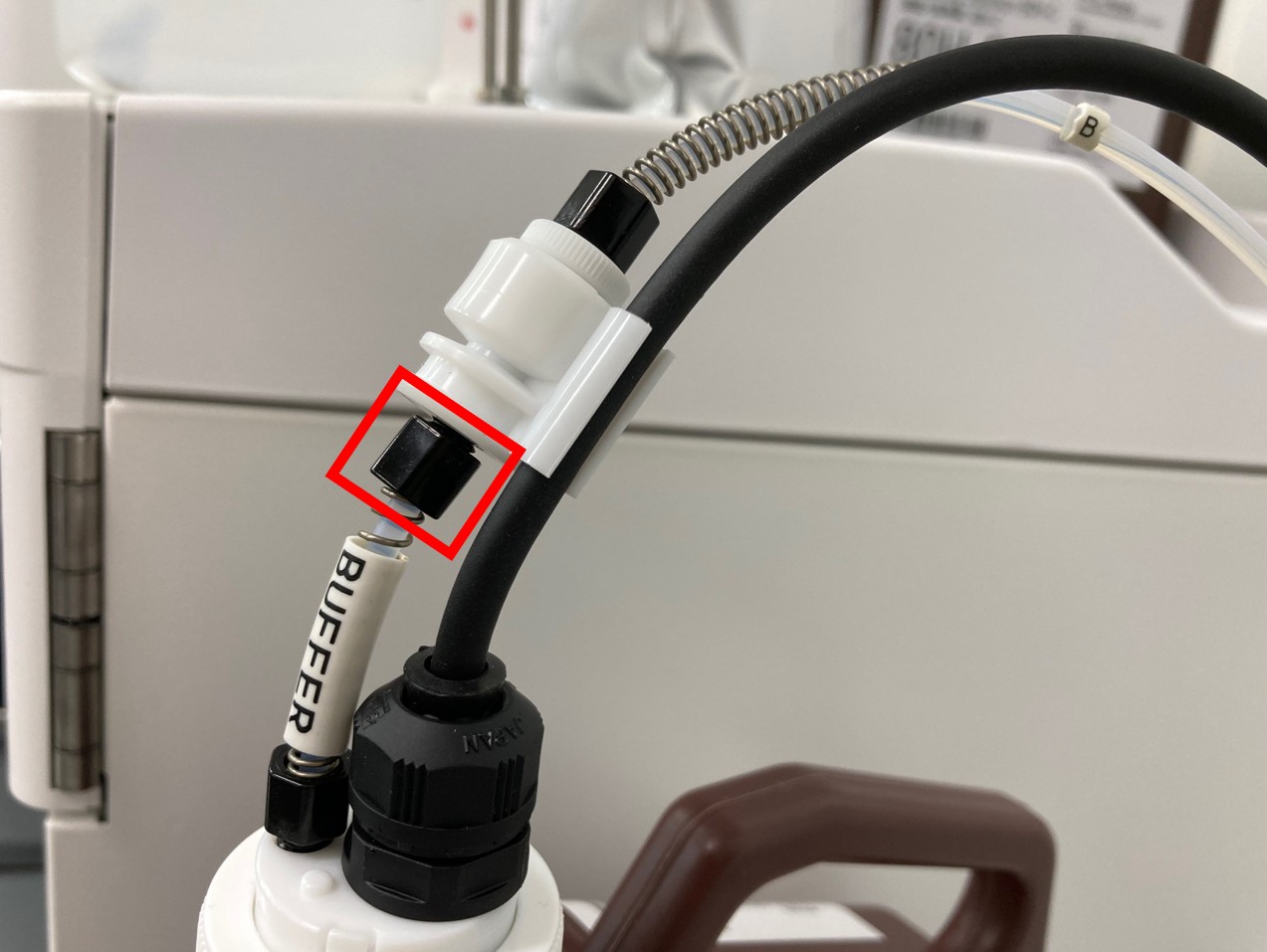

ステップ2 — 緩衝液のフィルタホルダ下側の黒いジョイントをスパナで増し締めします

STEP.3 内部標準液のフィルタを交換する

ステップ3 — 内部標準液の白いジョイントを動かないように押えて、灰色の部位を時計回りに回します。固くて回らない場合は、スパナで白いジョイントを固定して回してください

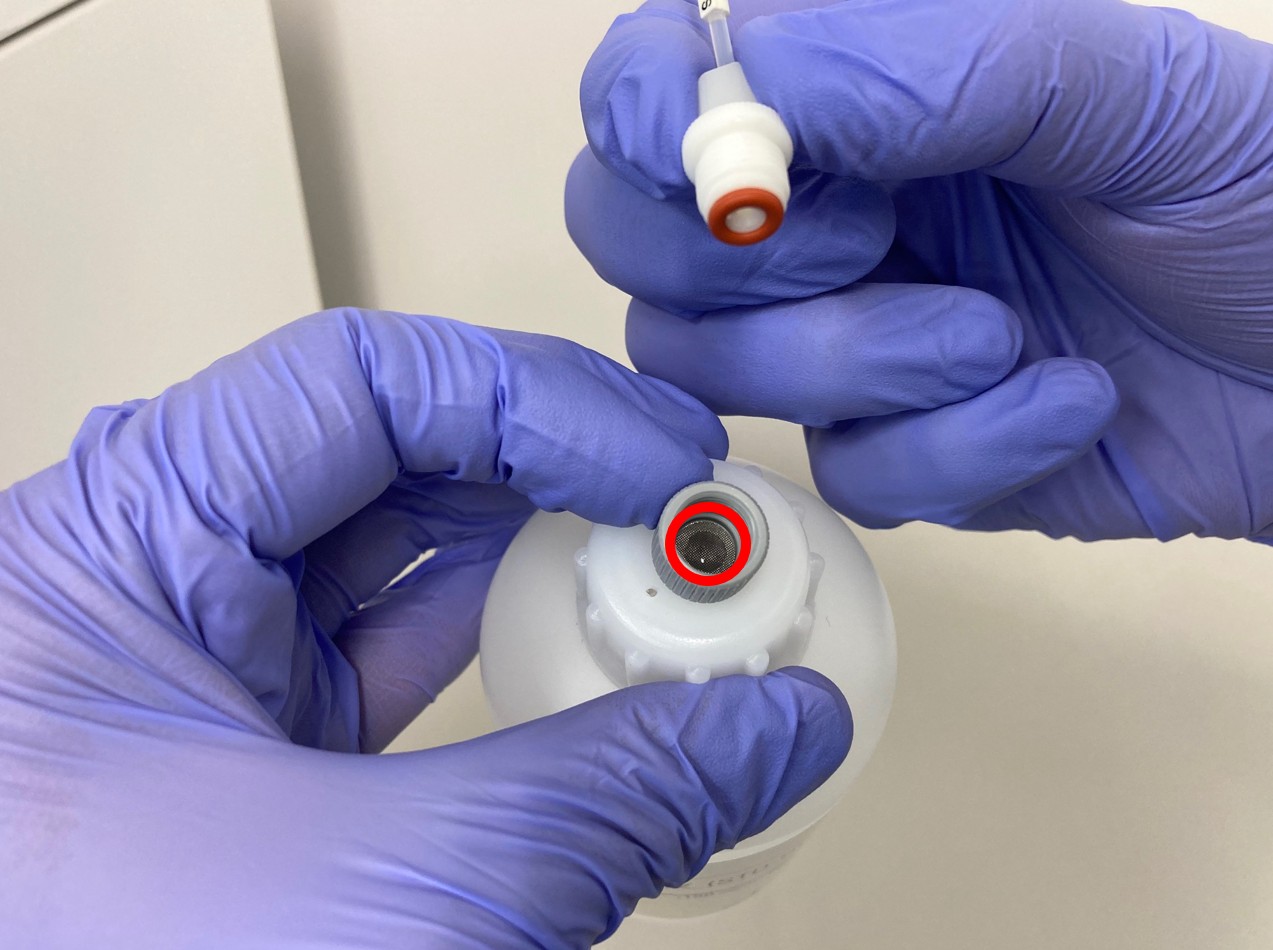

ステップ3 — フィルタと赤いOリングを取り出し交換します

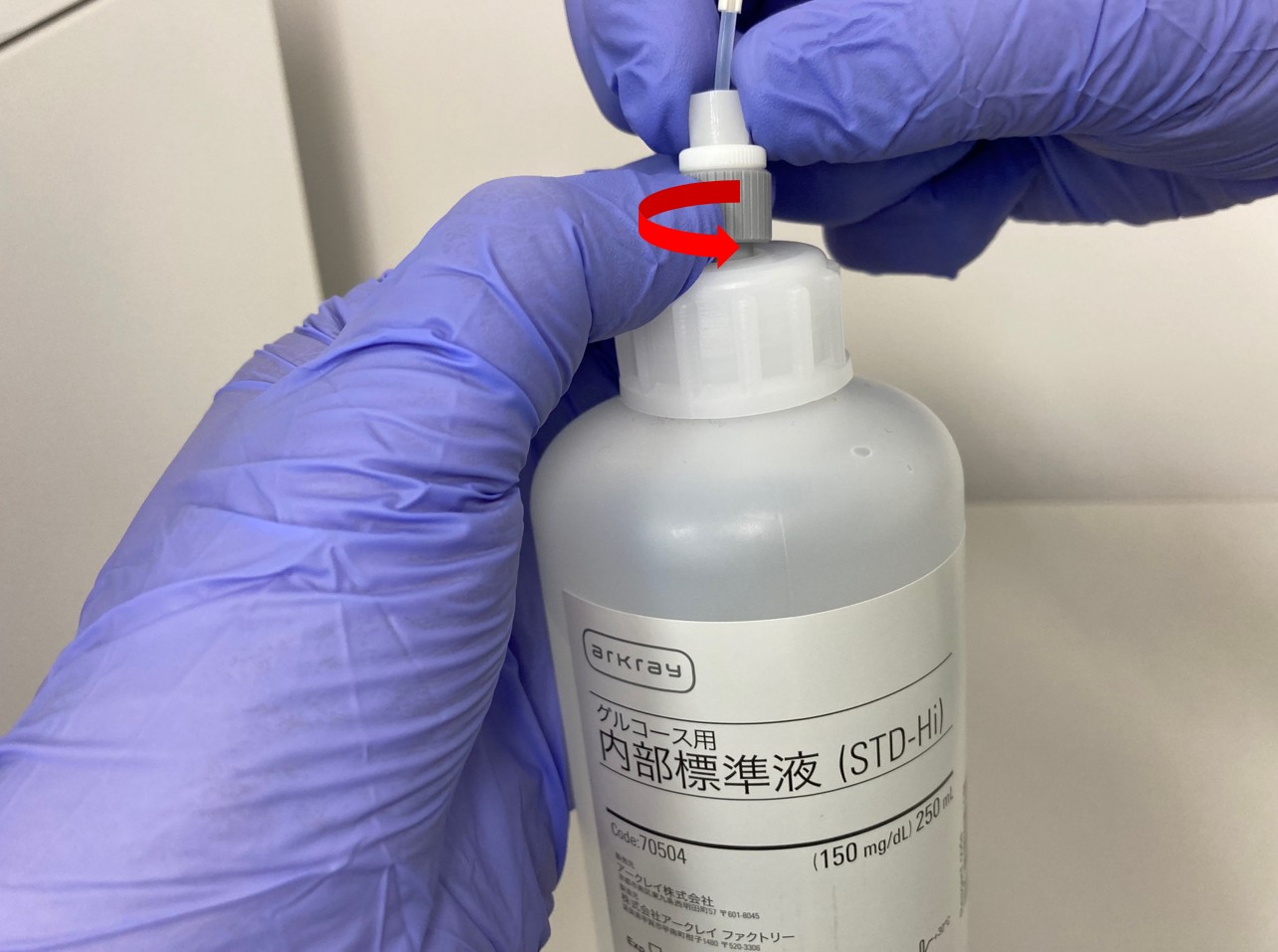

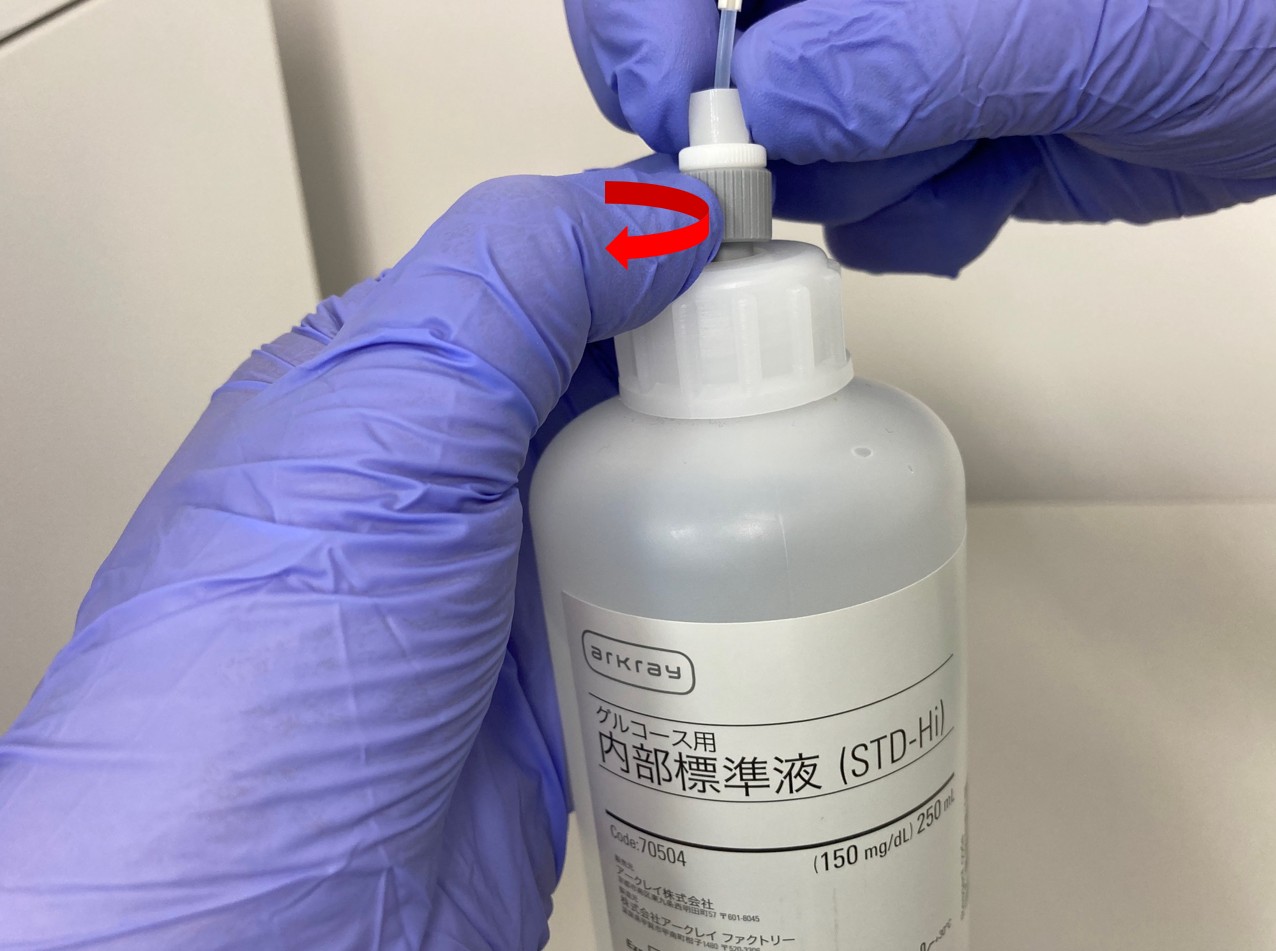

ステップ3 — 取り外した白いジョイントを元に戻します。白いジョイントを動かないように押えて、灰色の部位を反時計回りに回します。締めても緩んでくる場合は、スパナで白いジョイントを固定して回してください

STEP.4 緩衝液（GA）、内部標準液チューブ内をエア抜きする

ステップ4 — 【待機画面】で［エア抜き］を押します

ステップ4 — ［7］を押します

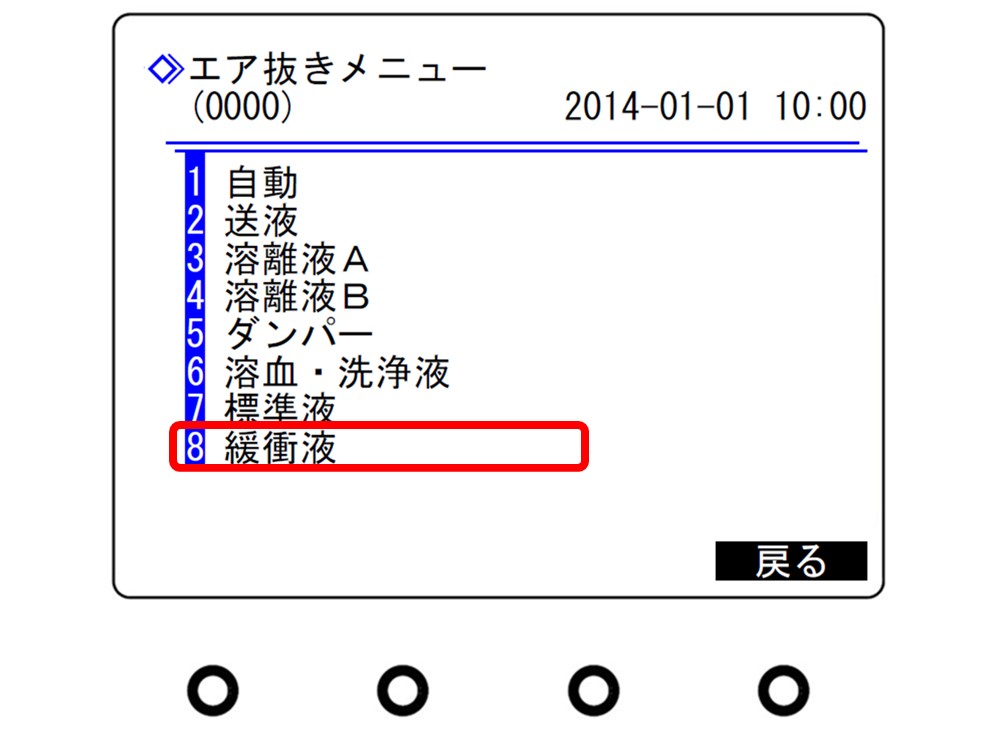

ステップ4 — 標準液のエア抜きが終了し画面が戻ったら［8］を押します

ステップ4 — 緩衝液のエア抜きが終了し画面が戻ったら［戻る］を押して【待機画面】に戻ります

チェックポイント

希釈槽と洗浄槽の清掃

STEP.1 清掃の準備をする

ステップ1 — 【待機画面】から［メニュー］を押します

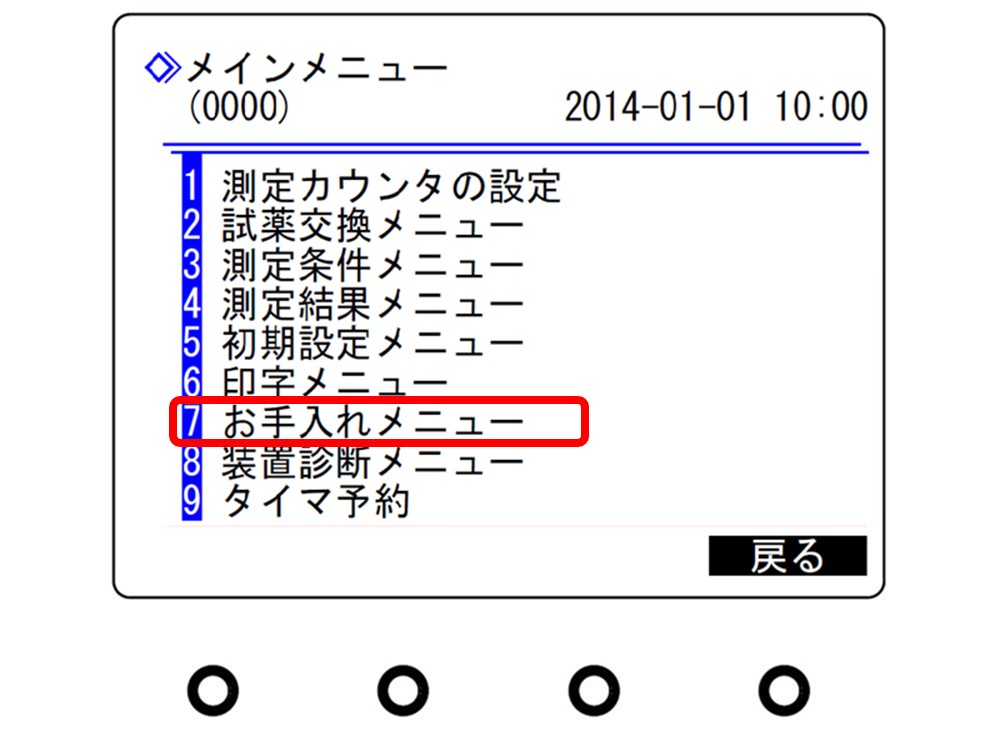

ステップ1 — ［7］を押します

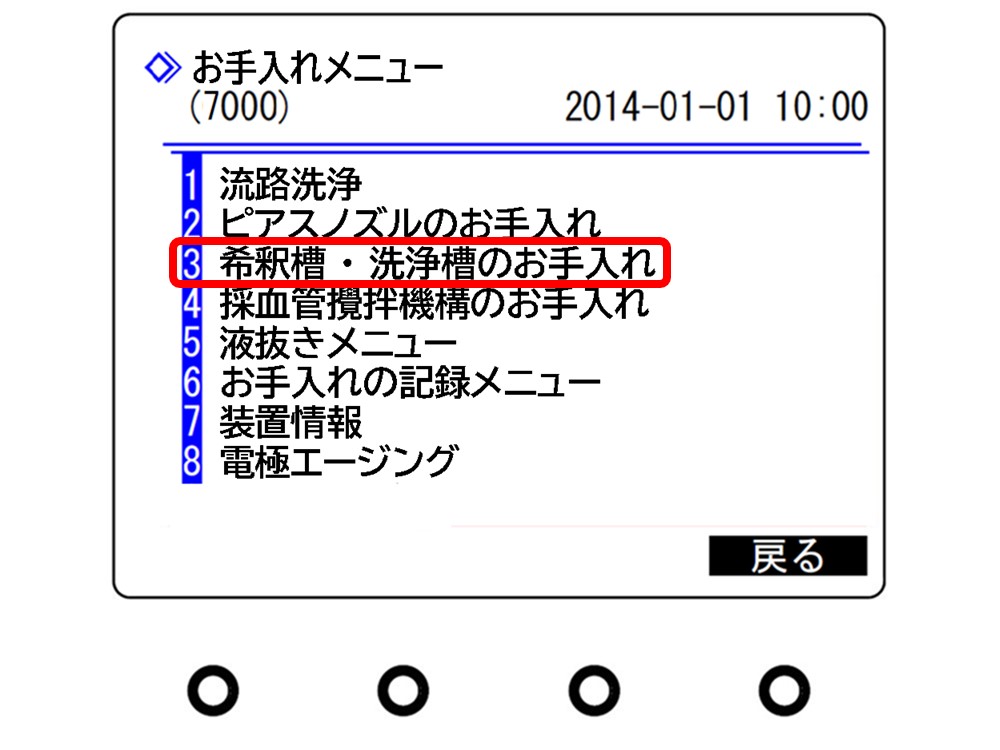

ステップ1 — ［3］を押します

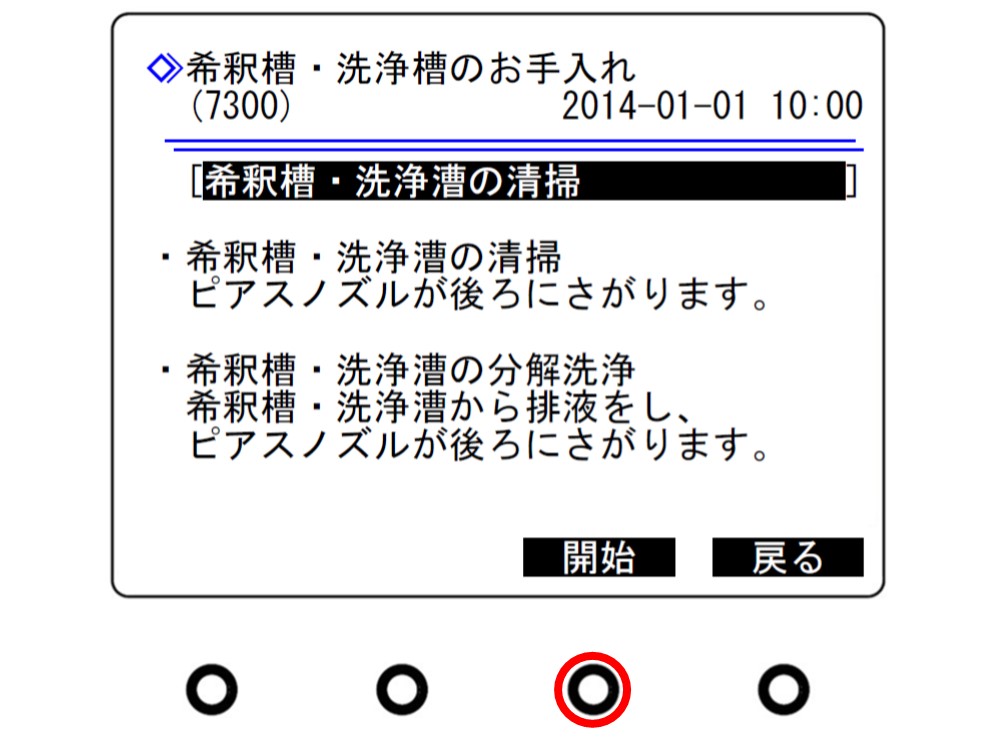

ステップ1 — ［開始］を押します

STEP.2 清掃を実施する

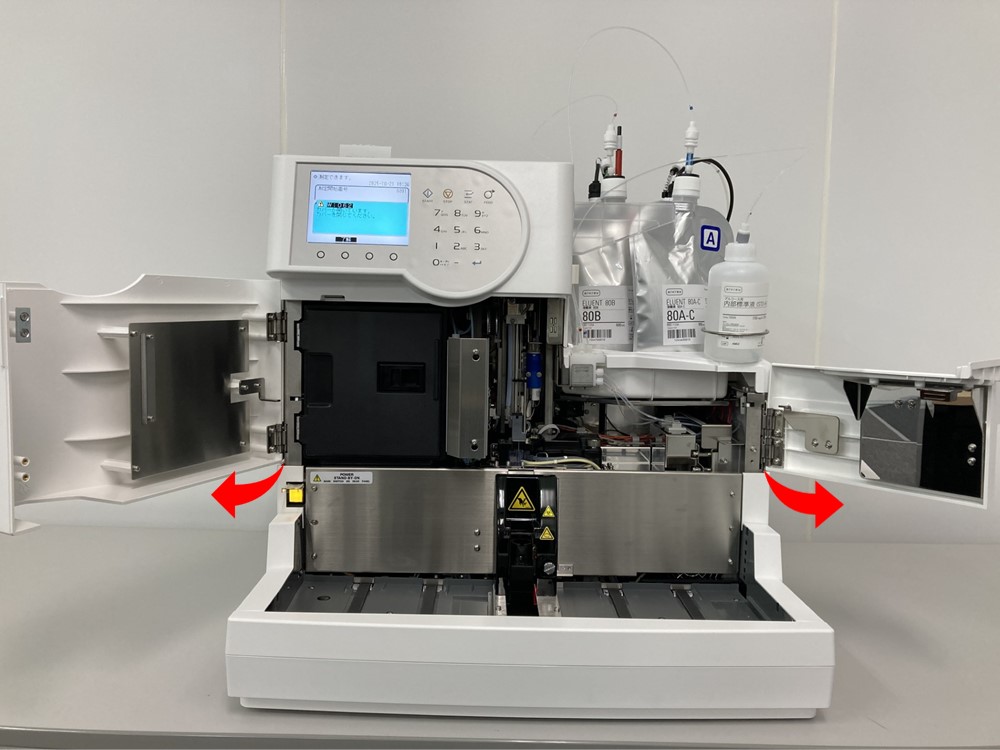

ステップ2 — 表示部の指示に従って、フロントカバーとメンテナンスカバーを開きます

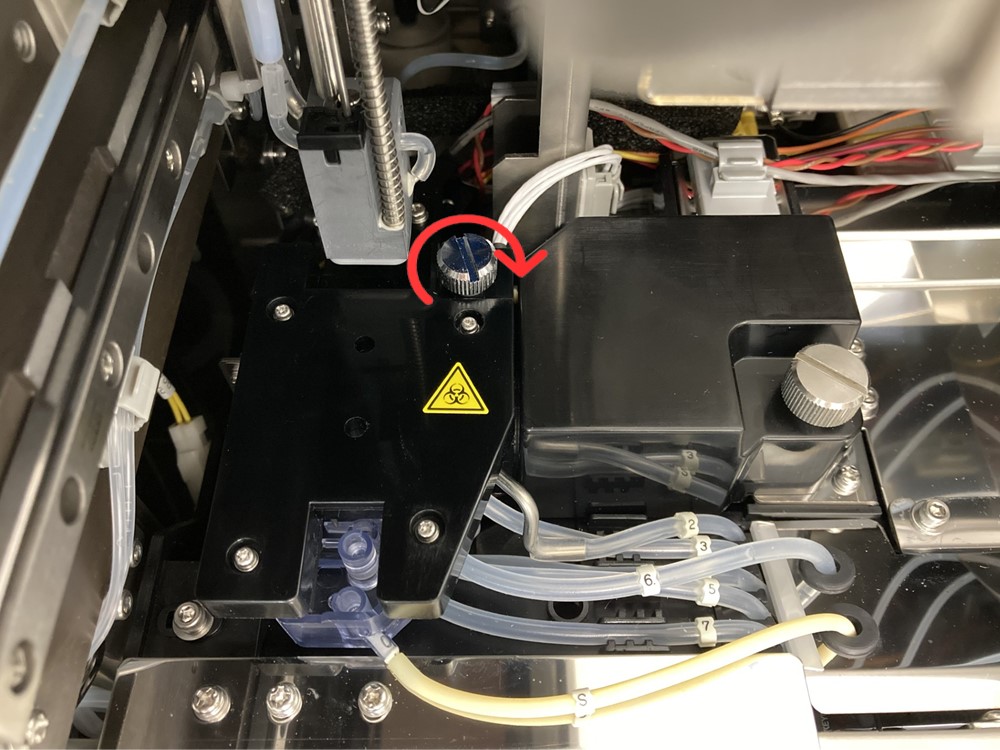

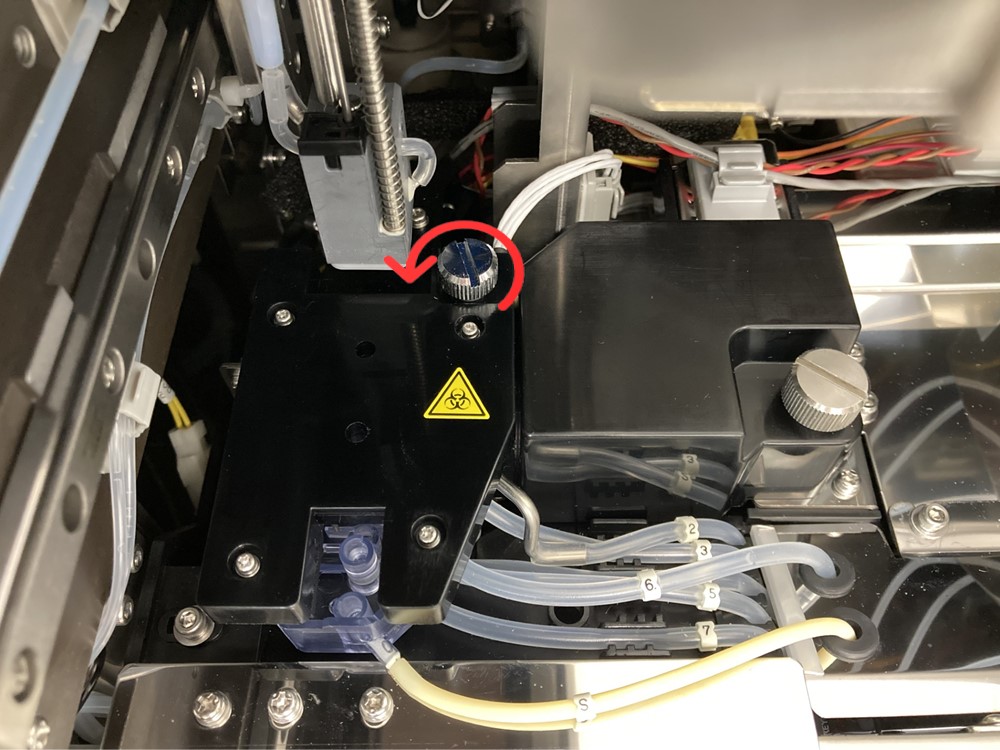

ステップ2 — 希釈槽カバーを止めているローレットねじを手で緩めて持ち上げ、希釈槽カバーを外します

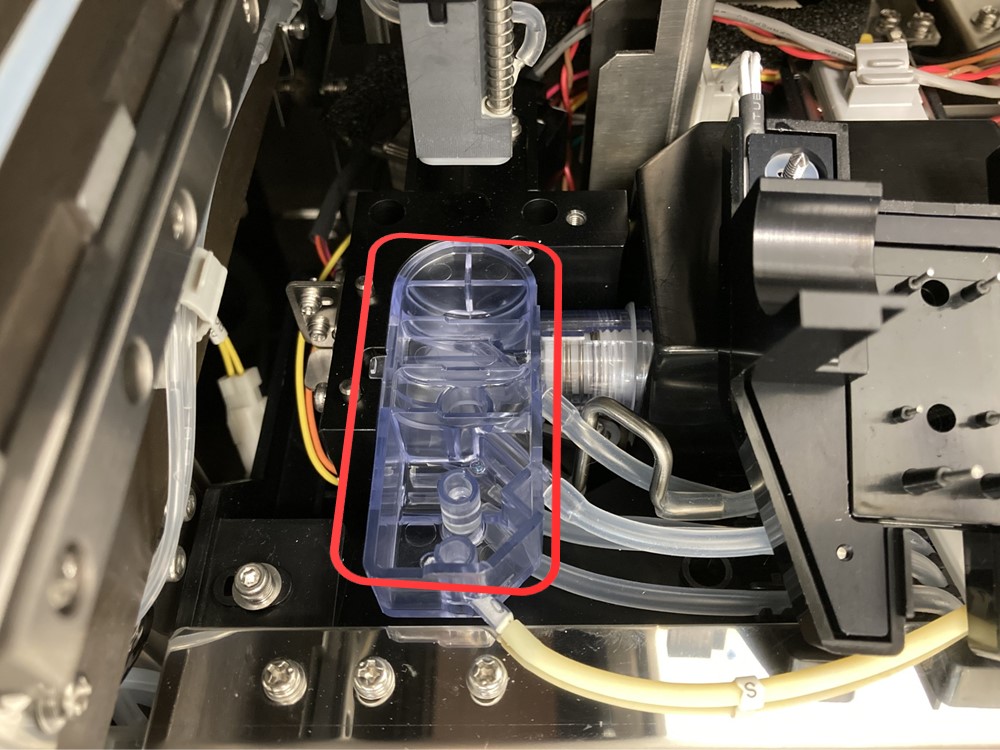

ステップ2 — 希釈槽と洗浄槽の内側にたまった液や汚れをふき取ります。精製水をしみこませた綿棒またはガーゼを使用します

ステップ2 — 希釈槽カバーを元に戻し、ねじを手で締めます

STEP.3 清掃を完了する

ステップ3 — メンテナンスカバー、フロントカバーの順に閉じます。自動的に初期化されます

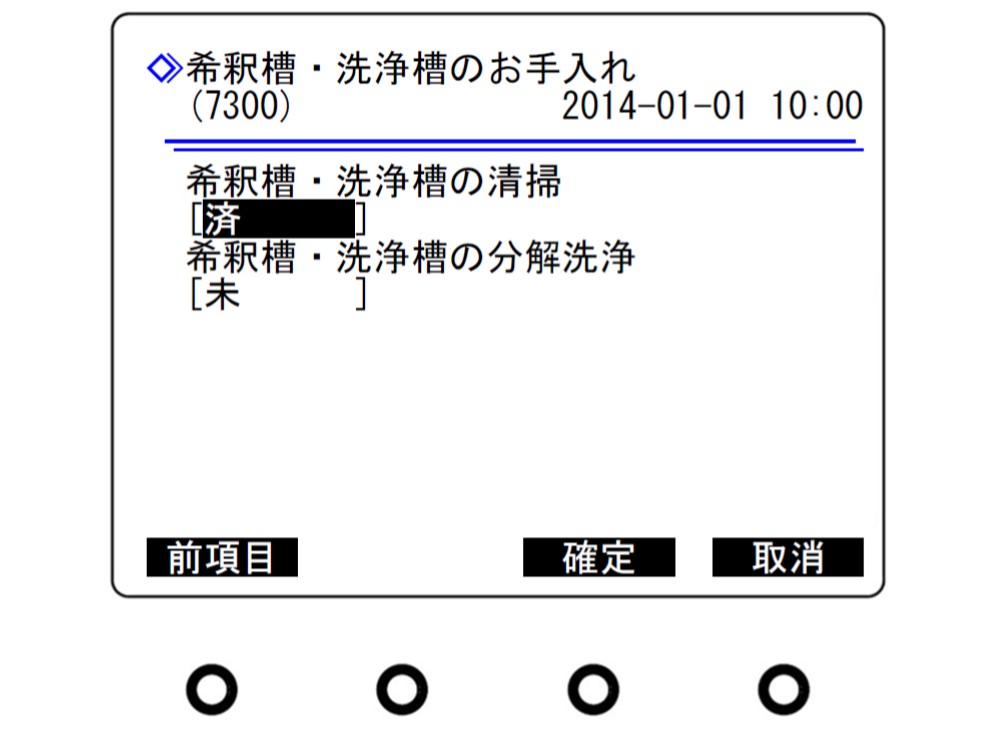

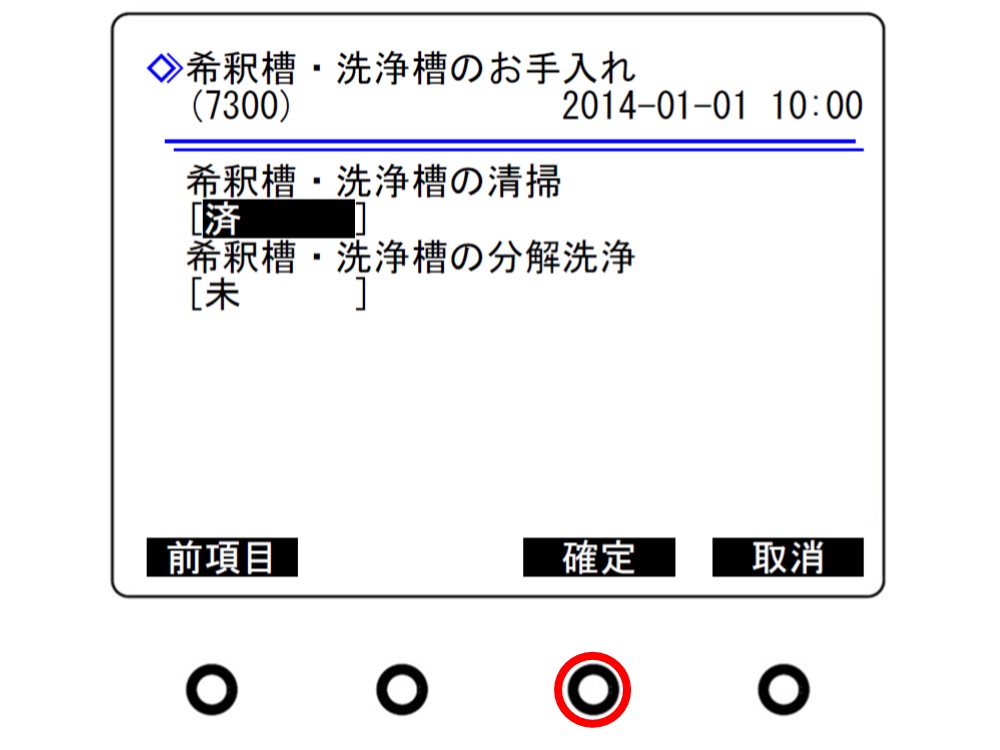

ステップ3 — 【希釈槽・洗浄槽の清掃】を［－］を押して【済】に変更します

ステップ3 — ［確定］を押します

ステップ3 — ［戻る］を2回押して【待機画面】に戻ります

チェックポイント

GODカートリッジの使用状況と電極感度の確認

STEP.1 使用回数を確認する

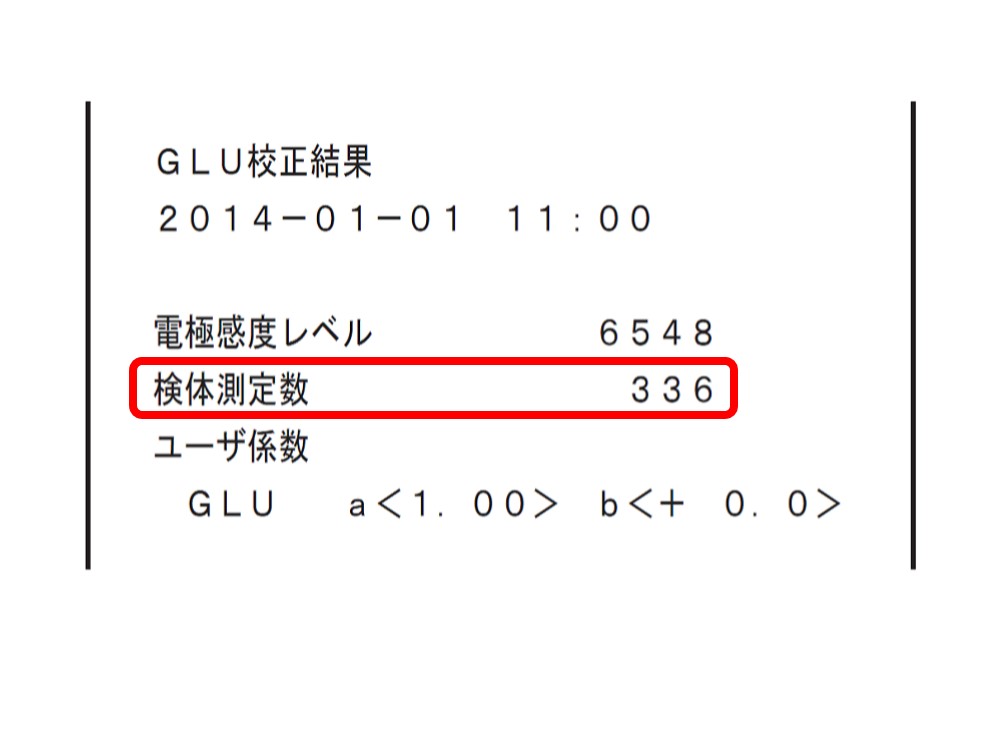

ステップ1 — GLU校正結果の印字から、検体測定数が1000以上であればGODカートリッジを交換します

STEP.2 電極感度を確認する

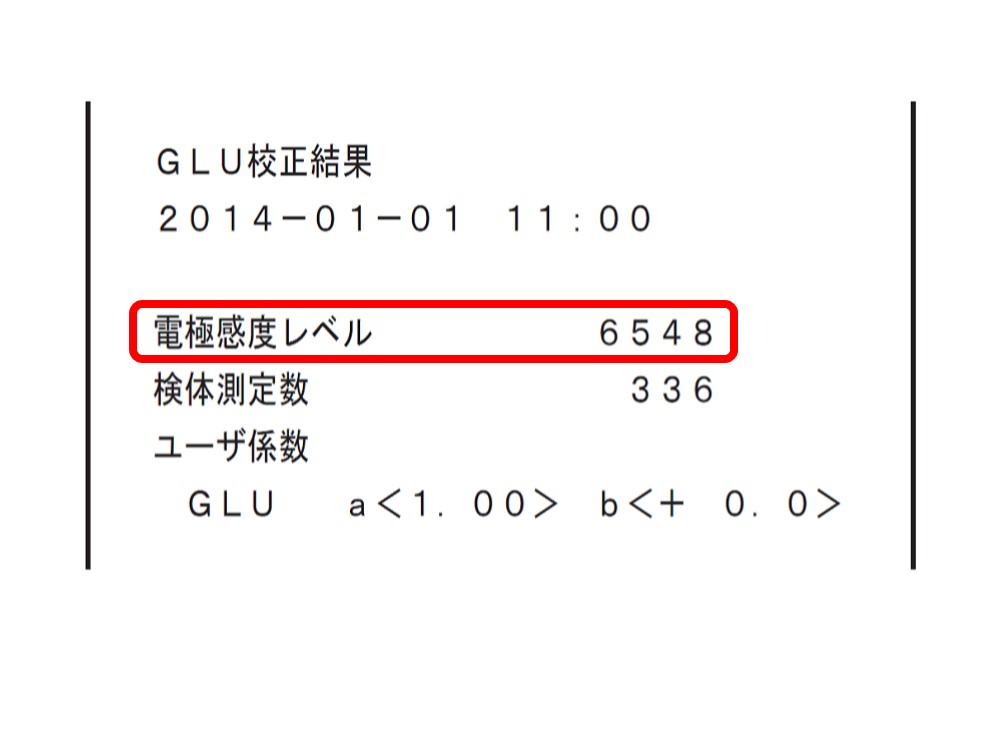

ステップ2 — GLU校正結果の印字から、電極感度レベルが1500未満であればGODカートリッジを交換します

チェックポイント

ノズルとノズル洗浄ブロックの確認

STEP.1 ノズルを移動させる

ステップ1 — 【待機画面】で【メニュー】を押します

ステップ1 — ［7］を押します

ステップ1 — ［2］を押します

ステップ1 — ［開始］を押します

STEP.2 ノズルの固定を確認する

ステップ2 — フロントカバーを開けます

ステップ2 — ピアスノズル固定ねじに緩みがないか確認し、増し締めします

STEP.3 ノズル洗浄ブロックからの液漏れを確認する

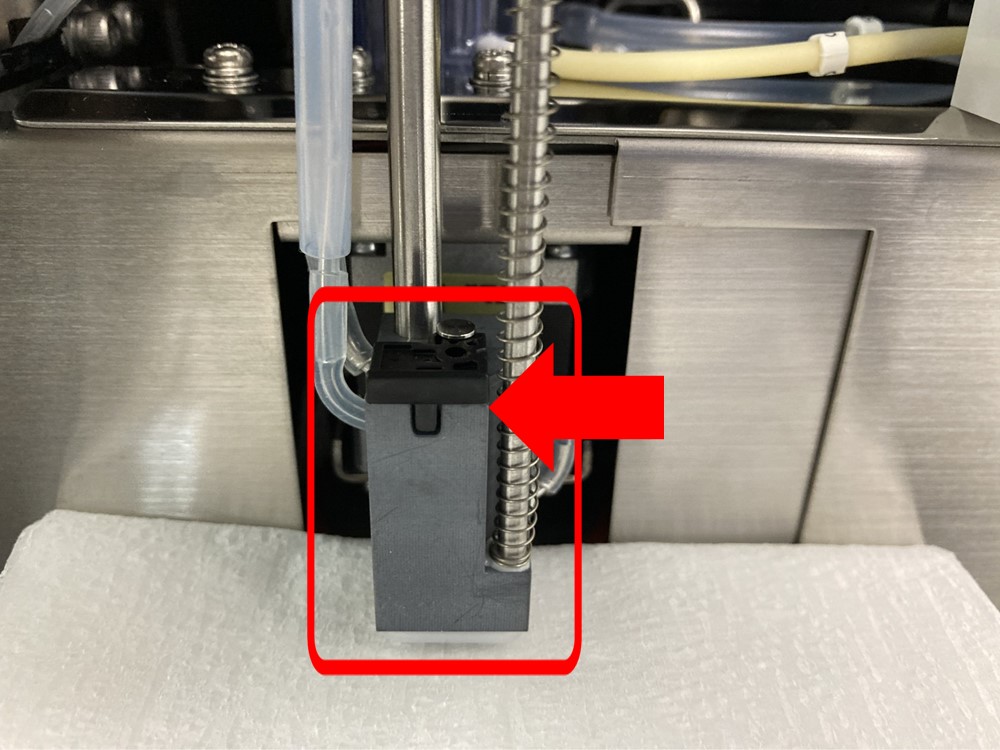

ステップ3 — ノズル洗浄ブロックの液漏れを確認します。液漏れ、汚れがあれば拭き取ります。ノズル洗浄ブロックから液漏れがあった場合はSTEP4へ進みます

STEP.4 ピアスノズルの交換と洗浄ブロックの清掃手順

ステップ4 — 【待機画面】から［メニュー］を押します

ステップ4 — ［7］を押します

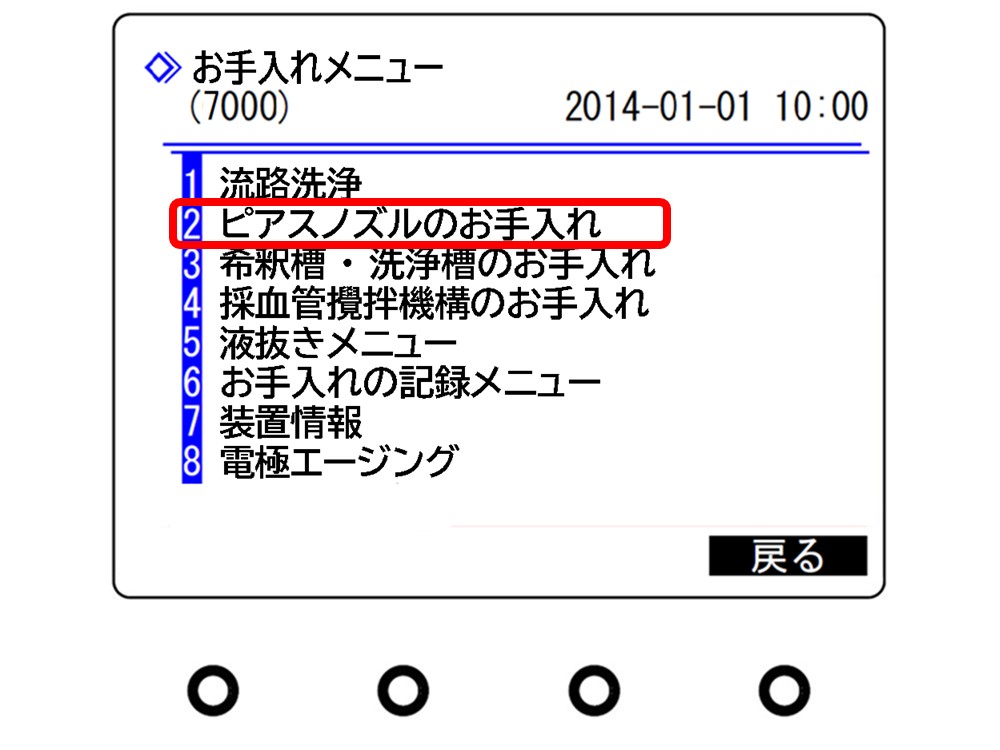

ステップ4 — ［2］を押します

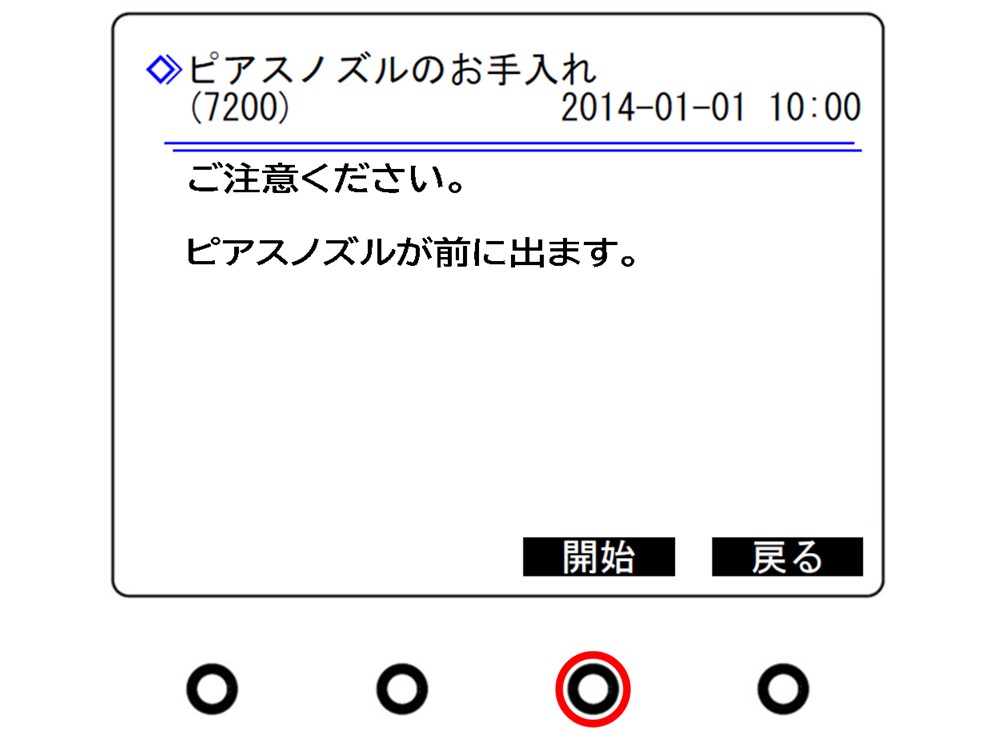

ステップ4 — ［開始］を押します

STEP.5 ピアスノズルを取りはずす

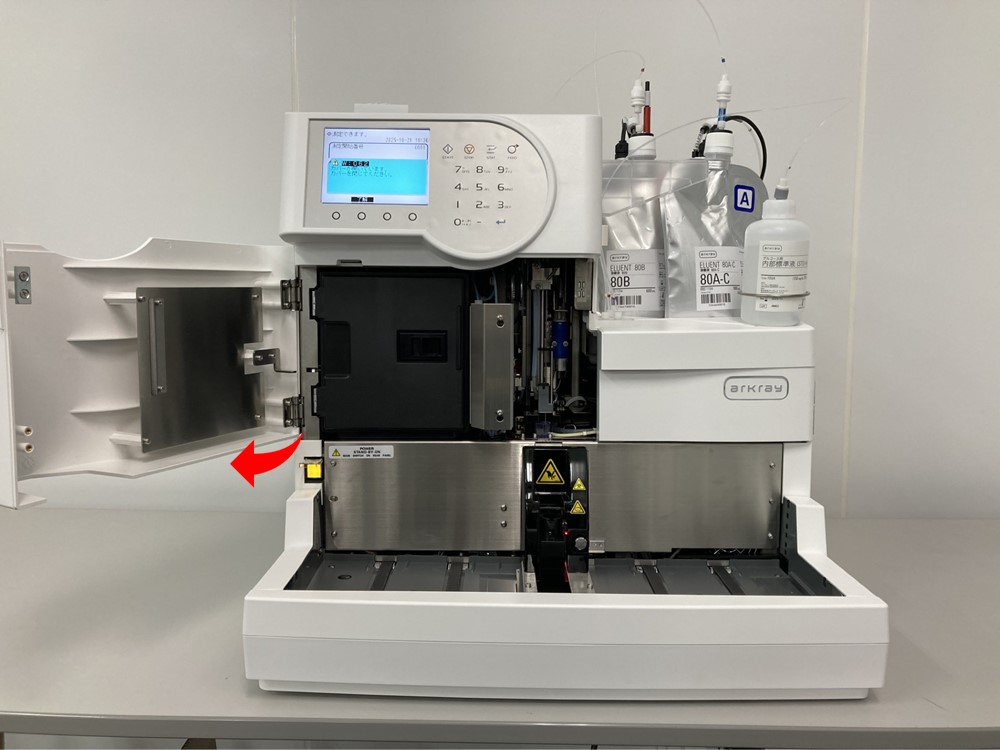

ステップ5 — フロントカバーを開けます

ステップ5 — ローレットねじを手で緩め、STAT ポートカバーを手前に取り出します

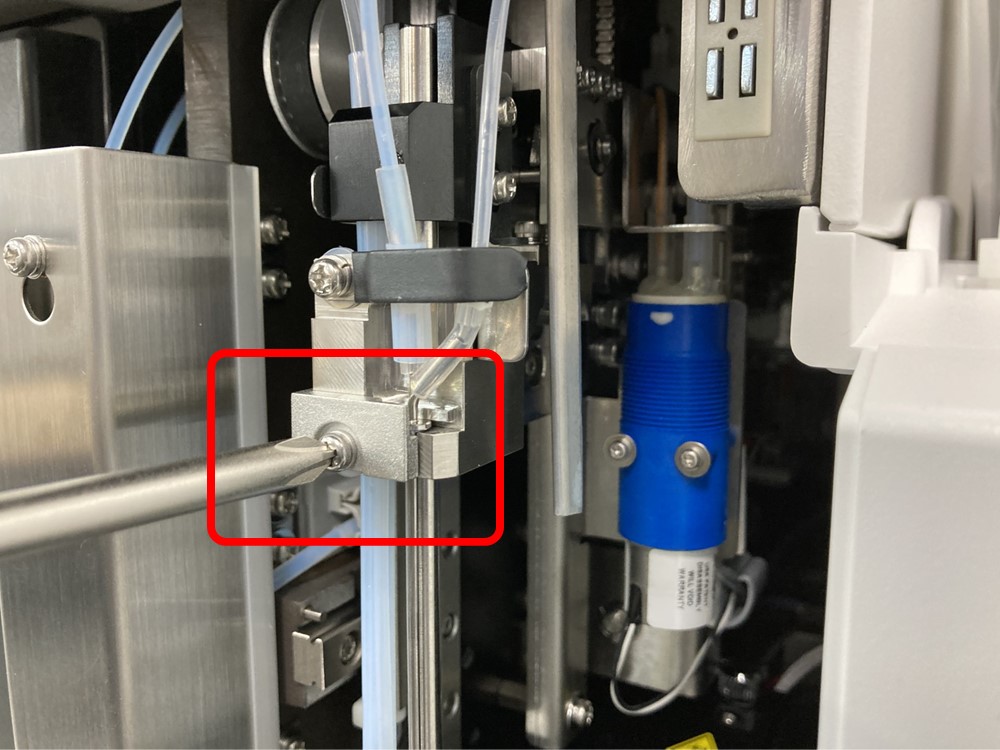

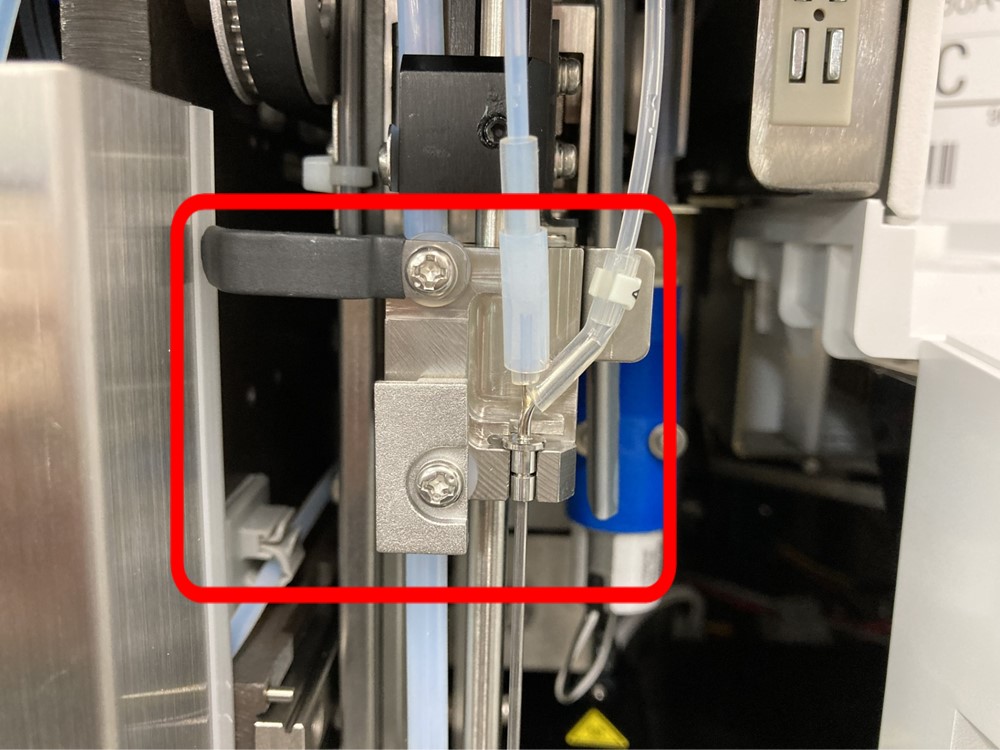

ステップ5 — ピアスノズルが動かないように手で支えながら、ノズル固定部のねじ2点をプラスドライバで少し緩めます（完全には外さないでください）
・上側のチューブを押さえている黒い金具を図のように左に移動します
・下側のノズルを固定している銀色の金具を図のように左に移動します

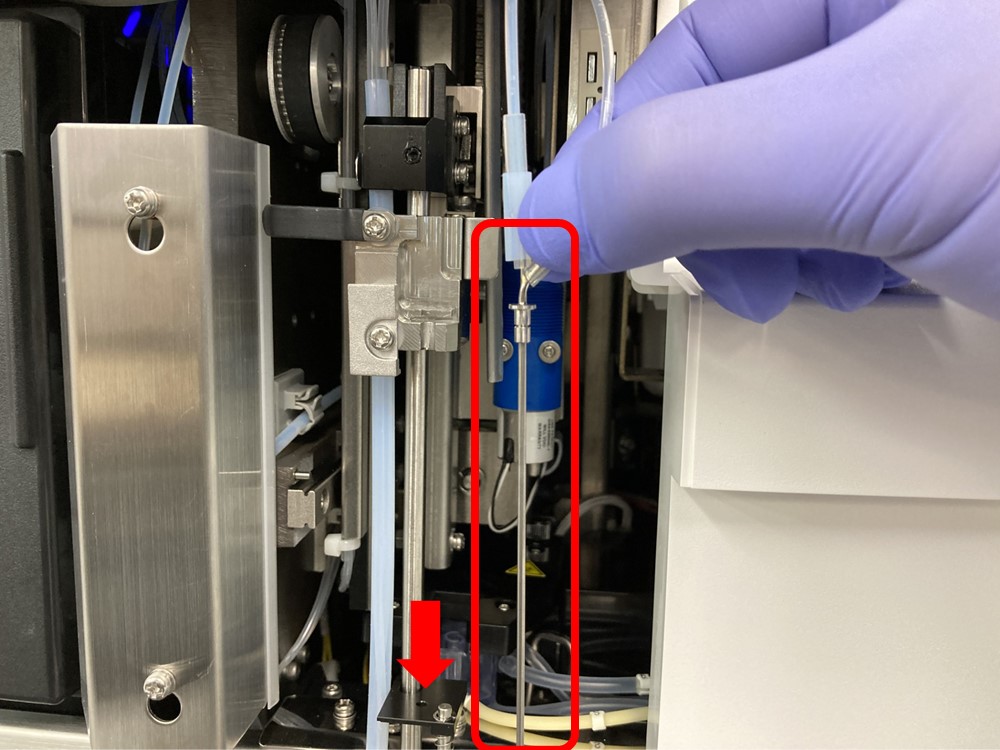

ステップ5 — 片方の手でノズルガイド（黒い板）を止まるところまで押し下げたまま、もう片方の手でピアスノズルを引き上げて、手前に取り出します

STEP.6 ノズル洗浄ブロックを清掃する

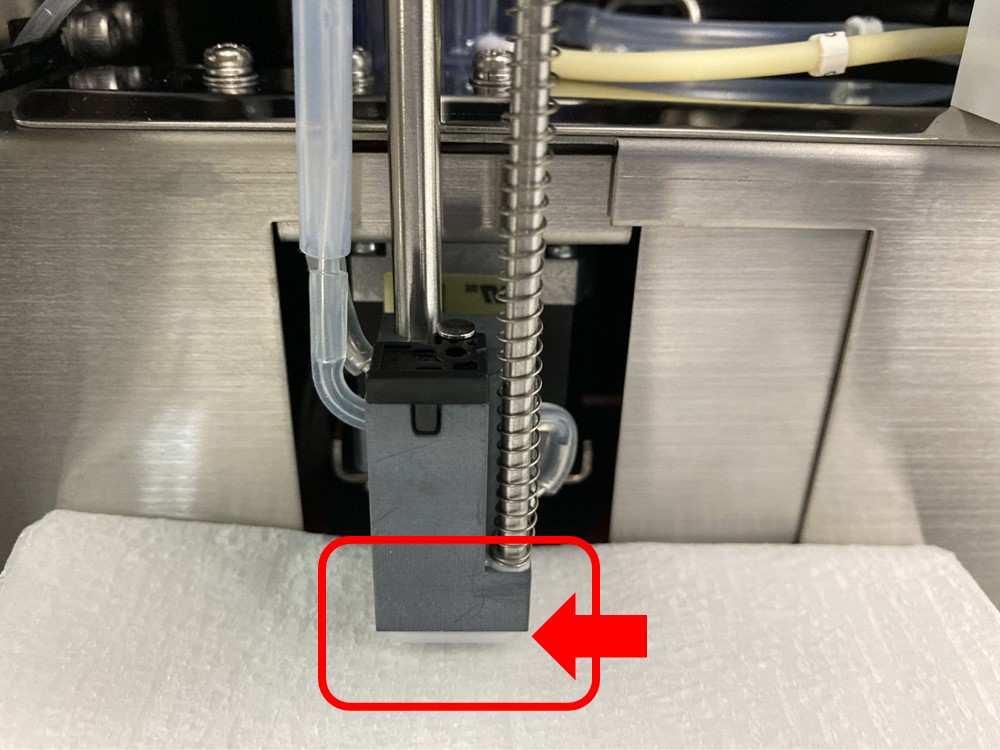

ステップ6 — ノズル洗浄ブロックの底面の汚れを拭き取ります。精製水をしみこませた綿棒またはガーゼを使用します

STEP.7 Oリングを交換する

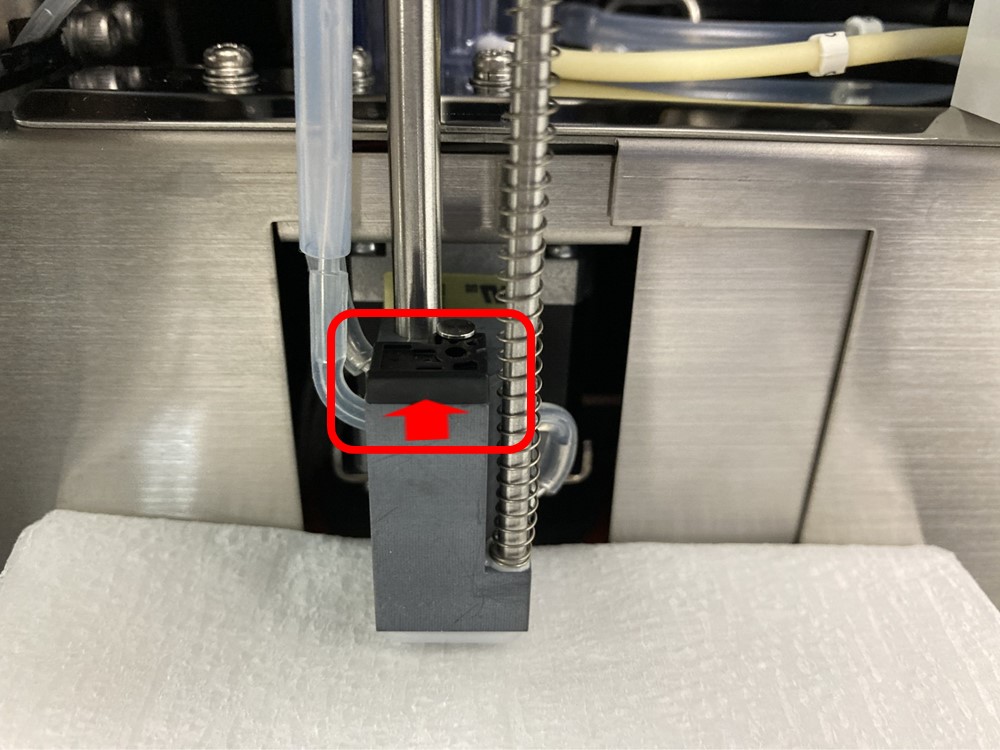

ステップ7 — 黒いカバープレートの手前側のつまみをゆっくりと手前に引き出し、取り外します

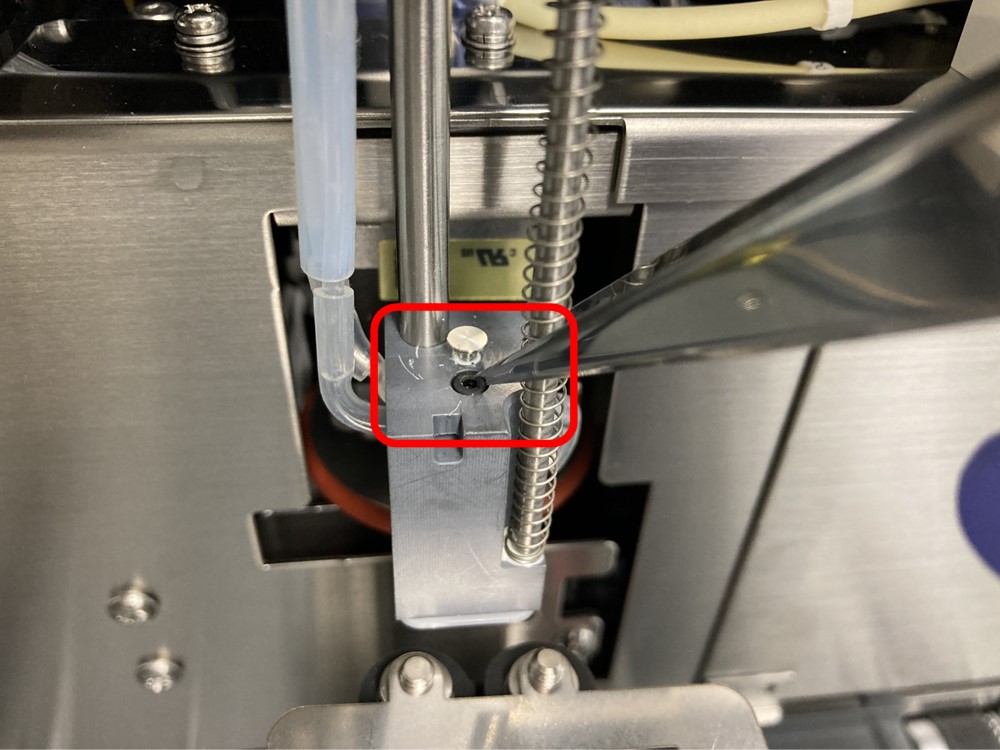

ステップ7 — ピンセットを使ってOリングを取り出します。精製水を染み込ませた綿棒を使用し、Oリングが入っていた溝の汚れを清掃します

ステップ7 — ピンセットを使って新しいOリングをセットします。
※Oリングが斜めになったり、浮いたりしないよう注意してください

ステップ7 — カバープレートを奥までしっかり押し込みます

STEP.8 ピアスノズルを取り付ける

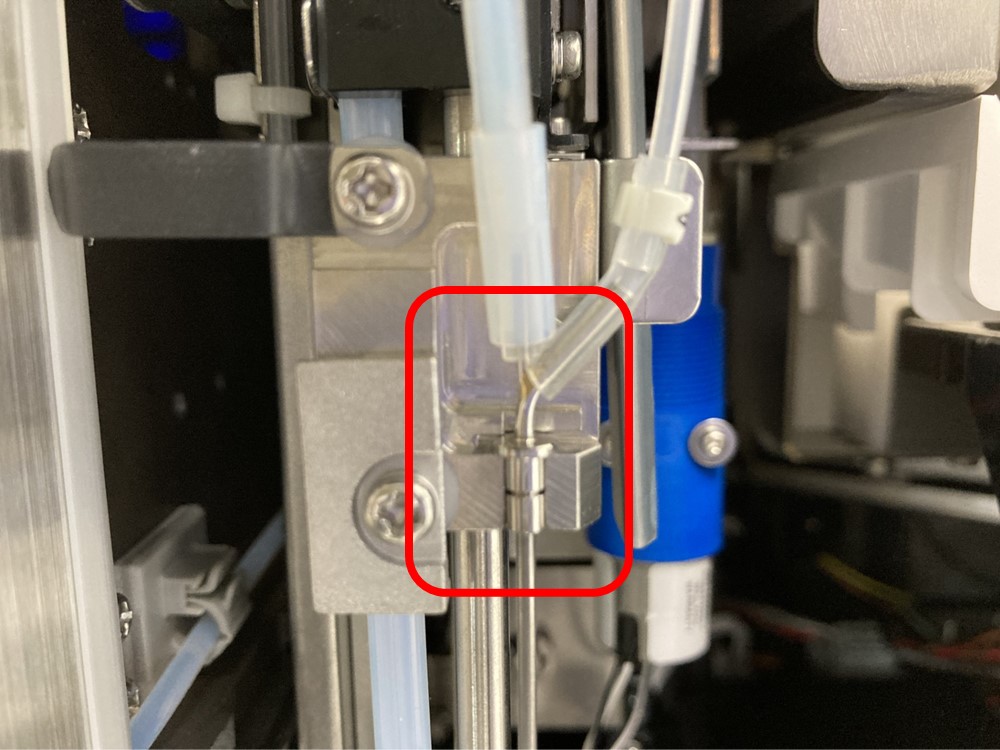

ステップ8 — 黒いノズルガイドを止まるところまで押し下げたまま、ピアスノズルの先端からノズルガイドとノズル洗浄ブロックにある穴に通します。ピアスノズル上部の凸部をノズルホルダの凹部にはめ込みます

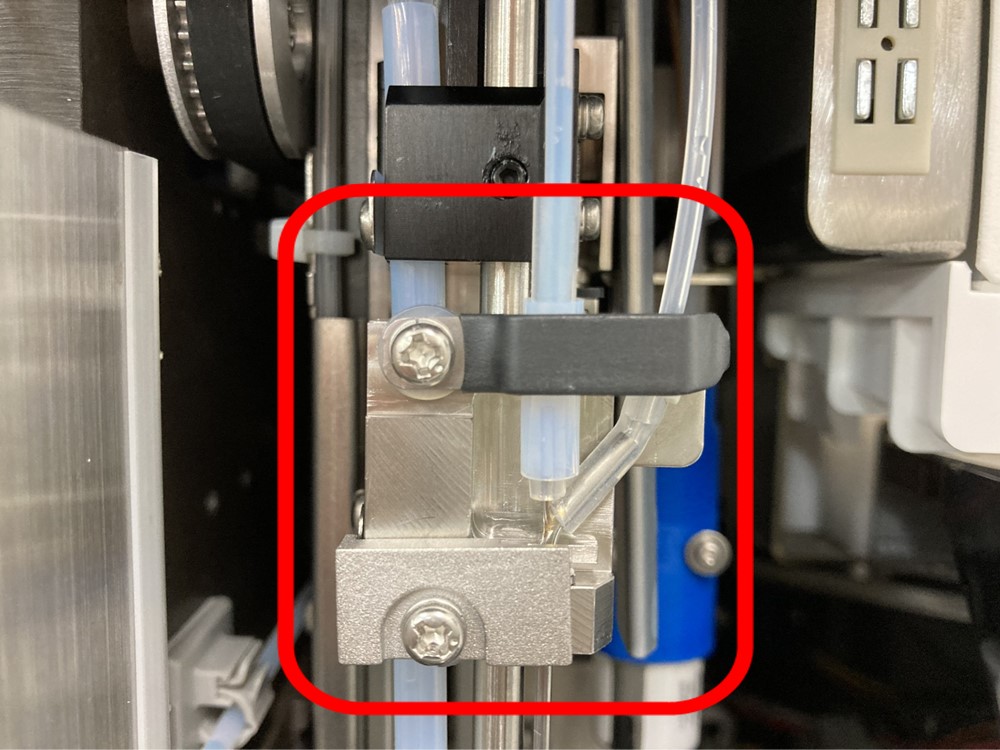

ステップ8 — まず銀色のノズル固定部を元に戻しねじを締めます。次に黒い金具を元に戻しねじを締めます。黒い金具は2本のノズルチューブを内側に入れた状態にします

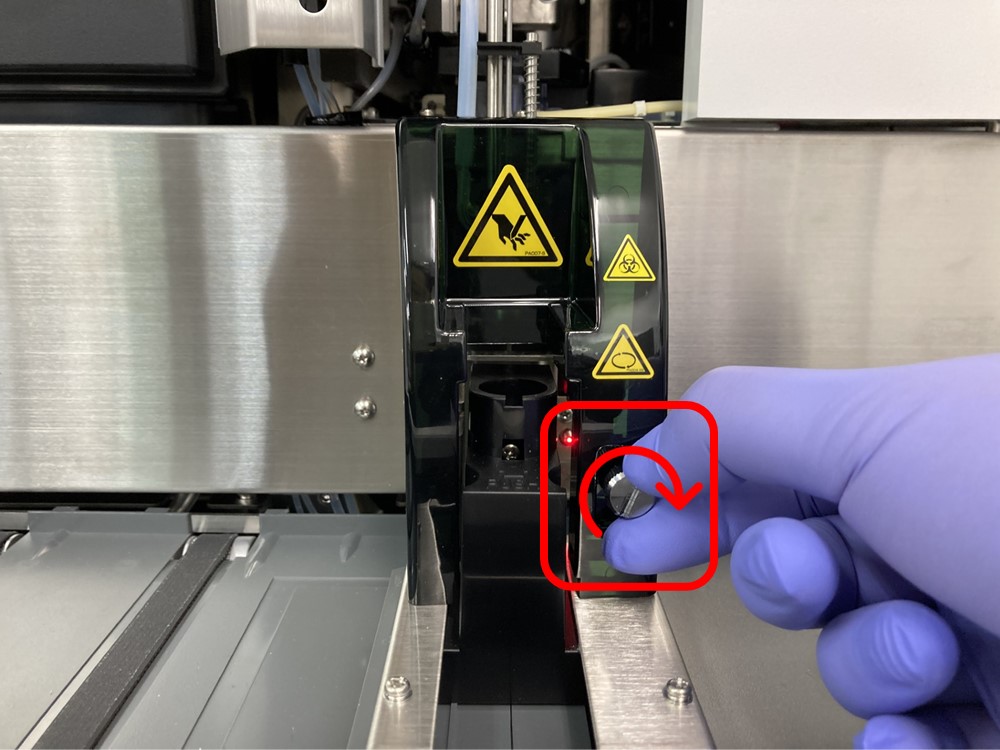

ステップ8 — STATポートカバーを元に戻し、ローレットねじを手で締めます

STEP.9 お手入れを完了する

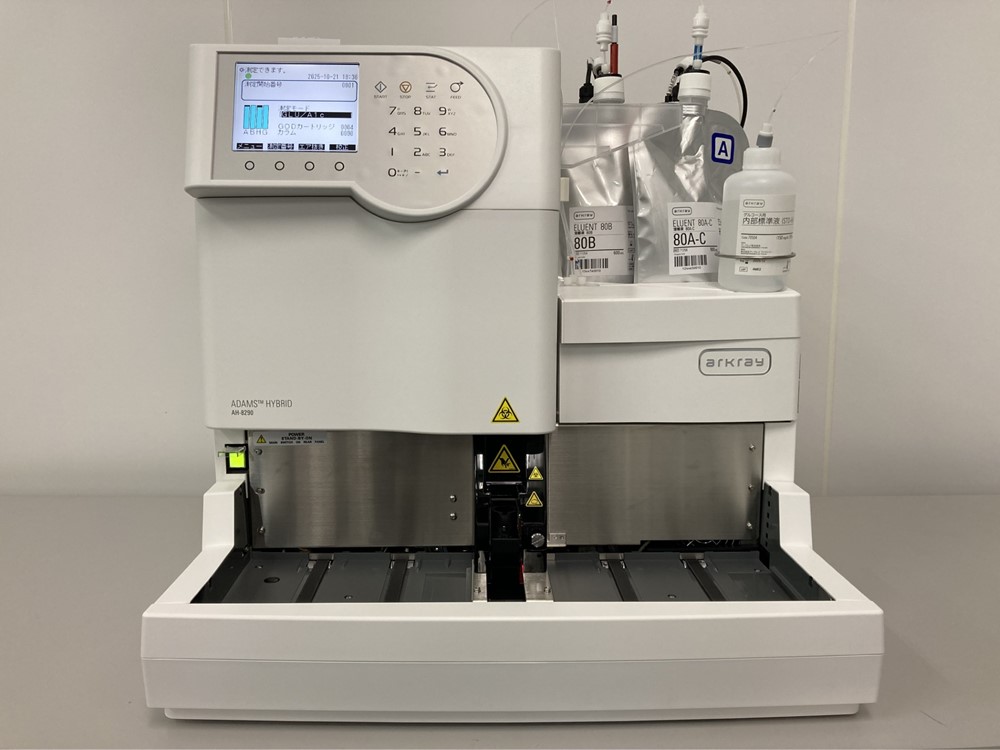

ステップ9 — 正面のメンテナンスカバー、フロントカバーの順に閉じます

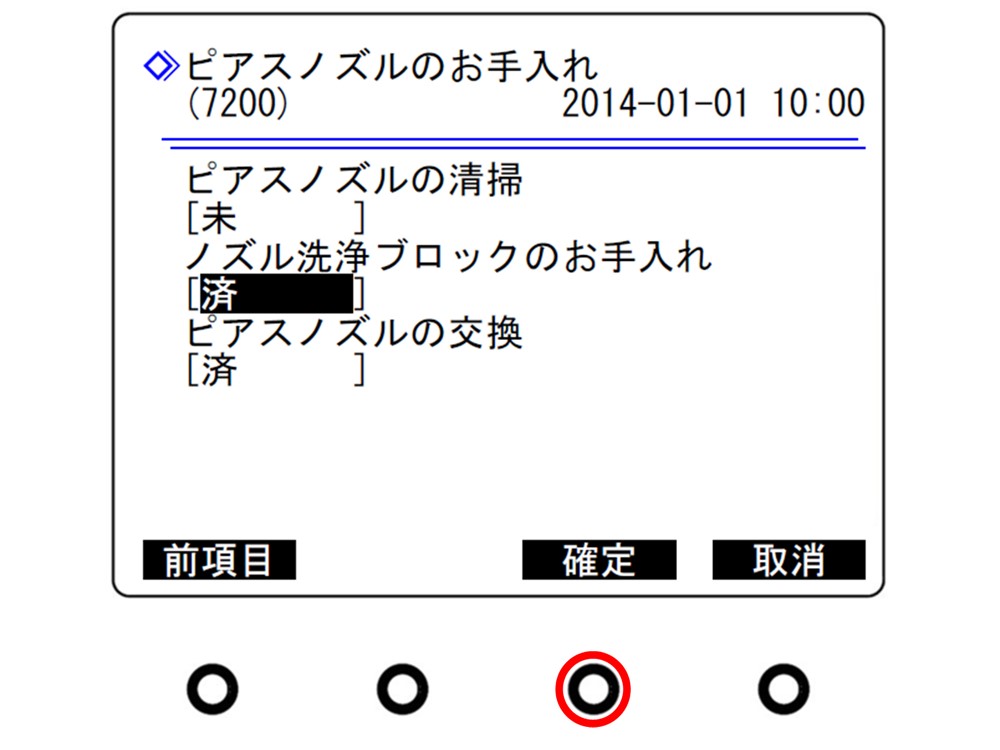

ステップ9 — 【ノズル洗浄ブロックのお手入れ】の【未】を［－］キーを押して【済】に変更します。その後確定を押します

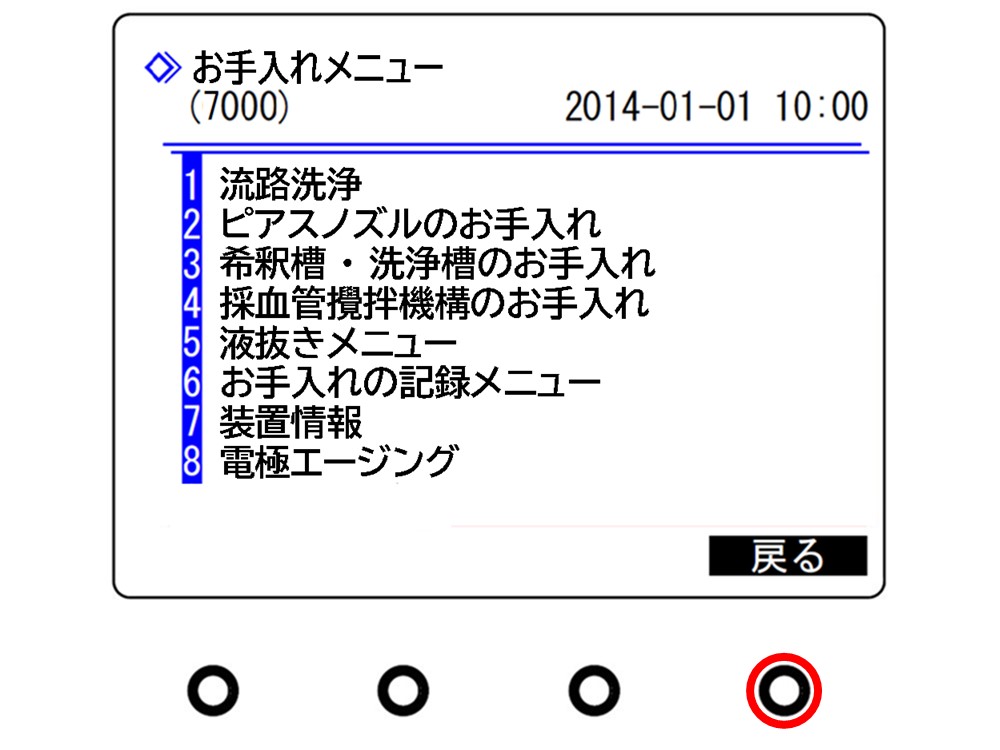

ステップ9 — ［戻る］を2回押して【待機画面】に戻ります

管理番号：AIC251101-14A
