T353

ドレイン流路異常

感染を防ぐために保護手袋をつけてください

作業時間10-30分

難易度★★☆

希釈槽の廃液が排出できないため発生しました。［了解］を押す前に次のポイントをご確認ください

チェックポイント

チェックポイント

試薬残量の確認（溶血洗浄液80H）

STEP.1 溶血洗浄液80Hボトルを確認する

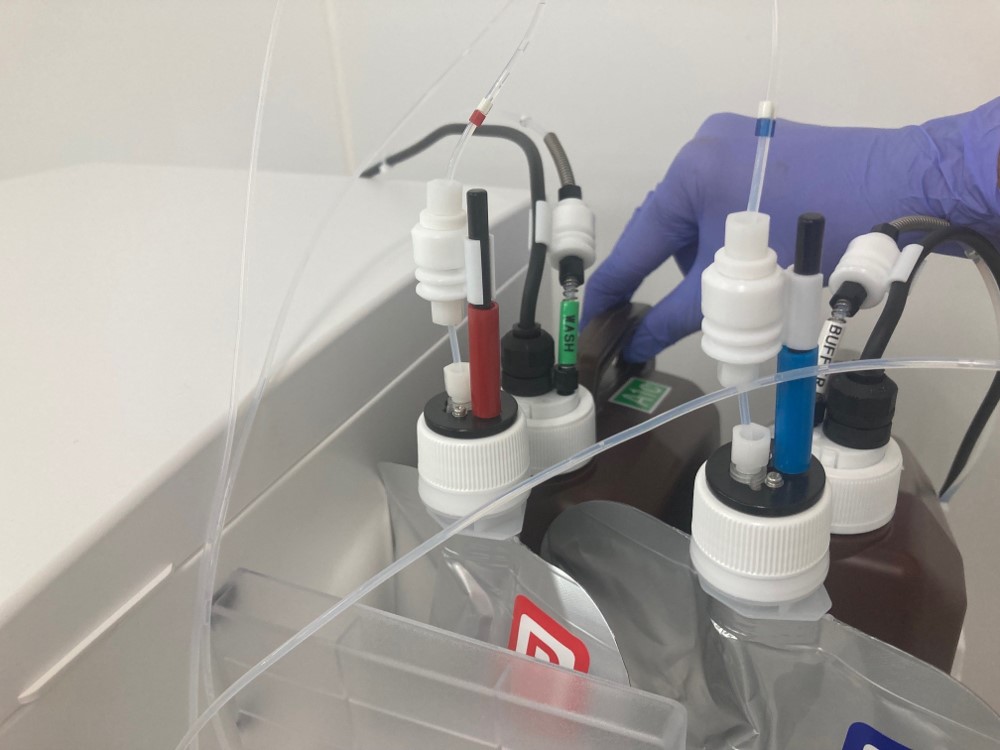

ステップ1 — 溶血洗浄液80Hボトルを持ち上げて液が入っているか確認します

ステップ1 — 白いフィルタホルダ上の黒いねじ（六角）が緩んでいないか確認し、付属のスパナで締め付けます

ステップ1 — 白いフィルタホルダ下の黒いねじ（六角）も同様に確認し、付属のスパナで締め付けます

STEP.2 （試薬が少ない場合）溶血洗浄液80Hを交換する

ステップ2 — 溶血洗浄液80Hが少ない場合は、エラーが表示されたまま溶血洗浄液80Hボトルを交換します

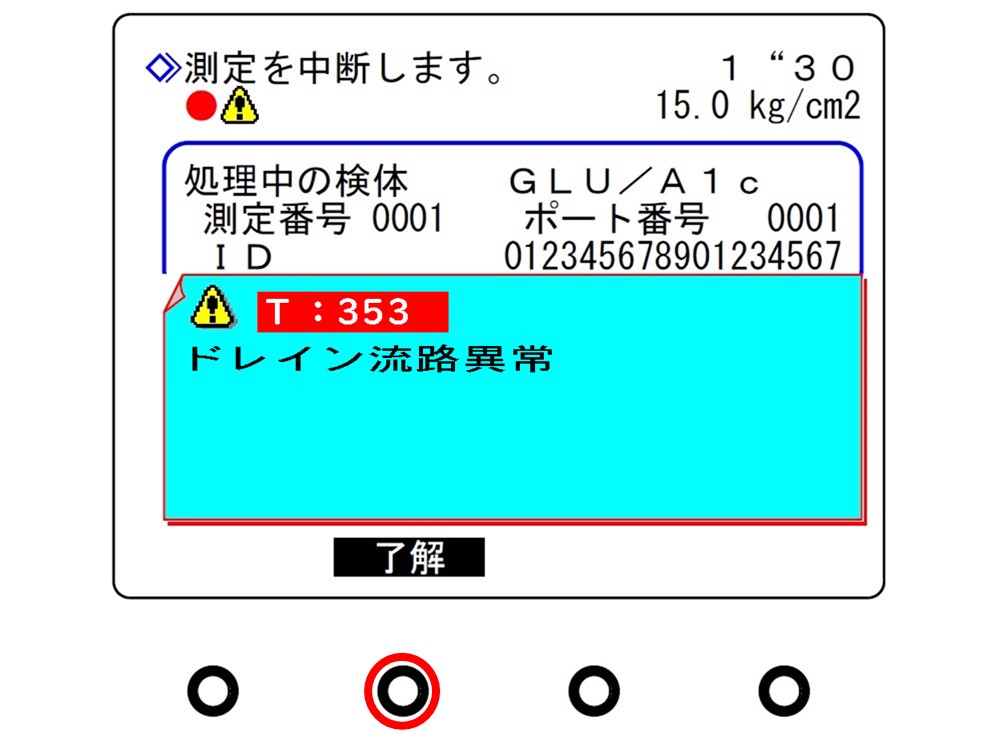

ステップ2 — 交換後［了解］を押して復帰処理を行います。待機画面に戻ったら、試薬交換メニューにて交換操作を実施します。エラーが再発する場合はチェックポイント2へ進みます

チェックポイント

希釈槽の確認

STEP.1 フロントカバーを開ける

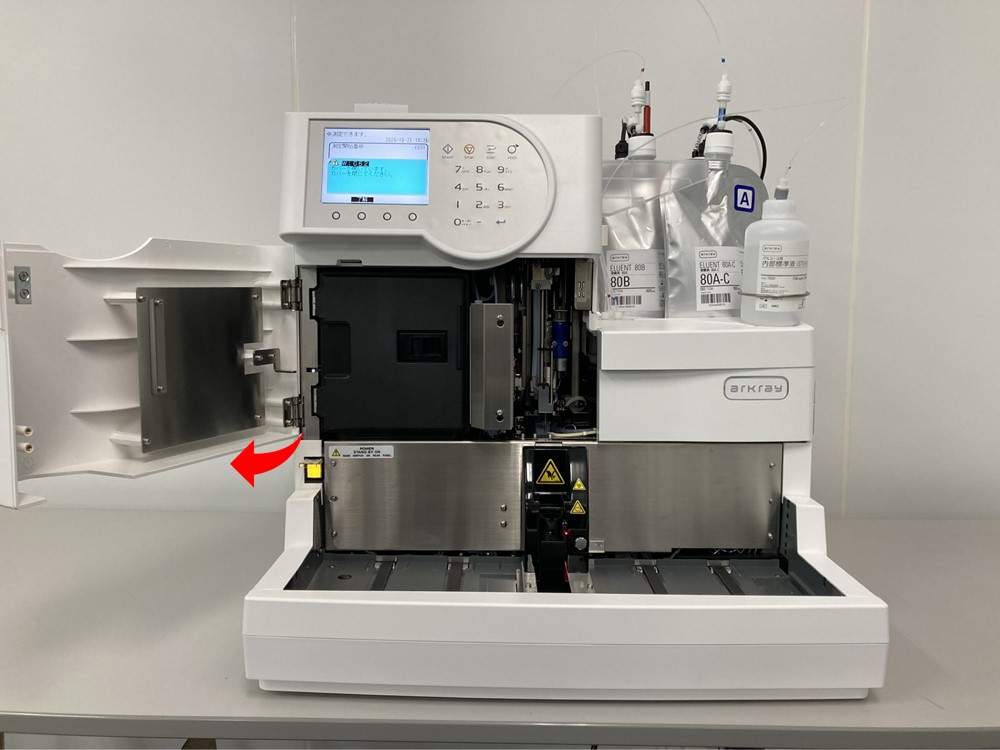

ステップ1 — トラブルが表示されたまま、フロントカバーを開けます

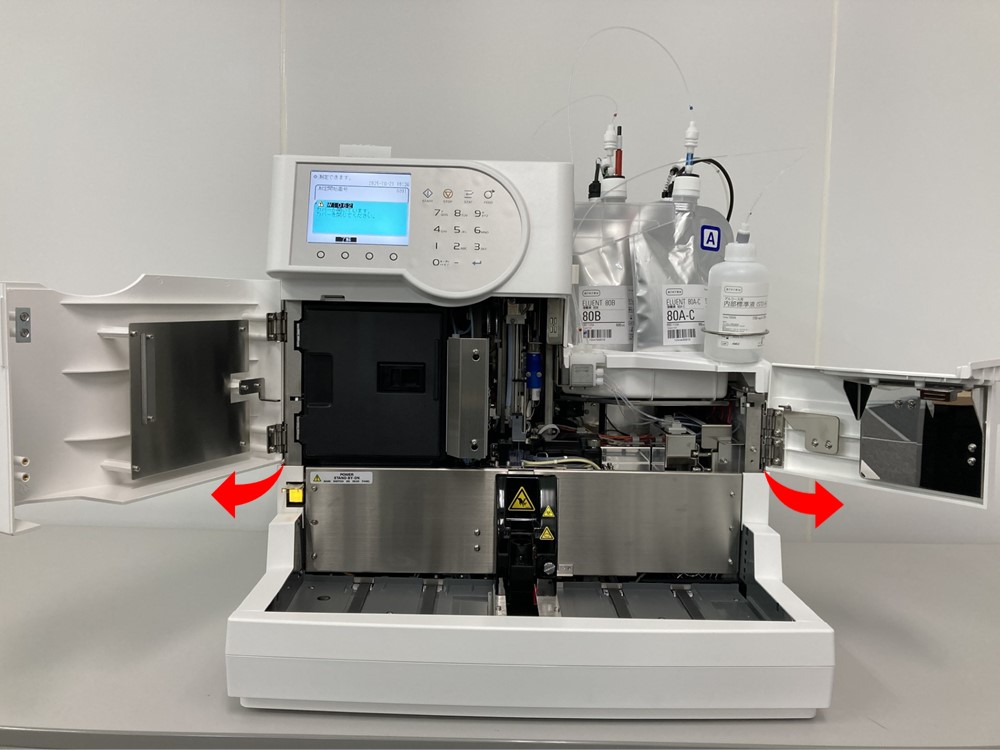

ステップ1 — メンテナンスカバーを開けます

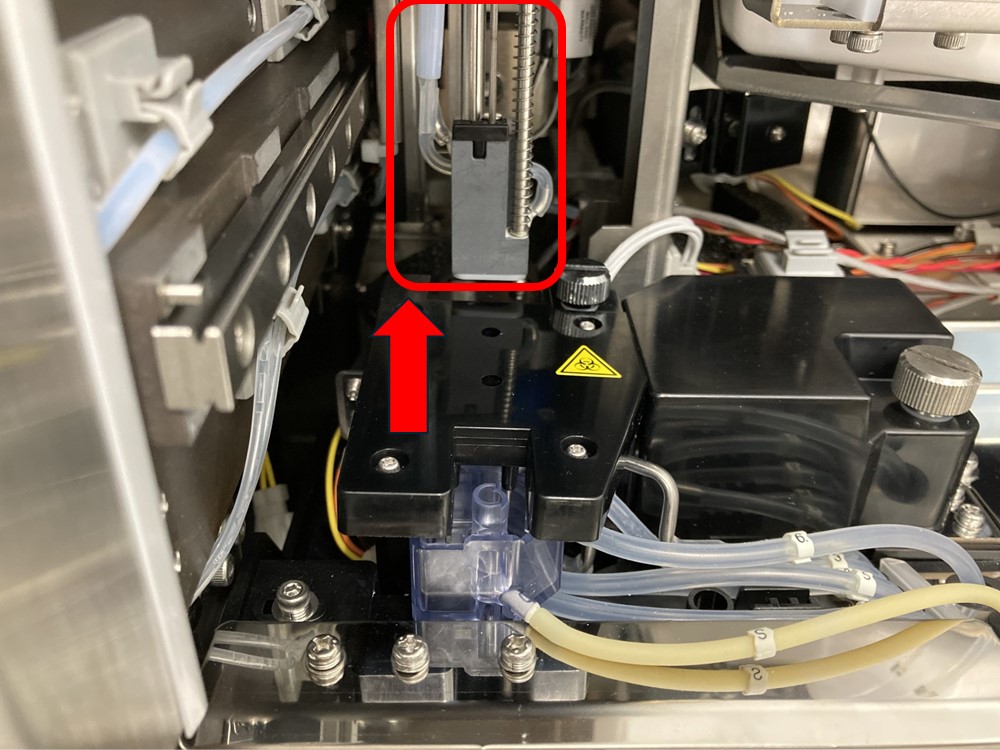

ステップ1 — 清掃しやすいようにピアスノズルが後ろに移動しています

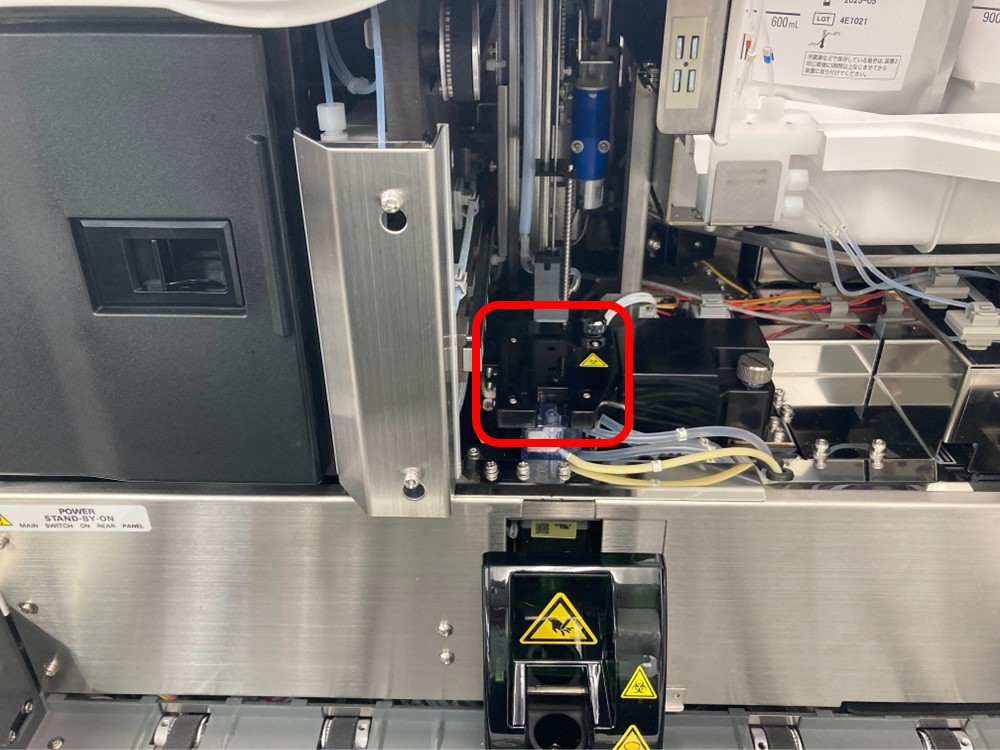

ステップ1 — 赤枠の希釈槽をSTEP2の手順に沿って確認します

STEP.2 希釈槽カバーの濡れを確認する

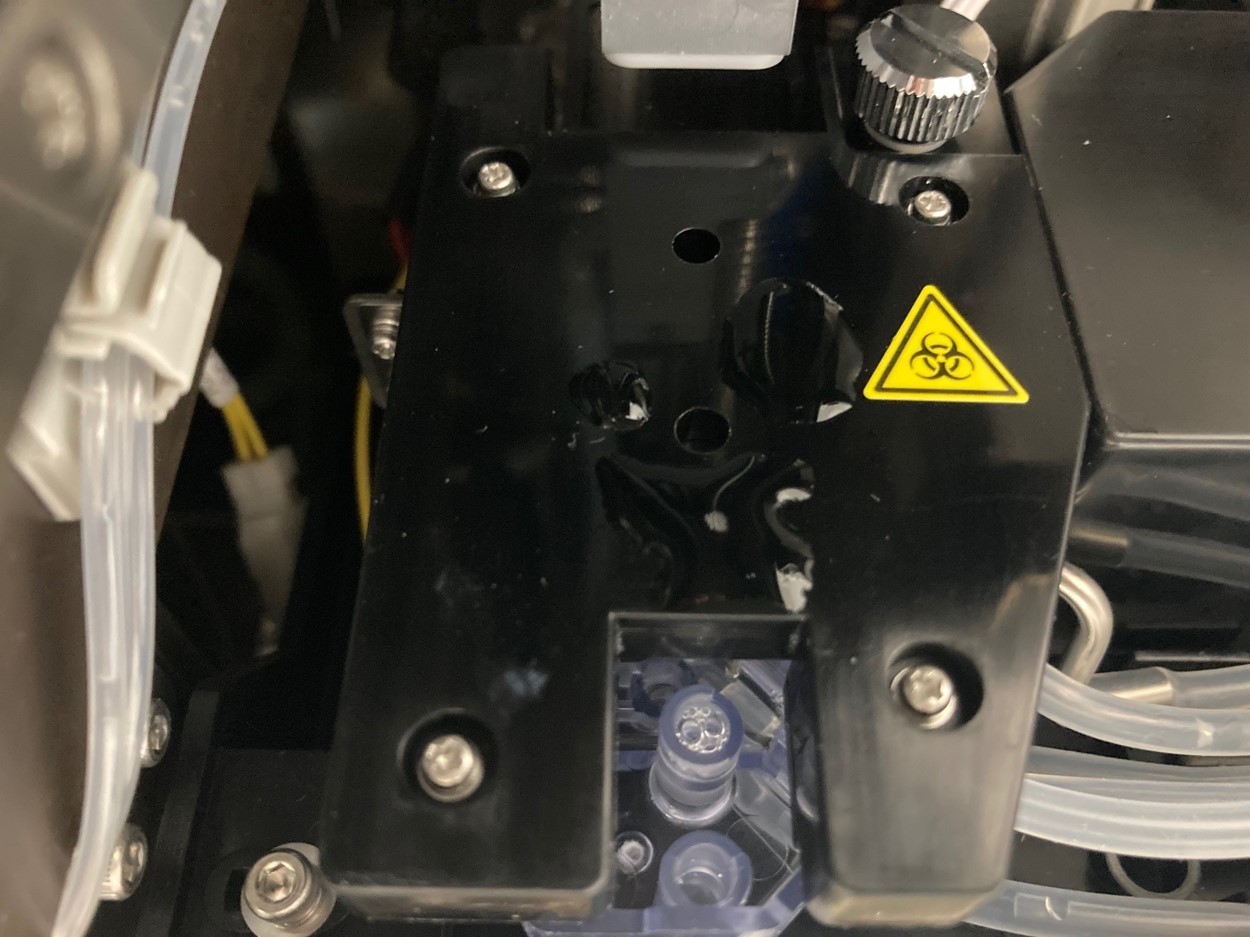

ステップ2 — 悪い状態(液濡れあり)
拭き取ります

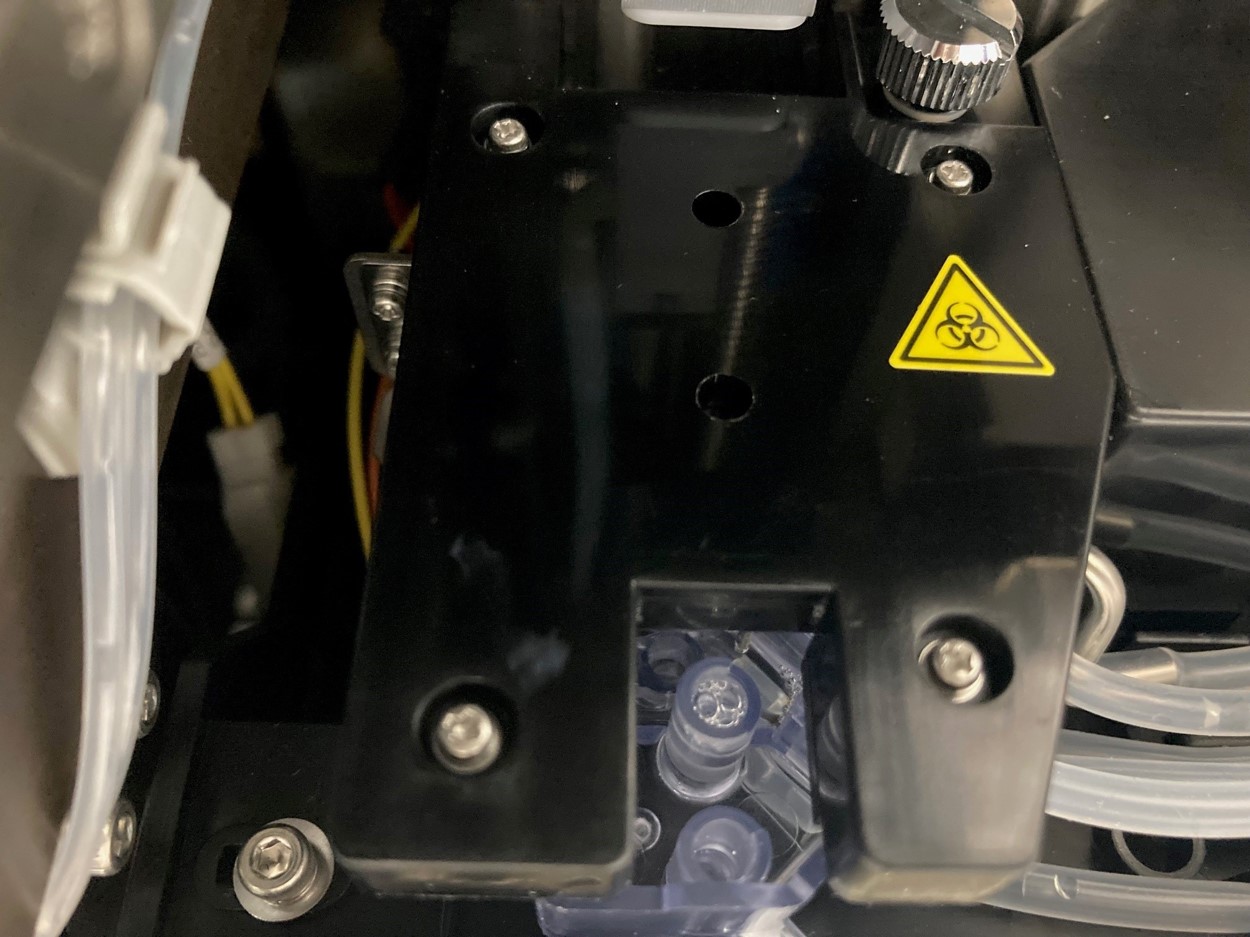

ステップ2 — 良い状態(液濡れなし)

STEP.3 希釈槽カバー裏側と希釈槽の濡れを確認する

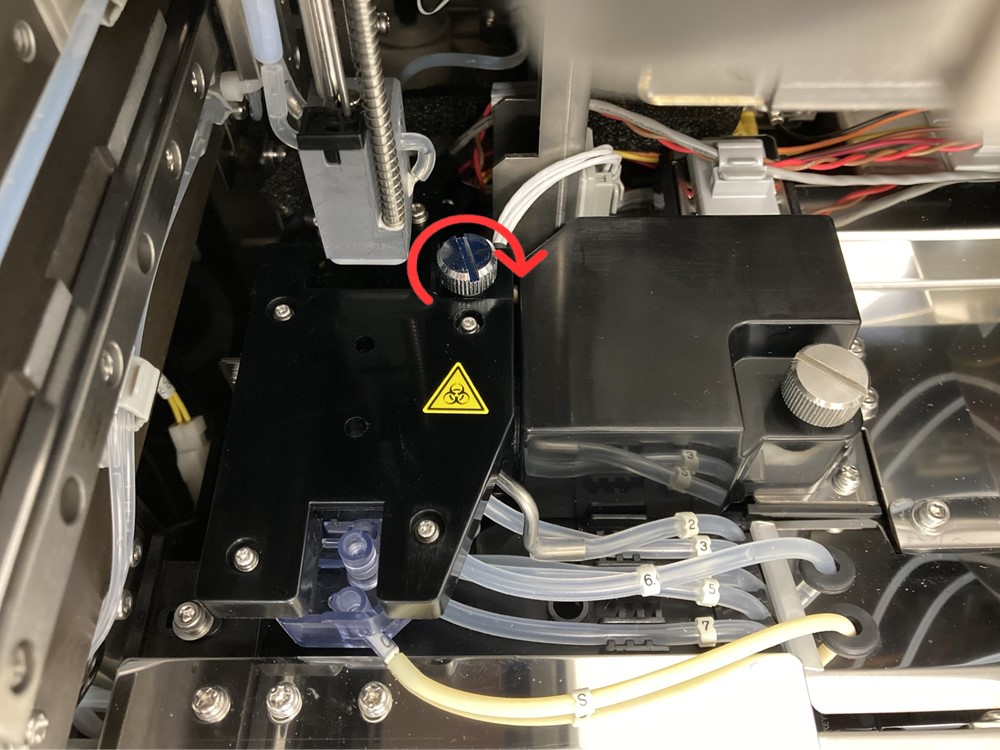

ステップ3 — ローレットねじを手で緩めて持ち上げ、希釈槽カバーを外します

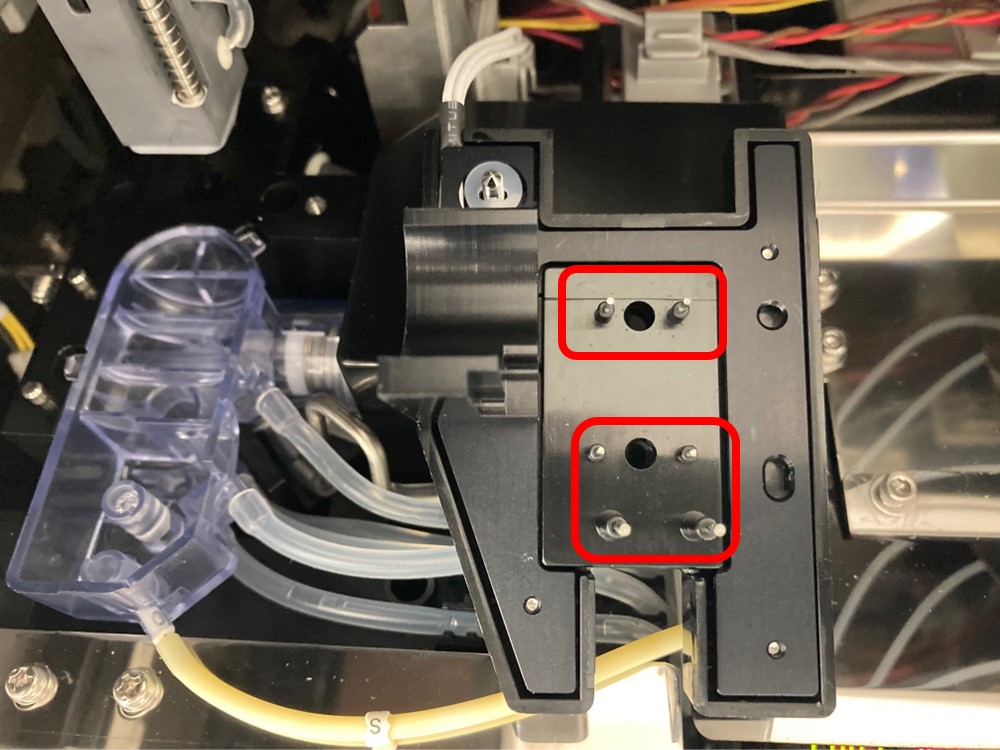

ステップ3 — 希釈槽カバーを裏返して6本のピンや周辺を精製水で湿らせたガーゼ等で清掃します。その後、から拭きし水分が残らないように丁寧に拭き取ります
※センサーのピンを指で押したり、力を加えないでください。折れたり曲がったりすると装置が正常に動作しなくなります

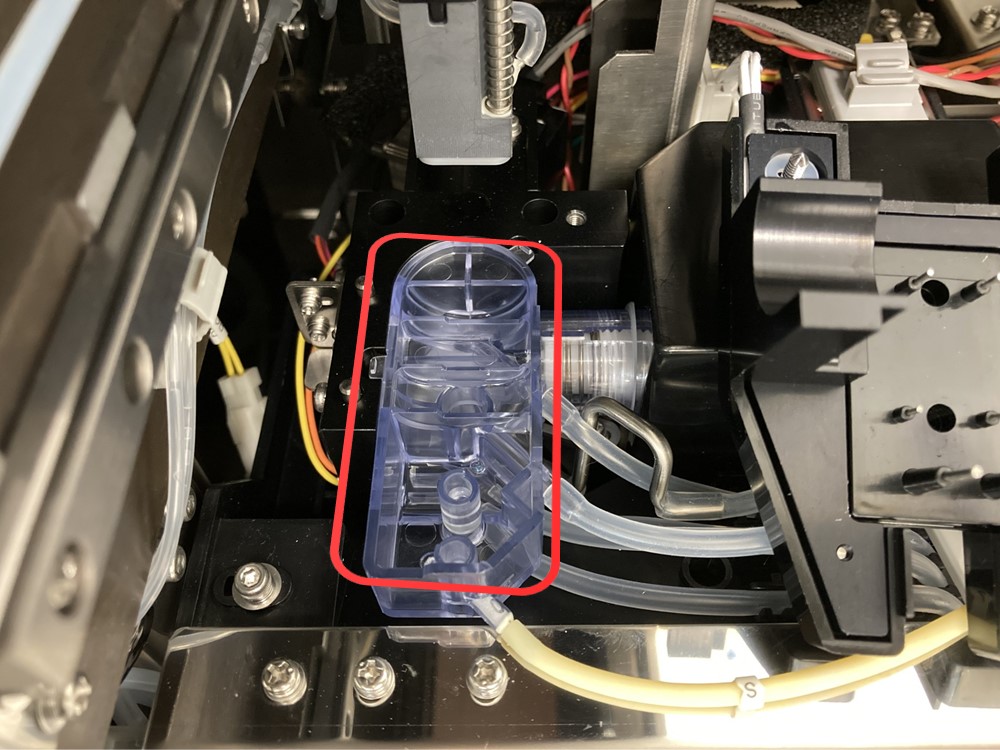

ステップ3 — 希釈槽を精製水で湿らせた綿棒等で清掃します

ステップ3 — 希釈槽カバーを元に戻し、ローレットねじを手で締めます

STEP.4 エラーを解除する

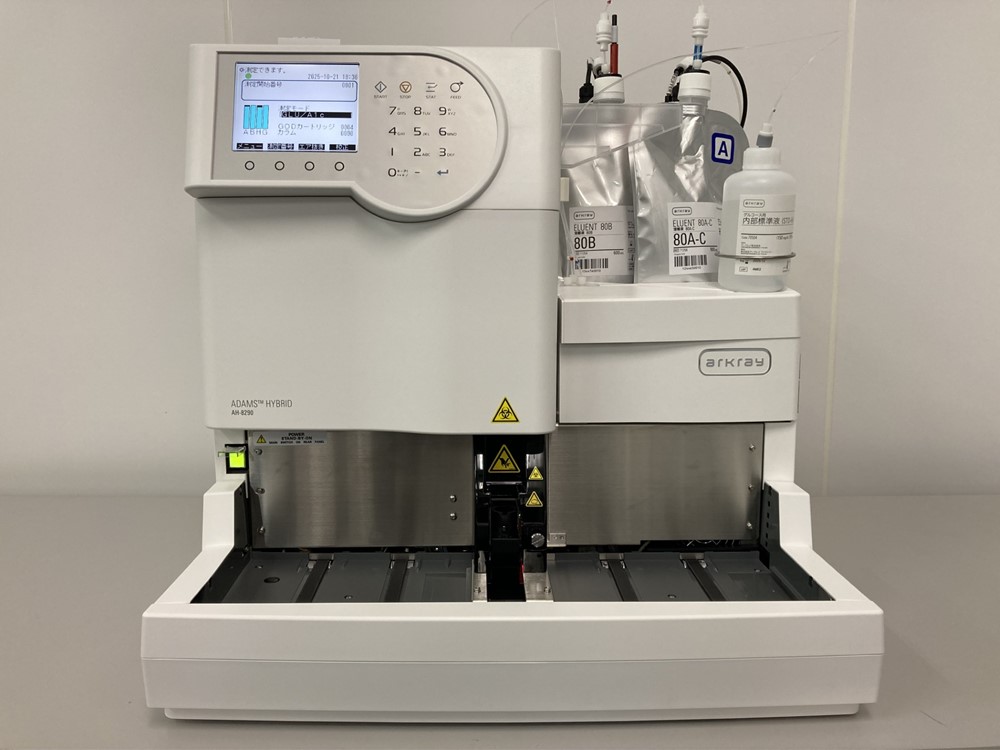

ステップ4 — フロントカバーとメンテナンスカバーを閉めます

ステップ4 — ［了解］を押します。エラーが再発する場合はチェックポイント3へ進みます

チェックポイント

ドレイン用ピンチバルブチューブの取り付け確認

STEP.1 サイドカバーを開ける

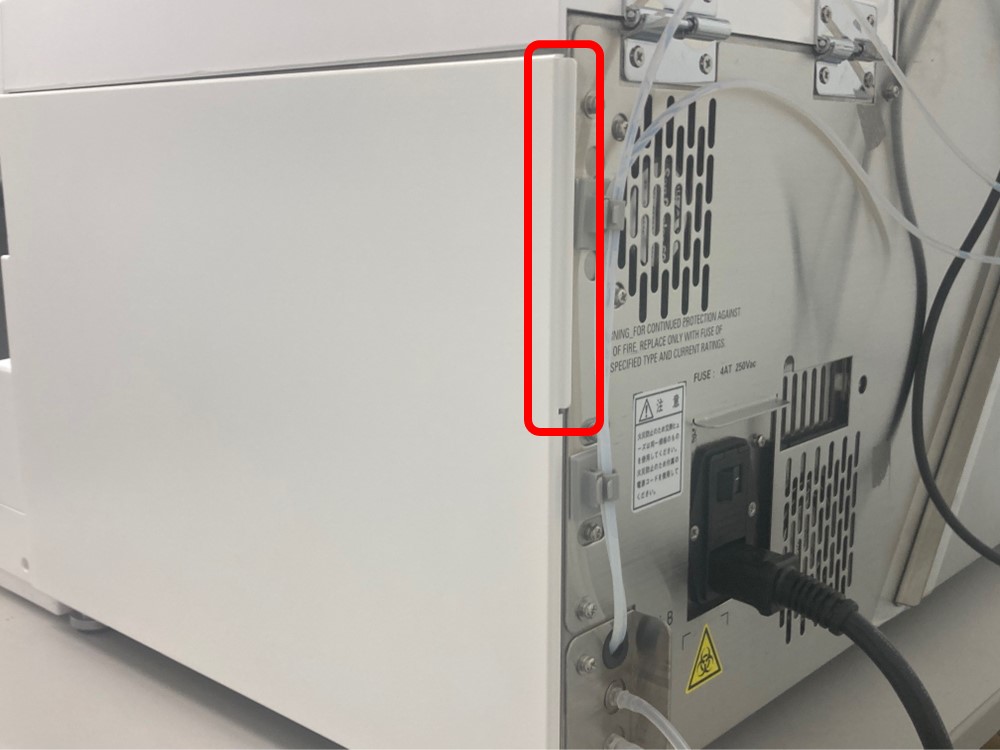

ステップ1 — 装置右側面のサイドカバー奥の赤枠に指をかけます

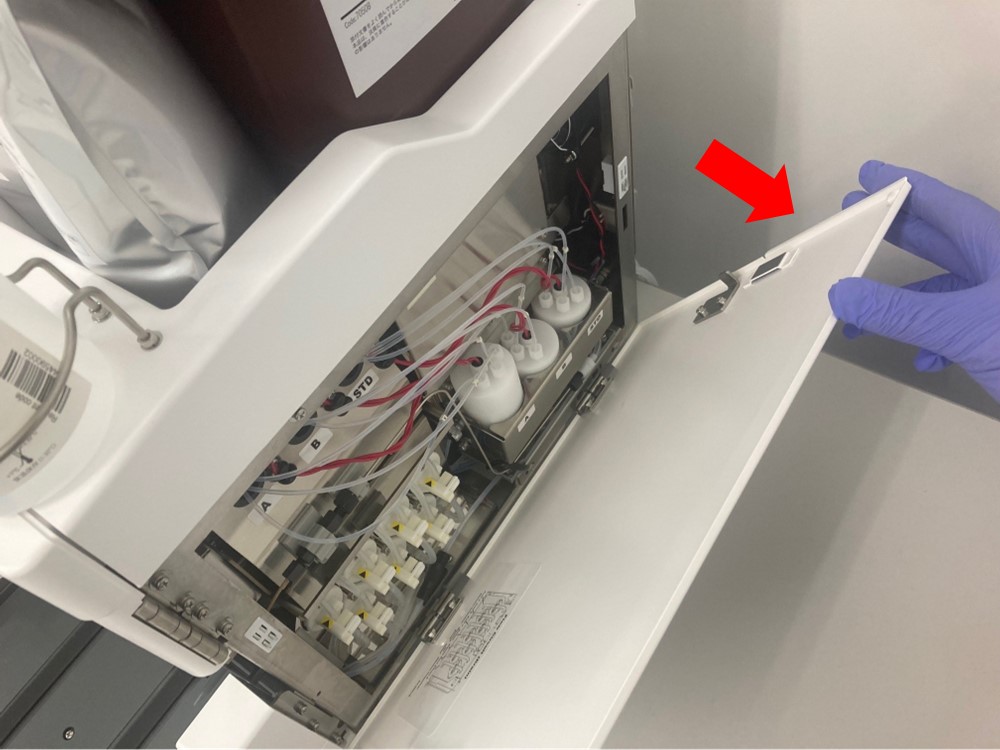

ステップ1 — サイドカバー奥に指をかけたまま右側へ倒します

STEP.2 チューブの取り付けを確認する

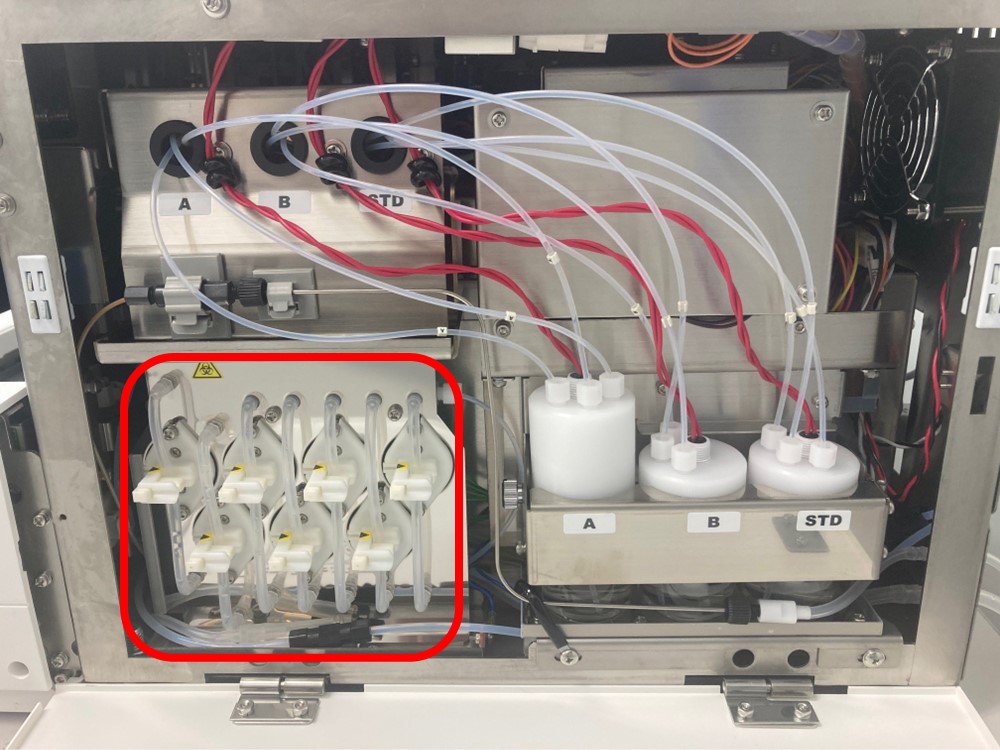

ステップ2 — チューブがフックから外れていないか確認します。奥側の「▶」印のあるフックにチューブを挟み込みます

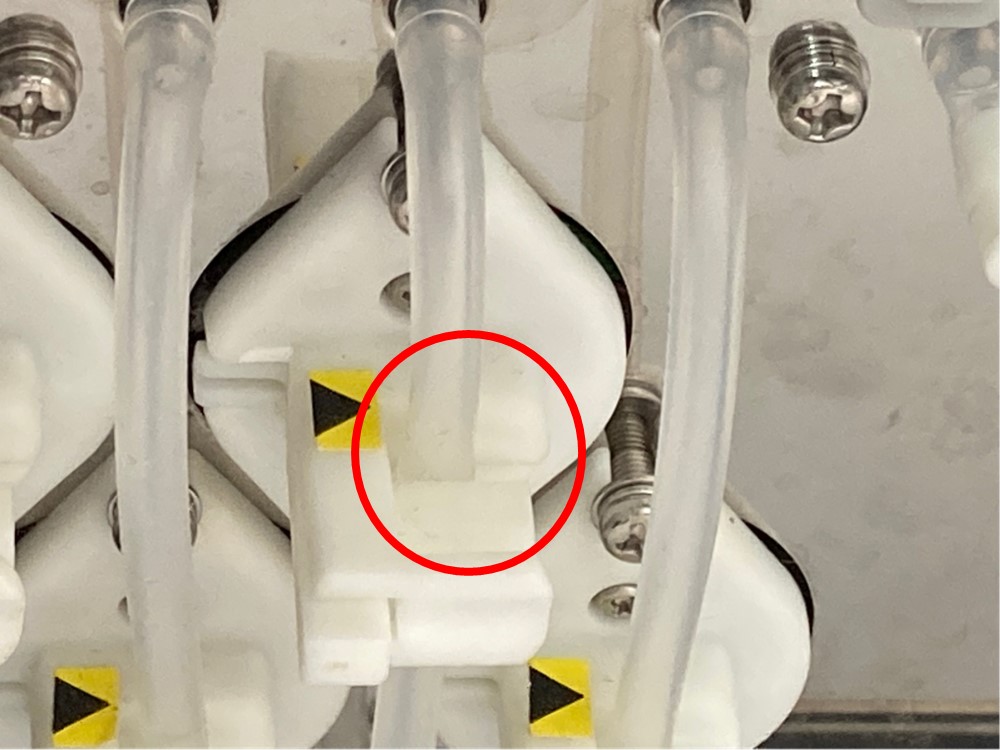

ステップ2 — 良い例

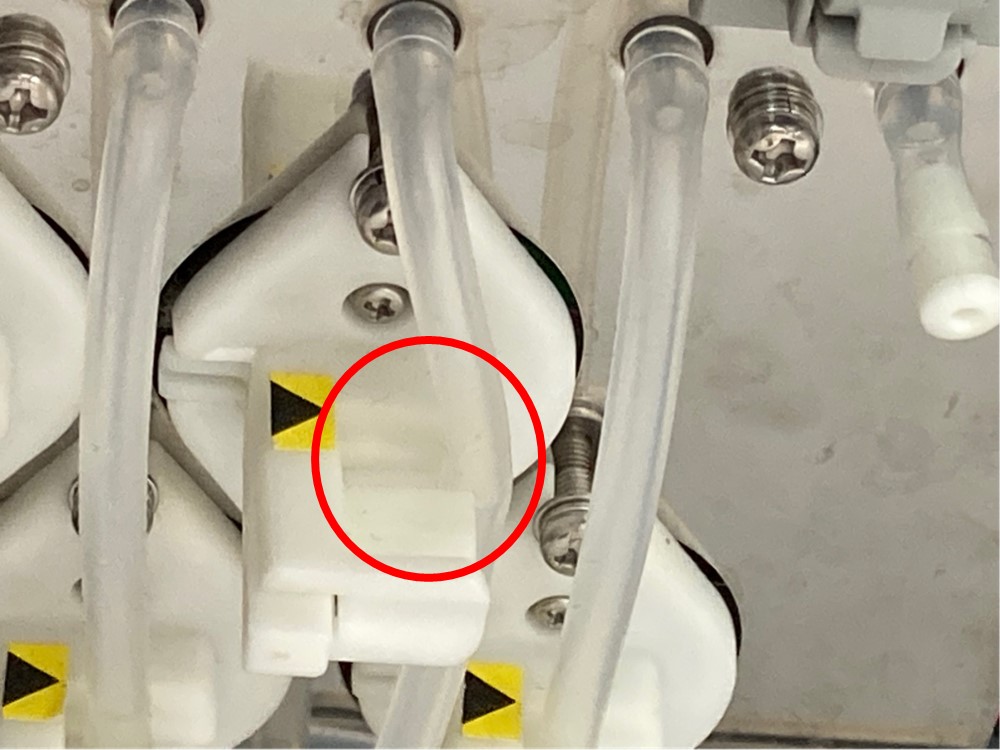

ステップ2 — 悪い例

STEP.3 サイドカバーを閉める

ステップ3 — サイドカバーを閉めます

ステップ3 — ［了解］を押します。エラーが再発する場合はアークレイお客様相談室へご連絡ください

管理番号：AIC251101-10A
