W003

試験紙位置ずれ

感染を防ぐために保護手袋をつけてください

作業時間15‐20分

難易度★★☆

試験紙が正しく搬送されず、位置ずれが発生しました

チェックポイント

チェックポイント

移送部の清掃

STEP.1 アーム、トレイを外す

ステップ1 — 電源スイッチをOFFにします

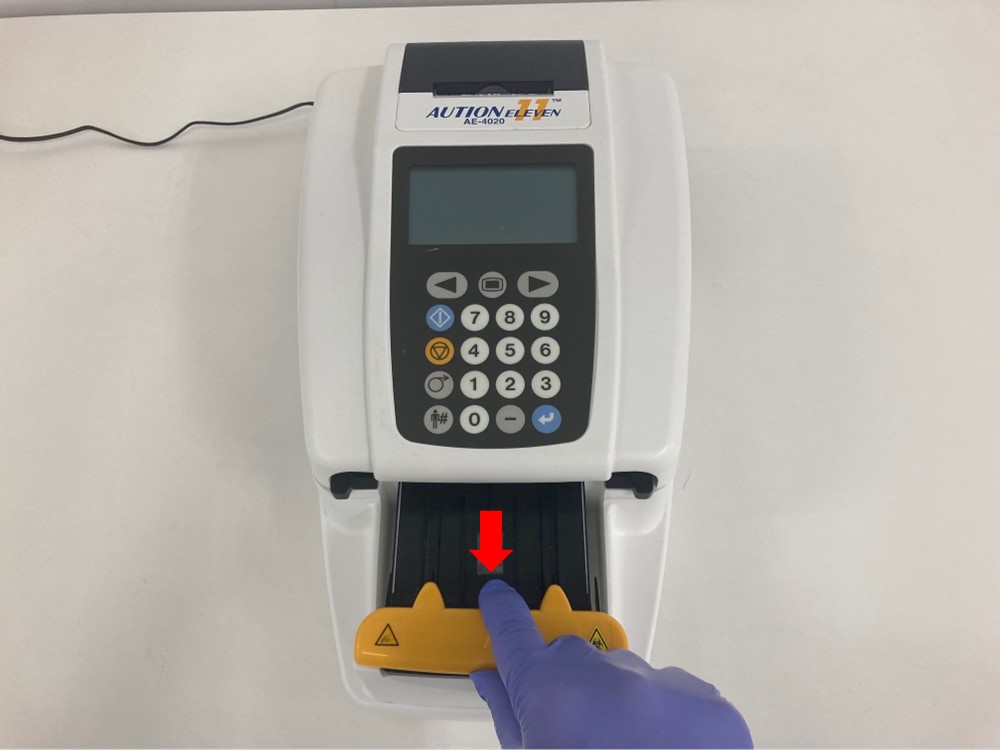

ステップ1 — アームを取り外します

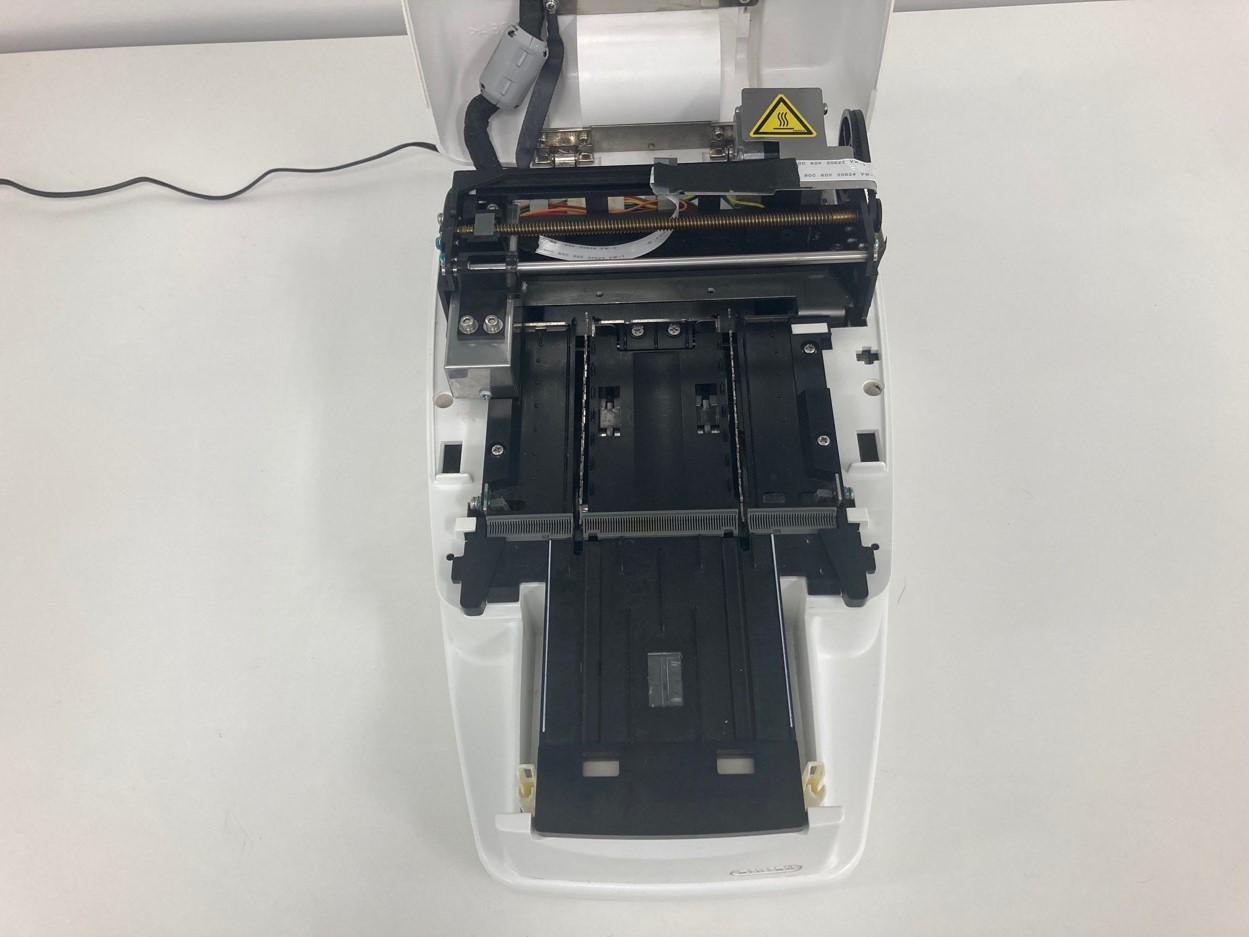

ステップ1 — メンテナンスカバーを開けます

ステップ1 — トレイを取り外します

STEP.2 試験紙移送トレイ、移送レバーを外す

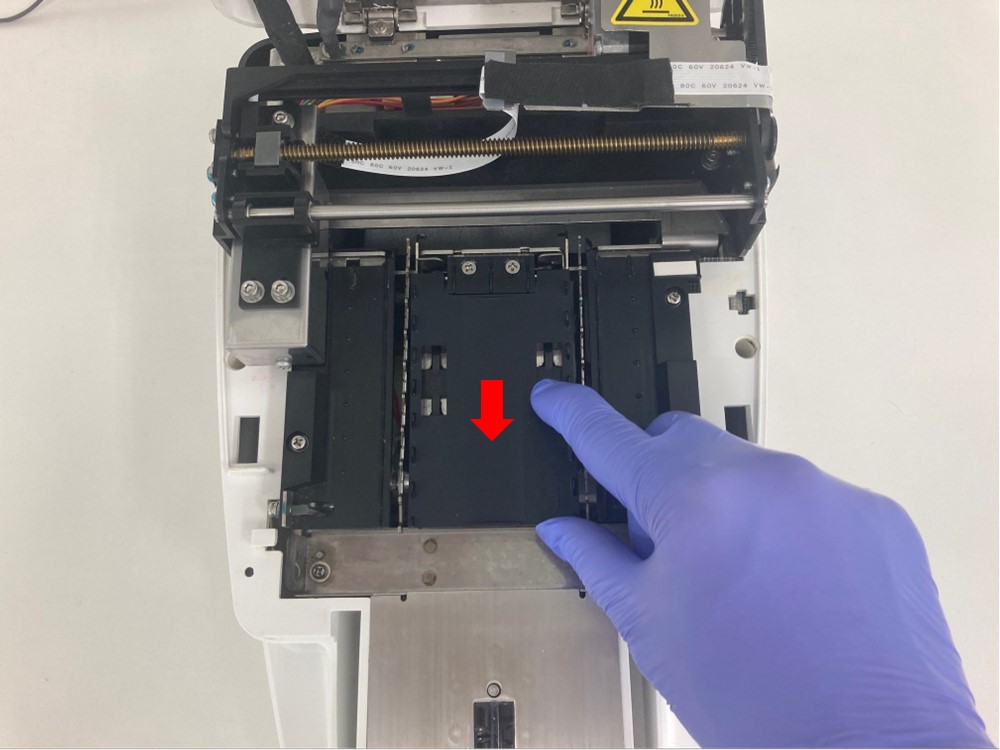

ステップ2 — 試験紙移送トレイを外します

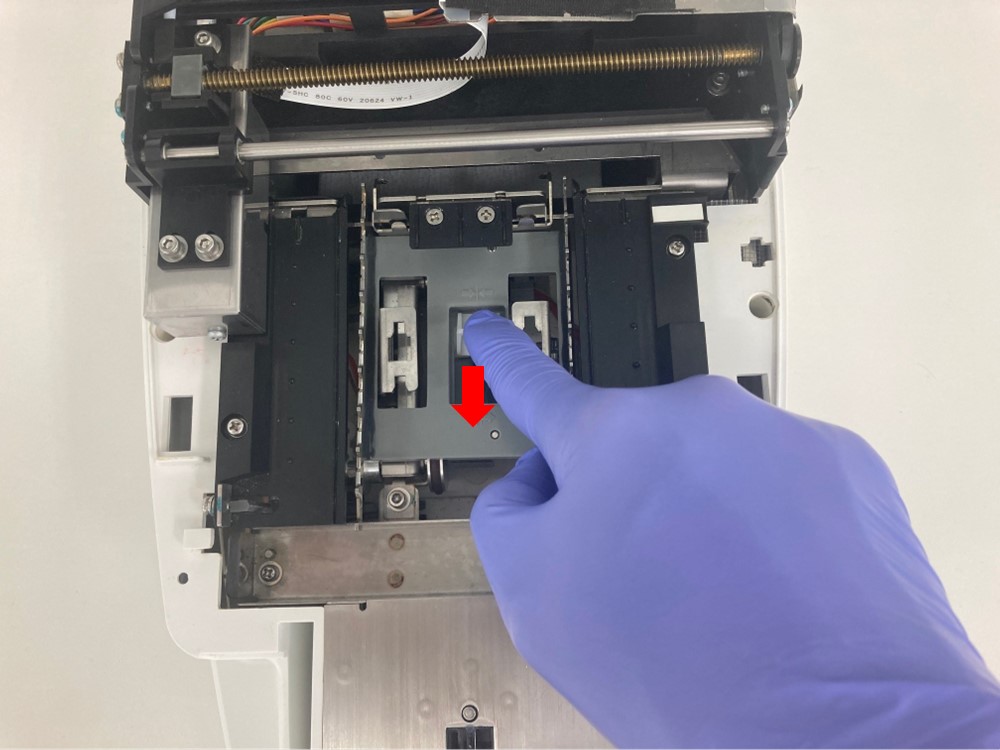

ステップ2 — 中央にある白いレバーを手前にスライドさせて移送レバーを取り外します

STEP.3 試験紙移送トレイ、移送レバーを清掃する

ステップ3 — 試験紙移送トレイと移送レバーをスポンジを使って水洗いし、汚れを落とします

ステップ3 — 布などで水気をふき取り、乾燥させます

STEP.4 部品の再取り付け

ステップ4 — 移送レバー中央にある白いレバーを手前から奥にスライドさせて取り付けます

ステップ4 — 矢印が奥側を向くように試験紙移送トレイを取り付けます

ステップ4 — トレイが動かなくなるまで奥へ取り付けます

ステップ4 — 黒色の爪が奥側を向くようにアームを取り付けます

チェックポイント

試験紙廃棄箱周辺の確認

STEP.1 廃棄箱周辺の試験紙ひっかかりを確認する

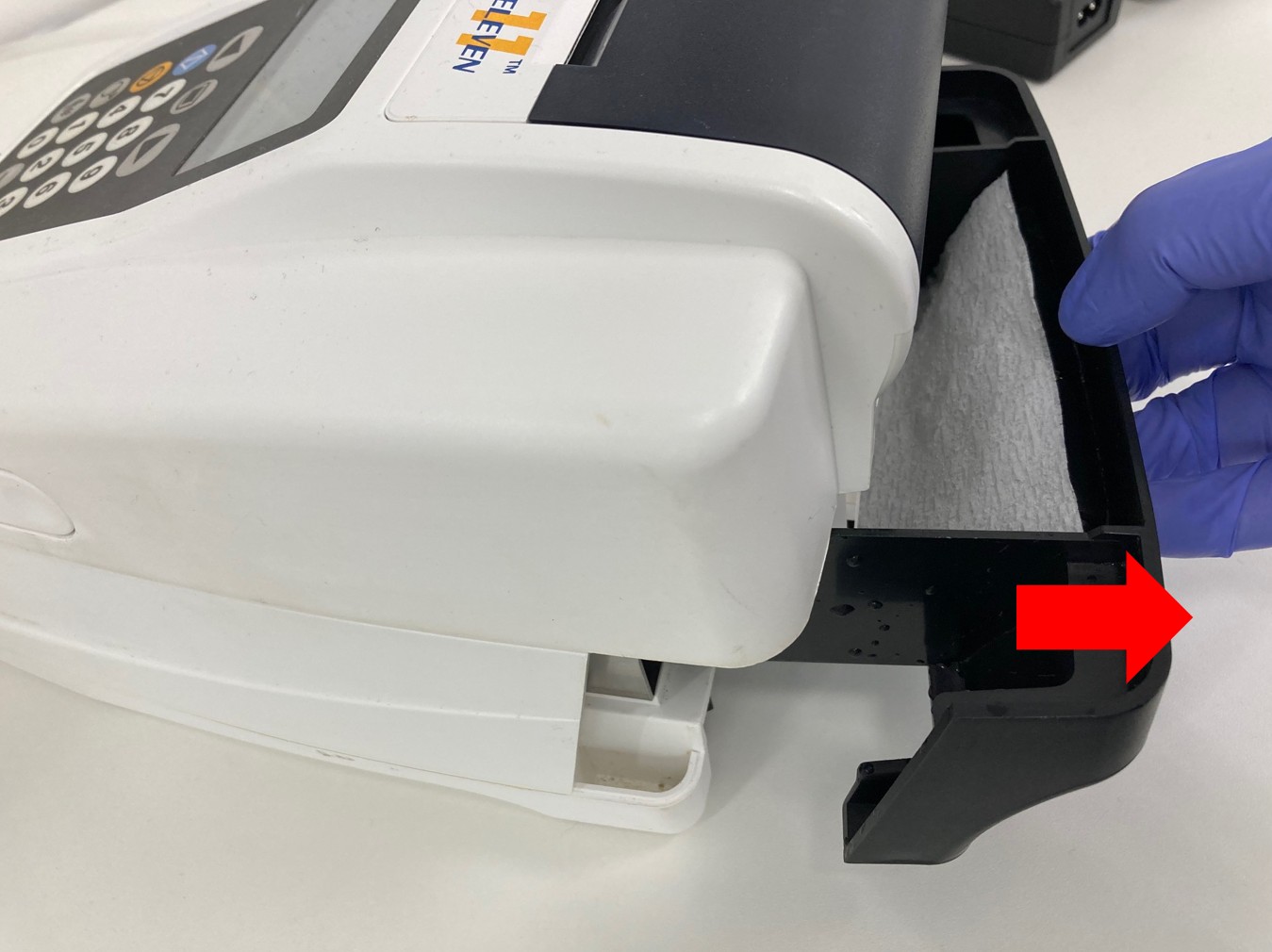

ステップ1 — 試験紙廃棄箱を引き出します

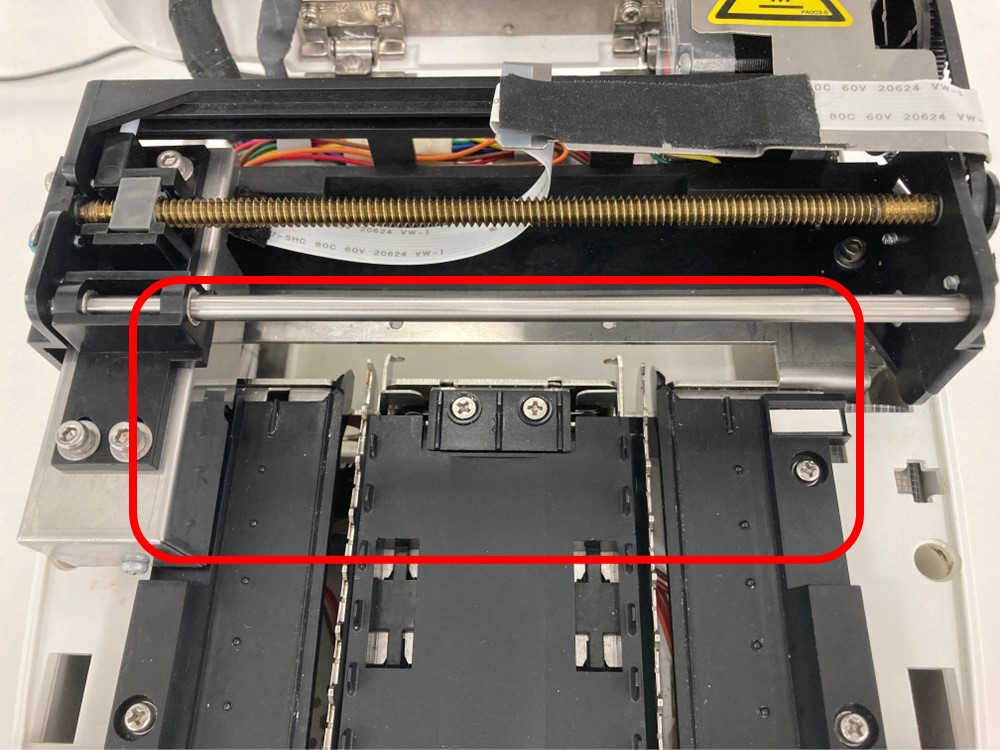

ステップ1 — 廃棄箱を取り出した後、廃棄箱が入っていた箇所に試験紙が残っていないか確認します。試験紙が残っていた場合は取り出します

STEP.2 廃棄箱を清掃する

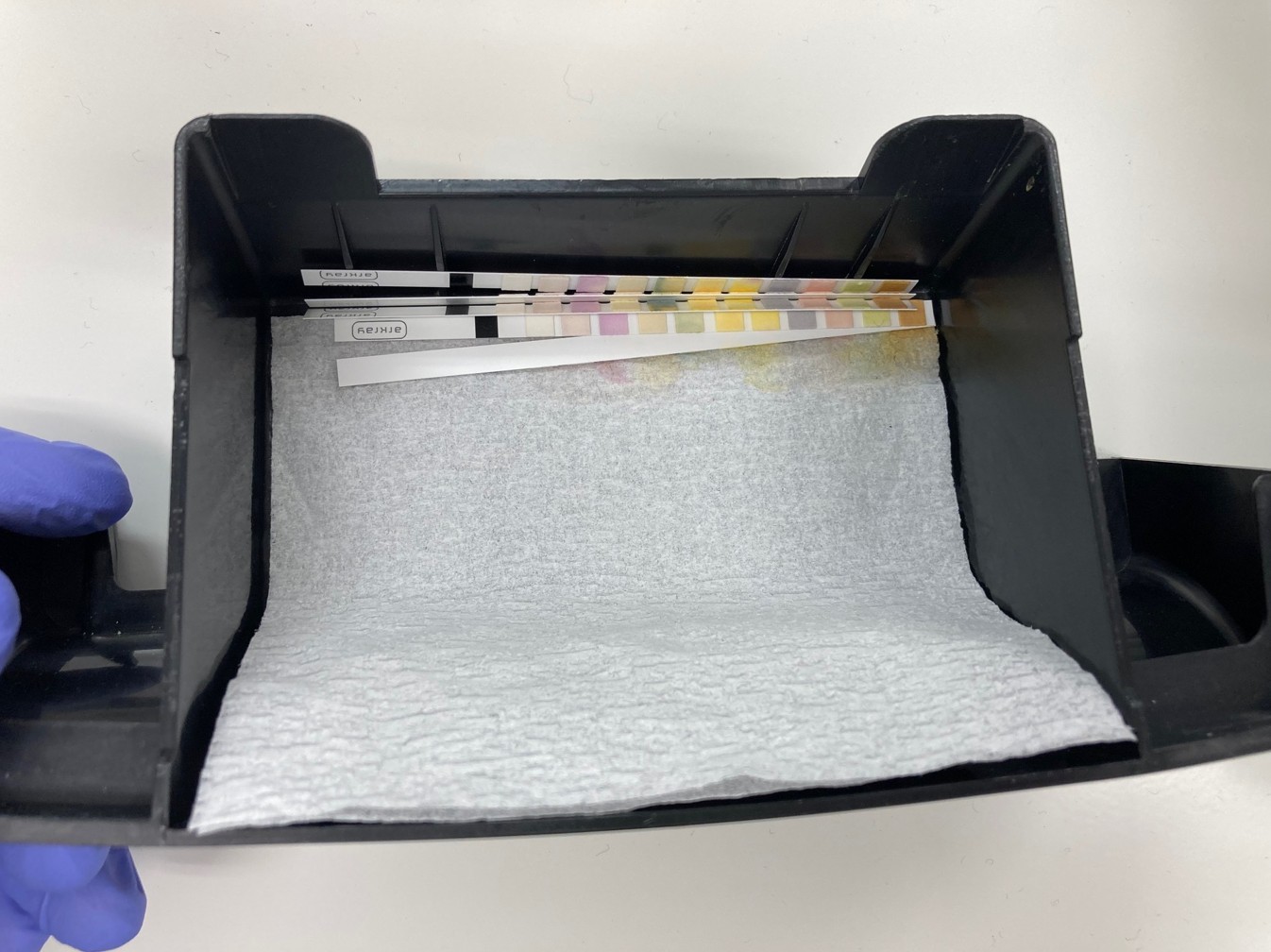

ステップ2 — 使用済みの試験紙を捨てます

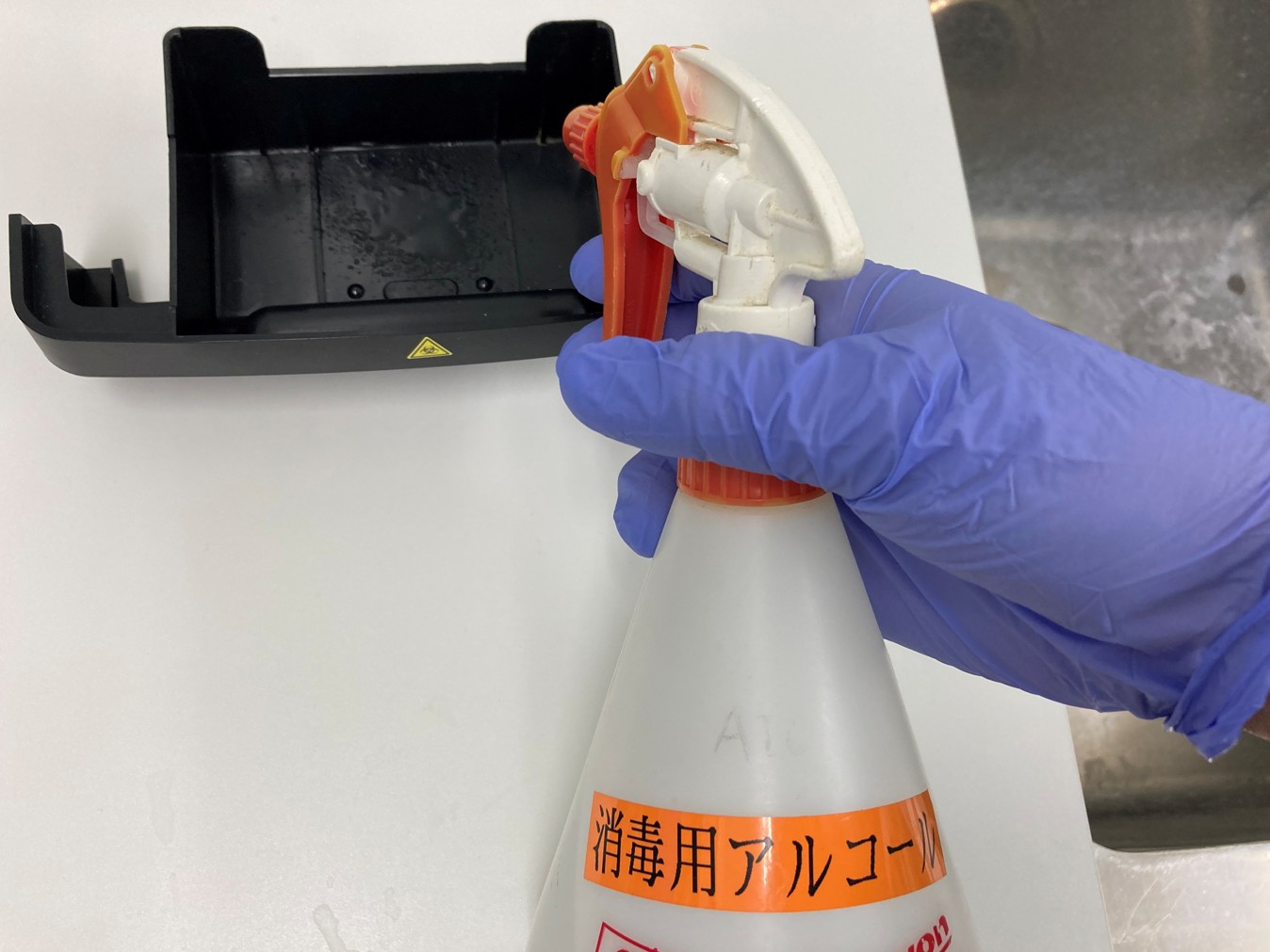

ステップ2 — 廃棄箱をアルコールで消毒します

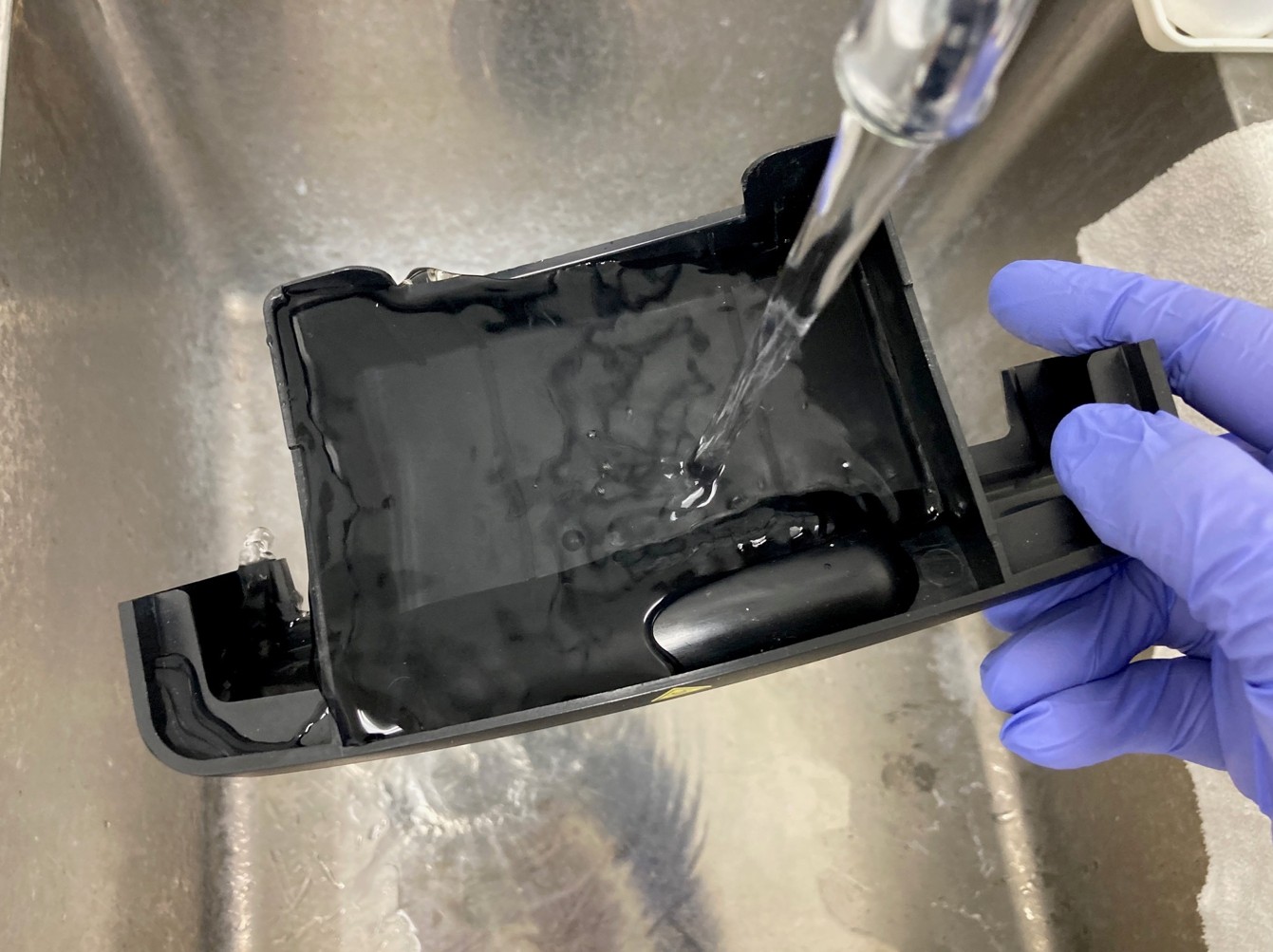

ステップ2 — 水洗いして、汚れを落とします

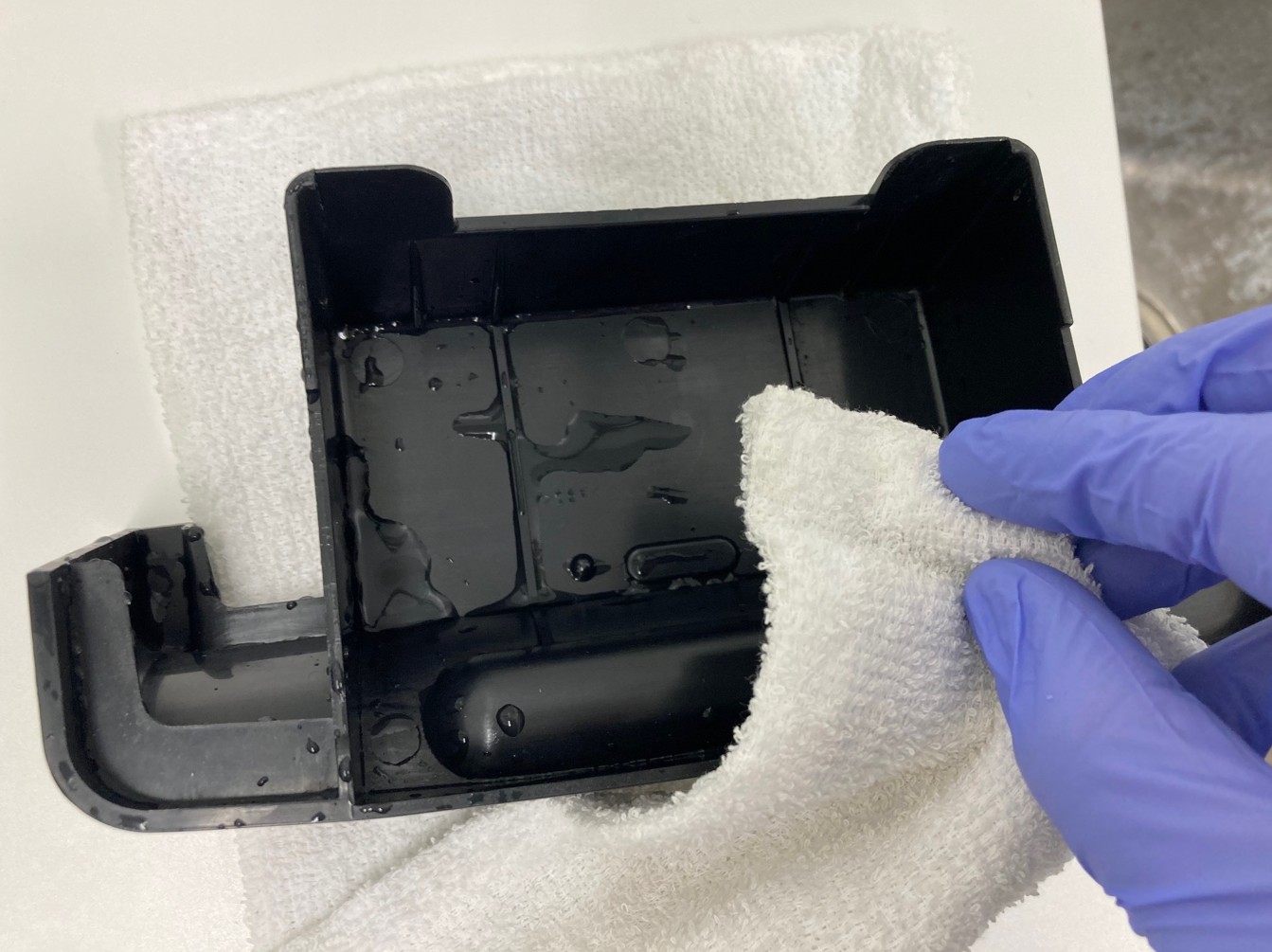

ステップ2 — 布などで水気をきれいにふき取ります

STEP.3 廃棄箱周辺を確認し再セットする

ステップ3 — 廃棄箱を本体にセットします

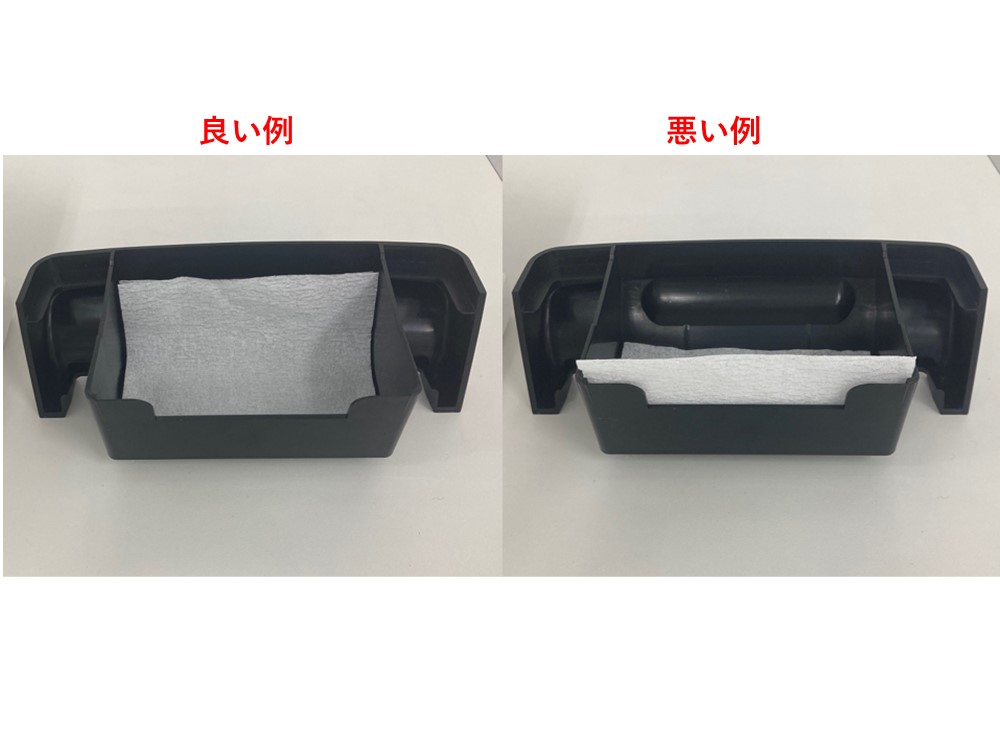

※廃棄箱に紙を敷いている場合は、浮かないように下に敷きます

管理番号：AIC251202-01A
