参照液の吸引で異常を検知しました。異物や気泡を取り除き、もう一度測定してください。 – ARKRAY INFINITY FAQ

W2007

参照液の吸引で異常を検知しました。異物や気泡を取り除き、もう一度測定してください。

作業時間5～30分分

難易度★

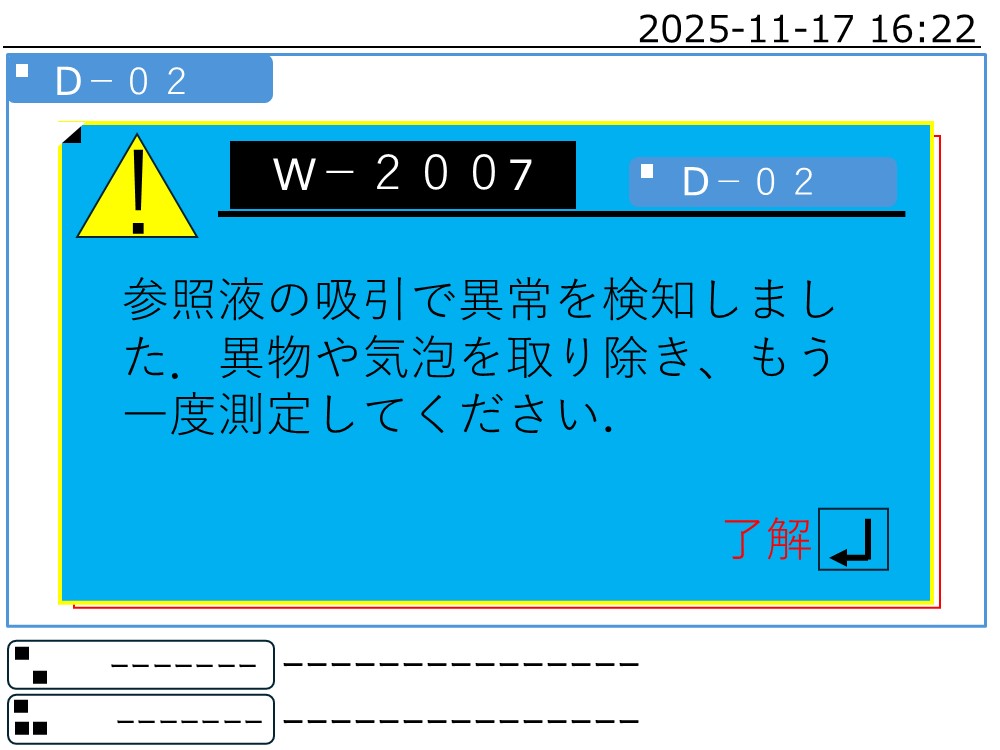

測定動作中に参照液の吸引で異常を検知しました

チェックポイント

チェックポイント

参照液の状態を確認する

STEP.1 検体の状態を確認する

ステップ1 — ［ENTER］を押して測定を中断します

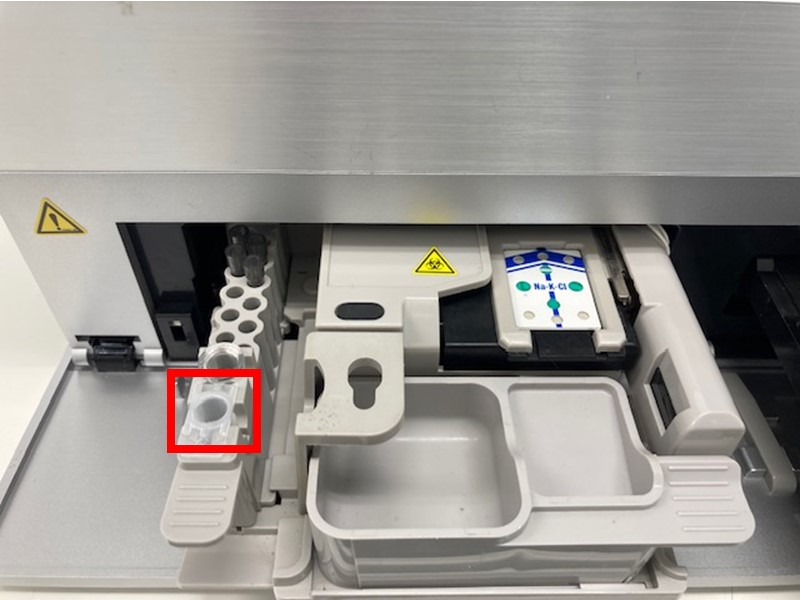

ステップ1 — チップケースから参照液を取り出します

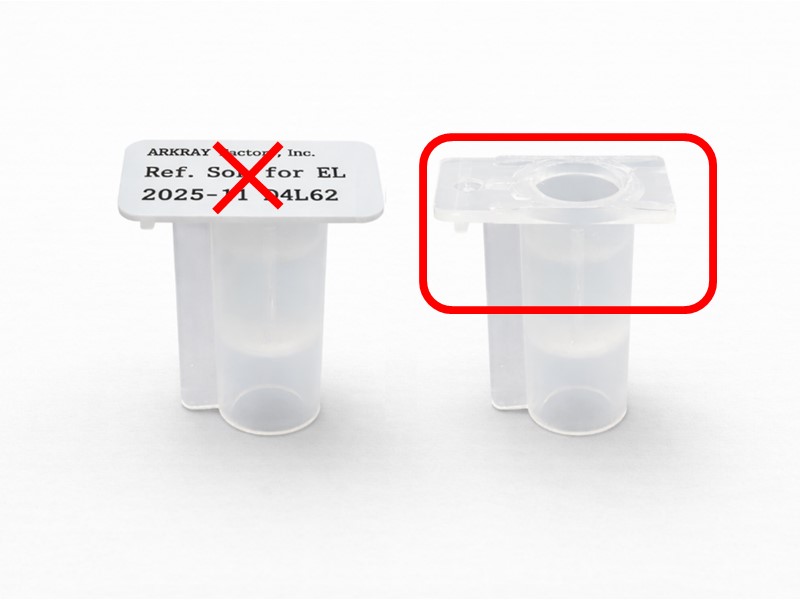

ステップ1 — 参照液内に異物がないことを確認します。参照液のフィルムをはがし忘れている場合ははがしてから設置してください

参照液に異物がある場合や液量が少ない場合は新しい参照液で再度測定しなおします。ウォーニングが続く場合はチェックポイント２のノズル清掃を行ってください。

チェックポイント

ノズルの清掃

STEP.1 必要部材を準備する

ステップ1 — ノズルの清掃には清掃ワイヤが必要です。　在庫がなく作業が難しい場合はアークレイお客様相談室までお電話ください

ステップ1 — ドライバー、保護手袋、ピンセット、ノズルチューブ（予備があれば）を準備します

STEP.2 メンテナンス操作を行う

ステップ2 — 「０」を押します。メインメニューが表示されます。清掃したいユニットが選択されていることを確認（文字が白抜き）して［6］を押します

ステップ2 — ※選択されていない場合は［UNIT］を押して選択します。選択後［6］を押します

ステップ2 — ［6］を押します。メンテナンス項目を選択します

ステップ2 — D-02　毎日清掃の表示が出ます

STEP.3 メンテナンス操作を行う②

ステップ3 — ［－］を何度か押して項目を「ノズルの清掃」に変更して［ENTER]を押します

ステップ3 — ［メンテナンスカバーを開けてください］の表示が出ることを確認します

ステップ3 — 本体左側面のメンテナンスカバーを取り外します。

ステップ3 — ［0］を押します。「はい」を選択します　赤枠のノズルが手前に移動します

STEP.4 ノズルを装置から取り出す

ステップ4 — ノズルを固定してくださいの表示が出ます

ステップ4 — ノズルストッパ（赤枠）を手前に引き上げてノズルを固定します。固定したら［ENTER］を押します

ステップ4

ステップ4 — ストッパが下がらないよう押さえながらノズルの固定ねじを緩めて装置から取り出します

STEP.5 ノズルを清掃する

ステップ5 — ピンセットを使用してノズルチューブを取り外します

ステップ5 — 清掃ワイヤをノズルに通し、上下に2～3回動かしてノズル内部を清掃します。　　　　　　　　　　　　　　　　　　※ノズル先端から出たゴミをテッシュペーパー等で拭き取ります

ステップ5 — ノズルチューブ内に検体の混入が見られる場合は予備のチューブに交換します

ステップ5 — 清掃後はノズルチューブを深く挿しこまないように注意しながら取り付けます

STEP.6 ノズルを装置に取り付ける

ステップ6 — ノズルを取り付けます。装置内ノズル取り付け部のねじ穴と配管接続部の位置を確認します

ステップ6 — ストッパを押さえてノズル取り付け部が動かないよう注意してノズルを取り付けます

ステップ6 — ストッパーを下げて固定を解除します

ステップ6 — メンテナンスカバーを取り付けます

STEP.7 装置の電源を入れる①

ステップ7 — ［４］を押します。サブメニューを選択します

ステップ7 — 「３」を押します。メンテナンスを選択します

ステップ7 — 「２」を押します。電源を入れるを選択します

ステップ7 — 電源を入れたいユニットが選択されていることを確認します（文字が白抜き）※電源を切りたい装置にカーソルがあっていない場合は［ENTER］を押して移動します

STEP.8 装置の電源を入れる②

ステップ8 — −キーを押します。「電源を入れない］から［電源を入れる］に表示が変わることを確認します

ステップ8 — ［ENTER］を押して一番下の装置までカーソルを移動します

ステップ8 — 一番下の装置までカーソルを移動して［ENTER］を押します

ステップ8 — 接続確認中の表示が出た後装置が起動します。

STEP.9 測定を行う

ステップ9 — エラーなく「待機中です。」の表示が出たら測定可能です。再度測定を行います。　再測定でも症状が再発する場合はチェックポイント３に進みます

チェックポイント

ノズルを交換する

STEP.1 必要部材を準備する

ステップ1 — ノズルの交換には予備のノズルとノズル交換レンチセットが必要です。在庫がなく作業が難しい場合はアークレイお客様相談室までお電話ください

ステップ1 — ノズル、ノズル交換レンチセット、保護手袋、プラスドライバを準備します

STEP.2 メンテナンス操作を行う

ステップ2 — 「０」を押します。メインメニューが表示されます。交換したいユニットが選択されていることを確認（文字が白抜き）して［6］を押します

ステップ2 — ※選択されていない場合は［UNIT］を押して選択します。選択後［6］を押します

ステップ2 — ［6］を押します。メンテナンス項目を選択します

ステップ2 — D-02　毎日清掃の表示が出ます

STEP.3 メンテナンス操作を行う②

ステップ3 — ［－］を何度か押して項目を「ノズルの交換」に変更して［ENTER]を押します

ステップ3 — ［メンテナンスカバーを開けてください］の表示が出ることを確認します

ステップ3 — 本体左側面のメンテナンスカバーを取り外します。

ステップ3 — ［0］を押します。「はい」を選択します　赤枠のノズルが手前に移動します

STEP.4 ノズルを装置から取り出す

ステップ4 — ノズルを固定してくださいの表示が出ます

ステップ4 — ノズルストッパ（赤枠）を手前に引き上げてノズルを固定します。固定したら［ENTER］を押します

ステップ4

ステップ4 — ストッパが下がらないよう押さえながらノズルの固定ねじを緩めて装置から取り出します

STEP.5 ノズルを交換する①

ステップ5 — ノズルにアダプタを挿入します。ノズル根元の平らな面とアダプタの面が合うように差し込みます

ステップ5 — レンチの小幅側でノズルの上部を固定します

ステップ5 — レンチの大幅側でアダプタを回してノズル固定をゆるめます

ステップ5 — ゆるんだら手でアダプタを回してノズルを取り外します

STEP.6 ノズルを交換する②

ステップ6 — 新しいノズルをアダプタにセットします。ノズル根元の平らな面とアダプタの面が合うようにセットします

ステップ6 — ノズルを取り付けアダプタを手で軽く締めます

ステップ6 — レンチ小幅側でノズル上部を固定し、レンチ大幅側でアダプタを回して固く締めます

STEP.7 ノズルを装置に取り付ける

ステップ7 — ノズルを取り付けます。装置内ノズル取り付け部のねじ穴と配管接続部の位置を確認します

ステップ7 — ストッパを押さえてノズル取り付け部が動かないよう注意してノズルを取り付けます

ステップ7 — ストッパーを下げて固定を解除します

ステップ7 — メンテナンスカバーを取り付けます

STEP.8 装置の電源を入れる①

ステップ8 — ［４］を押します。サブメニューを選択します

ステップ8 — ［３］を押します。メンテナンスを選択します

ステップ8 — ［２］を押します。電源を入れるを選択します

ステップ8 — 電源を入れたいユニットが選択されていることを確認します（文字が白抜き）※電源を切りたい装置にカーソルがあっていない場合は［ENTER］を押して移動します

STEP.9 装置の電源を入れる②

ステップ9 — −キーを押します。「電源を入れない］から［電源を入れる］に表示が変わることを確認します

ステップ9 — ［ENTER］を押して一番下の装置までカーソルを移動します

ステップ9 — 一番下の装置までカーソルを移動して［ENTER］を押します

ステップ9 — 接続確認中の表示が出た後装置が起動します

STEP.10 測定を行う

ステップ10 — エラーなく「待機中です。」の表示が出たら測定可能です。再度測定を行います。　症状が再発する場合はお客様相談室へご連絡ください
