E2130

ノズル配管の圧力異常を検知しました

作業時間10分

難易度★☆☆

・ノズル配管圧の異常を検知した　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・圧力検知用のゴムが汚れています　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　・配管が汚れています

チェックポイント

チェックポイント

ゴム板の清掃

STEP.1 エラーを解除する

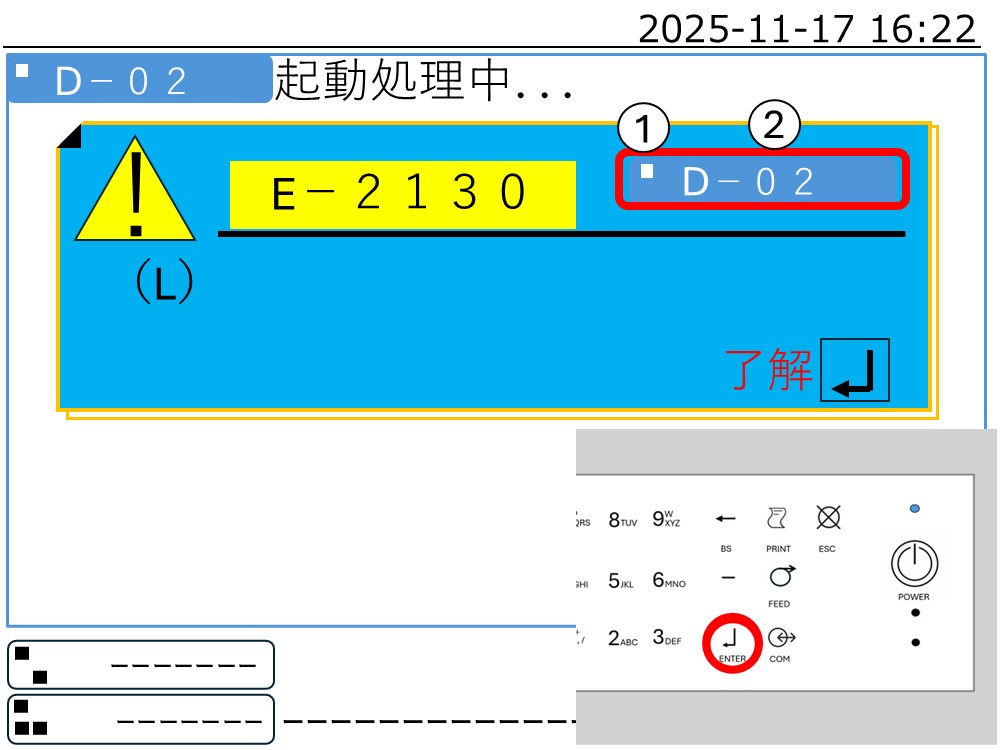

ステップ1 — エラーの出ている装置の①ユニットの番号と②装置名を確認して［ENTER］を押します

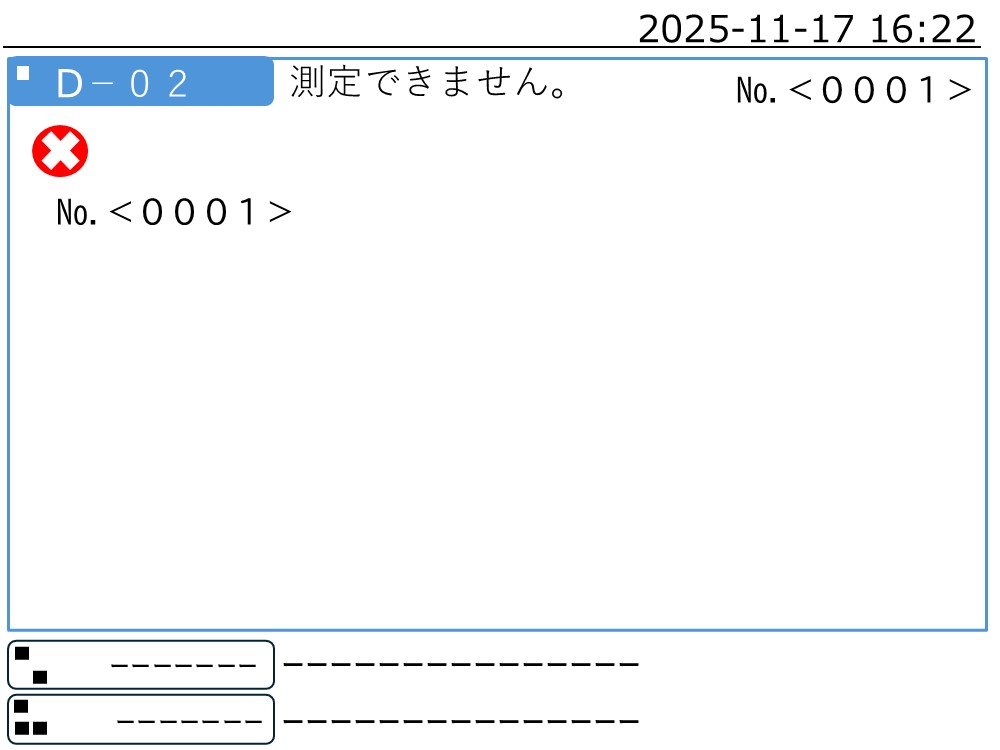

ステップ1 — 「測定出来ません」が表示されます

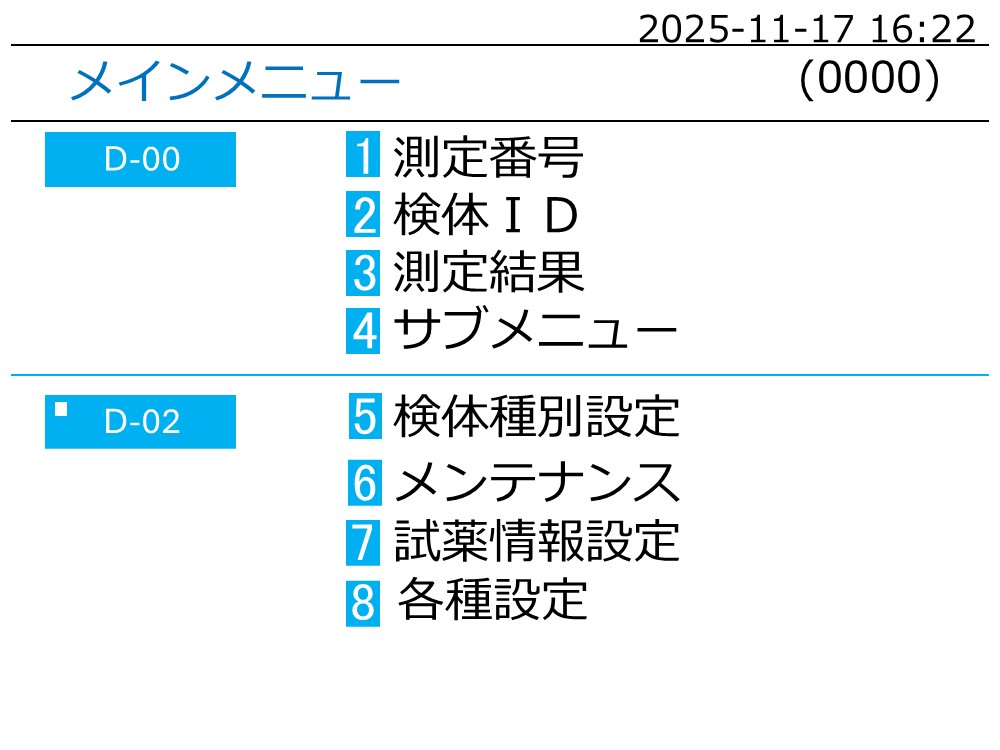

ステップ1 — ［０］を押してメインメニューを表示します

STEP.2 メンテナンス操作を行う

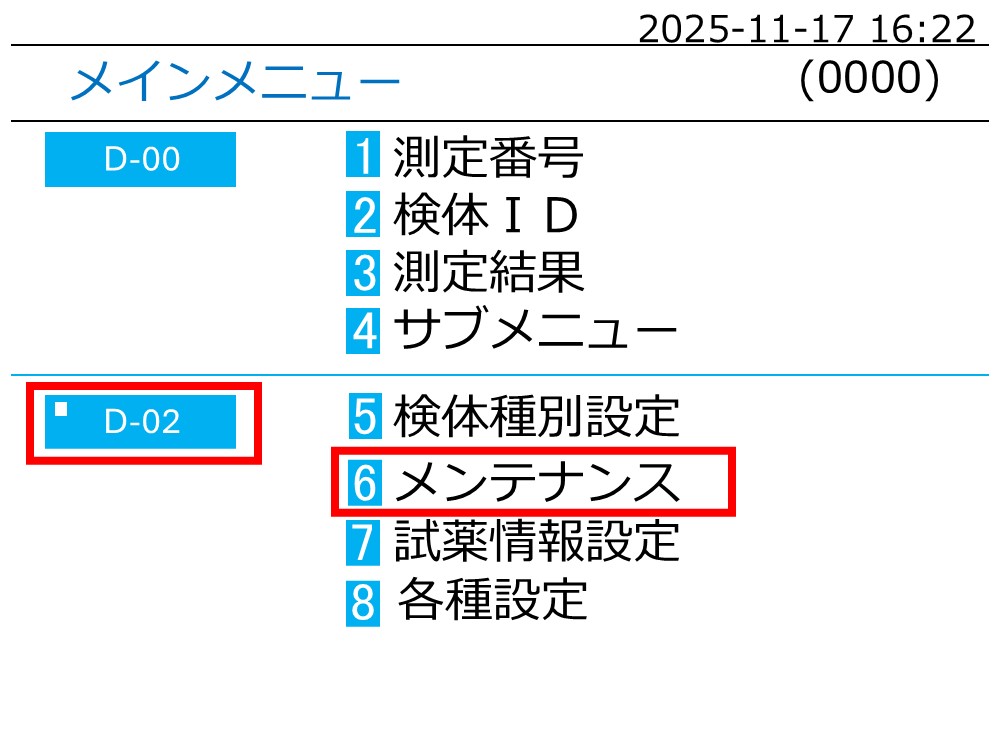

ステップ2 — 清掃したいユニットが選択されていることを確認（文字が白抜き）して［６］を押します

ステップ2 — ※装置が選択されていない場合は対象の［UNIT］を押して選択します。選択後［6］を押します

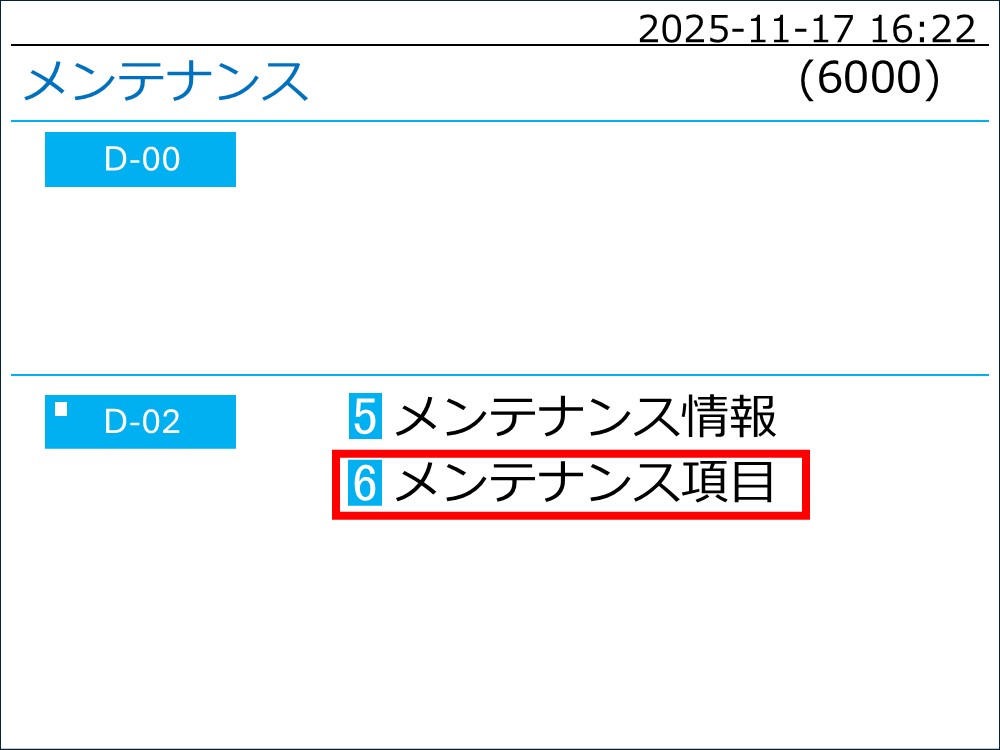

ステップ2 — ［6］を押します。「メンテナンス項目」を選択します

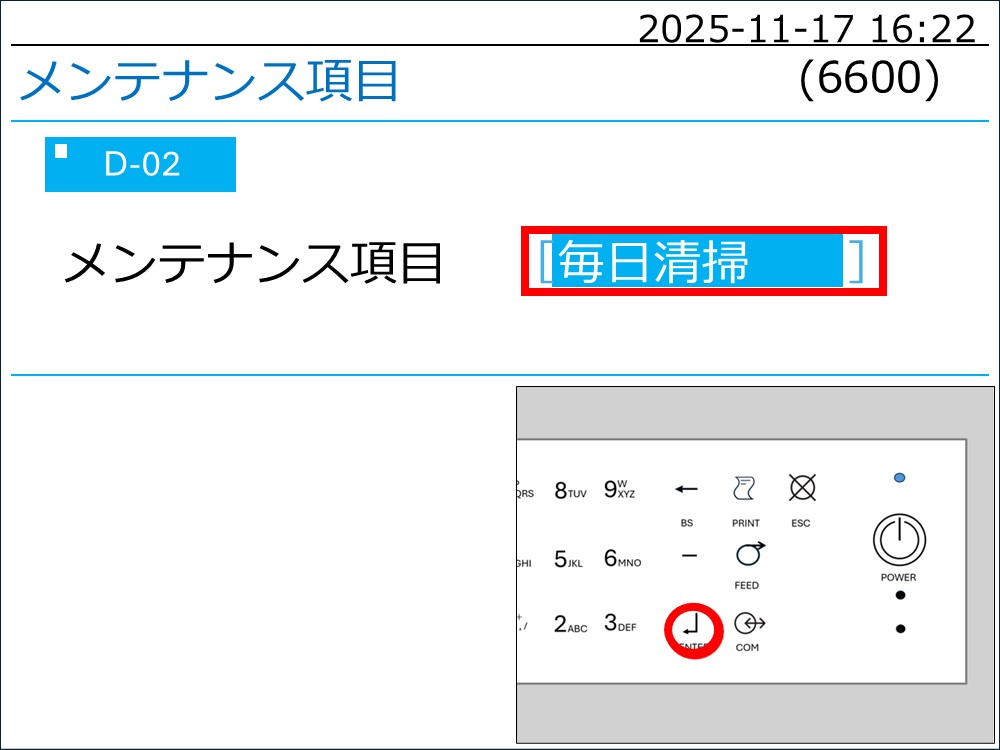

ステップ2 — 「毎日清掃」が表示されていることを確認して［ENTER］を押します。テーブルが前に移動します

STEP.3 ゴム板を清掃する

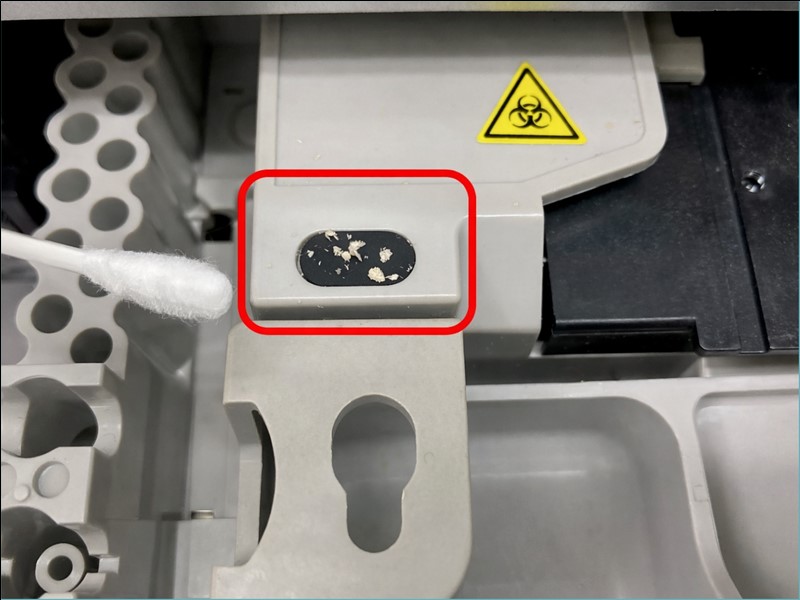

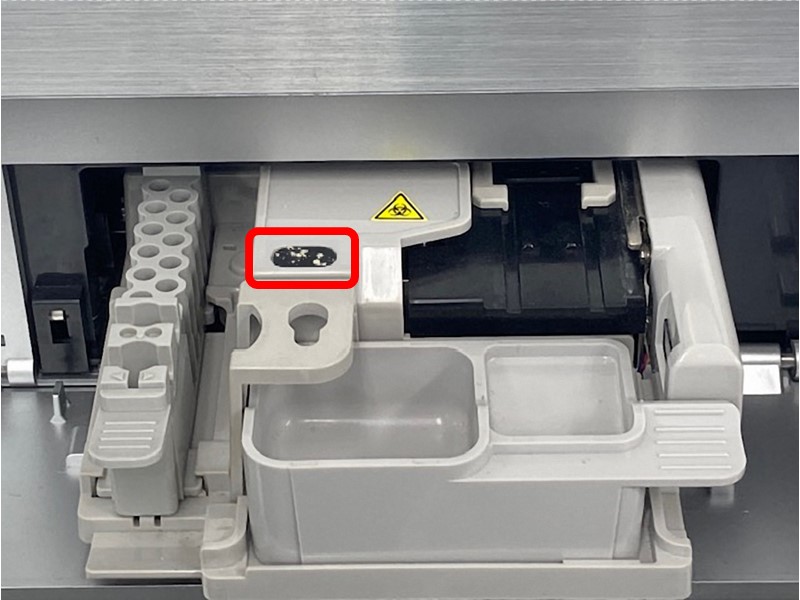

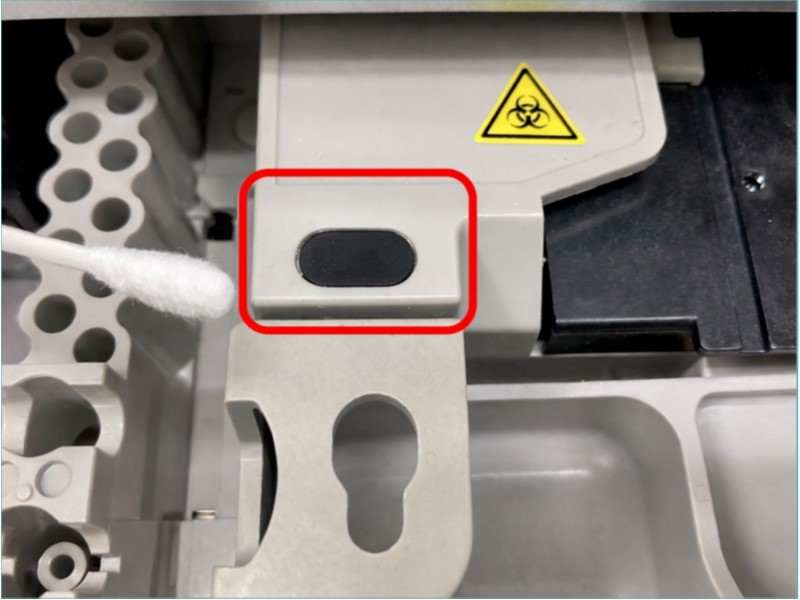

ステップ3 — 赤枠のゴム板（黒色または白色）を確認します

ステップ3 — 蒸留水で湿らせた綿棒でゴム板の汚れを拭き取ります

ステップ3 — ゴム板に水気が残っている場合は、乾いた綿棒で拭き取ります

STEP.4 装置を再起動する

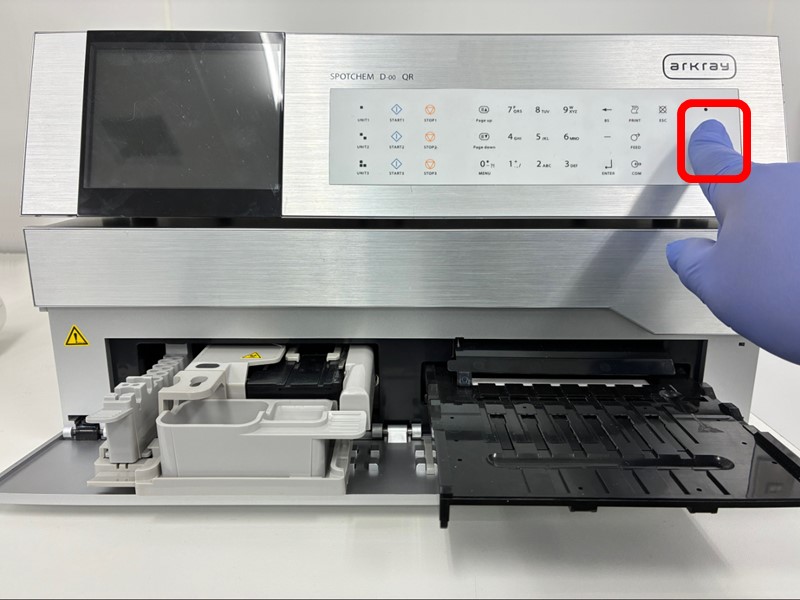

ステップ4 — 清掃完了後は電源ボタンを長押しして電源を落とし、装置を再起動します。※テーブルは自動で装置内に戻ります

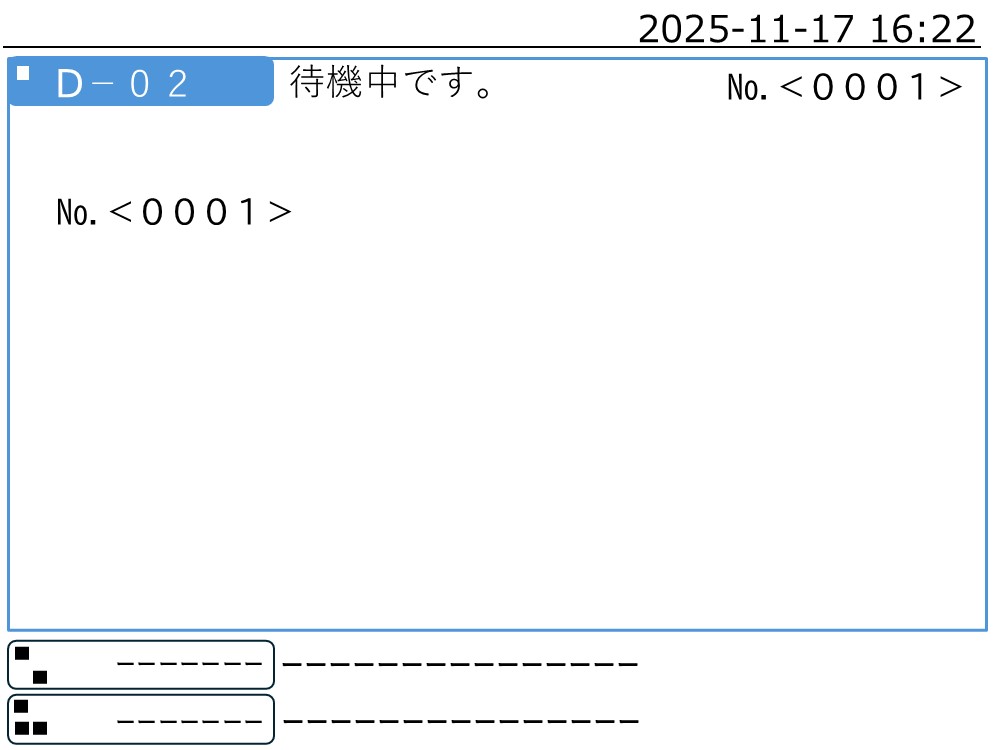

ステップ4 — エラーなく「待機中です」になることを確認します。再発する場合は［ENTER］を押してエラーを解除してチェックポイント2に進みます

チェックポイント

ノズル先端の清掃

STEP.1 メンテナンス操作を行う①

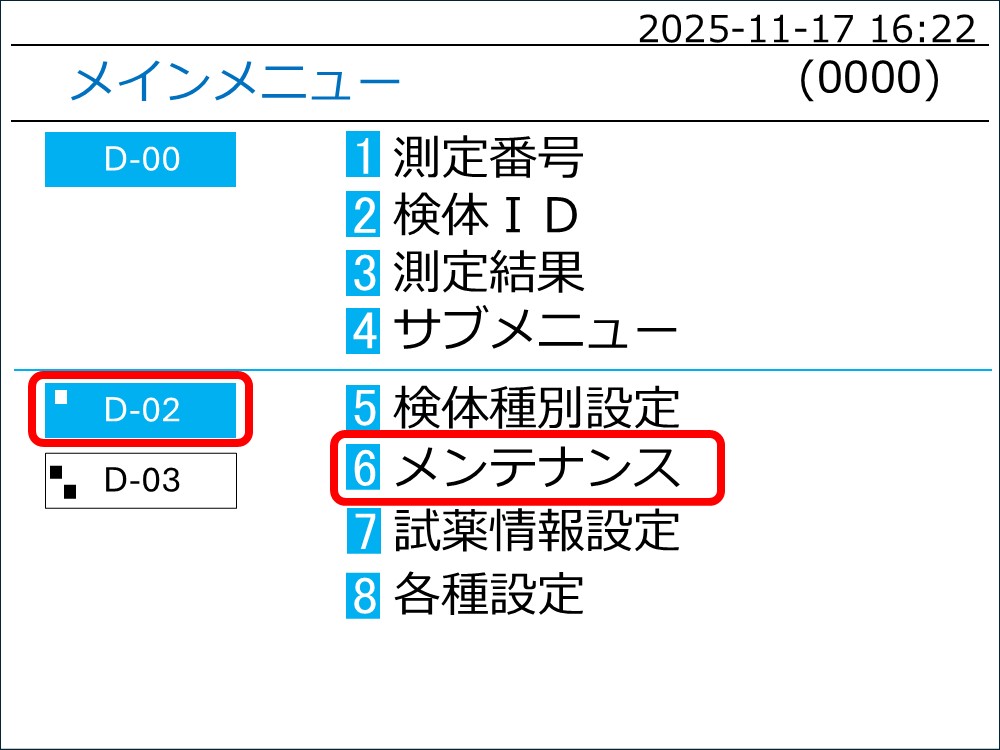

ステップ1 — [0]を押します。清掃したいユニットが選択されていることを確認（文字が白抜き）して［６］を押します

ステップ1 — ※装置が選択されていない場合は対象の［UNIT］を押して選択します。選択後［6］を押します

ステップ1 — [6]を押します。「メンテナンス項目」を選択します

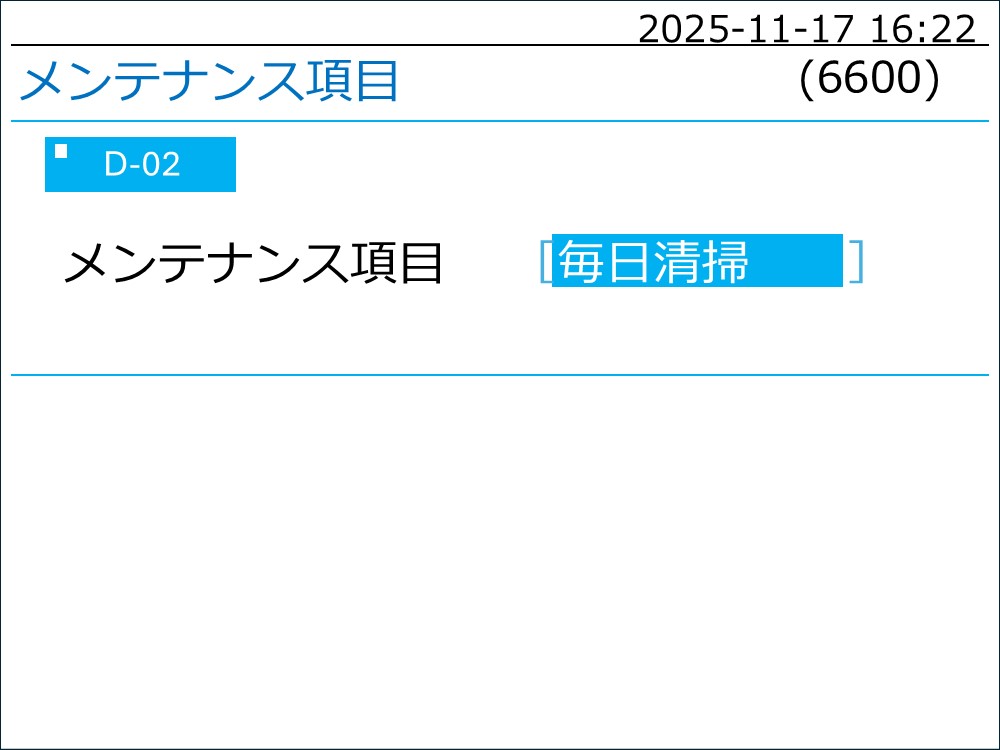

ステップ1 — ［毎日清掃］が表示されます

STEP.2 メンテナンス操作を行う②

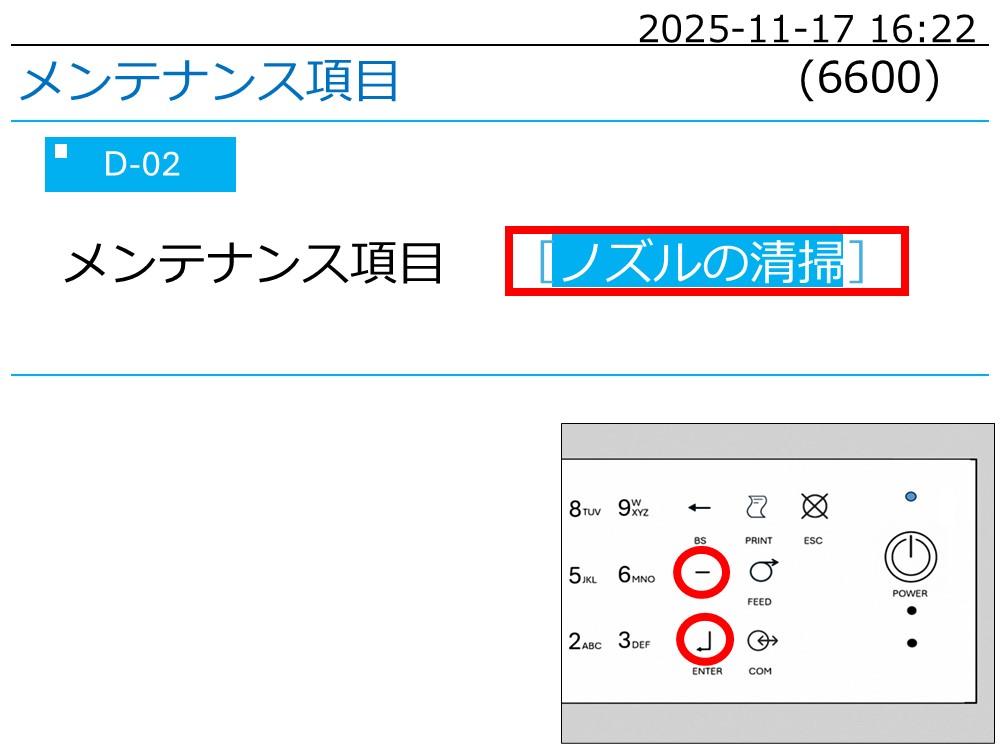

ステップ2 — ［－］を押して「ノズルの清掃」を表示させて［ENTER］を押します

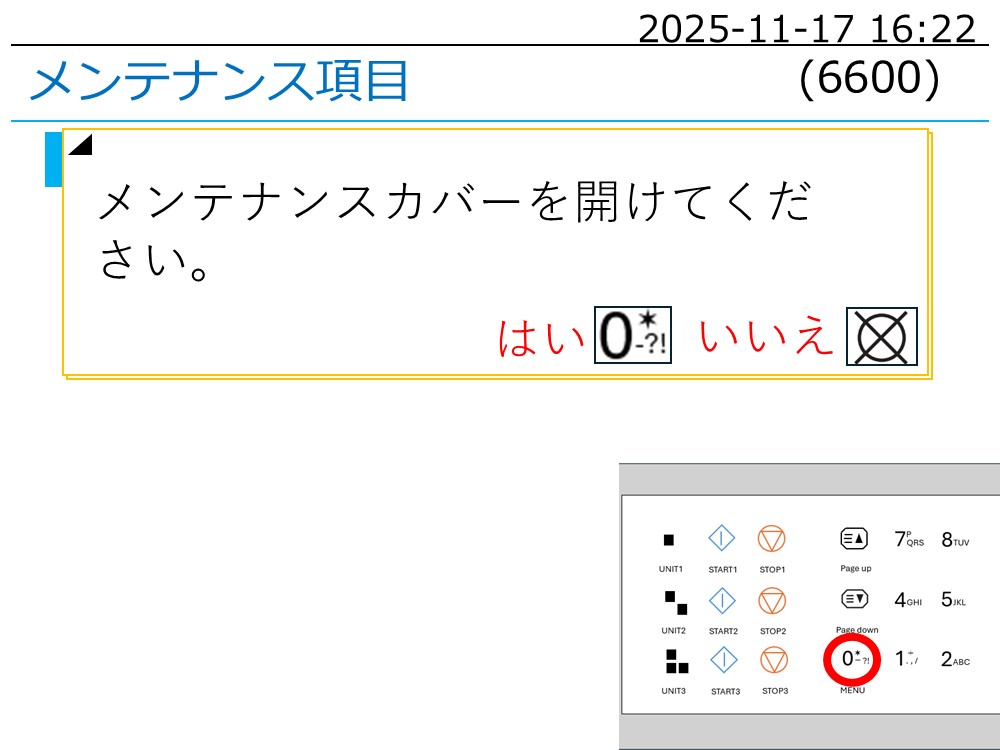

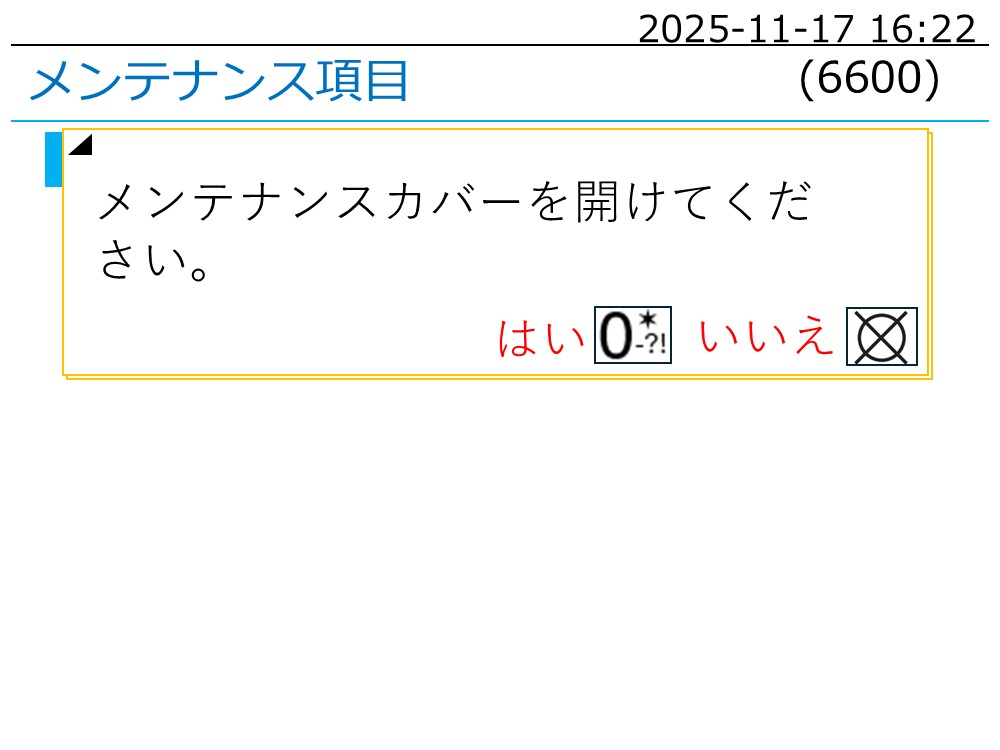

ステップ2 — 「メンテナンスカバーを開けてください」と表示されます

STEP.3 ノズルをメンテナンス位置まで移動する

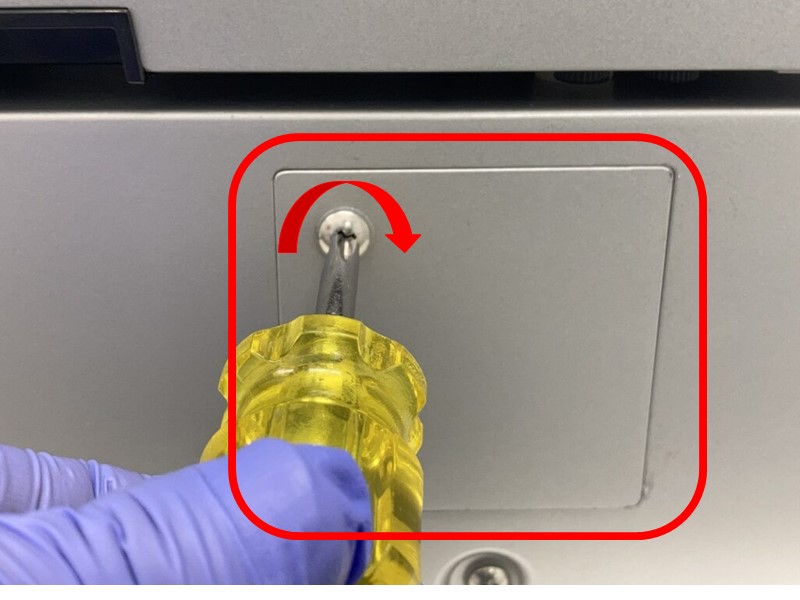

ステップ3 — 付属のプラスドライバを使用してメンテナンスカバーを取り外します

ステップ3 — [0]を押します

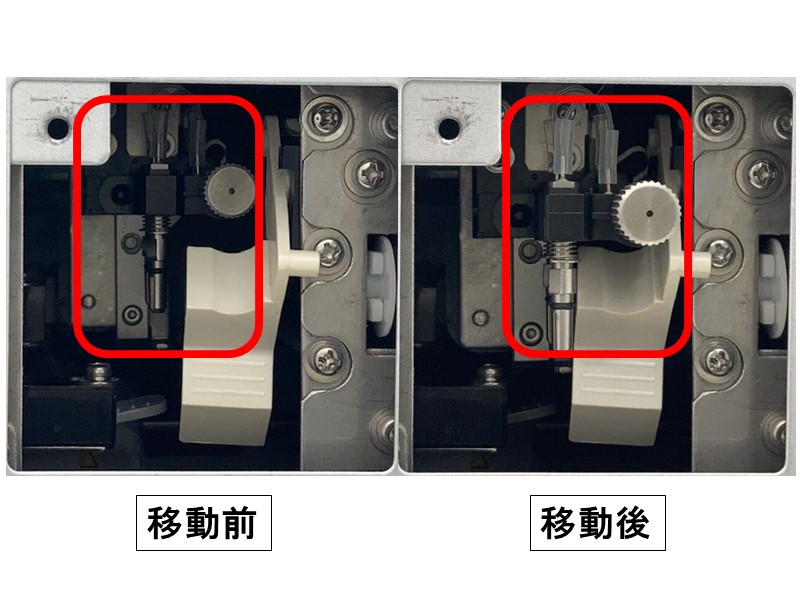

ステップ3 — ノズルがメンテナンス位置に移動します

ステップ3 — ノズルを固定してくださいの表示が出ます

STEP.4 ノズル先端を清掃する

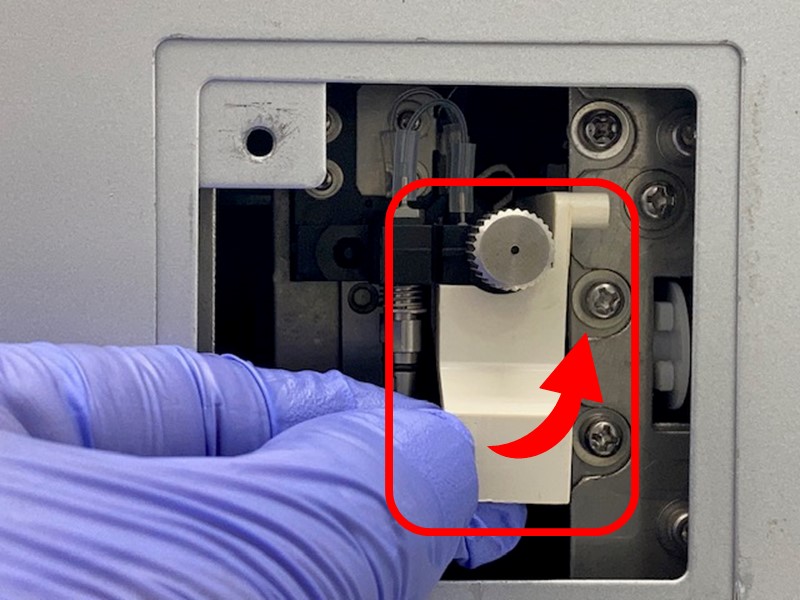

ステップ4 — ノズルストッパ（赤枠）を手前に引き上げてノズルを固定します。

ステップ4 — 固定したら［ENTER］を押します。その後電源ボタンを押して電源を切ります

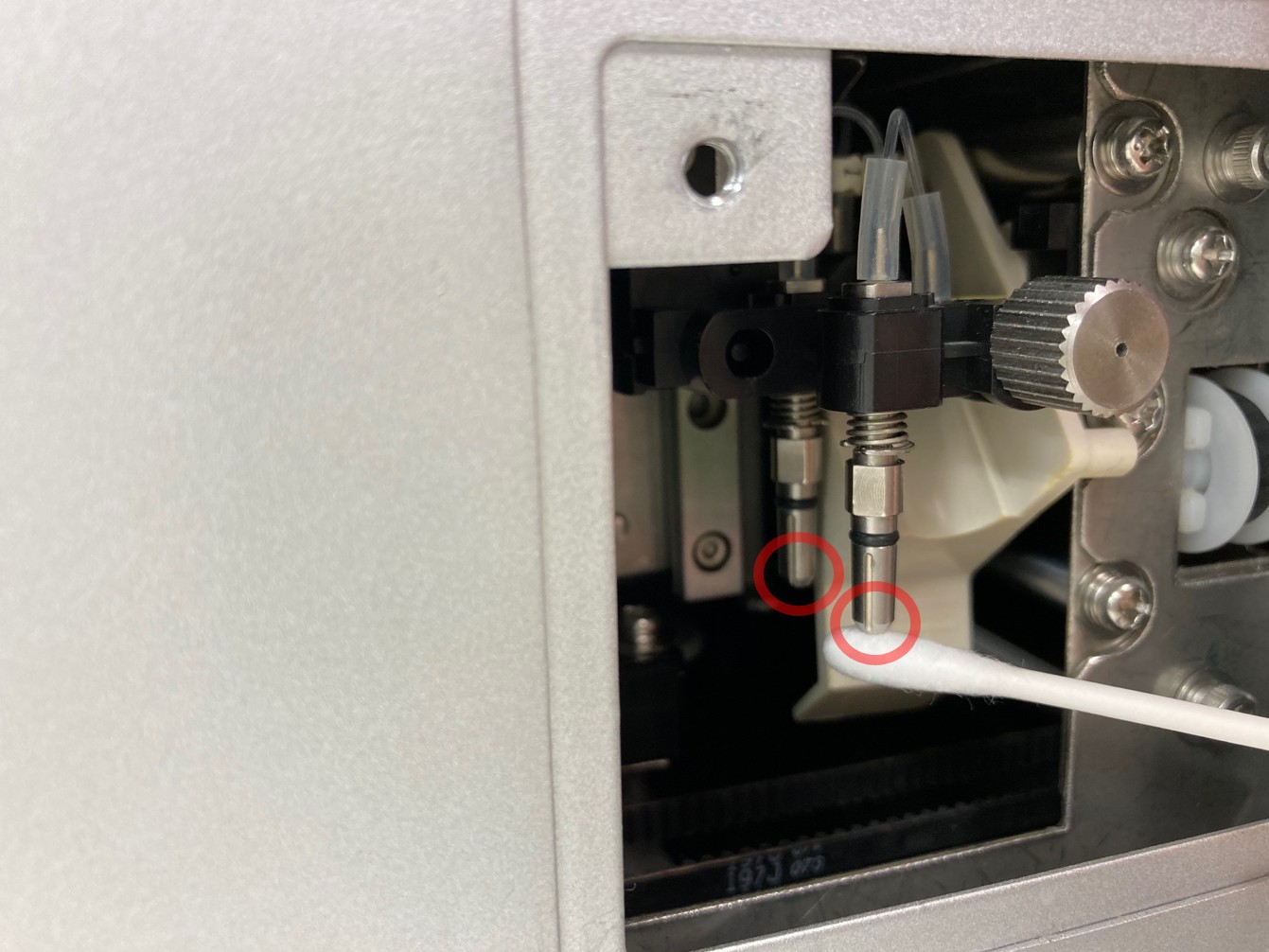

ステップ4 — 蒸留水で湿らせた綿棒でノズル先端（2か所）の汚れを拭き取ります

ステップ4 — 清掃が終わったら付属のプラスドライバを使用してメンテナンスカバーを取り付けます

STEP.5 装置を再起動する

ステップ5 — 装置の電源ボタンを押して起動します

ステップ5 — エラーなく「待機中です」になることを確認します。再発する場合は［ENTER］を押してエラーを解除してからチェックポイント3に進みます

チェックポイント

ノズルのワイヤー清掃

STEP.1 必要部材を準備する

ステップ1 — ノズル清掃には付属の清掃用ワイヤーを使用します。見つからない場合や代用できるワイヤをお持ちでない場合はお客様相談室までお電話ください

ステップ1 — ドライバー、保護手袋、ピンセット、ノズルチューブ（予備があれば）を準備します

STEP.2 メンテナンス操作を行う①

ステップ2 — [0]を押します。清掃したいユニットが選択されていることを確認（文字が白抜き）して［６］を押します

ステップ2 — ※装置が選択されていない場合は対象の［UNIT］を押して選択します。選択後［6］を押します

ステップ2 — [6]を押します。「メンテナンス項目」を選択します

ステップ2 — ［毎日清掃］が表示されます

STEP.3 メンテナンス操作を行う②

ステップ3 — ［－］を押して「ノズルの清掃」を表示させて［ENTER］を押します

ステップ3 — 「メンテナンスカバーを開けてください」と表示されます

ステップ3 — 付属のプラスドライバを使用してメンテナンスカバーを取り外します

ステップ3 — [0]を押します。「はい」を選択します　赤枠のノズルが手前に移動します

STEP.4 ノズルを装置から取り出す

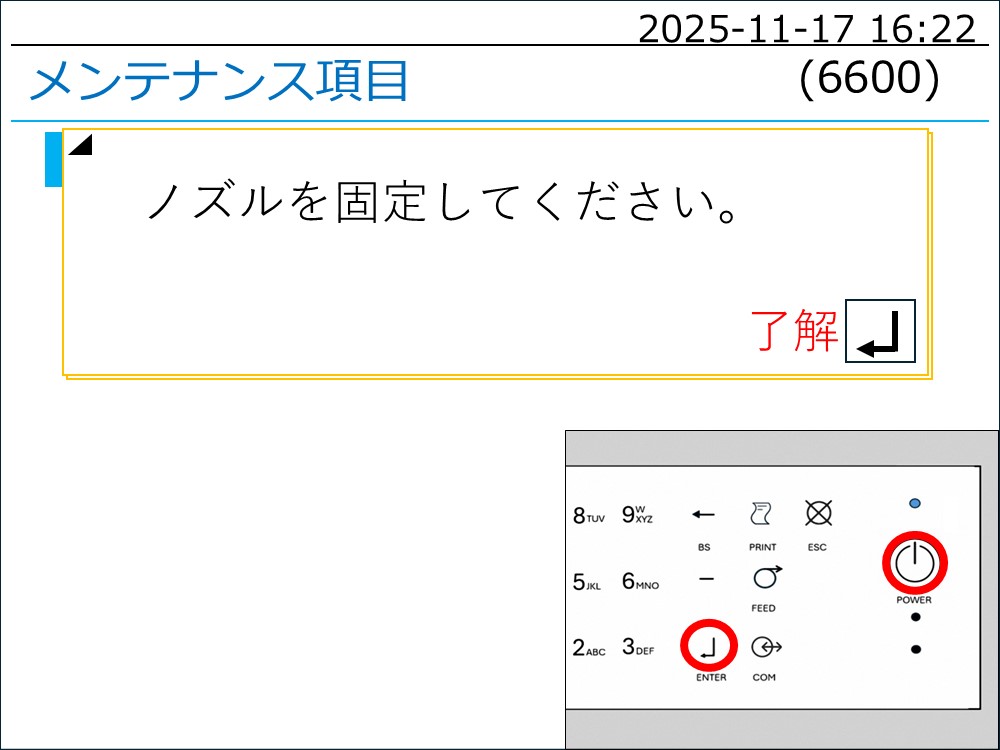

ステップ4 — ノズルを固定してくださいの表示が出ます

ステップ4 — ノズルストッパ（赤枠）を手前に引き上げてノズルを固定します。固定したら［ENTER］を押します

ステップ4 — 固定したら電源ボタンを押して電源を落とします。

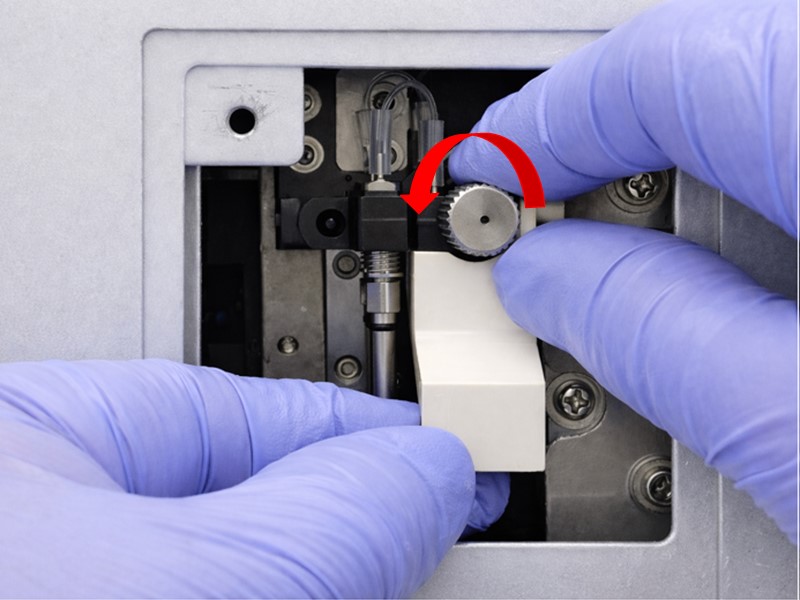

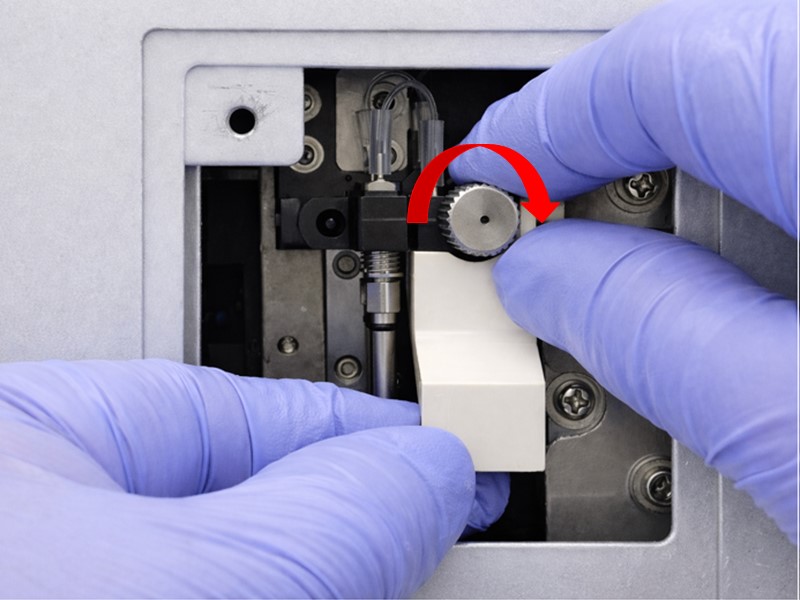

ステップ4 — ストッパが下がらないよう押さえながらノズルの固定ねじを緩めて装置から取り出します

STEP.5 ノズル内を清掃する

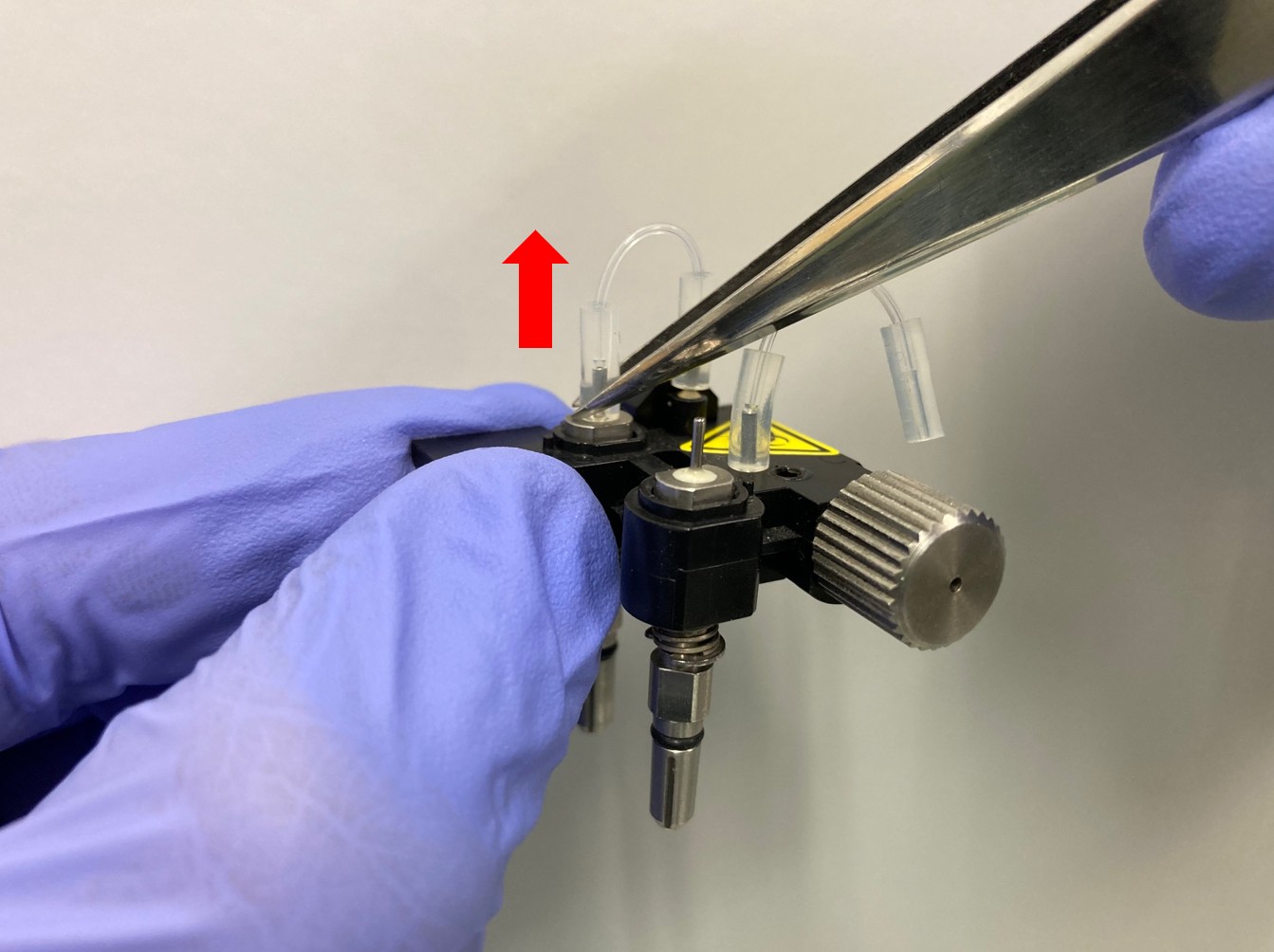

ステップ5 — ピンセットを使用してノズルチューブを取り外します

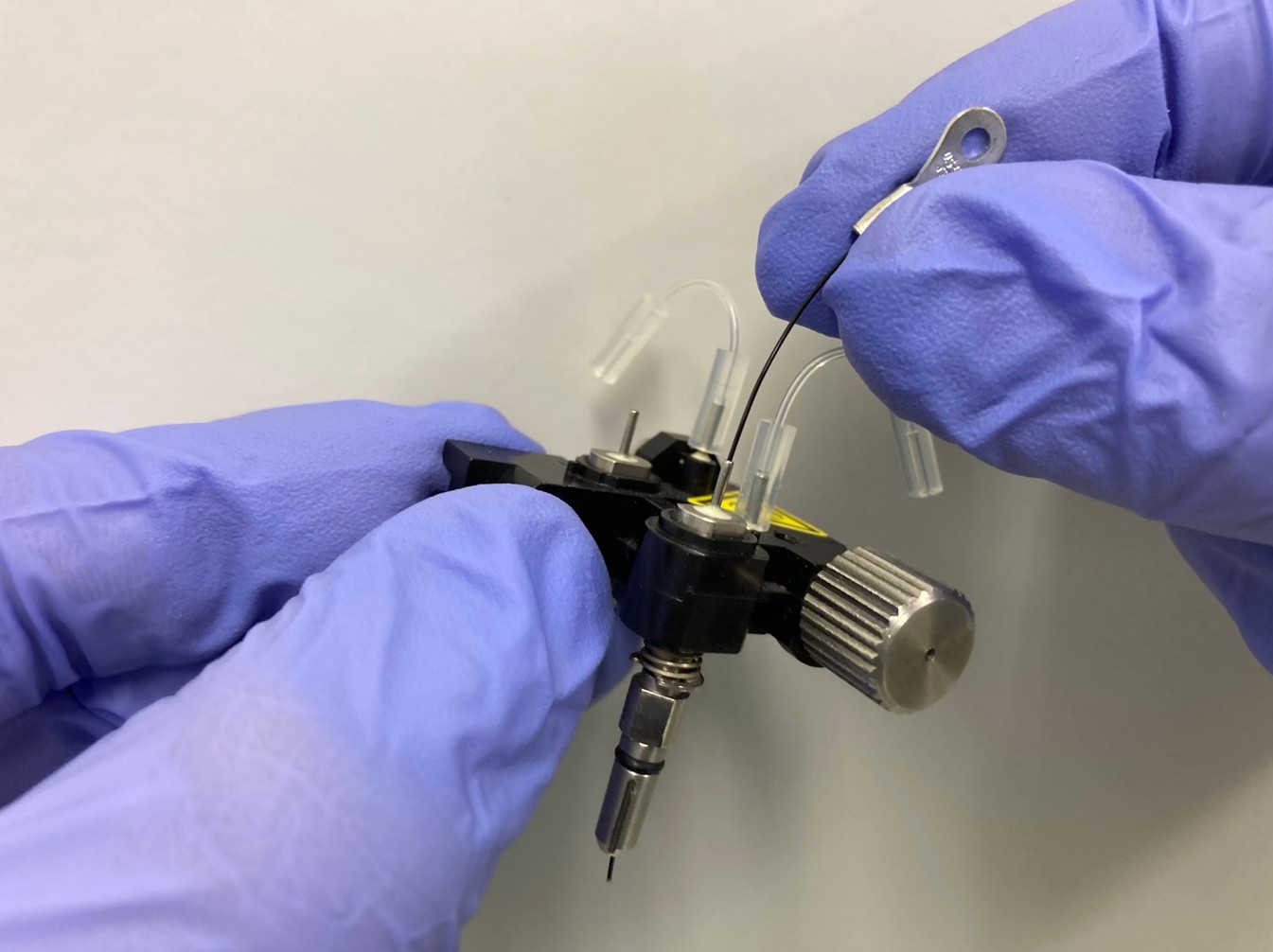

ステップ5 — 清掃ワイヤをノズルに通し、上下に2～3回動かしてノズル内部を清掃します。　　　　　　　　　　　　　　　　　　※ノズル先端から出たゴミをテッシュペーパー等で拭き取ります

ステップ5 — ノズルチューブ内に検体の混入が見られる場合は予備のチューブに交換します

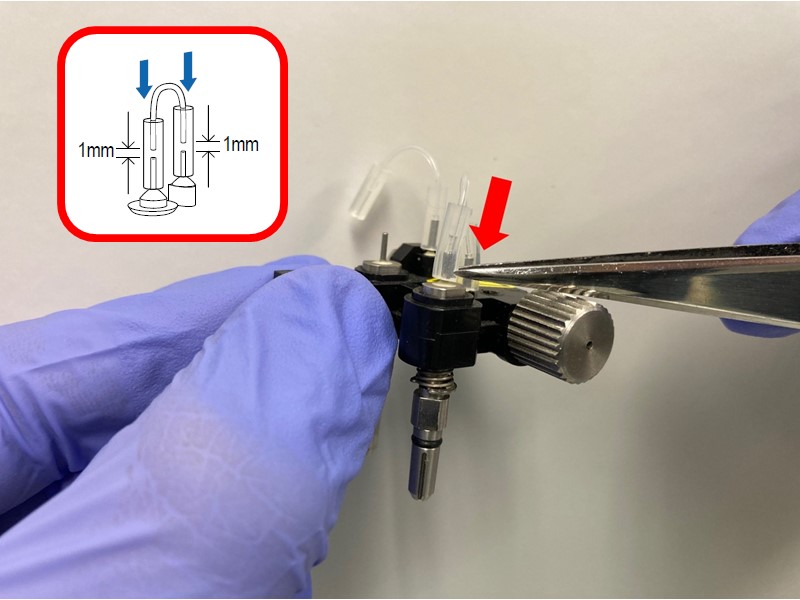

ステップ5 — 清掃後はノズルチューブを深く挿しこまないように注意しながら取り付けます

STEP.6 ノズルを装置に取り付ける

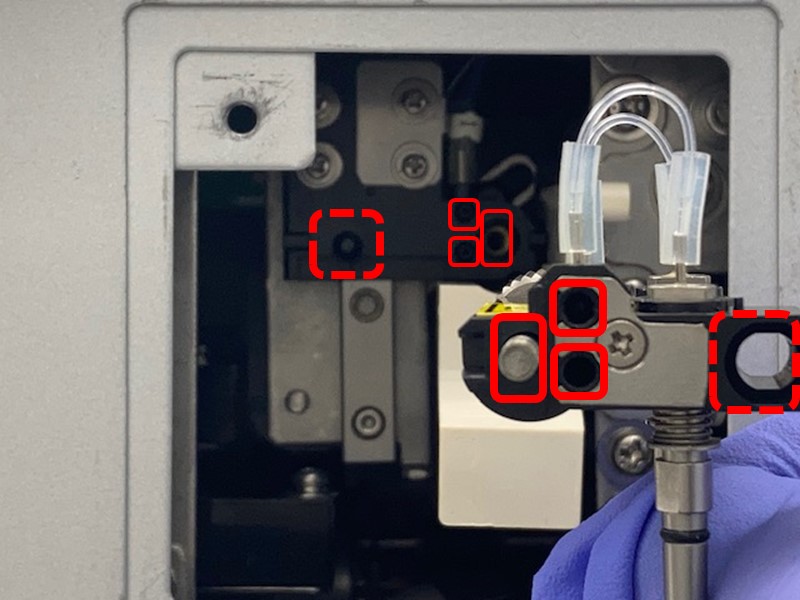

ステップ6 — ノズルを取り付けます。装置内ノズル取り付け部のねじ穴と配管接続部の位置を確認します

ステップ6 — ストッパを押さえてノズル取り付け部が動かないよう注意してノズルを取り付けます

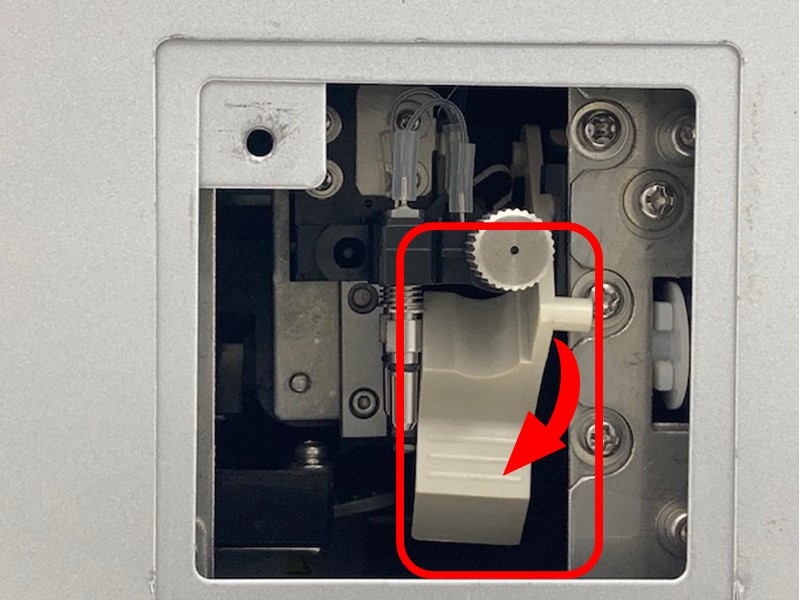

ステップ6 — ストッパーを下げて固定を解除します

ステップ6 — メンテナンスカバーを取り付けます

STEP.7 装置を再起動する

ステップ7 — 装置の電源ボタンを押して起動します

ステップ7 — エラーなく「待機中です」になることを確認します。ノズル清掃を行っても再発する場合はお客様相談室にお電話ください

管理番号：AIC251117-11A
