E1103

チップを装着できない

感染を防ぐために保護手袋をつけてください

作業時間10分

難易度★☆☆

チップを装着できない　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

チェックポイント

チェックポイント

エラーの解除

STEP.1 エラーを解除する

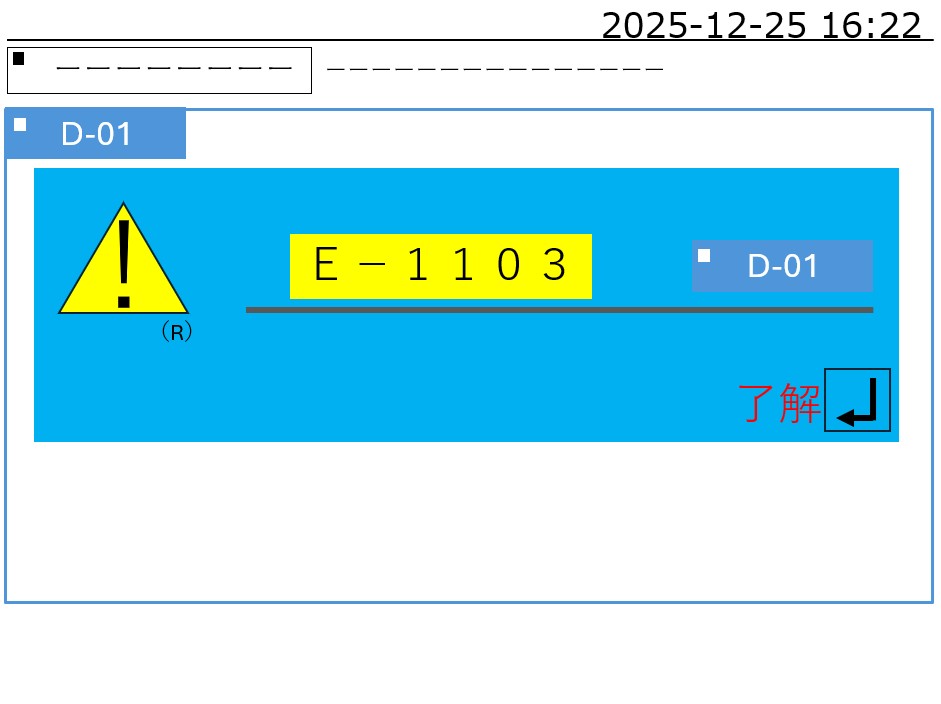

ステップ1 — エラー画面が表示されます

ステップ1 — ENTERボタンを押して、エラーを解除します

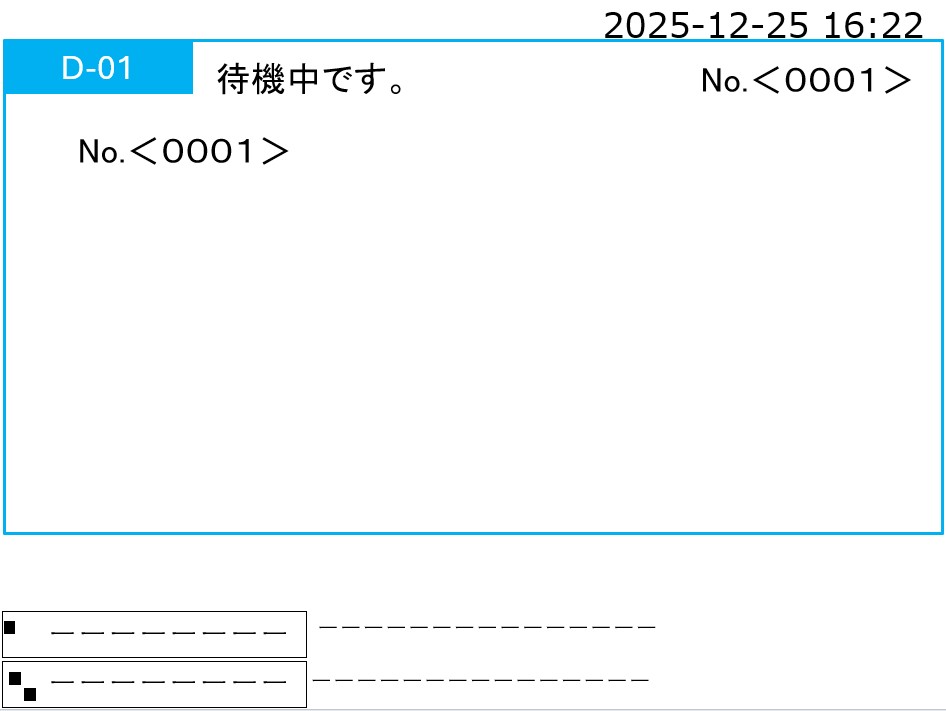

ステップ1 — 待機画面に戻ります

チェックポイント

ノズルの清掃

STEP.1 メインメニューを表示する

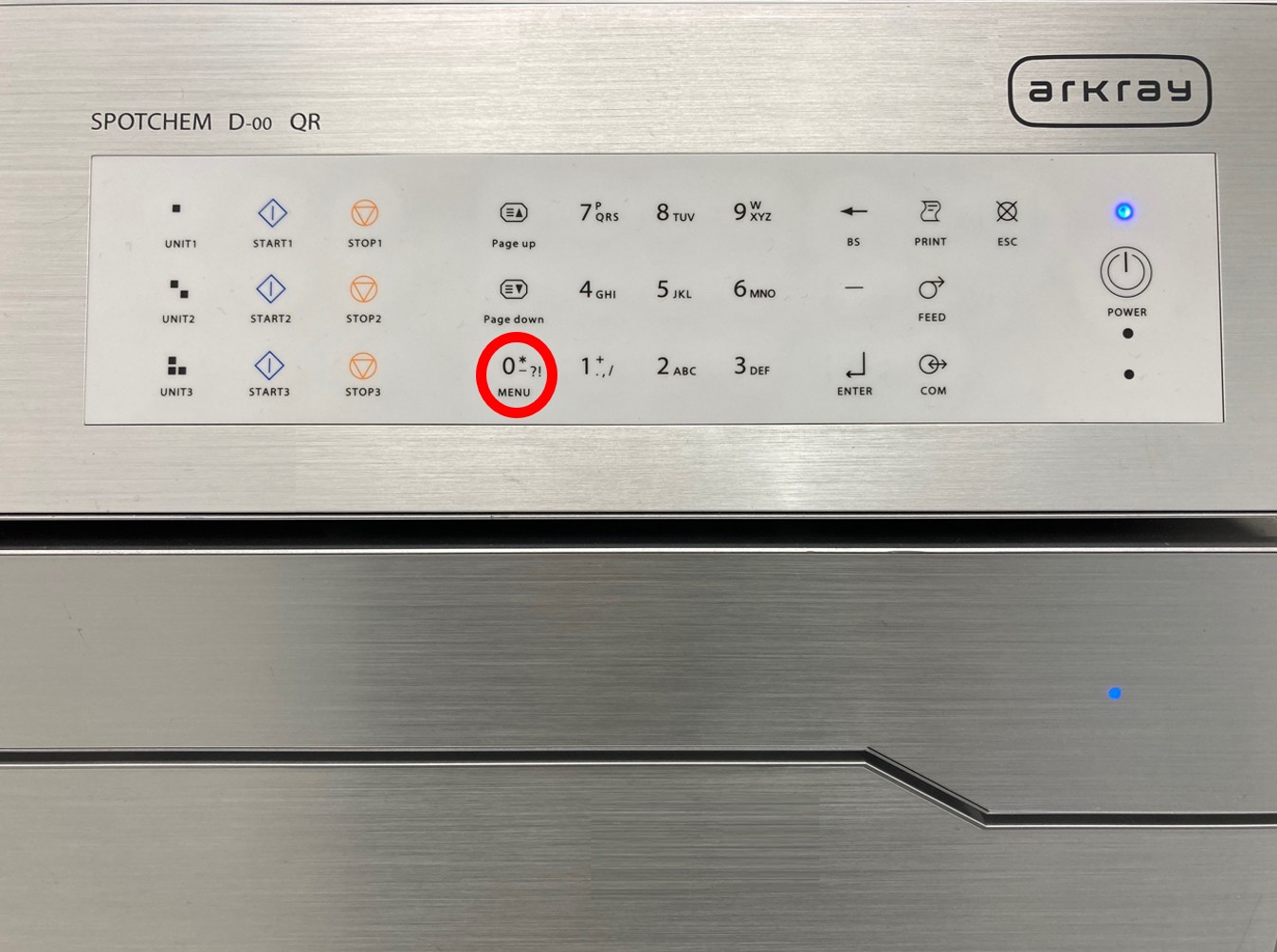

ステップ1 — [0]を押します

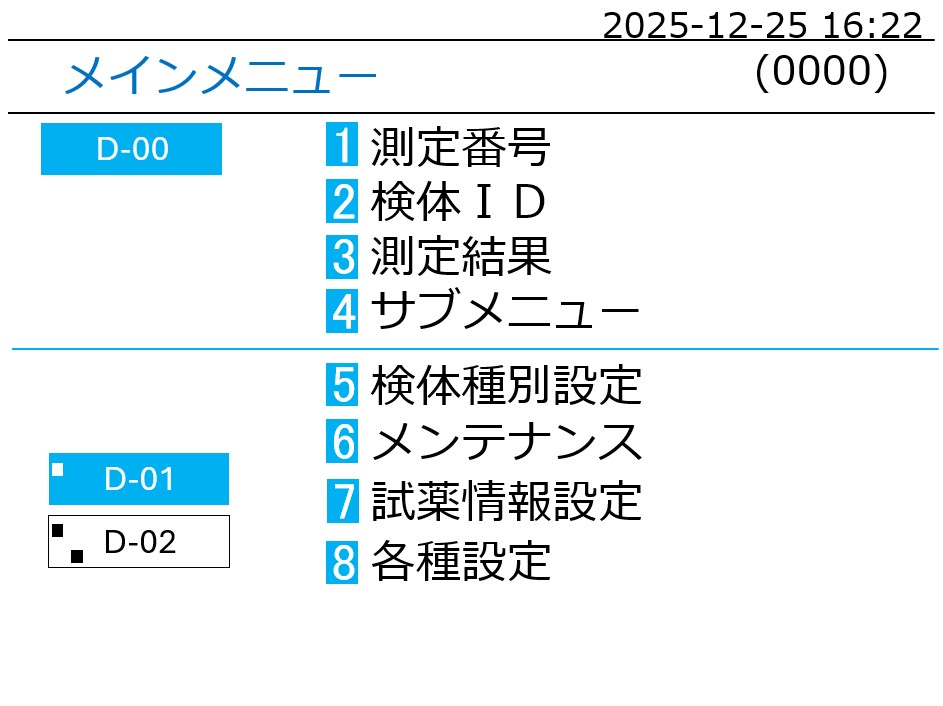

ステップ1 — 【メインメニュー】が表示されます

ステップ1 — [UNIT]を押してエラーの出ている装置を選択します

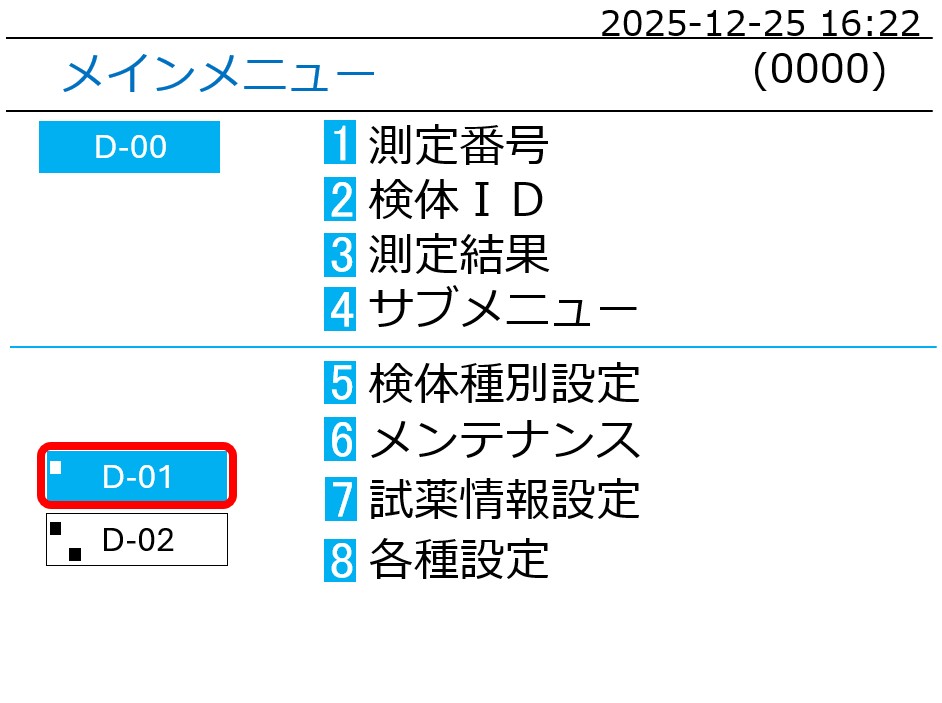

ステップ1 — [D-01]が選択されていることを確認します

STEP.2 お手入れメニューを表示する

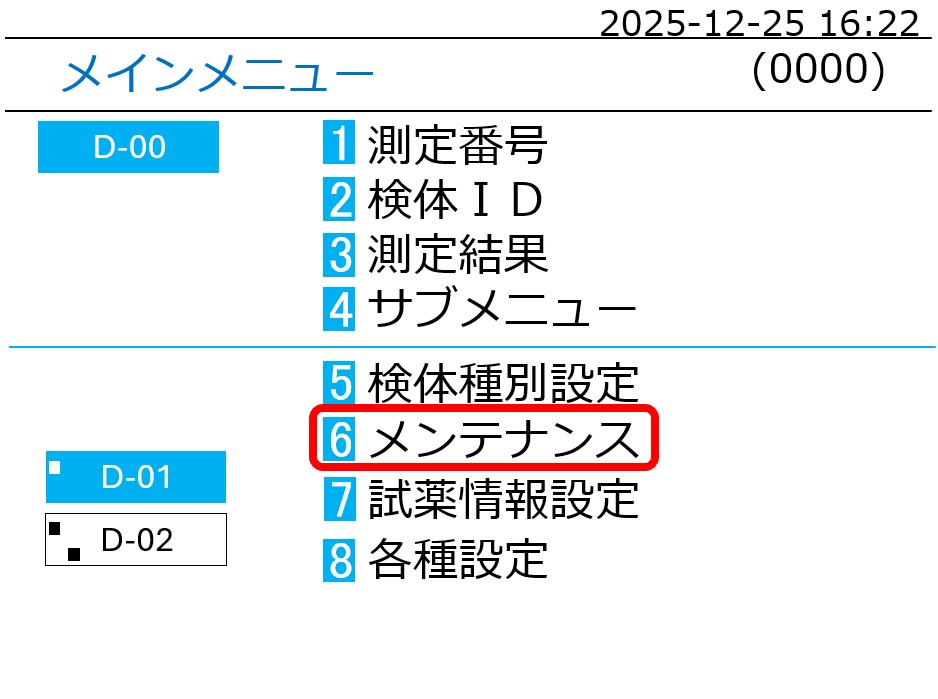

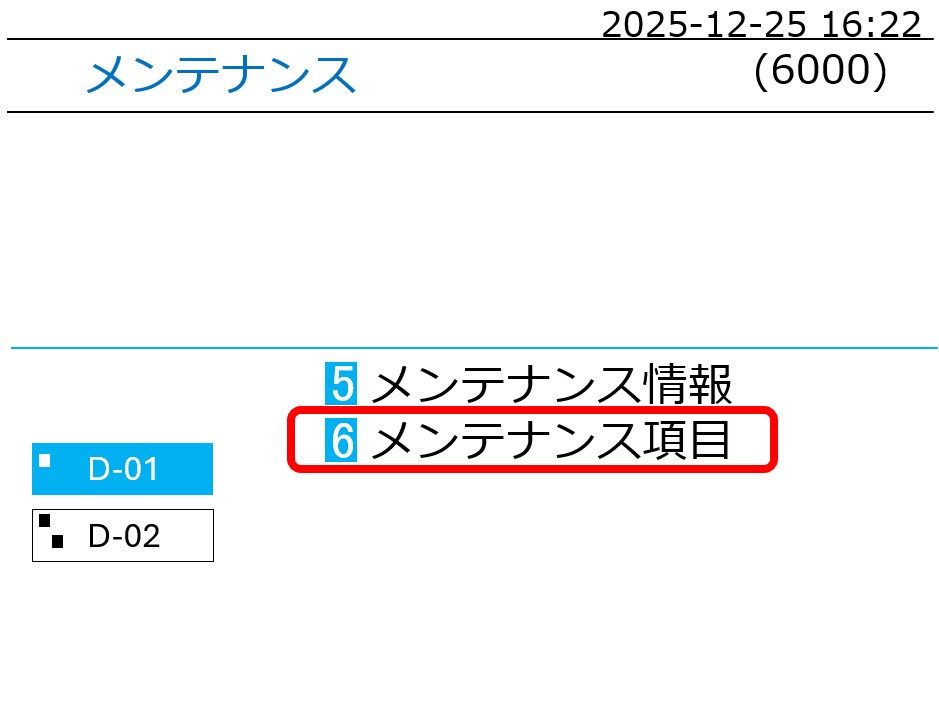

ステップ2 — [6]を押します

ステップ2 — [6]を押します

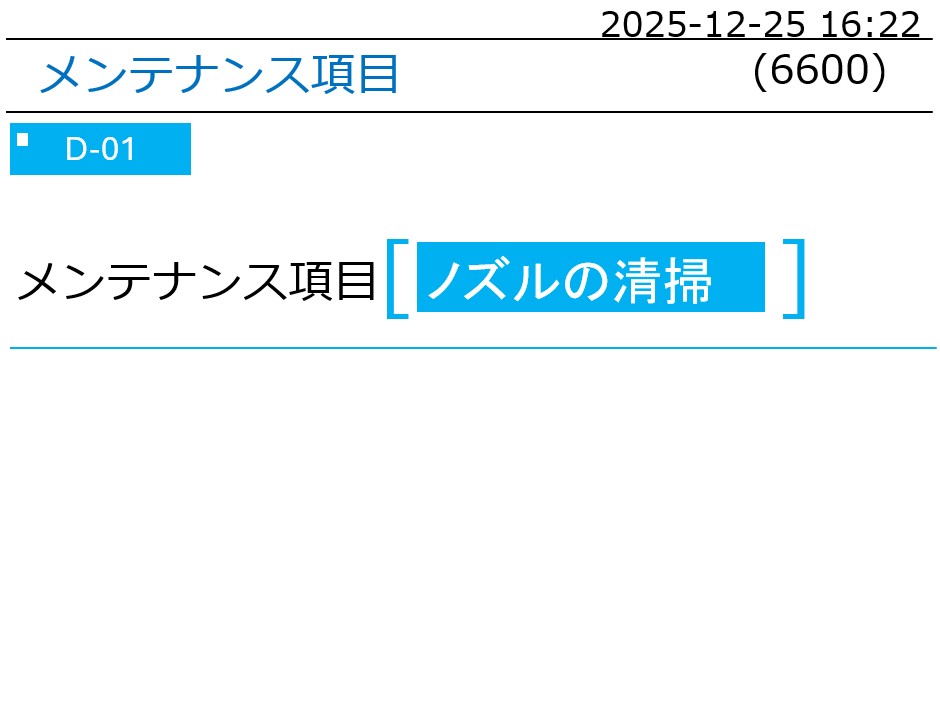

ステップ2 — 【メンテナンス画面】で【ノズルの清掃】であることを確認します

ステップ2 — ENTERキーを押します。カバーが開きます

STEP.3 ノズルをメンテナンス位置まで移動する

ステップ3 — 付属のプラスドライバを使用してメンテナンスカバーを取り外します

ステップ3 — [0]を押します

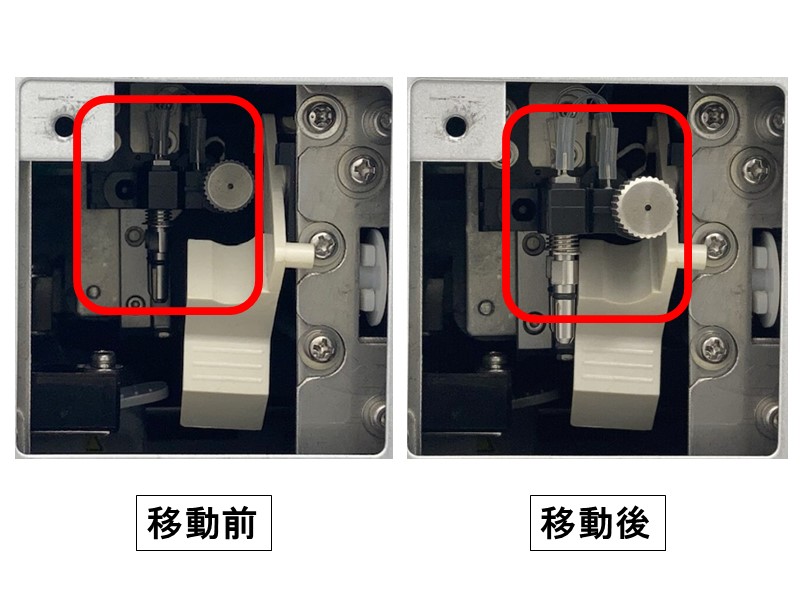

ステップ3 — ノズルがメンテナンス位置に移動します

ステップ3 — ENTERを押します。本装置の電源が切れます

STEP.4 ノズルOリングを清掃する

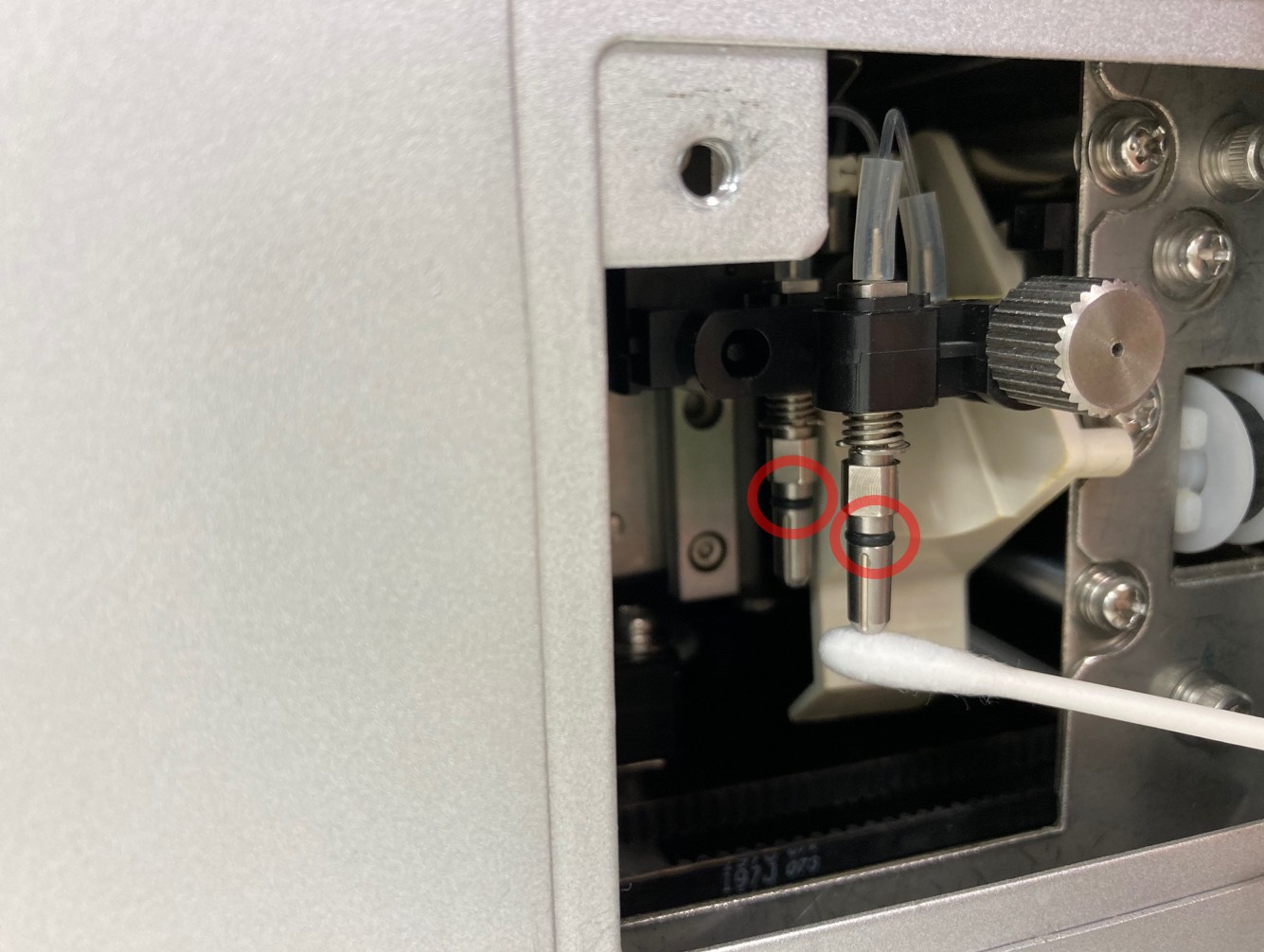

ステップ4 — 蒸留水で湿らせた綿棒でノズルOリングの汚れを拭き取ります

ステップ4 — 付属のプラスドライバを使用してメンテナンスカバーを取り付けます

ステップ4 — 装置の電源ボタンを押して起動します

解消しない場合、チェックポイント３でノズルを交換します

チェックポイント

ノズル交換の準備

STEP.1 メインメニューを表示する

ステップ1 — [0]を押します

ステップ1 — 【メインメニュー】が表示されます

ステップ1 — [UNIT]を押してエラーの出ている装置を選択します

ステップ1 — [D-01]が選択されていることを確認します

STEP.2 お手入れメニューを表示する

ステップ2 — [6]を押します

ステップ2 — [6]を押します

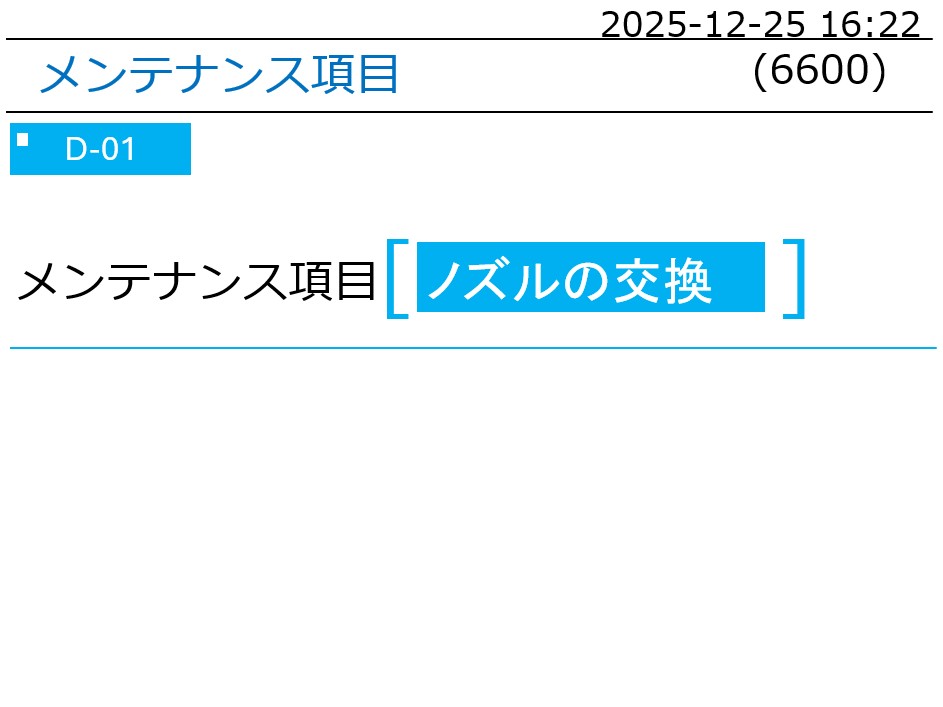

ステップ2 — 【メンテナンス画面】で[ー]を４回押して【ノズルの交換】を選択します

ステップ2 — ENTERを押します

STEP.3 ノズル交換の準備

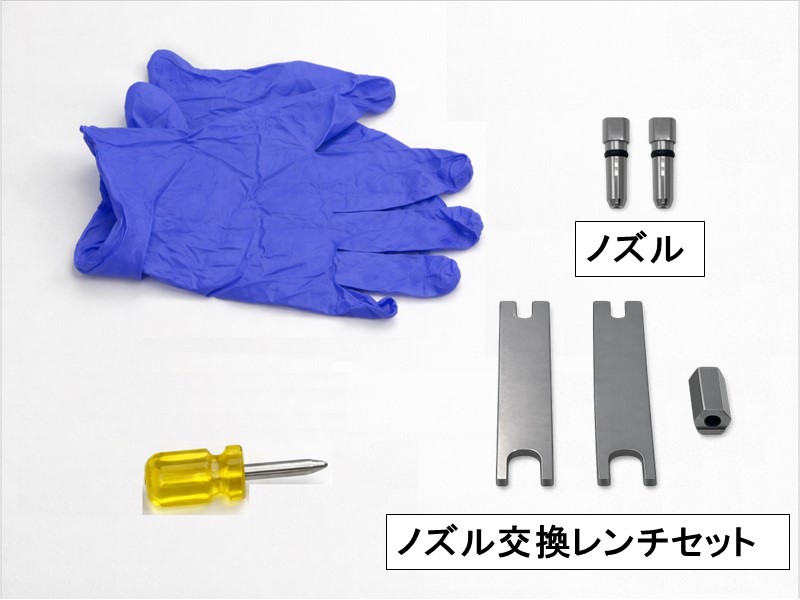

ステップ3 — ノズル交換に必要な工具を準備します

STEP.4 ノズルをメンテナンス位置まで移動する

ステップ4 — 付属のプラスドライバを使用してメンテナンスカバーを取り外します

ステップ4 — [0]を押します

ステップ4 — ノズルがメンテナンス位置に移動します

ステップ4 — ノズルをノズルストッパで固定します

チェックポイント

ノズルの交換

STEP.1 ノズルメンテホルダを外す

ステップ1 — ENTERを押します。本装置の電源が切れます

ステップ1 — ノズルメンテホルダの固定ねじを反時計回りに手で回して取り外します

STEP.2 ノズルを外す

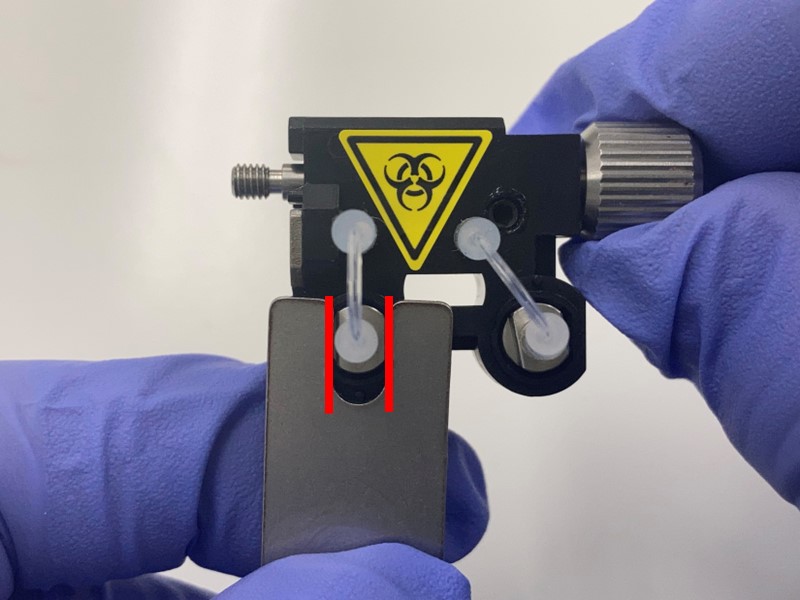

ステップ2 — アダプタをノズルの下から差し込んでレンチの小幅側でノズルの上部を固定します　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※必ずノズルの上部をレンチで固定してから、ノズルの取り外しや取り付けを行ってください。固定せずに行うと故障の原因となる恐れがあります

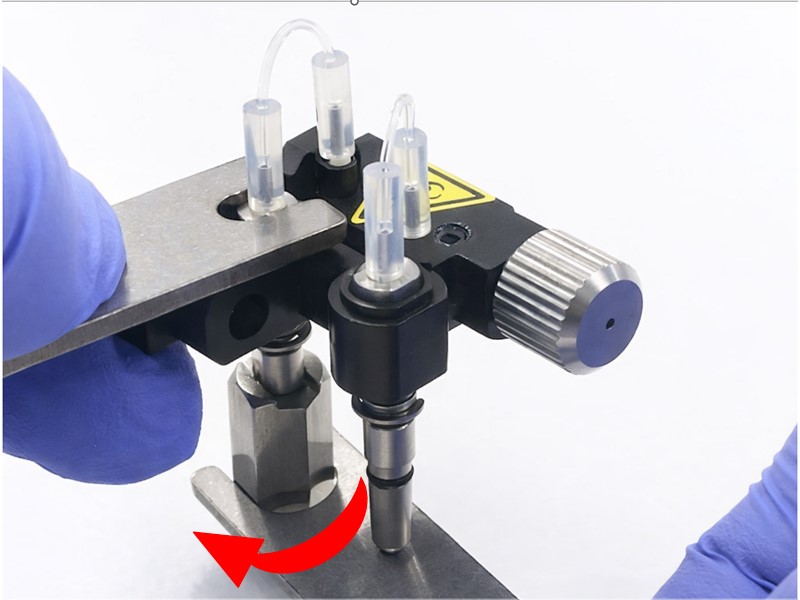

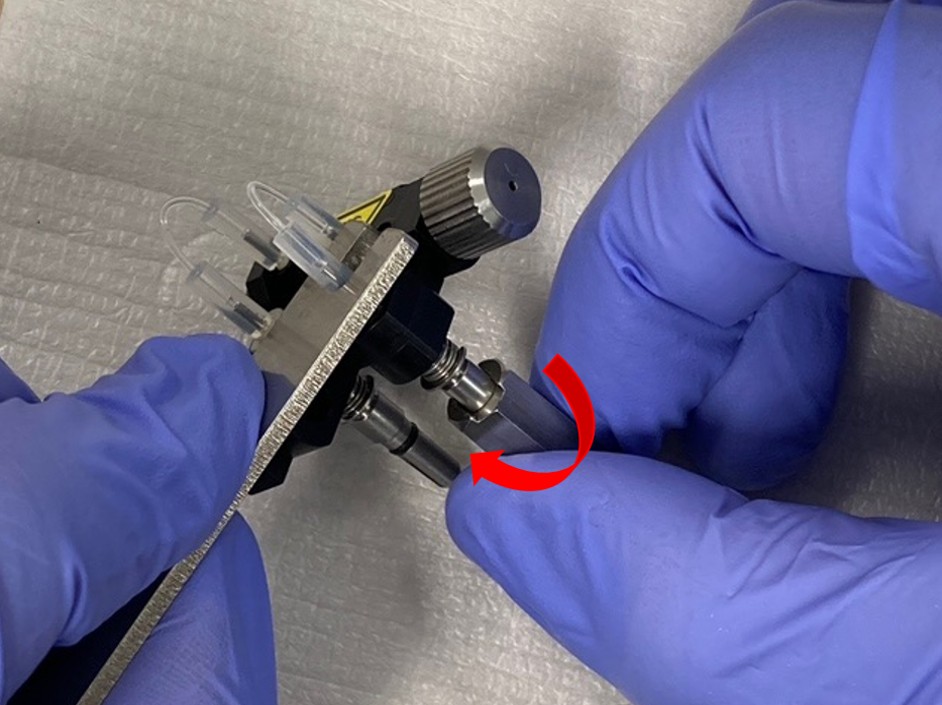

ステップ2 — レンチの大幅側でアダプタを回し、ノズルの取付部をゆるめます

ステップ2 — アダプタを矢印の方向に回し、手で回してゆるめます

ステップ2 — 古いノズルを取り外します

STEP.3 新しいノズルに交換する

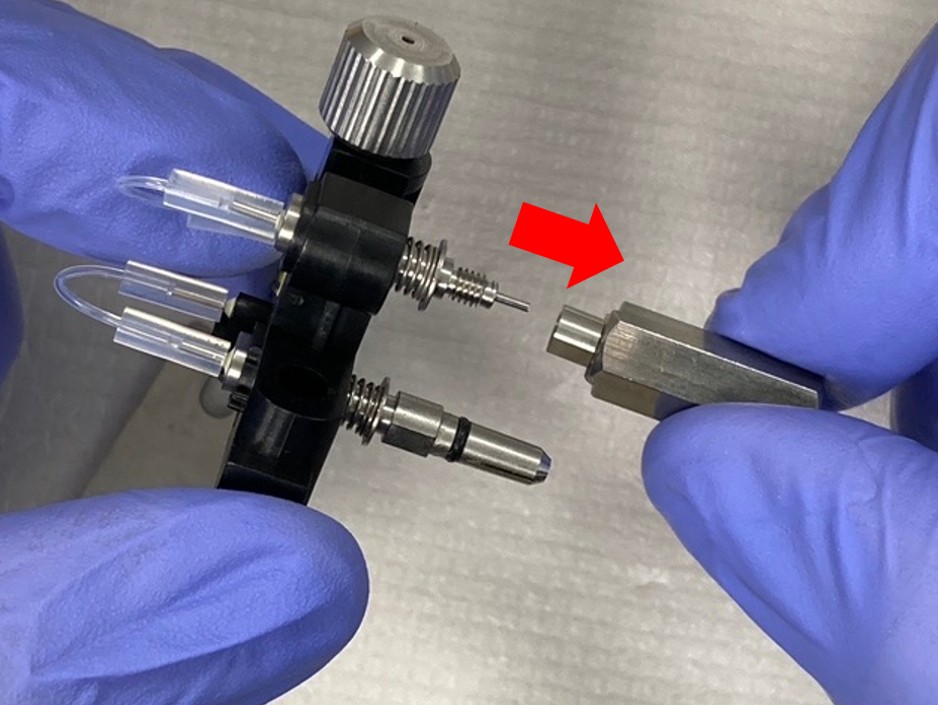

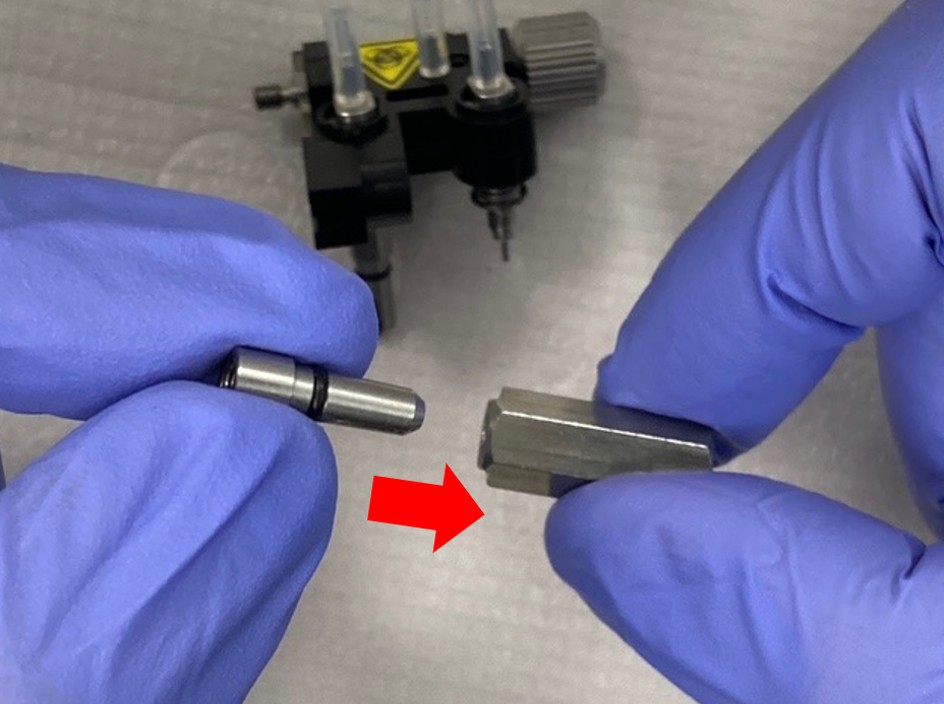

ステップ3 — 古いノズルをアダプタから外します

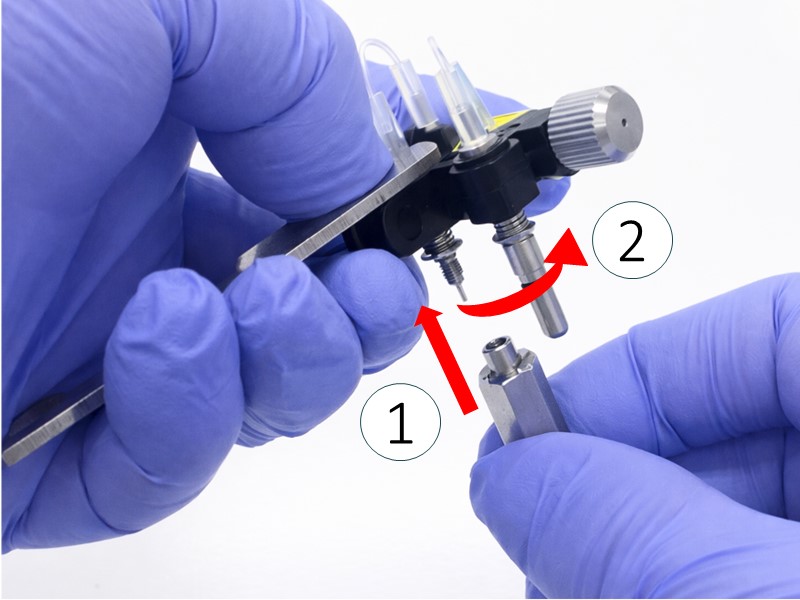

ステップ3 — 新しいノズルをアダプタにセットします

ステップ3 — レンチの小幅側でノズルの上部を固定し、①アダプタを手で挿しこみ、②手で回して止まるところまで締めます

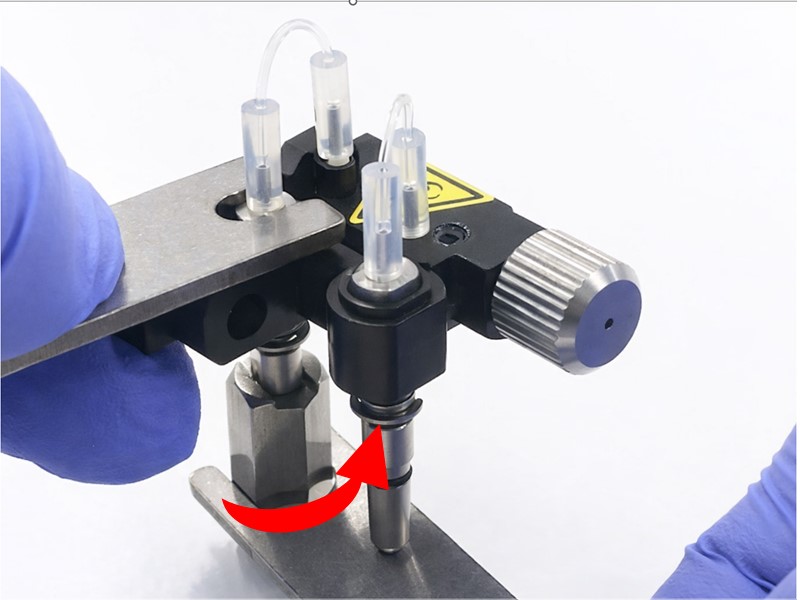

ステップ3 — レンチの小幅側でノズルの上部を固定し、レンチの大幅側でアダプタを回してさらに固く（90 度以上）締めます

STEP.4 ノズルメンテホルダを取り付ける

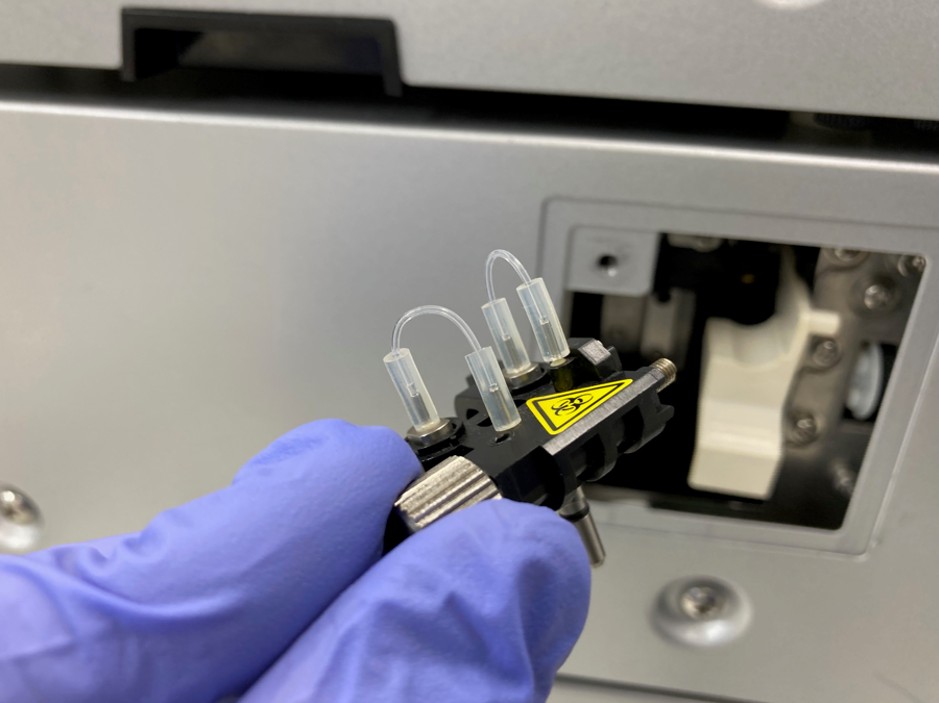

ステップ4 — 装置にノズルメンテホルダを取り付けます

ステップ4 — ノズルメンテホルダの固定ねじを時計回りに手で回して取り付けます

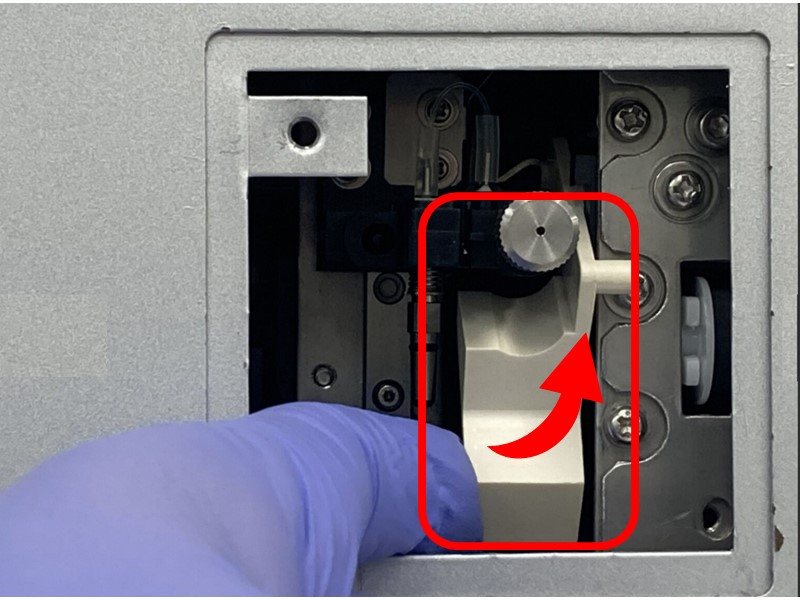

ステップ4 — ノズルストッパを下げて解除します

ステップ4 — 付属のプラスドライバを使用してメンテナンスカバーを取り付け、電源を入れます
