E2103

チップを装着できない

作業時間10分

難易度★☆☆

チップを装着できない　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

チェックポイント

チェックポイント

チップセット状態の確認

STEP.1 エラーを解除してチップケースを取りだす

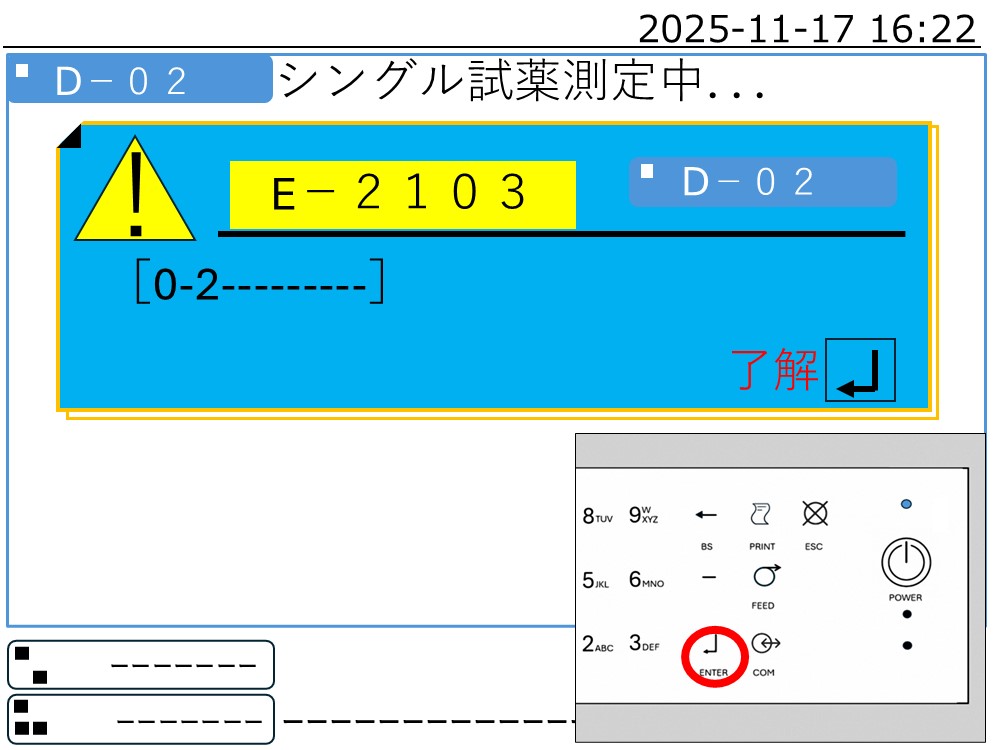

ステップ1 — ［ENTER］を押して、エラーを解除します

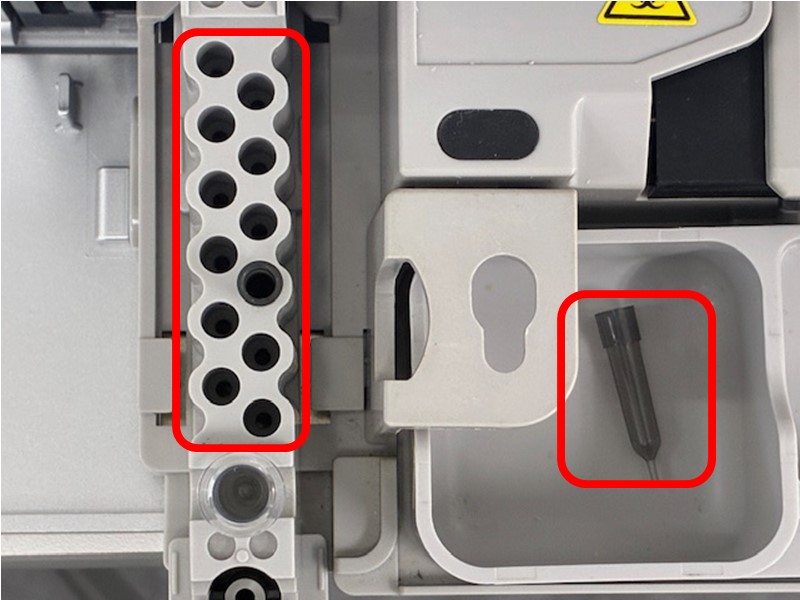

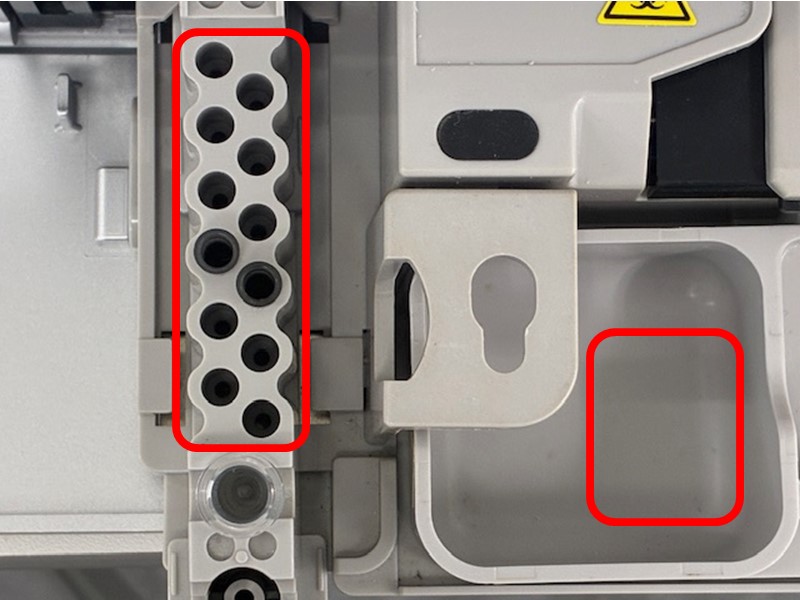

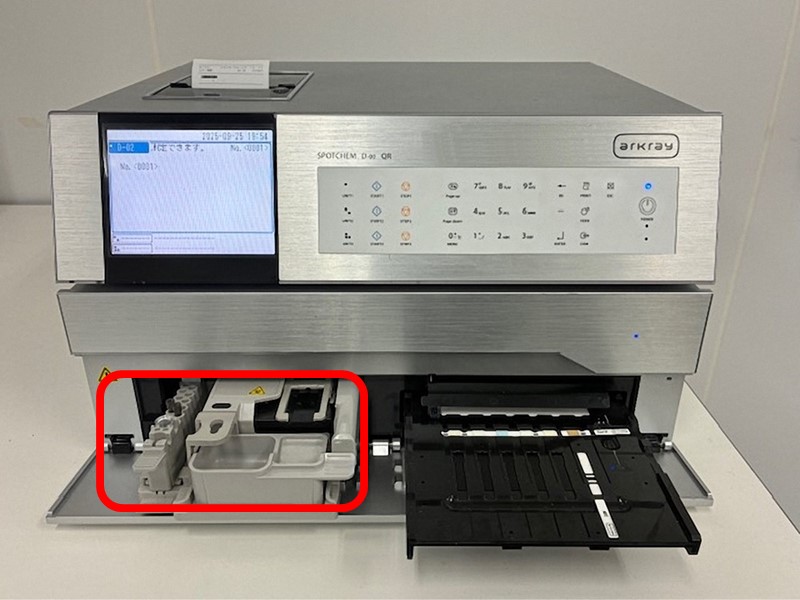

ステップ1 — 測定が中断されて正面カバーが開きます。出てきたチップケースとチップ廃棄トレイを確認します

ステップ1 — セットしたチップが廃棄トレイに入っている場合は［STOP］を押して測定を終了し、チェックポイント2に進みます

ステップ1 — セットしたチップがそのままチップケースに残っている場合はSTEP2に進みます。チップケースにも廃棄トレイにも残っていない場合STEP3に進みます

STEP.2 チップケース確認後に再測定する

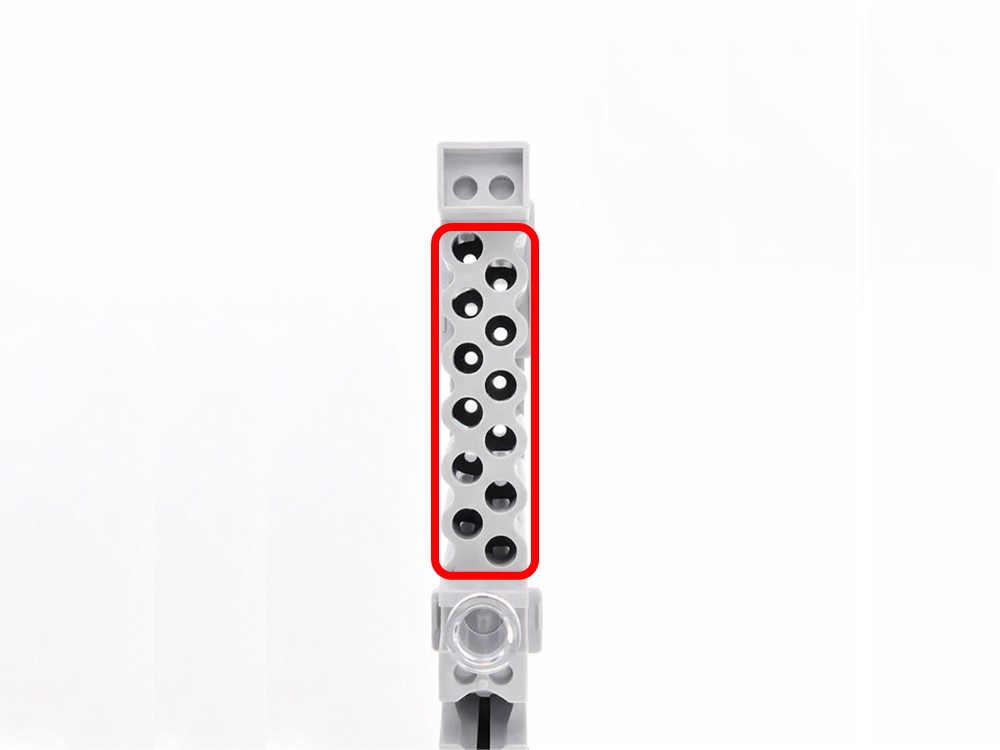

ステップ2 — チップケースのチップセット穴にゴミなどがないことを確認します

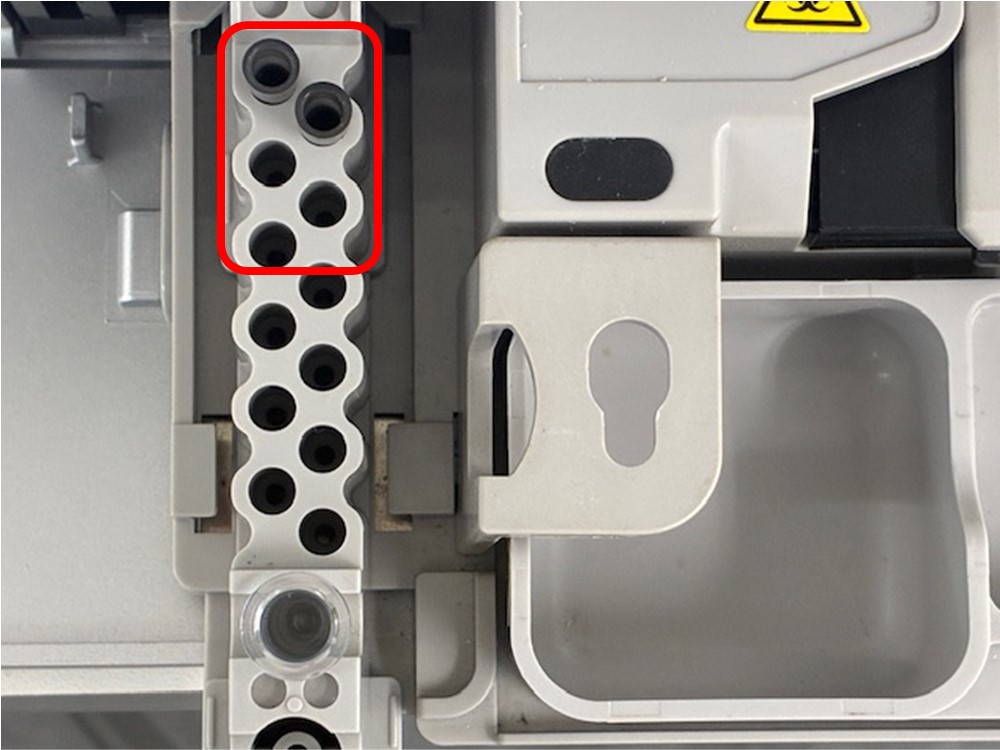

ステップ2 — チップケースの一番奥から必要な本数の新しいチップをセットして再測定を行います

ステップ2 — 症状が変わらない場合はチェックポイント２に進みます

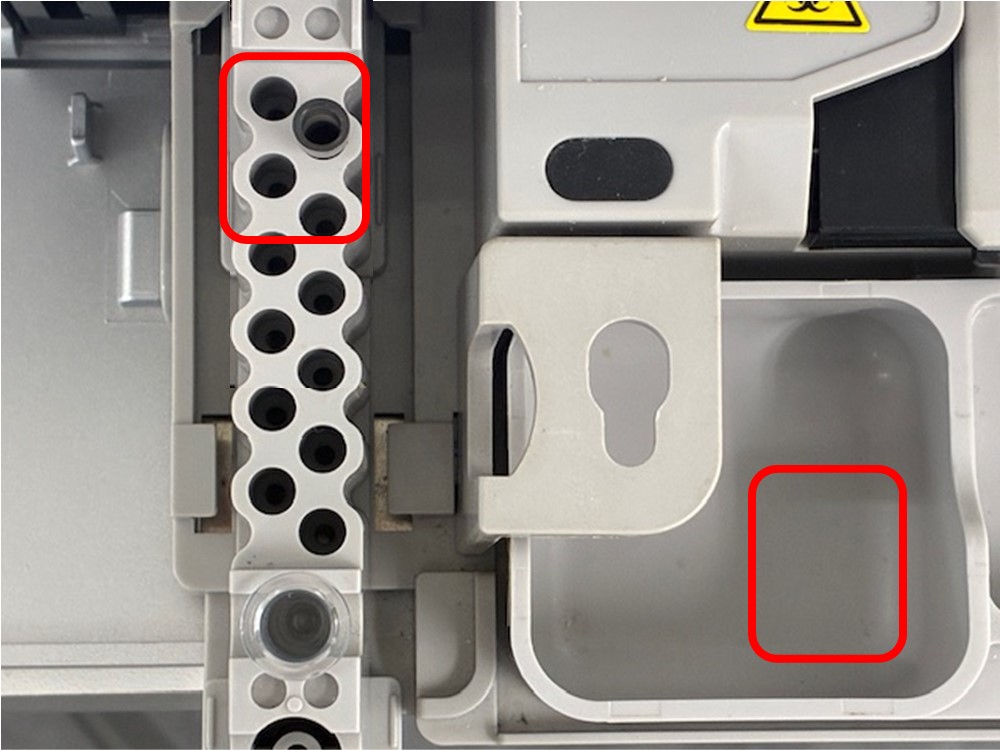

ステップ2 — セットしたチップがなくなってしまった場合はSTEP3に進みます

STEP.3 装置内のチップ残り確認

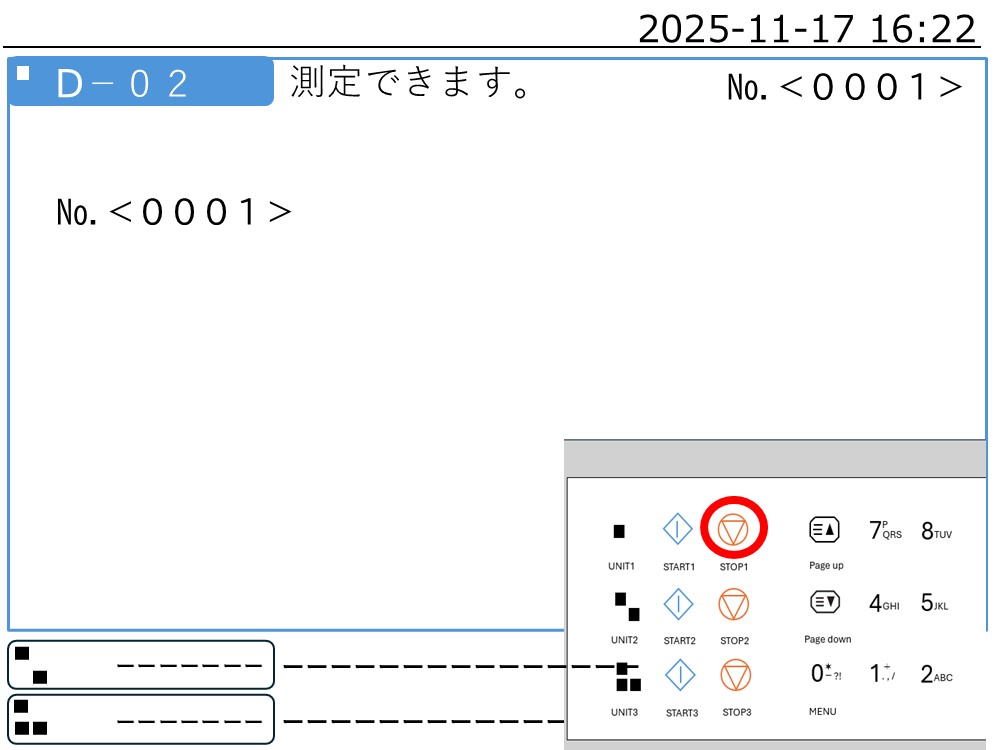

ステップ3 — ［STOP］を押します

ステップ3 — テーブルが装置内に戻って待機中になることを確認します

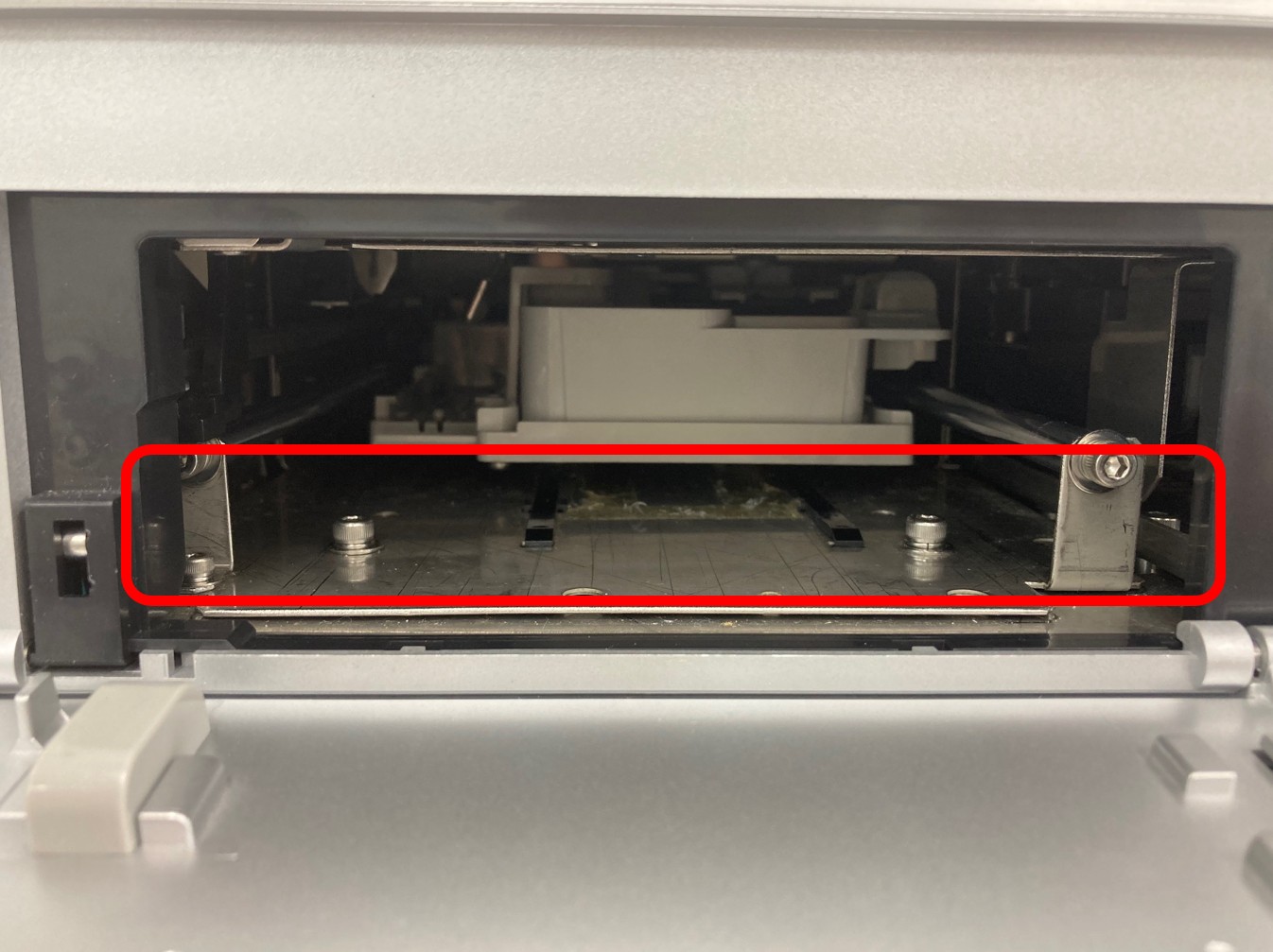

ステップ3 — 正面のカバーを手で開きます

ステップ3 — 装置内部にチップが落ちていたらピンセットなどで取り出します。見つからない場合はアークレイお客様相談室までお電話ください

チェックポイント

ノズルの清掃

STEP.1 メンテナンス操作を行う①

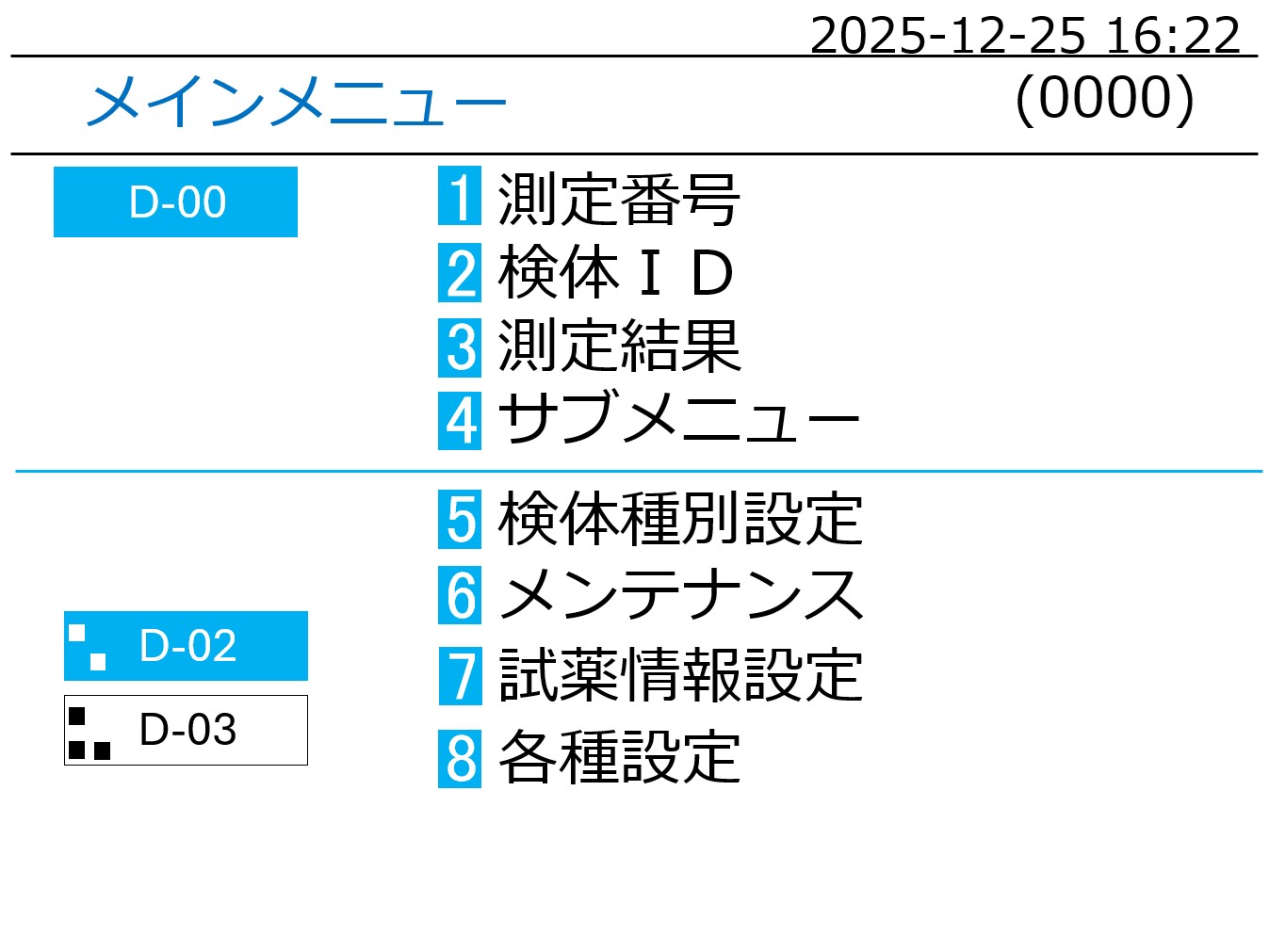

ステップ1 — [0]を押してメインメニューを表示します

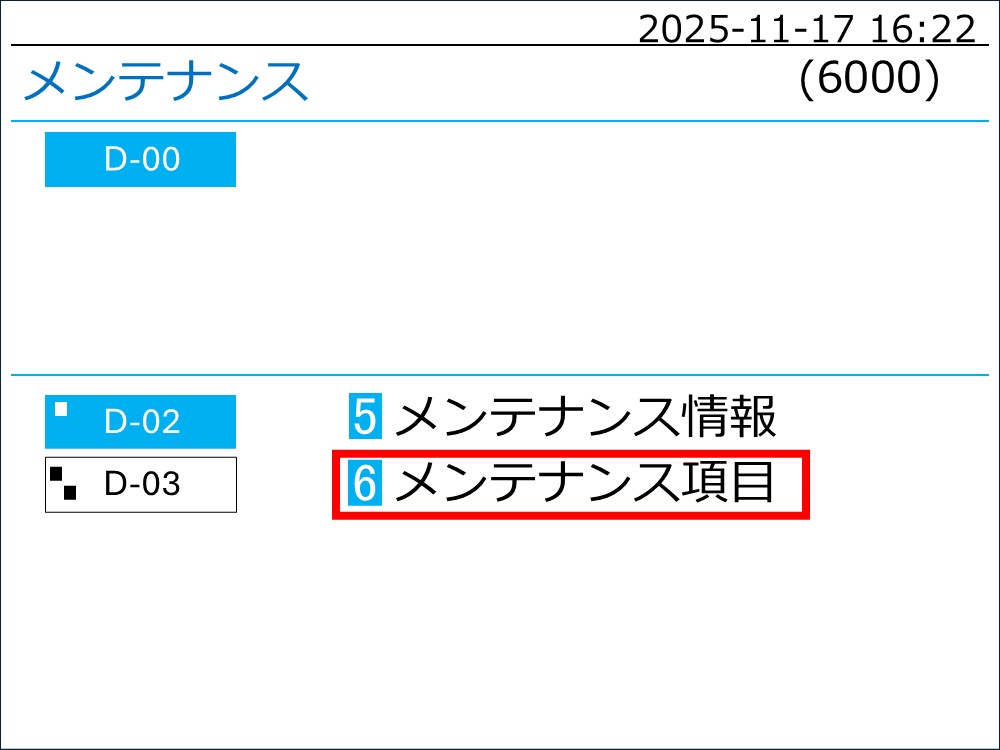

ステップ1 — 「D-02」が選択されていることを確認して［6］を押します

ステップ1 — 選択されていない場合は[UNIT]を押してエラーの出ている装置を選択します。選択後［6］を押します

ステップ1 — ［6］を押します

STEP.2 メンテナンス操作を行う②

ステップ2 — 「毎日清掃」が表示されます

ステップ2 — [ー]を押して「ノズルの清掃」を表示させて［ENTER］を押します

ステップ2 — 「メンテナンスカバーを開けてください」と表示が出ることを確認します

STEP.3 ノズルをメンテナンス位置まで移動する

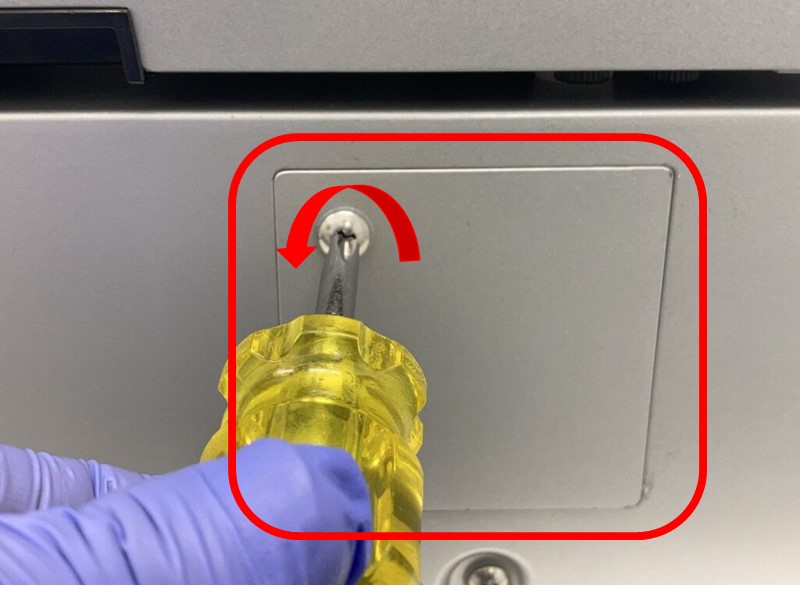

ステップ3 — 付属のプラスドライバを使用してメンテナンスカバーを取り外します

ステップ3 — [0]を押します

ステップ3 — ノズルがメンテナンス位置に移動します

ステップ3 — ［ENTER］を押します。その後電源を落とします

STEP.4 ノズルOリングを清掃する

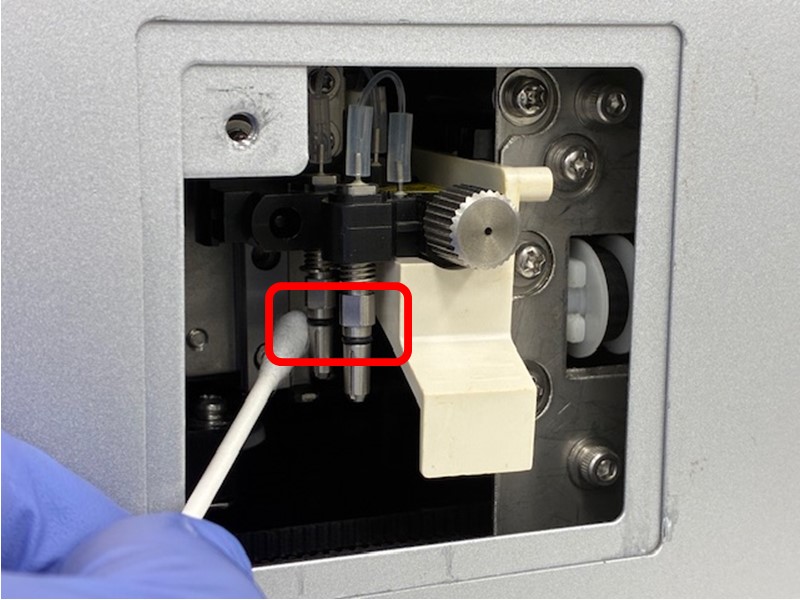

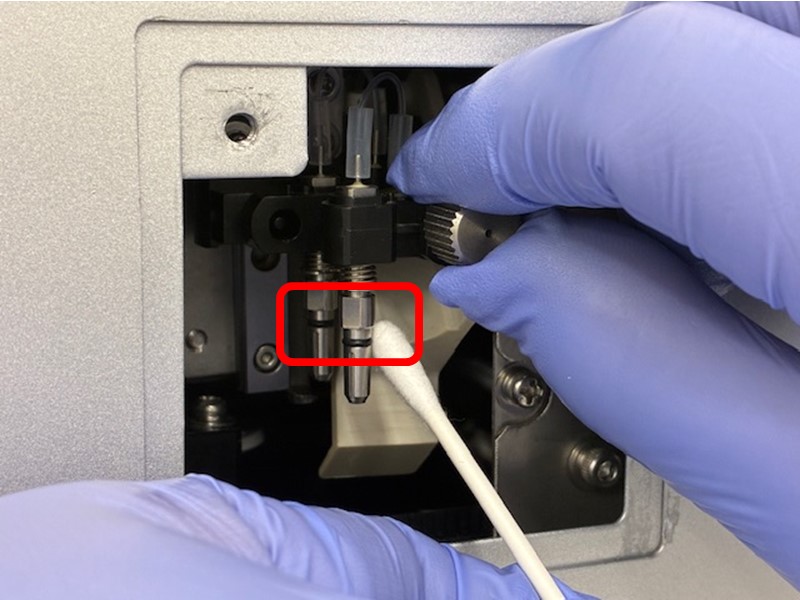

ステップ4 — 蒸留水で湿らせた綿棒でノズルOリング（2か所）の汚れを拭き取ります

ステップ4 — ノズル固定レバー（白）は清掃位置により上げ下げしてOリング周りを一通り清掃します。清掃終了後は下げた状態にします

ステップ4 — 付属のプラスドライバを使用してメンテナンスカバーを取り付けます

ステップ4 — 装置の電源ボタンを押して再起動します。解消しない場合、チェックポイント３でノズルを交換します

チェックポイント

ノズルの交換

STEP.1 必要部材を準備する

ステップ1 — ノズルの交換には予備のノズルとノズル交換レンチセットが必要です。在庫がなく作業が難しい場合はアークレイお客様相談室までお電話ください

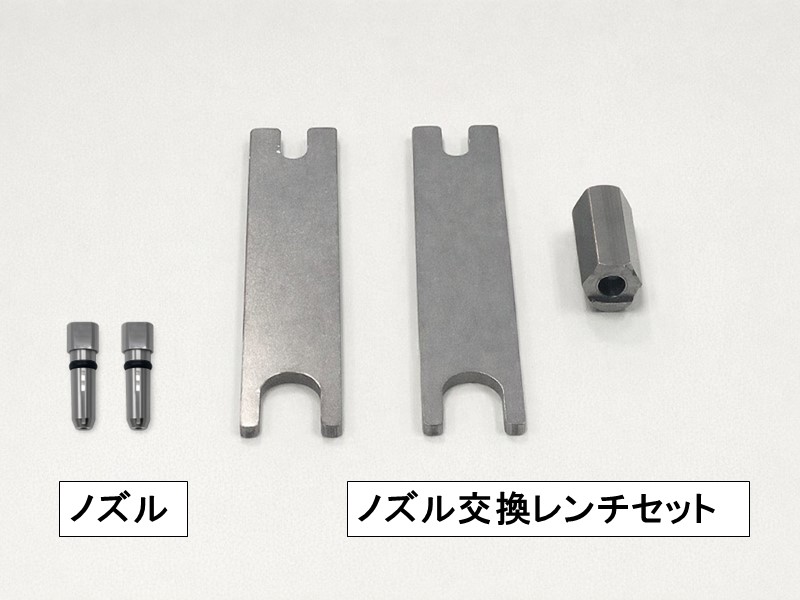

ステップ1 — ノズル、ノズル交換レンチセット、保護手袋、プラスドライバを準備します

STEP.2 メンテナンス操作を行う①

ステップ2 — [0]を押します。メインメニューが表示されます

ステップ2 — 「D-02」が選択されていることを確認して［6］を押します

ステップ2 — 選択されていない場合は[UNIT]を押してエラーの出ている装置を選択します。選択後［6］を押します

ステップ2 — ［6］を押します。メンテナンス項目を選択します

STEP.3 メンテナンス操作を行う②

ステップ3 — 「毎日清掃」が表示されます

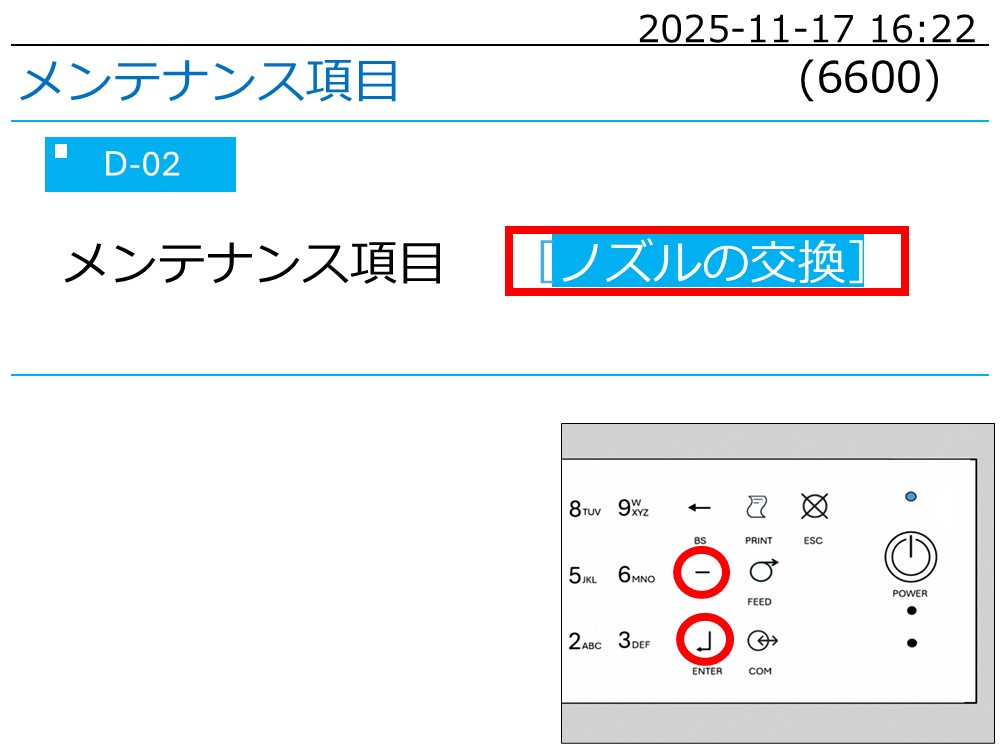

ステップ3 — [ー]を押して「ノズルの交換」を表示させて［ENTER］を押します

ステップ3 — 「メンテナンスカバーを開けてください」と表示が出ることを確認します

ステップ3 — 本体左側面のメンテナンスカバーを取り外します。

STEP.4 ノズルを取り外す①

ステップ4 — [0]を押します

ステップ4 — ノズルがメンテナンス位置に移動して「ノズルを固定してください」の表示が出ます

ステップ4 — ノズルストッパ（赤枠）を手前に引き上げてノズルを固定します。

ステップ4 — 固定後［ENTER］を押します。その後電源を落とします

STEP.5 ノズルを取り外す②

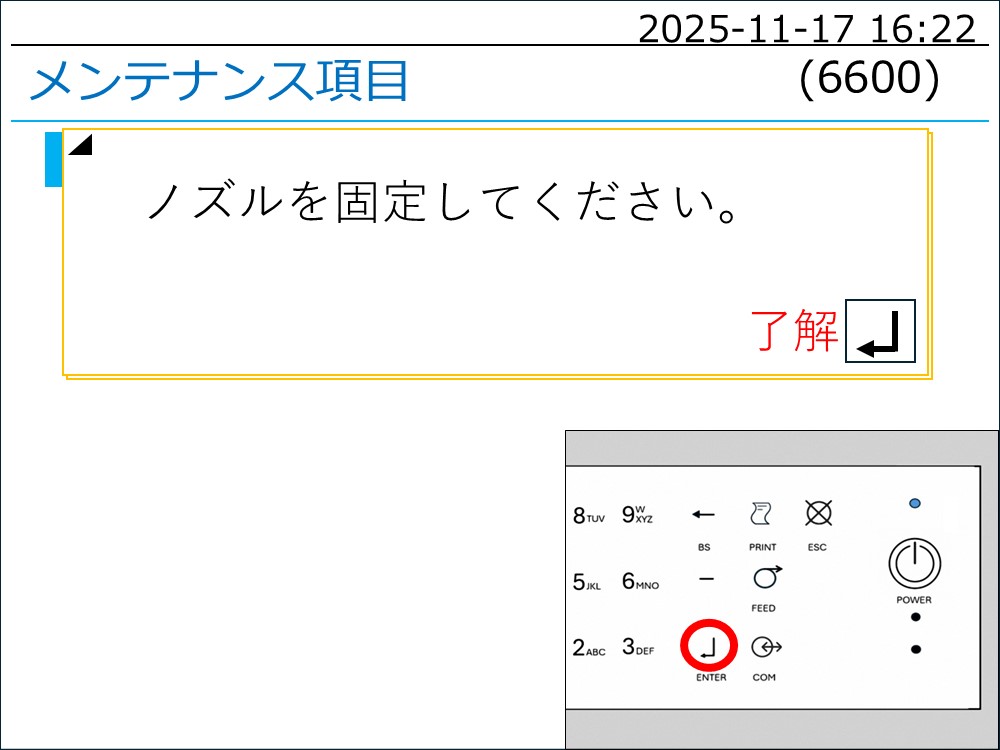

ステップ5 — 固定後［ENTER］を押します。

ステップ5 — 電源ボタンを押して電源を落とします

ステップ5 — ストッパが下がらないよう押さえながらノズルの固定ねじを緩めて装置から取り出します

STEP.6 ノズルを交換する①

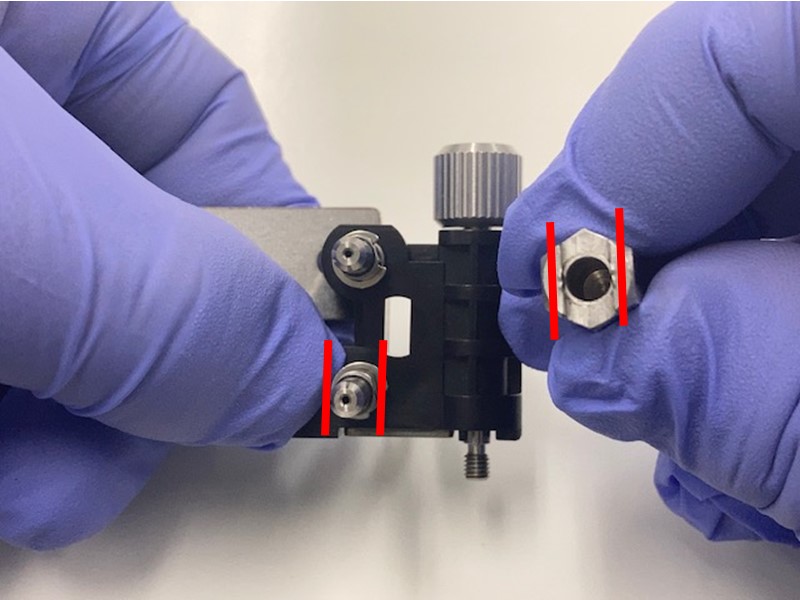

ステップ6 — ノズルにアダプタを挿入します。ノズル根元の平らな面とアダプタの面が合うように差し込みます

ステップ6 — レンチの小幅側でノズルの上部を固定します

ステップ6 — レンチの大幅側でアダプタを回してノズル固定をゆるめます

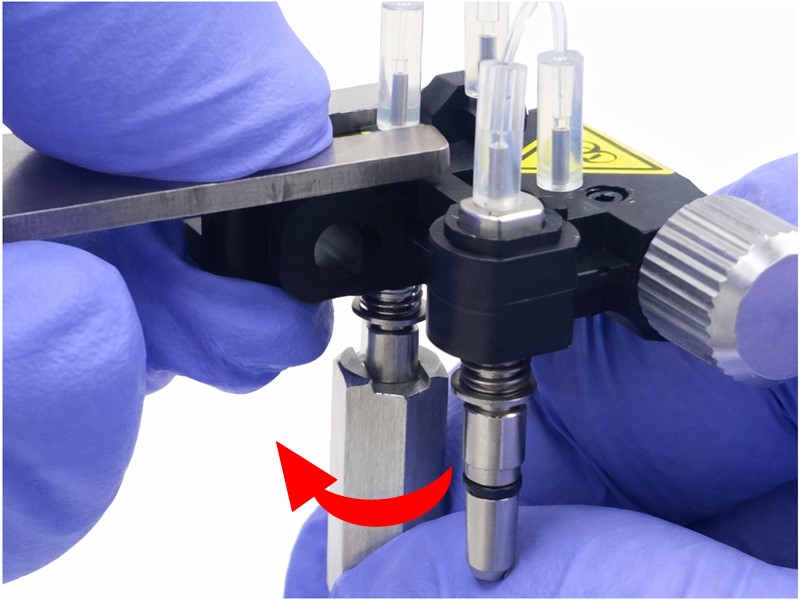

ステップ6 — ゆるんだら手でアダプタを回してノズルを取り外します

STEP.7 ノズルを交換する②

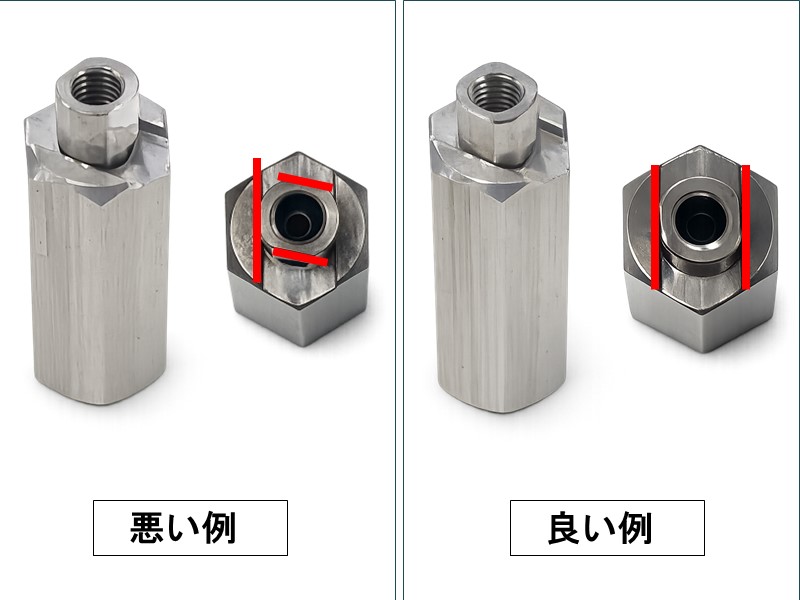

ステップ7 — 新しいノズルをアダプタにセットします。ノズル根元の平らな面とアダプタの面が合うようにセットします

ステップ7 — ノズルを取り付けアダプタを手で軽く締めます

ステップ7 — レンチ小幅側でノズル上部を固定し、レンチ大幅側でアダプタを回して固く締めます

STEP.8 ノズルを装置に取り付ける

ステップ8 — ノズルを取り付けます。装置内ノズル取り付け部のねじ穴と配管接続部の位置を確認します

ステップ8 — ストッパを押さえてノズル取り付け部が動かないよう注意してノズルを取り付けます

ステップ8 — ストッパーを下げて固定を解除します

ステップ8 — メンテナンスカバーを取り付けます

STEP.9 測定を行う

ステップ9 — 装置の電源を入れます

ステップ9 — エラーなく「待機中です。」の表示が出たら測定可能です。再度測定を行います。　症状が再発する場合はお客様相談室へご連絡ください

管理番号：AIC251117-08A
