T10-0

スターラー

感染を防ぐために保護手袋をつけてください

作業時間5~60分

難易度★★☆

反応槽内で検体と緩衝液を攪拌するスターラーの回転動作に異常を検知しました

チェックポイント

緩衝液残量の確認

STEP.1 緩衝液の残量を確認する

ステップ1 — 緩衝液ボトルを持ち上げて残量を確認します。残量がない場合はボトルを交換してください。ボトルは水平に置きます

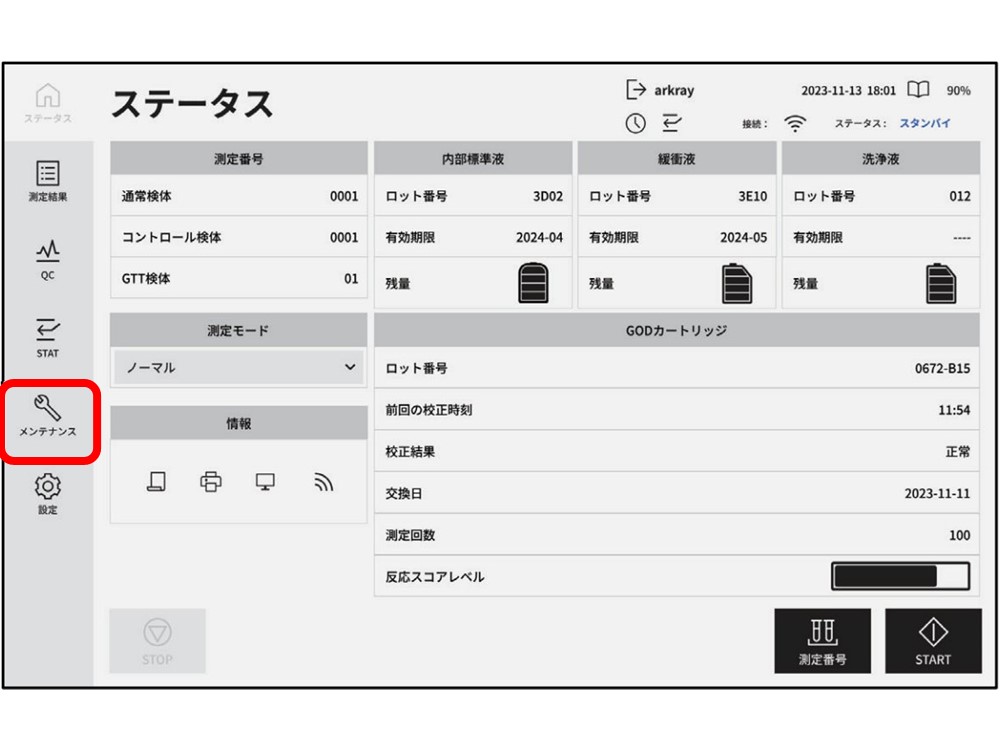

[解除]を押します

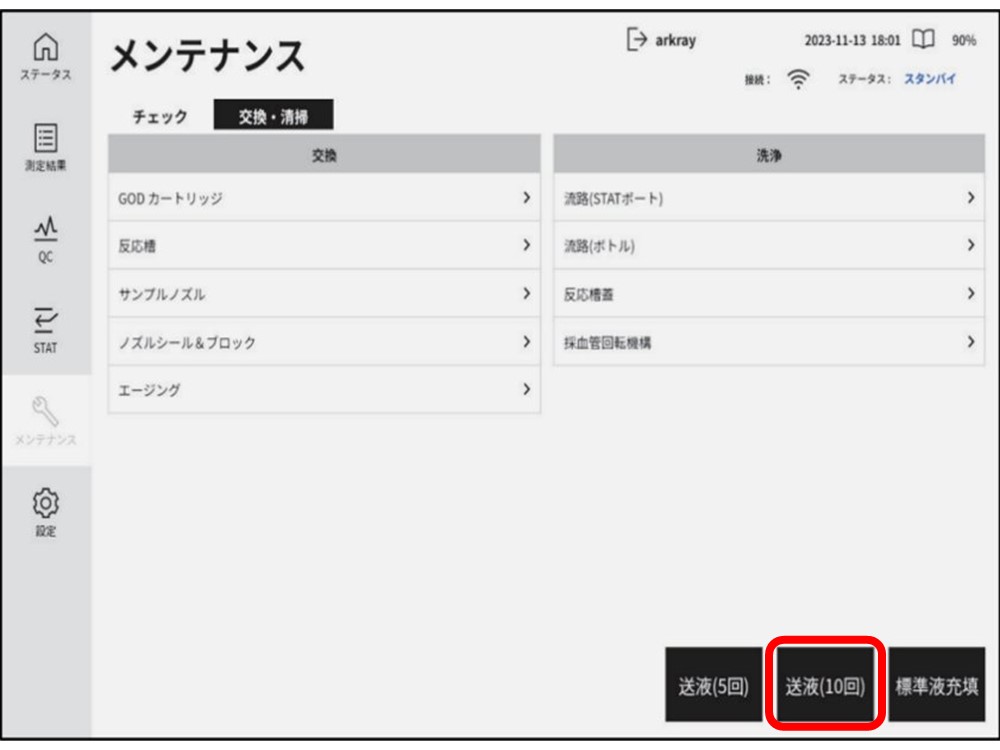

STEP.2 緩衝液を送液する

緩衝液ボトルチューブが折れたり挟まったりしていないか確認します
折れや挟みがあればチューブの引き回しを調整します

チェックポイント

緩衝液ボトルフィルタ部の確認

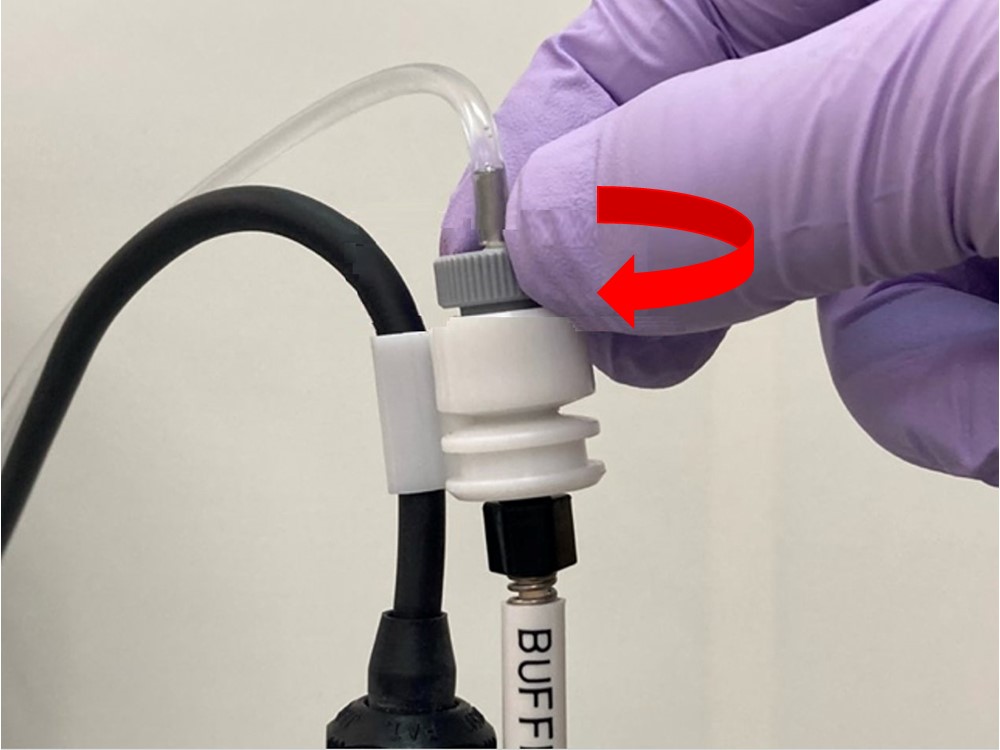

STEP.1 接続部の緩みを確認する

フィルタホルダ下の押しネジ（黒色）も緩みがないか確認します。緩んでいる場合、装置付属のスパナで絞めつけ直します

[解除]を押します

STEP.2 緩衝液ボトルフィルタを交換する①

STEP.3 緩衝液ボトルフィルタを交換する②

新しいOリングをセットします

フィルタホルダを締めつけます。
チェックポイント1、STEP2の手順にて緩衝液を送液します。気泡がないにも関わらず再発する場合はチェックポイント3へ進みます

チェックポイント

反応槽ユニットの分解清掃

STEP.1 反応槽分解清掃の準備をする

使用回数をリセットするかどうか選択し、[実行]を押します

Step3の画面が表示されたら、主電源スイッチを押して電源を切ります

STEP.2 過酸化水素電極を取り外す

電極カバーを開けます

反応槽カバーの止めねじを緩めて、反応槽カバーを開けます

反応槽カバーを裏返しにして反応槽左のスペースに置きます

STEP.3 反応槽ユニットを取り外す

グルコースセンサのコネクタ（赤、黒）を抜きます

反応槽ユニットを上方向に引き抜きます

反応槽ユニット下部の反応槽ベース（黒色）を時計回りに回してユニットから取り外します。

スターラーピースとOリングを取り外します

STEP.4 反応槽を分解清掃する①

反応槽ベースを蒸留水をしみ込ませたガーゼなどで清掃します

スターラーピースとOリングを蒸留水をしみ込ませたガーゼなどで清掃します

反応槽ユニットも同じく蒸留水をしみ込ませたガーゼなどで清掃します

スターラーピースとOリングを反応槽ベースに取り付けます
注：スターラーピースの上下の向きに注意してください
注：Oリングが反応槽ベースにきっちりはまっていることを確認してください

STEP.5 反応槽を分解清掃する②

反応槽ユニットに反応槽ベースを取り付け、ベースを反時計回りに回して固定します

反応槽ユニットを元の位置にセットします
注：反応槽ユニットが浮かないようパチンと音が鳴るまで指で下に押し込みます

反応槽カバーを取り付けます

電極カバーを取り付けます

STEP.6 装置を起動する

ステップ6 — メンテナンスカバーと前カバーを閉じてから主電源スイッチを押して電源を入れます
